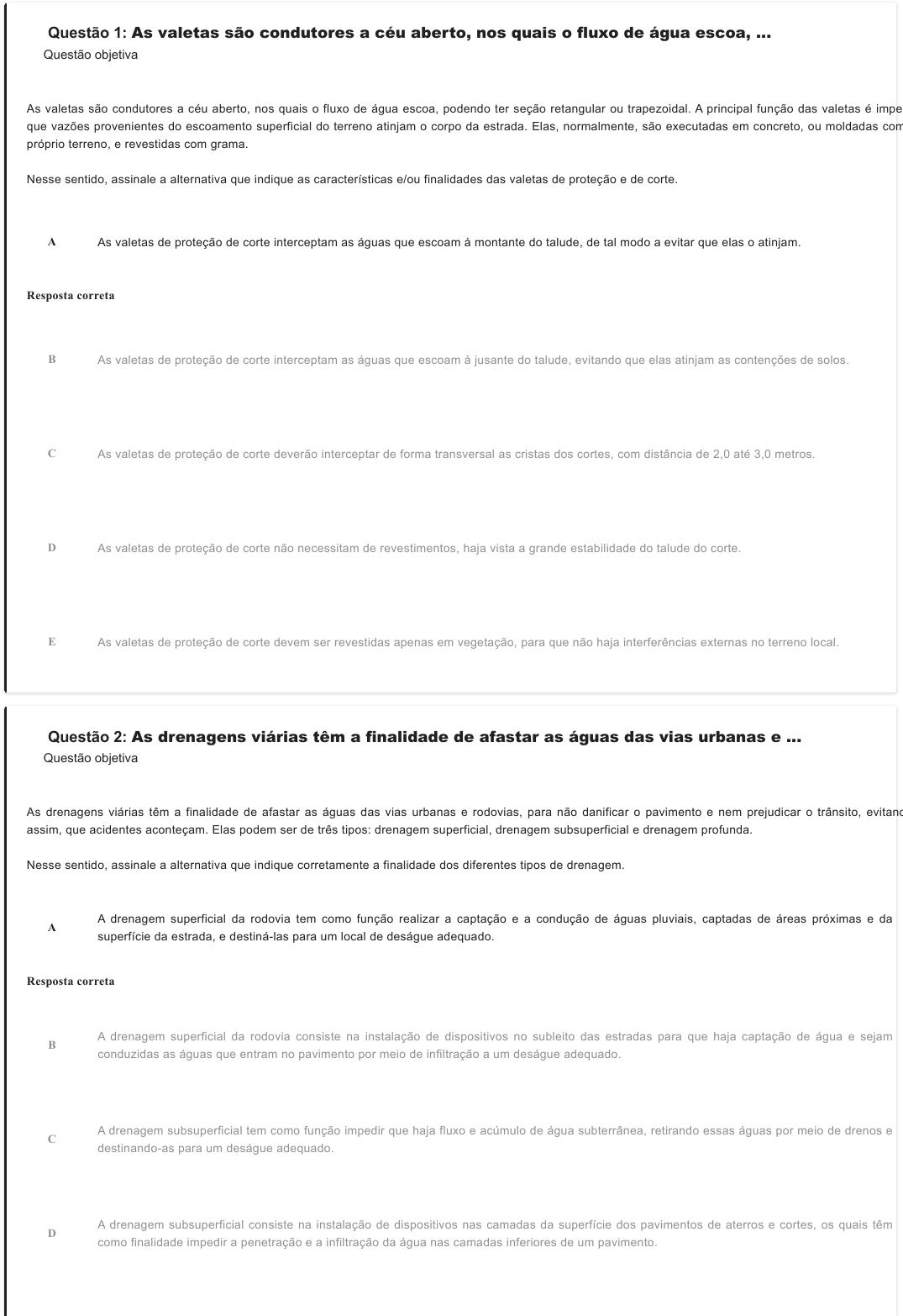

As valetas são condutores a céu aberto, nos quais o fluxo de água escoa, podendo ter seção retangular ou trapezoidal. A principal função das valetas é impe
que vazões provenientes do escoamento superficial do terreno atinjam o corpo da estrada. Elas, normalmente, são executadas em concreto, ou moldadas com
próprio terreno, e revestidas com grama.

Nesse sentido, assinale a alternativa que indique as características e/ou finalidades das valetas de proteção e de corte.
A As valetas de proteção de corte interceptam as águas que escoam à montante do talude, de tal modo a evitar que elas o atinjam.
Resposta correta
 Questão 1: As valetas são condutores a céu aberto, nos quais o fluxo de água escoa, ...
Questão objetiva
B As valetas de proteção de corte interceptam as águas que escoam à jusante do talude, evitando que elas atinjam as contenções de solos.
C As valetas de proteção de corte deverão interceptar de forma transversal as cristas dos cortes, com distância de 2,0 até 3,0 metros.
D As valetas de proteção de corte não necessitam de revestimentos, haja vista a grande estabilidade do talude do corte.
E As valetas de proteção de corte devem ser revestidas apenas em vegetação, para que não haja interferências externas no terreno local.
As drenagens viárias têm a finalidade de afastar as águas das vias urbanas e rodovias, para não danificar o pavimento e nem prejudicar o trânsito, evitand
assim, que acidentes aconteçam. Elas podem ser de três tipos: drenagem superficial, drenagem subsuperficial e drenagem profunda.

Nesse sentido, assinale a alternativa que indique corretamente a finalidade dos diferentes tipos de drenagem.
A
A drenagem superficial da rodovia tem como função realizar a captação e a condução de águas pluviais, captadas de áreas próximas e da
superfície da estrada, e destiná-las para um local de deságue adequado.
Resposta correta
 Questão 2: As drenagens viárias têm a finalidade de afastar as águas das vias urbanas e ...
Questão objetiva
B
A drenagem superficial da rodovia consiste na instalação de dispositivos no subleito das estradas para que haja captação de água e sejam
conduzidas as águas que entram no pavimento por meio de infiltração a um deságue adequado.
C
A drenagem subsuperficial tem como função impedir que haja fluxo e acúmulo de água subterrânea, retirando essas águas por meio de drenos e
destinando-as para um deságue adequado.
D
A drenagem subsuperficial consiste na instalação de dispositivos nas camadas da superfície dos pavimentos de aterros e cortes, os quais têm
como finalidade impedir a penetração e a infiltração da água nas camadas inferiores de um pavimento.
12/11/2024, 17:02 FMU - LevelUp
https://levelup.fmu.br/disciplinas 1/6
E A drenagem profunda consiste na instalação de dispositivos nas camadas internas dos pavimentos de aterros e cortes, fazendo com que a água
não fique retida nesses pavimentos, sendo uma forma de preservá-los.
A tubulação utilizada em drenos pode ser adquirida diretamente em indústrias ou ser executada dentro das obras. Porém, em ambos os casos, procedimentos
controle de qualidade deverão ser seguidos, de acordo com a NBR 9794/87 e a NBR 9795/87, da Associação Brasileira de Normas Técnicas (ABNT).
Nesse sentido, assinale a alternativa que indique as características dos materiais utilizados para a execução da drenagem subsuperficial.
A Os tubos porosos de concreto podem ter seção circular ou ser de encaixe (macho e fêmea).
Resposta correta
 Questão 3: A tubulação utilizada em drenos pode ser adquirida diretamente em indústrias ...
Questão objetiva
B A tubulação utilizada nos drenos subsuperficiais deve ser executada, necessariamente, em concreto poroso ou perfurado.
C A tubulação utilizada nos drenos subsuperficiais deve ser executada, necessariamente, em materiais poliméricos, como PVC.
D Os tubos porosos de concreto devem ter alta porosidade, mesmo que não apresentem grande resistência.
E Os drenos tubulares são feitos com a utilização de materiais granulares, como elementos filtrantes.
A drenagem superficial é realizada por meio de captação da água superficial, de origem pluviométrica, que cai sobre o pavimento ou que escorre superficialmen
para as sarjetas. Diante disso, considere que uma galeria pluvial drena, aproximadamente, 20.000 m² de uma região de solo sem revestimento com bai
permeabilidade. Tendo em vista a equação de Intensidade, Duração e Frequência (IDF), para essa região, igual a , use o método racional e assina
a alternativa que indique a vazão que a galeria receberá, em m³/s.

Considere o valor máximo de 0,65 para o coeficiente de escoamento, tempo de retorno de 10 anos e duração da chuva de 20 minutos.
A 0,55.
Resposta correta
 Questão 4: A drenagem superficial é realizada por meio de captação da água superficial, ...
Questão objetiva
B 0,45.
C 0,35.
12/11/2024, 17:02 FMU - LevelUp
https://levelup.fmu.br/disciplinas 2/6
E 0,75.
Resposta do aluno
D 0,65.
A drenagem subsuperficial também é conhecida como drenagem do pavimento, de infiltrações diretas das precipitações pluviométricas e provenientes de lençó
d'água subterrâneos. Utilizam-se de drenos subsuperficiais que realizam a captação da água através de um conjunto composto pelos seguintes materiais: filtran
drenante e condutor tubular.
Nesse sentido, assinale a alternativa que indique as características e/ou finalidades dos drenos utilizados para a drenagem subsuperficial.
A
Os drenos subsuperficiais são instalados na última camada da terraplanagem, com tubos fechados, visando à proteção deles e para evitar a
ocorrência de entupimentos.
Resposta correta
 Questão 5: A drenagem subsuperficial também é conhecida como drenagem do pavimento, de ...
Questão objetiva
B
Os drenos subsuperficiais são instalados nas primeiras camadas da terraplanagem, com tubos fechados, visando à proteção deles e para evitar a
ocorrência de entupimentos.
C
Os drenos subsuperficiais são dispositivos instalados em camadas subjacentes dos pavimentos de cortes ou aterros, a fim de conter as águas
dos pavimentos.
D
Os drenos subsuperficiais são dispositivos instalados em camadas subjacentes dos pavimentos de cortes ou aterros, a fim de acumular tensões
dos pavimentos.
E
Os drenos cegos são superficiais e executados em três camadas, com espessuras distintas e compactadas, a partir de materiais vindos de
jazidas.

A drenagem superficial é realizada por meio de captação da água superficial, de origem pluviométrica, que cai sobre o pavimento ou que escorre superficialmen
para as sarjetas. Considere que uma galeria pluvial próxima a uma rodovia de pavimento betuminoso drena 50.000 m² dessa área e faz a captação das águas
uma chuva de intensidade igual a 128 mm/h.

Nesse sentido, use o método racional e assinale a alternativa que indique corretamente a vazão que a galeria receberá, em m³/s (considere o valor mínimo de 0
para o coeficiente de escoamento).
A 1,42.
Resposta correta
 Questão 6: A drenagem superficial é realizada por meio de captação da água superficial, ...
Questão objetiva
B 1,69.
12/11/2024, 17:02 FMU - LevelUp
https://levelup.fmu.br/disciplinas 3/6
C 1,83.
D 14,22.
E 16,94.
A drenagem superficial é realizada por meio de captação da água superficial, de origem pluviométrica, que cai sobre o pavimento ou que escorre superficialmen
para as sarjetas e, para isso, é fundamental realizar a determinação da intensidade da chuva, por meio da equação de Intensidade, Duração e Frequência (IDF).

Nesse sentido, assinale a alternativa que indique, aproximadamente, a intensidade da chuva, em mm/h, para uma região que tem os seguintes parâmetros
(29,13), m (0,89), b (15) e n (0,112). Considere o tempo de retorno de 5 anos e a duração da chuva de 30 minutos.
A 80.
Resposta correta
D 90.
Resposta do aluno
 Questão 7: A drenagem superficial é realizada por meio de captação da água superficial, ...
Questão objetiva
B 70.
C 60.
E 100.
A drenagem superficial é realizada por meio de captação da água superficial, de origem pluviométrica,que cai sobre o pavimento ou que escorre superficialmen
para as sarjetas. Diante disso, considere que uma galeria pluvial drena, aproximadamente, 20.000 m² de uma região de revestimento de concreto de cimen
Portland. Tendo em vista a equação de Intensidade, Duração e Frequência (IDF), para essa região, igual a , use o método racional e assinale
alternativa que indique a vazão que a galeria receberá, em m³/s.

Considere o valor máximo para o coeficiente de escoamento, tempo de retorno de 10 anos e duração da chuva de 20 minutos.
A 0,75.
 Questão 8: A drenagem superficial é realizada por meio de captação da água superficial, ...
Questão objetiva
12/11/2024, 17:02 FMU - LevelUp
https://levelup.fmu.br/disciplinas 4/6
Resposta correta
B 0,35.
C 0,45.
D 0,55.
E 0,65.
A drenagem profunda pode ser chamada, também, de drenagem subterrânea e tem o objetivo de impedir que haja fluxo e acúmulo de água subterrânea, retiran
essas águas por meio de drenos e destinando-as para deságue adequado. Dentre os dispositivos utilizados para execução da drenagem profunda, estão
drenos verticais, o colchão drenante e os valetões laterais.
Nesse sentido, assinale a alternativa que indique as características e/ou finalidades desses tipos de dispositivos utilizados para a drenagem profunda.
A
Os drenos verticais são executados em rodovias com aterros sobre depósitos de solos moles (siltes, argilas orgânicas, argilas sensíveis e turfas)
e têm camadas de brita e de areia sobrepostas umas sobre as outras, que servem como filtros de água.
Resposta correta
C
O colchão drenante é composto por camadas drenantes que servem para drenar longitudinalmente as águas de chuvas localizadas em grandes
profundidades da estrada. É utilizado em cortes de solo mole, em locais de lençol freático perto ao greide e em aterros.
Resposta do aluno
 Questão 9: A drenagem profunda pode ser chamada, também, de drenagem subterrânea e tem o...
Questão objetiva
B
Os drenos verticais são executados em rodovias com aterros sobre depósitos de solos com grande capacidade de suporte e têm camadas
intercaladas de brita e de areia, que servem como filtros de água.
D
O colchão drenante é composto por camadas drenantes que servem para drenar transversalmente as águas de chuvas localizadas em grandes
profundidades da estrada. É utilizado em cortes de rocha, em locais de lençol freático perto ao greide e em aterros.
E
Os valetões laterais são dispositivos que desempenham a mesma função de sarjetas e bocas-de-lobo em locais com região de corte e aterro,
podendo exercer, ainda, ambas as funções ao mesmo tempo.
A microdrenagem faz parte da drenagem e é composta por conjuntos de tubulações que recebem águas precipitadas e são responsáveis por conduzir ess
águas de chuvas originadas das ruas pavimentadas e de todo o conjunto de elementos que não permitem a infiltração de água.

Nesse sentido, assinale a alternativa que indique os elementos que compõem o sistema de microdrenagem.
 Questão 10: A microdrenagem faz parte da drenagem e é composta por conjuntos de ...
Questão objetiva
12/11/2024, 17:02 FMU - LevelUp
https://levelup.fmu.br/disciplinas 5/6
A Sarjetas, bocas-de-lobo, pequenas galerias e bueiros.
Resposta correta
B Sarjetas, bocas-de-lobo, diques e barragens.
C Sarjetas, diques, pequenas galerias e bueiros.
D Diques, bocas-de-lobo, pequenas galerias e barragens.
E Diques, bocas-de-lobo, pequenas galerias e bueiros.
