1°Lista de Exercícios “Problemas Envolvendo Diodos”. Página 1


UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
PRÓ-REITORIA DE PÓS-GRADUAÇÃO
PROBLEMAS ENVOLVENDO DIODOS

Monitores: Prof. Msc. José Antonio Bernardino de Oliveira.
Prof. Msc. Glauco Cipriano Maniçoba
Prof. Msc. Rodrigo Semente
Prof. Orientador. Andrés Ortiz Salazar.

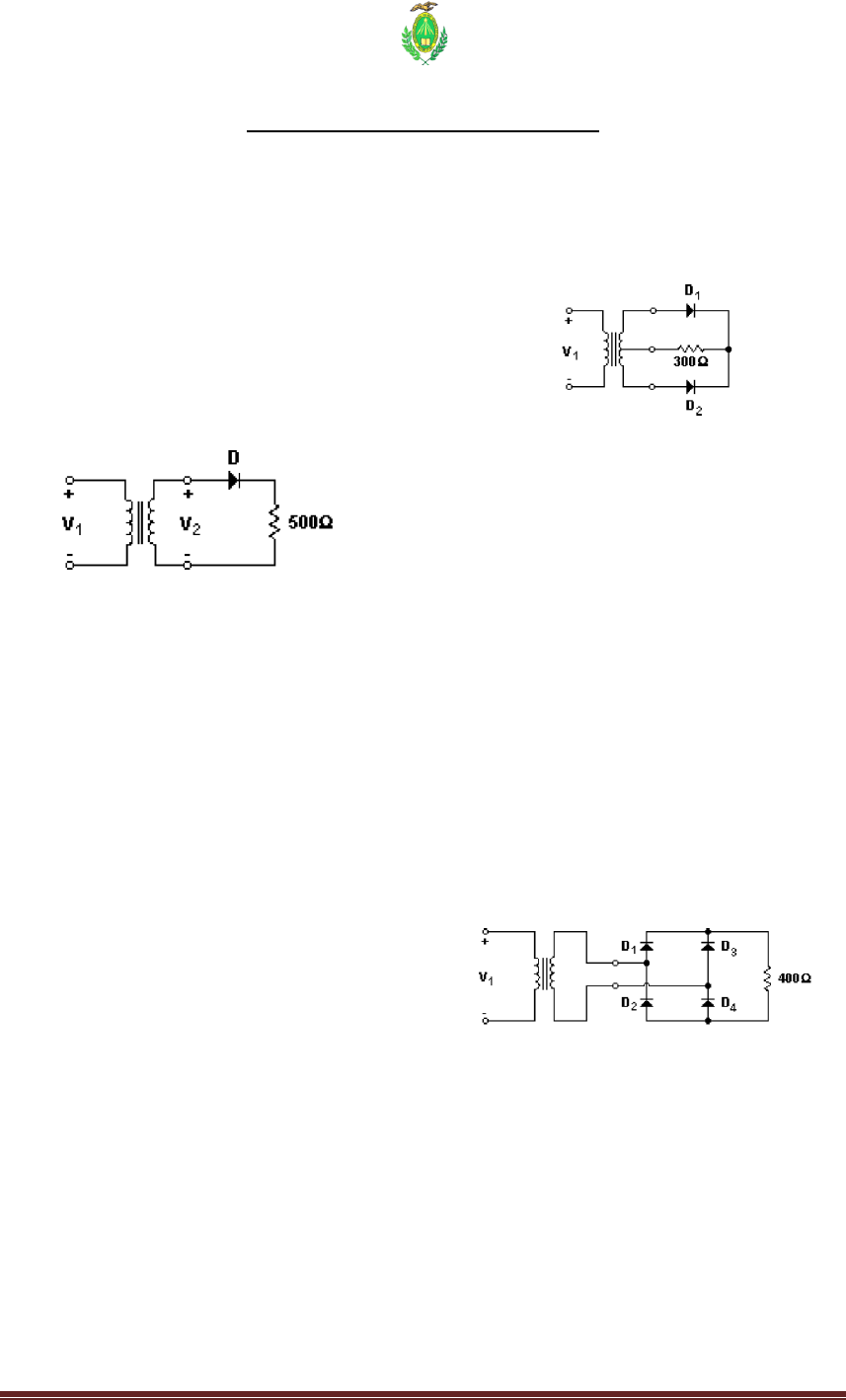

1) O transformador da figura abaixo, tem
uma tensão no secundário (V2) de 30 VCA.
Qual a tensão de pico (Vp), a tensão média
(Vm) e a corrente média (Im) através da
resistência de carga (RL)? Desenhar as
formas de onda da tensão no secundário
(V2), no diodo (VD) e na carga (VRL).



2) Aqui estão alguns diodos e a sua
especificação de ΙDM:

a. 1N914: ΙDM = 50 mA
b. 1N3070: ΙDM = 100 mA
c. 1N4002: ΙDM = 1 A
d. 1N1183: ΙDM = 35 A

Se a tensão do secundário (V2) for de 115
VCA no circuito do exercício anterior, qual
o tipo de diodo dado acima que pode ser
utilizado ?

3) Aqui estão alguns diodos e sua
especificação de VBR:

a. 1N914: VBR = 20 V
b. 1N3070: VBR = 50 V
c. 1N4002: VBR = 100 V
d. 1N1183: VBR = 175 V

Dada uma tensão do secundário (V2) de 60
VCA no circuito do exercício anterior, qual a
VBR através do diodo. Qual dos diodos
citados acima pode ser usado?

4) Na figura abaixo, a tensão no secundário
(V2) é de 40 VCA. Qual a tensão de pico, a
tensão média (Vm) e a corrente média (Ιm)
na carga (RL)? Desenhar as formas de
onda da tensão total no secundário (V2),
nos enrolamentos A e B do secundário (V2A
e V2B), nos diodos (VD1 e VD2) e na carga
(VRL).


5) Se a tensão do secundário (V2) for de
60 VCA no circuito acima, qual dos diodos
apresentados anteriormente têm
especificações de ΙDM e VBR suficiente para
ser utilizado?

6) Dada uma tensão do secundário (V2) de
40 VCA no circuito do exercício anterior,
calcular a corrente média na carga (Ιm) e a
VBR através de cada diodo. Qual a corrente
máxima (ΙDM) que passa através de cada
diodo.

7) Se a tensão do secundário (V2) na figura
abaixo for de 30 VCA, qual a tensão média
(Vm) e a corrente média (Ιm) através da
resistência de carga (RL)? Qual a VBR
através de cada diodo ? Desenhar as
formas de onda da tensão no secundário
(V2), nos diodos (VD1, VD2, VD3 e VD4) e na
carga (VRL).



8) A tensão do secundário (V2) no circuito
do exercício anterior é de 60 VCA. Qual a
corrente média na carga (Ιm)? Qual a
corrente máxima através de cada diodo
(ΙDM)? Qual a VBR através de cada diodo?

9) No circuito do exercício anterior, a
tensão no secundário é de 40 VCA. Qual é a
tensão média (Vm) e a corrente média na
carga (Ιm)? Qual a corrente máxima em
cada diodo (ΙDM)? Qual a VBR através de
cada diodo?


1°Lista de Exercícios “Problemas Envolvendo Diodos”. Página 2

10) Os diodos do circuito do exercício
anterior têm especificação ΙDM de 150mA e
uma especificação de VBR de 75 V. Estes
diodos são adequados para uma tensão do
secundário (V2) de 40 VCA ?

11) Se todos os diodos do circuito do
exercício anterior tiverem uma
especificação ΙDM de 0,5A e uma
especificação de VBR de 50V, eles são
adequados para uma tensão do secundário
(V2) de 60 VCA ?



12) Para os circuitos das figuras abaixo,
determine:
 A nomenclatura usual;
 As formas de onda das tensões no
circuito;
 valor da tensão em cada um dos
elementos do circuito;
 valor da corrente em cada um dos
elementos;
 A potência dissipada pela carga;
 A especificação dos diodos.





13) A figura abaixo mostra um
transformador com relação de espiras
N1/N2=55 e com tensão no primário de
110VRMS ligado a um retificador de meia
onda (diodo de germânio) com uma carga
de 40Ω. Considerando o valor de V  do
diodo (modelo 2), determine:

 As formas de onda das tensões no
circuito;
 valor da tensão em cada um dos
elementos do circuito;
 valor da corrente em cada um dos
elementos;
 A potência dissipada pela carga;
 A especificação do diodo.



14) A figura abaixo mostra um
transformador com tensão no secundário
de 30VRMS ligado a um retificador de onda
completa com derivação central com uma
carga de 300Ω, determine:

 As formas de onda das tensões no
circuito;
 valor da tensão em cada um dos
elementos do circuito;
 valor da corrente em cada um dos
elementos;
 A potência dissipada pela carga;
 A especificação do diodo.




15) Projetar uma fonte com tensão de
entrada de 110VRMS/60Hz e tensão média
de saída de 15V com ripple de 0,5V, para
alimentar um circuito que tem resistência
de entrada equivalente a 500Ω. Utilizar o
retificador de onda completa com derivação
central.

16) Projetar uma fonte de tensão que
substitua uma bateria de um aparelho
eletrônico formada por duas pilhas de 1,5V
e que tem um consumo de potência de
7,5mW. O ripple deve ser de no máximo
0,15V. Utilizar o retificador de sua escolha.

17) Na figura abaixo a tensão do
secundário é de 40VRMS. Utilizando diodos
ideais, calcule a tensão na carga.
Especifique o diodo.



1°Lista de Exercícios “Problemas Envolvendo Diodos”. Página 3

18) Qual a tensão na carga e a ondulação
no circuito abaixo, para uma tensão no
secundário de 17,7VRMS.

19) A tensão da linha é tipicamente de
115VRMS  10%. Calcule o valor de pico
para uma linha baixa e para uma linha alta.

20) O transformador da figura abaixo tem
uma tensão do secundário de 30VRMS. Qual
a tensão de pico na resistência de carga? A
tensão média? A corrente média através da
resistência de carga?

1) Desenhe o diagrama e dimensione os
componentes de um circuito que converta a
tensão CA 127Veficaz da rede para a
alimentação de uma carga de 24VCC / 5W.
O filtro deve ser projetado para garantir
uma variação de tensão de no máximo 2V
na entrada do regulador. Para o projeto do
circuito, devem ser utilizados os
componentes relacionados abaixo, e
determinadas todas as características
pedidas entre parênteses para cada um
dos componentes. Quatro diodos
retificadores (corrente média e tensão
reversa máxima), um transformador
simples com relação de transformação 5:1
(tensão eficaz e corrente eficaz no
secundário), um capacitor (capacitância e
tensão máxima).

22) Determine, para o circuito a baixo:

a) Variação de tensão na carga caso a
mesma esteja demandando uma corrente
de 100mA.

b) Caso um dos diodos se danifique, qual a
tensão média da carga caso a mesma
esteja demandando uma corrente de
200mA.

23) Projete um regulador zener que forneça
tensão de 15V e corrente de 50mA, a partir
de uma tensão fornecida por um filtro
capacitivo, que possui valor máximo de
21V e valor mínimo de 18V. Calcule a
tensão e potência do diodo zener,
resistência zener e potência da resistência
zener.
24) Considerando no retificador do circuito
abaixo que o transformador tem uma
relação de transformação de 15 : 1, e a
carga dissipa uma potência de 250 Watts
quando percorrida por uma corrente de 10
amperes; pergunta se :

A- Qual a tensão média na carga
B- Qual a tensão eficaz de entrada do
retificador
C- Qual a tensão de pico de alimentação
do transformador
D- Qual a tensão reversa nos diodos
E- Qual a freqüência da ondulação da
tensão na carga se a rede de
alimentação é de 50 hertz

25) Por que o aumento da temperatura em
uma junção PN reversamente polarizada
altera o volume do fluxo eletrônico ?

26) O circuito abaixo calcular o resistor RZ
considerando que a tensão de entrada é de
25 volts , e o diodo zener é de 1W com
uma tensão de 13 volts.Supor IZmin = 15%
IZmax



1°Lista de Exercícios “Problemas Envolvendo Diodos”. Página 4

27) O retificador abaixo supondo que os
diodos tem uma capacidade de corrente de
10 amperes e estão operando com 75% de
sua capacidade e a carga é de 5 ohms
pergunta se:

A- Qual a corrente media na carga?
B- Qual a tensão eficaz de entrada do
retificador?
C- Qual a máxima tensão reversa nos
diodos?
D- Qual a tensãode pico do primário do
transformador se K = 18

28)

No circuito mostrado na figura acima, os
diodos são considerados ideais e a tensão
vf aplicada é senoidal. Considerando a
disposição dos componentes no circuito e
suas polaridades, a saída vL será uma
tensão:
(A) senoidal de amplitude de pico -vf
(B) contínua, de valor, aproximadamente,
igual a +2vf
(C) contínua, de valor, aproximadamente,
igual a -2vf
(D) contínua, de valor, aproximadamente,
igual a +vf
(E) senoidal retificada em meia onda e de
amplitude de pico +2vf

29)

O circuito da figura acima mostra um
gerador de função com diodos
considerados ideais. Os valores de VA e VB,
em V, marcados na curva característica de
transferência e0 x ei apresentada, são,
respectivamente,

(A) -1,25 e 1,2
(B) -1,25 e 0,8
(C) -1,2 e 0,6
(D) - 0,8 e 1,25
(E) - 0,6 e 1,2
30) Ache VR1, VR2, V0


31) Ache VR,V0,i.i1,i2


32) Determine V01 e V02

33) Esboce a forma de onda de V0 e
determine Vcc



1°Lista de Exercícios “Problemas Envolvendo Diodos”. Página 5

34) Esboce Vi,Vd, id


35) Determine V0 para o sinal de entrada
mostrado.


39) Determine a corrente I para cada
circuito abaixo:



36) Projete um circuito grampeador para a
função indicada.




40) Determine V0 e ID para cada circuito
abaixo:







37) Projete o circuito da figura para manter
VL em 12V para uma variação na carga(iL)
de a 200mA, ou seja determine Rs e Vz.


38) O valor da tensão no resistor de 20 Ω
e a corrente em cada diodo de silício,
indicados na Figura abaixo, são:










41) Verifique se o diodo no circuito a seguir
encontra-se diretamente ou inversamente
polarizado. Caso o diodo esteja polarizado
diretamente determine o valor da corrente ID
que circula pelo mesmo. Considere o diodo
ideal, E=30V e R=6kΩ.
1°Lista de Exercícios “Problemas Envolvendo Diodos”. Página 6

42)As expressões lógicas que representam
os circuitos abaixo são:

43) O circuito da figura acima mostra um
diodo zener de 16V alimentado por duas
fontes CC. A potência dissipada no diodo,
em mW, é:


44) Calcule as correntes IT, I1 e I2 e a
tensão indicada no voltímetro. (Diodo de
silício):


45) Para o circuito abaixo calcule o valor da
corrente I
