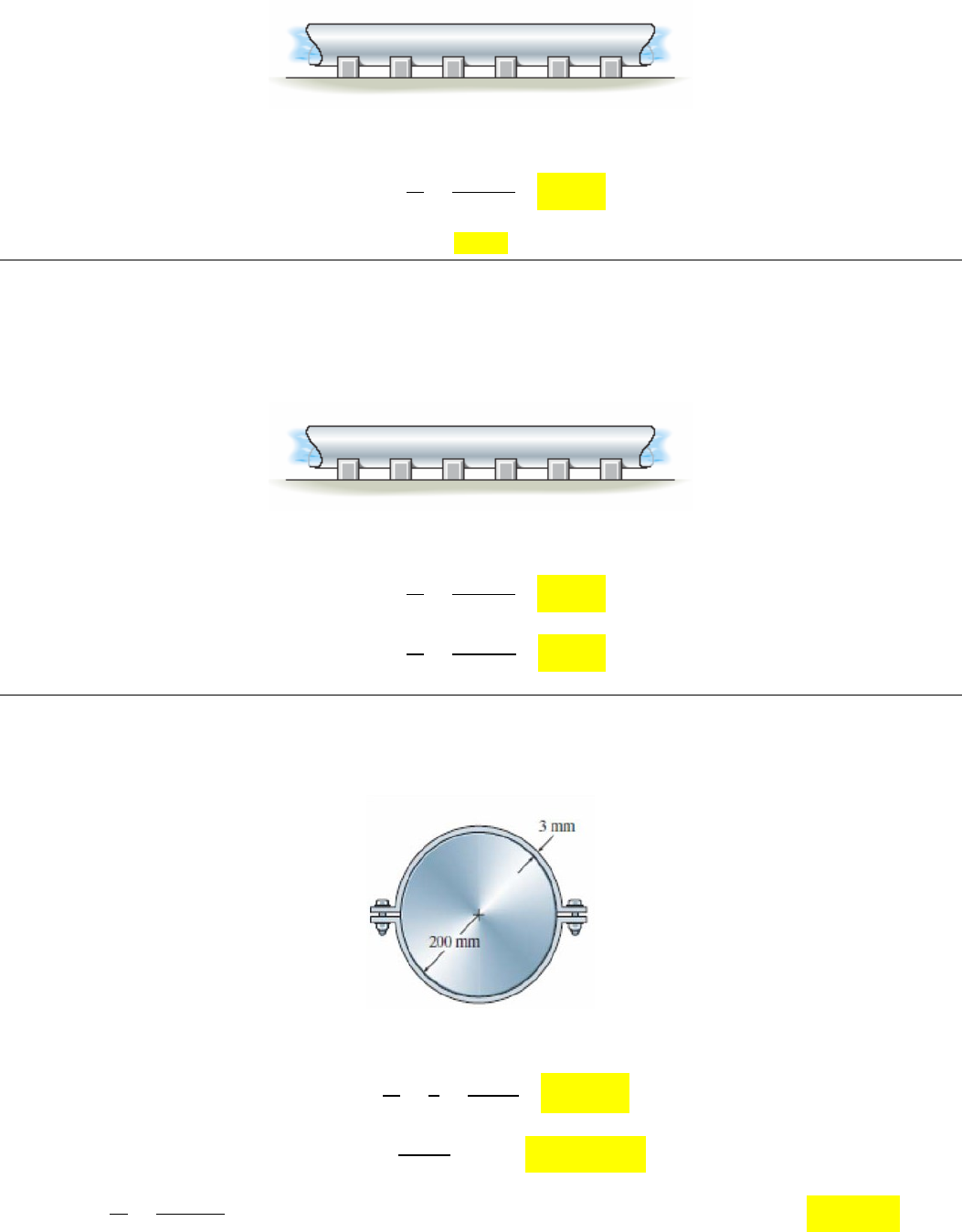

Cargas Combinadas 454 Resolução: Steven Róger Duarte 8.6. O tubo de extremidade aberta feito de cloreto de polivinil tem diâmetro interno de 100 mm e espessura de 5 mm. Se transportar água corrente à pressão de 0,42 MPa, determine o estado de tensão nas paredes do tubo. Figura 8.6 = 4,2 MPa 8.7. Se o fluxo de água no interior do tubo do Problema 8.6 for interrompido devido ao fechamento de uma válvula, determine o estado de tensão nas paredes do tubo. Despreze o peso da água. Considere que os apoios exercem somente forças verticais sobre o tubo. Figura 8.7 = 4,2 MPa = 2,1 MPa *8.8. A cinta de aço A-36 tem 50 mm de largura e está presa ao redor do cilindro rígido. Se os parafusos forem apertados de modo que a tração neles seja 2 kN, determine a tensão normal na cinta, a pressão exercida sobre o cilindro e a distância até onde metade da cinta estica. Figura 8.8 = 13,33 MPa p = 0,199 MPa = 6,665 x 10 -5 mm/mm ( ) ( ) = 0,0422 mm Cargas Combinadas 455 Resolução: Steven Róger Duarte 8.9. Inicialmente, a cinta de aço inoxidável 304 está perfeitamente ajustada em torno do cilindro rígido liso. Se ela for submetida a uma queda de temperatura não linear ΔT = 12sen²θ ºC, onde θ é dado em radianos, determine a tensão circunferencial na cinta. Figura 8.9 ∫ . / ( * ∫ ∫ ( )( ) ∫ = 19,69 MPa 8.10. O barril está cheio de água até em cima. Determine a distância s entre o aro superior e o aro inferior de modo que a força de tração em cada aro seja a mesma. Determine também a força em cada aro. O barril tem diâmetro interno de 1,2 m. Despreze a espessura da parede. Considere que somente os aros resistam à pressão da água. Observação: A água desenvolve pressão no barril de acordo com a lei de Pascal, p = (900z) Pa, onde z é a profundidade da água em relação à superfície, medida em metros. Figura 8.10 p = 900z ∫ ( ) ∫ ( )( ) = 3.110,4 N ∑ ; 4F – P = 0 = 777,6 N ∑ ; 2 x 777,6 x 0,6 + 2 x 777,6 x (0,6 + s) – 3110,4 x 0,8 = 0 s = 0,4 m = 400 mm Cargas Combinadas 456 Resolução: Steven Róger Duarte 8.11. Um tubo de madeira com diâmetro interno de 0,9 m é atado com aros de aço cuja área de seção transversal é 125 mm². Se a tensão admissível para os aros for ζadm = 84 MPa, determine o espaçamento máximo s dos aros ao longo da seção do tubo de modo que este possa resistir a uma pressão manométrica interna de 28 kPa. Considere que cada aro suporta a pressão do carregamento que age ao longo do comprimento s do tubo. Figura 8.11 P = 28 x 10³ x 0,9 x s = 25.200s ∑ ; 2F – P = 0 = 12.600s s = 0,83333 m = 833,33 mm *8.12. Uma caldeira é feita de chapas de aço de 8 mm de espessura ligadas nas extremidadades por uma junta de topo que consiste em duas chapas de cobertura de 8 mm e rebites com diâmetro de 10 mm e espaçados de 50 mm, como mostra a figura. Se a pressão do vapor no interior da caldeira for 1,35 MPa, determine: (a) a tensão circunferencial na chapa da caldeira separada da costura, (b) a tensão circunferencial na chapa de cobertura externa ao longo da linha de rebites a-a e (c) a tensão de cisalhamento nos rebites. Figura 8.12 (a) A tensão circunferencial na chapa da caldeira separada da costura = 126,56 x 10 6 = 127 MPa (b) a tensão circunferencial na chapa de cobertura externa ao longo da linha de rebites a-a 126,56 x 10 6 x 0,05 x 0,008 = x 2 x 0,04 x 0,008 = 79,1 MPa (c) a tensão de cisalhamento nos rebites ∑ ; F – 79,1 x 10 6 x 0,008 x 0,04 = 0 F = 25,3 kN = 322 MPa Cargas Combinadas 457 Resolução: Steven Róger Duarte 8.13. O anel cujas dimensões são mostradas na figura é colocado sobre uma membrana flexível bombeada com uma pressão p. Determine a mudança no raio interno do anel após a aplicação dessa pressão. O módulo de elasticidade para o anel é E. Figura 8.13 ; . / , ( )- = ( ) ( ) 8.14. Um vaso de pressão com extremidades fechadas é fabricado com filamentos de vidro trançados sobre um mandril de modo que, no final, a espessura da parede t dovaso é composta inteiramente de filamento e adesivo epóxi, como mostra a figura. Considere um segmento do vaso de largura w trançado a um ângulo . Se o vaso for submetido a uma pressão interna p, mostre que a força no segmento é , onde é a tensão nos filamentos. Além disso, mostre que as tesões nas direções circunferencial e longitudinal são e , respectivamente. A que ângulo (ângulo de trançamento ótimo) os filamentos teriam de ser trançados para obterem-se tensões circunferencial e longitudinal equivalentes? Figura 8.14
