Horário da avaliação: 18h50 às 22h00min



ACADÊMICO: __________________________________








Considerações
 Obrigatório o preenchimento à caneta (cor - azul ou preta) dos resultados de cada questão;
 O celular não poderá ser utilizado em hipótese alguma durante a avaliação;
 Não será permitido uso e o empréstimo de qualquer material de consulta durante a avaliação, exceto tabelas,
gráficos, formulário de equações, se necessário.
 Tempo mínimo de prova: 30 minutos
 Os últimos 3 alunos que permanecerem na prova deverão sair juntos.
 Boa avaliação!
01 – (_____/1,5) Sistemas automatizados são, algumas vezes, extremamente complexos, porém, ao observar suas
partes nota-se que seus subsistemas são divididos em sensoriamento, comparação e controle e atuação. As curvas
características abaixo descreve a resposta de diversos sensores de temperatura. Considerando um sinal linear para o
termopar tipo K, responda:

a) Qual a função de transferência que define a relação
entre as grandezas deste sensor?

b) Qual sua sensibilidade (mV/ºC)?

c) O erro de linearidade (%) na resposta do sensor em cada
temperatura avaliada.

Temperatura (°C) Tensão (mV)
250 8,9
300 12,4
350 17,1
400 20,3
450 25,3
500 27,9

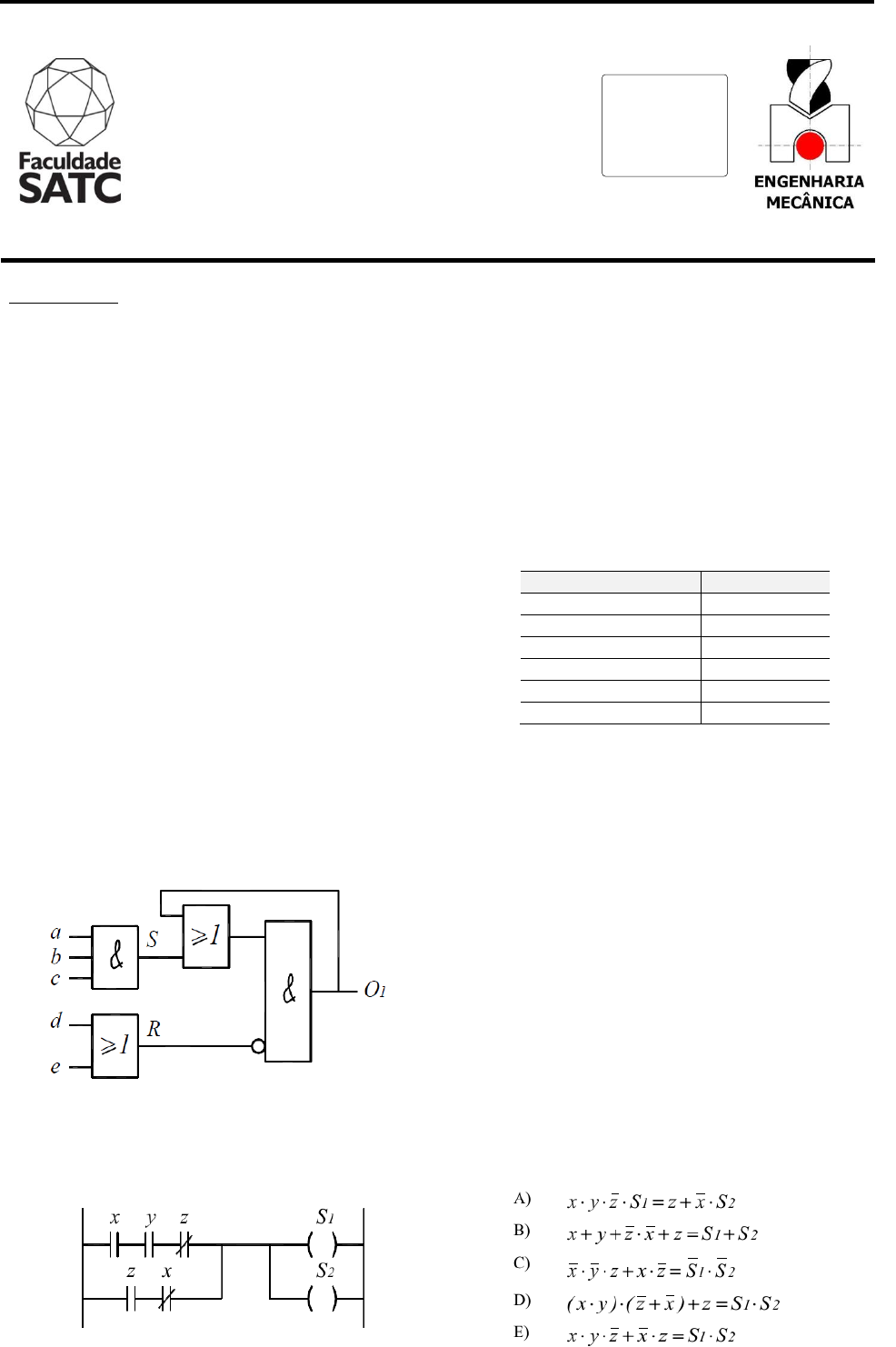

02 – (_____/1,5) Um circuito combinacional é constituído por um conjunto de portas lógicas as quais determinam os
valores das saídas diretamente a partir dos valores atuais das entradas. Pode-se dizer que um circuito combinacional
realiza uma operação de processamento de informação a qual pode ser especificada por meio de um conjunto de
equações Booleanas. Observe o circuito combinacional a seguir faça as questões:


a) Apresente a tabela verdade e a equação booleana
(simplificando pelo método de Karnaugh),
correspondente ao circuito lógico da Figura.

b) Represente o diagrama LADDER mediante ao
diagrama lógico representado através das entradas a,
b, c, d, e, onde estas acionam a saída O1.

OBS: As entradas correspondem a botões de pulso e saída
ao um sinalizador

03 – (_____/1,0) A figura mostra um ramo de um diagrama de contatos (LADDER). Assinale a equação booleana
que representa a lógica deste ramo de programação. Justifique sua escolha.






CURSO: Engenharia Mecânica
DISCIPLINA: Automação Industrial
CÓDIGO: 70803
CARGA HORÁRIA: 70 h/aula
PROFESSOR: Richard de Medeiros Castro
DATA: 11/12/2015
PERÍODO: 2015/2
SATC – ASSOCIAÇÃO BENEFICENTE DA INDÚSTRIA CARBONÍFERA DE SANTA CATARINA


NOTA
04 – (_____/1,0) Um controlador lógico programável (CLP), cujo programa em linguagem LADDER é apresentado
na figura abaixo, será usado para comandar uma bomba de recalque que abastece um reservatório de água. Com
base no programa e nas especificações das entradas, é correto afirmar que:



a) A bomba entrará em operação somente quando os contatos y2 e y3 estiverem ambos fechados.
b) A bomba é tirada de operação, quando se opera no modo automático, pressionando-se e5.
c) A rede 2 do programa LADDER implementa o modo automático de operação do sistema.
d) O contato y3 da rede 2 é fechado quando o reservatório de água atinge um nível inferior ao nível mínimo.
e) O contato y1 garante a continuidade do funcionamento da bomba, mesmo após o nível da água estar acima
do nível mínimo, quando a bomba opera no modo automático.

05 – (_____/1,0) Um Controlador Lógico Programável pode ser definido como sendo um equipamento eletrônico
microprocessado utilizado em sistemas de automação flexível. Com base nesse conceito, conteúdos vistos em sala de
aula e suas pesquisas, responda as questões abaixo.
a) Qual a resolução (mA) de uma entrada analógica que possui como característica 8 bits com sinal de entrada
corrente de 4 a 20 mA?
b) Quais os principais tipos chaveamento que existem para os módulos de saída de CLP?

06 – (_____/3,0) Elabore a lógica em linguagem LADDER do CLP para o seguinte processo:

Em um determinado processo devem-se contar
garrafas que passam na esteira. O processo inicia quando o
botão B1 é pressionado, ligando o motor da esteira (M1).
Assim que a quantidade de 6 garrafas passar pelo sensor
S1, a esteira deve parar e acender a lâmpada L1 indicando
quantidade atingida. Se o botão de reset B2 for
pressionado, o processo inicia novamente.


07 – (_____/1,0) Em 1992, o IEC (International Electrotechnical Commission) publicou a norma IEC 61131, a qual
estabelece padrões para Controladores Lógicos Programáveis (CLP). A norma é dividida em 5 partes: Uma destas
detalha o uso das diversas linguagens de programação (61131-3). Conforme a descrição do algoritmo abaixo faça a
representação do circuito, utilizando a linguagem de Blocos Funcionais.
Dois motores devem ser acionados quando o operador pressiona duas botoeiras (E1 e E2) ao mesmo tempo (devem-
se utilizar as duas mãos para isso). Após o acionamento, o primeiro motor (Q1) desliga em 6s. Decorrido mais 10s o
segundo motor desliga também. O operador deve ficar com as mãos nas botoeiras, caso contrário os dois motores
param (Q1 e Q2).


Especificações das entradas e das saídas
e1: Nível mínimo do tanque =
 1 se nível  nível baixo
 0 se nível  nível baixo
e2: Nível máximo do tanque =
 1 se nível  nível alto
 0 se nível  nível alto

e3: automático =
1 se bomba no modo automático
0 se bomba no modo manual
e4: botão liga = 1 se botão pressionado
e5: botão desliga = 0 se botão pressionado
Bomba: se a bobina da bomba for energizada, a bomba
começa a funcionar.
Símbolos
FBD
e1 e2 e3 y1
y3 e3 e2 e4 e5
y3
y3
y2 bomba
Rede 1
Rede 2
Rede 3
Rede 4
END
y1
