260
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
GABARITO
RESISTOR EQUIVALENTE (REQ)
1 2 3 4 5 6 7 8 9 10
D A C C A B A C A A

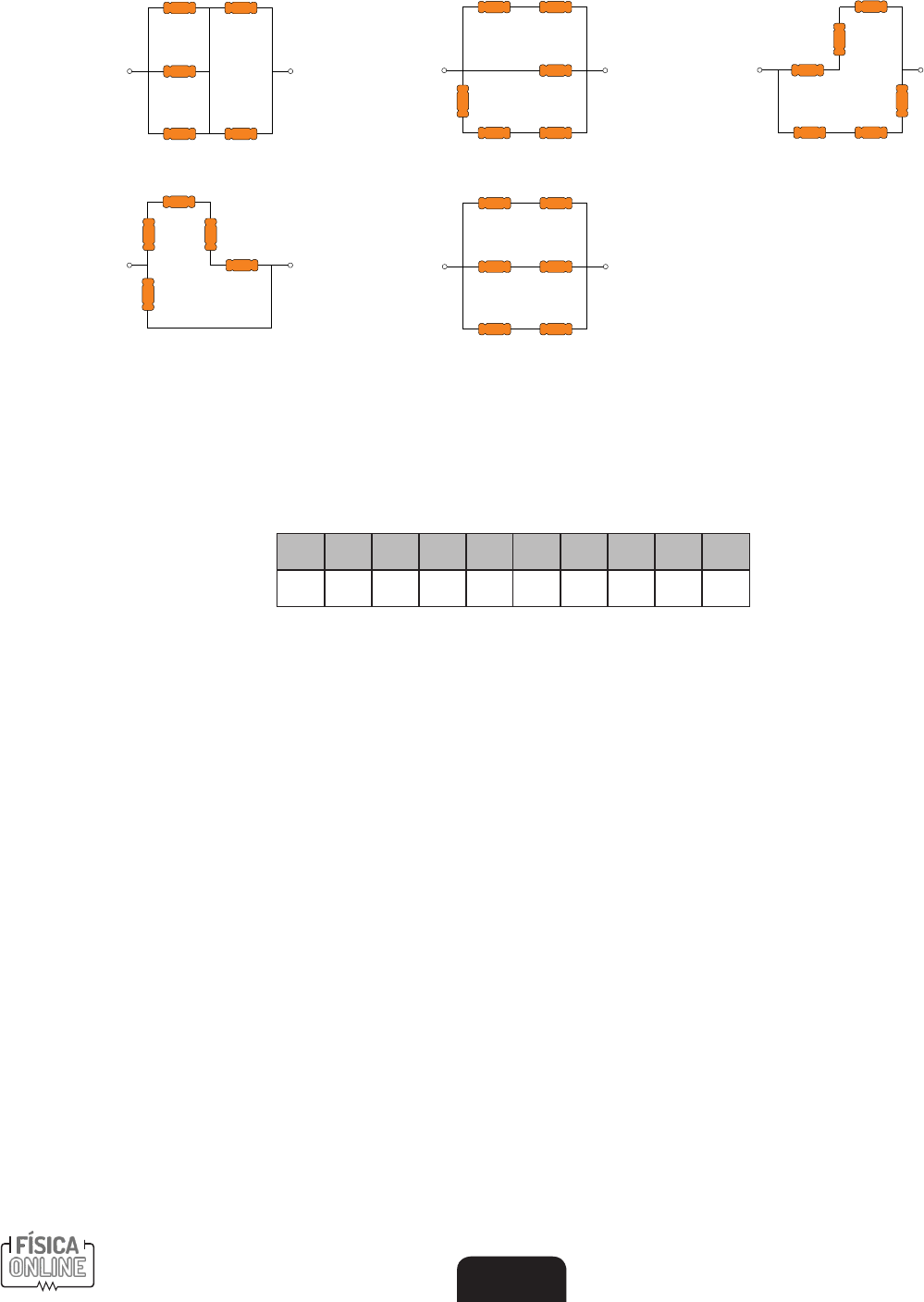

10. Usando-se apenas resistores de resistências iguais a 600 Ω, deseja-se obter uma associação com resistência igual a 500
Ω. Das associações indicadas, aquela que cumpre esse objetivo é
A) B) C)
D) E)
261
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
CIRCUITOS ELÉTRICOS (MISTO) I
1. A associação de resistores a seguir tem seus terminais A e B ligados a uma ddp de 3 V.
Nessas condições, a corrente elétrica
que sai da bateria é de:
A) 1,0 A
B) 7,5 A
C) 35 mA
D) 400 mA
2. Em uma associação de cinco resistores idênticos e em paralelo, a medida da resistência equivalente é de 10 Ω.
Qual será a resistência equivalente entre os terminais A e B se
esses mesmos resistores ôhmicos forem associados segundo
o esquema a seguir?
A) 3,2 Ω
B) 16 Ω
C) 75 Ω
D) 80 Ω
3. Em um laboratório de Física, um estudante apresenta uma montagem com 6 lâmpadas idênticas (de L1 a L6) de resis-
tência R, ligadas a uma tensão de 120 V, conforme representa a figura.
Nessa montagem, pode-se afirmar que:
A) a resistência equivalente do circuito é de 3R.
B) a tensão entre os pontos C e F é de 60 V.
C) apenas quatro lâmpadas encontram-se acesas.
D) as lâmpadas L3, L4 e L5 estão apagadas.
262
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
4. O arranjo experimental representado na figura é forma-
do por uma fonte de tensão F, um amperímetro A, um
voltímetro V, três resistores, R1, R2 e R3, de resistências
iguais, e fios de ligação.
Quando o amperímetro mede uma corrente de 2A, e o
voltímetro, uma tensão de 6V, a potência dissipada em
R2 é igual a
A) 4 W B) 6 W C) 12 W D) 18 W E) 24 W
5. Em um trecho de uma instalação elétrica, três resistores
ôhmicos idênticos e de resistência 80 Ω cada um são
ligados como representado na figura. Por uma questão
de segurança, a maior potência que cada um deles pode
dissipar, separadamente, é de 20 W.
A B
80
80
80
Dessa forma, considerando desprezíveis as resistências
dos fios de ligação entre eles, a máxima diferença de
potencial, em volts, que pode ser estabelecida entre os
pontos A e B do circuito, sem que haja riscos, é igual a
A) 30 B) 50 C) 20 D) 40 E) 60
6. Considere o circuito a seguir.

No circuito, por onde passa uma corrente elétrica de 4.A,
três resistores estão conectados a uma fonte ideal de
força eletromotriz de 20 V.
Os valores da resistência total deste circuito e da resis-
tência RX são, respectivamente,
A) 0,8 e 2,6 Ω B) 0,8 e 4,0 Ω
C) 5,0 e 5,0 Ω C) 5,0 e 10,0 Ω
E) 10,0 e 4,0 Ω
7. A figura representa um circuito elétrico de lâmpadas
utilizadas na decoração de árvores de natal.
Se na lâmpada 6 for instalado um dispositivo de pisca-
-pisca, quando ela se apagar, certamente se apagarão
as lâmpadas
A) 7 e 8 B) 1, 2, 3, 4, 5, 7 e 8
C) 7, 8, 9 e 10 D) 1, 2, 3, 4, 5, 7, 8, 9 e 10
E) 3, 4, 5, 7 e 8
8. Em uma aula de laboratório, os alunos devem montar
um circuito simples para que uma lâmpada (X) possa
ser acesa por meio da ligação em série com uma pilha
considerada ideal. Se nesse circuito forem incluídas as
ligações de um voltímetro (V) e de um amperímetro (A),
o circuito a ser montado deve ser:
A)
B)
C)
D)
E)
263
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
GABARITO
CIRCUITOS ELÉTRICOS (MISTO) I
1 2 3 4 5
D D D A E
6 7 8 9 10
D A A B D
9. Em um circuito montado em laboratório, tem-se quatro
lâmpadas idênticas (L1, L2, L3 e L4) ligadas a uma bateria
de tensão V, conforme ilustrado na figura.
Sobre esse circuito, é correto afirmar:
A) Se um fio ideal for ligado entre os pontos D e E, o
circuito estará em paralelo.
B) Se um fio ideal for ligado entre os pontos A e E, a
lâmpada L4 brilhará mais.
C) Ao se retirar a lâmpada L4, as demais lâmpadas
brilharão mais.
D) Todas as lâmpadas estão submetidas à mesma
tensão elétrica.
10. O diodo é um componente elétrico que permite que a
corrente atravesse-o num sentido com muito mais fa-
cilidade do que no outro. O diodo funciona como uma
chave de acionamento automático (fechada quando o
diodo está diretamente polarizado e aberta quando o
diodo está inversamente polarizado). A figura mostra o
símbolo do diodo e sua colocação em um circuito simples
bateria-lâmpada.
1
2
Q
S
3 4
Na imagem da esquerda, o diodo está diretamente pola-
rizado, há corrente e a lâmpada fica acesa. Na imagem
da direita, o diodo está inversamente polarizado, não há
corrente, logo, a lâmpada fica apagada.
O circuito a seguir possui quatro lâmpadas idênticas 1, 2,
3 e 4 e dois diodos ligados a uma bateria cujos polos são
S e Q. A resistência de cada lâmpada vale R.
1
2
Q
S
3 4
Quando os sinais dos polos da bateria forem S+ e Q–, a
resistência equivalente do circuito será Rs. Quando os
sinais dos polos da bateria forem S– e Q+, a resistência
equivalente do circuito será Rq. Os valores de Rs e Rq
serão, respectivamente:
A) 3R e 3R B) 3R/2 e 3R
C) 3R e 3R/2 D) 3R/2 e 3R/2
