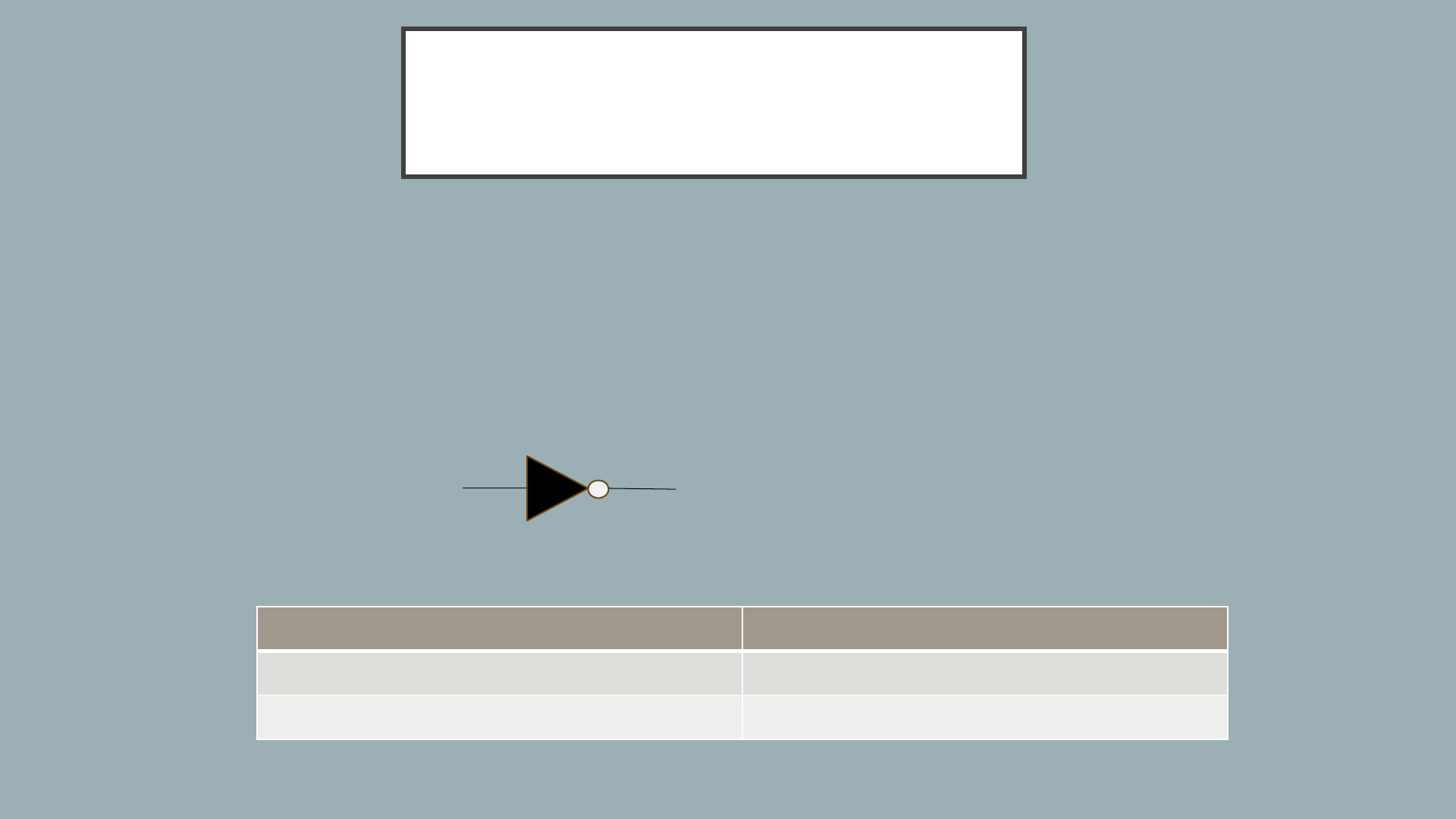

NOT (NÃO Lógico)
Funcionamento: A operação NOT inverte o valor da entrada. Se a entrada for 1, a saída será 0; se a entrada for 0, a saída será 1.
Expressão Lógica: Ā
Símbolo: A X = Ā
Tabela-Verdade:
	Entrada A	Saída
	0	1
	1	0
AND (E Lógico)
Funcionamento: A operação AND só resulta em 1 quando ambas as entradas são 1. Se qualquer entrada for 0, a saída será 0.
Expressão Lógica: A⋅B ou A∧B
Símbolo:
A
B C
Tabela-Verdade:
	Entrada A	Entrada B	Saída
	0	0	0
	0	1	0
	1	0	0
	1	1	1
OR (OU Lógico)
Funcionamento: A operação OR resulta em 1 se ao menos uma das entradas for 1. Se ambas forem 0, a saída será 0.
Expressão Lógica: A+B ou A ∨ B
Símbolo:
A Q
B
Tabela-Verdade:
	Entrada A	Entrada B	Saída
	0	0	0
	0	1	1
	1	0	1
	1	1	1
NAND (E NÃO Lógico)
Funcionamento: A operação NAND é o inverso da operação AND. Ela resulta em 0 apenas quando ambas as entradas são 1. Caso contrário, a saída será 1.
Expressão Lógica: Ā . B̅
Símbolo:
A C
B
Tabela-Verdade:
	Entrada A	Entrada B	Saída
	0	0	1
	0	1	1
	1	0	1
	1	1	0
NAND (E NÃO Lógico)
Funcionamento: A operação NOR é o inverso da operação OR. Ela resulta em 1 apenas quando ambas as entradas são 0. Caso contrário, a saída será 0.
Expressão Lógica: Ā + B̅
Símbolo:
A C
B
Tabela-Verdade:
	Entrada A	Entrada B	Saída
	0	0	1
	0	1	0
	1	0	0
	1	1	0
XOR (OU Exclusivo)
Funcionamento: A operação XOR resulta em 1 se as entradas forem diferentes. Se ambas forem iguais, a saída será 0.
Expressão Lógica: A B
Símbolo:
A C
B
Tabela-Verdade:
	Entrada A	Entrada B	Saída
	0	0	0
	0	1	1
	1	0	1
	1	1	0

Mais conteúdos dessa disciplina
