FERRO FUNDIDO

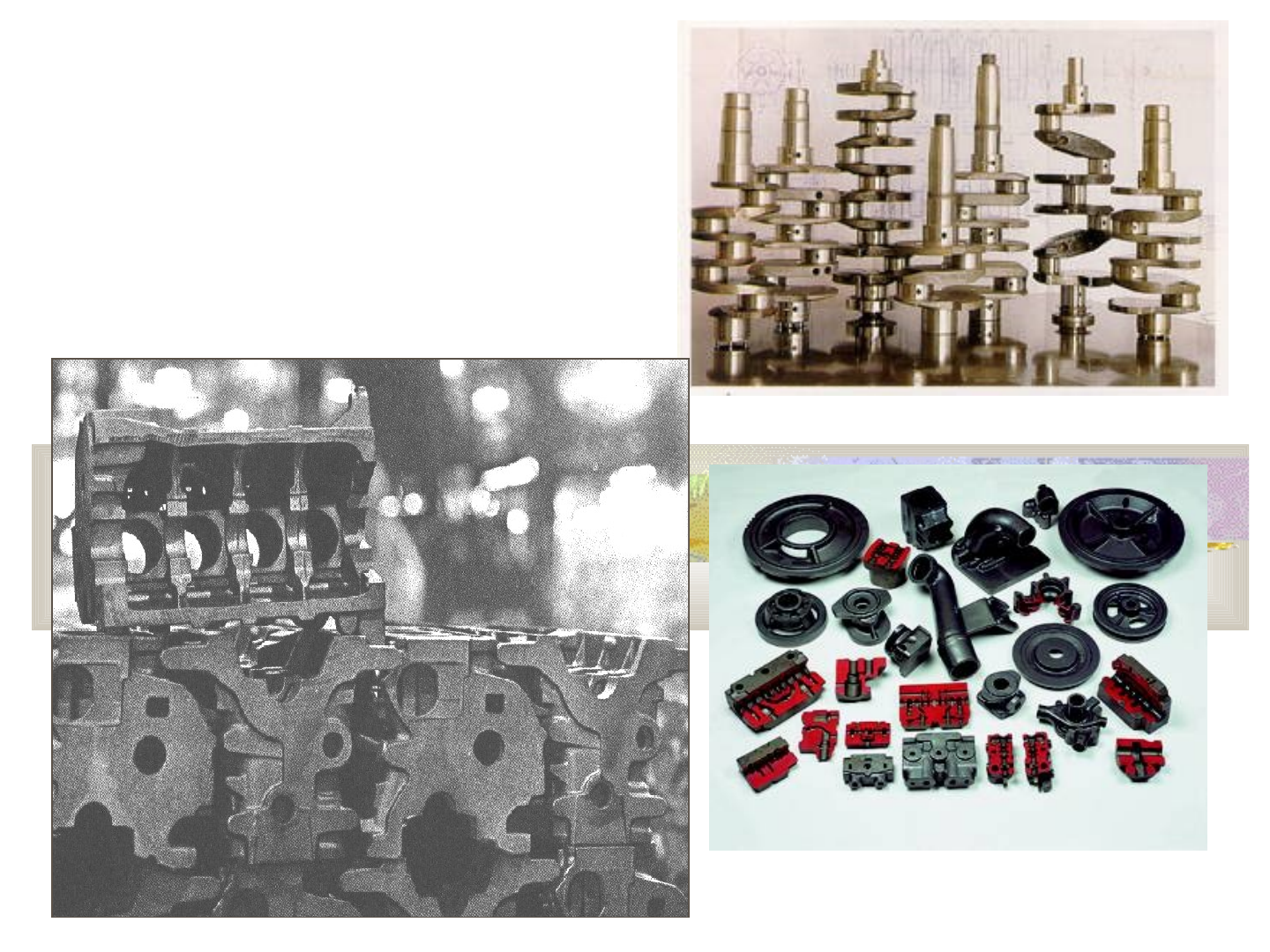

Virabrequins
Peças diversas de motores

Ferro Fundido
• É uma liga de Fe-C-Si
• É considerada uma liga ternária devido a
presença do Si
• Os teores de Si podem ser maiores que o
do próprio C
• O Si influi muito nas propriedades dos
fofos

1- composição típica dos fofos
 C  2-4%
 Si  0,5-3%
 Mn  2%) está acima do teor que pode ser retido
em solução sólida na austenita.
 Conseqüência
 O fofo tem Carbono parcialmente livre

 Na forma de veios ou lamelas de Grafite
• É uma liga de Fe-C-Si
• É considerada uma liga ternária
devido a presença do Si
• Os teores de Si podem ser
maiores que o do próprio C
• O Si influi muito nas
propriedades dos fofos

Efeitos do SilícioEfeitos do Silício
• Substitui parcialmente o carbono
 C equivalente = % C (em peso) + 1/3 % Si (em peso)
 **Para se usar o diagrama Fe-Fe3C deve-
se levar em conta também o teor de Si
 Promove a formação de grafite em
vez de cementita

2- Propriedades dos fofos
• Baixo custo
• Ponto de fusão mais baixo que os
aços
• Boa fluidez
• Versatilidade de propriedades e
aplicações

3- classificação dos fofos
 Os fofos são classificados segundo:
• Composição química
• Taxa de resfriamento
• Adição de inoculantes

4- Microestrutura dos fofos
 A microestrutura dos fofos é
controlada:
• Pela composição química
• Pelo processo de fabricação

4- Microestrutura dos fofos
A microestrutura dos
fofos é controlada:
•composição
química
•processo de
fabricação

Fatores que favorecem a Fatores que favorecem a
formação da :formação da :
CEMENTITACEMENTITA
• Baixo teor de C
• Baixo teor de Si
• Resfriamento
rápido
• Seções finas
• Adição de : Ti, V,
Zr, Cr, Mn, Mo
GRAFITAGRAFITA
• Alto teor de C
• Alto teor de Si
• Resfriamento lento
• Seções espessas
• Presença de : S, P,
Al, Mg, Sb, Sn, Cu, Ni,
Co
•Adição de Inoculante

5- Classificação dos fofos
quanto ao tipo de liga
• Fofo Cinzento
• Fofo branco
• Fofo mesclado
• Fofo maleável
• Fofo dúctil ou nodular

FERROS FUNDIDOS – TIPOS BÁSICOS
FF CINZENTO
(Gray iron)
FF DÚCTIL OU
NODULAR
(Spheroidal iron)
FF BRANCO
(White iron)
FF MALEÁVEL
(Malleable iron)
Existe sobreposição de
composição química,
sendo que só se
distinguem através do
processamento!

A – Ferrite
P – Perlite
Gf – Grafite em flocos
Gn – Grafite nodular
Gr – Grafite em rosetas
Tipos básicos
de ferros
fundidos, em
relação à sua
composição,
microestrutura
e
processamento

5.1- Fofo cinzento
 É caracterizado pelos fatores que favorecem a É caracterizado pelos fatores que favorecem a
formação do grafiteformação do grafite
• A fratura é de cor cinzenta
• É barato
• É o mais usado
• É de boa resistência Mecânica (até 40 Kgf/mm2) e ao
desgaste
• É de fácil usinagem e difícil soldagem
• É obtido pelo resfriamento lento
• É de fácil fusão
• Elevado coeficiente de amortecimento (os veios de
grafita absorvem o impacto e o som)
 DUREZA BRINELL: 150 HRB: 87

•Ferro fundido mais usado (75%)
•Fundição de componentes
mecânicos em geral
•Blocos de motores
•Engrenagens de grandes
dimensões
•Máquinas agrícolas
•Carcaças e suportes de máquinas
Aplicações Fofo cinzento

Composição típica dos fofos
cinzentos
 C  2,5-4%
 Si  1-3%
 Mn  0,4 -1%
Alto teor de Si melhora
•	Resistência à corrosão
•	Fluidez

Estrutura típica dos fofos Estrutura típica dos fofos
cinzentoscinzentos
 Grafita lamelar
devido ao C
livre na matriz
de ferrita,
perlita ou
outra estrutura
proveniente
da austenita.
DUREZA BRINELL: 150 HB HRB: 87

Classificação dos fofos Classificação dos fofos
cinzentos segundo ABNTcinzentos segundo ABNT
 FCXX
 XX= Limite máximo de resistência à
tração
NOMENCLATURA
•Não se faz pela composição
química, mas sim pela resistência
•ASTM A48 Classe 20, 30, ...
•A Classe determina a resistência à
tração mínima, em 1000 psi

FERRO FUNDIDO CINZENTO
41460 00060
38055 00055
34450 00050
31045 00045
27640 00040
24135 00035
20730 00030
17225 00025
13820 00020
(MPa)
Resist.
mínima
tracção
(psi)
Classe

•Recozimento para alívio de tensões ou
para facilitar a usinagem (obtendo matriz
ferrítica)
•Têmpera e revenido, ou austêmpera, para
obtenção de martensita (maior dureza)
•Tratamentos térmicos atuam apenas na
matriz=>obtenção de grafite em veios é
irreversível
Tratamentos térmicos dos Tratamentos térmicos dos
fofos cinzentosfofos cinzentos

FERRO FUNDIDO BRANCO
MICROESTRUTURA
•2,0%C3,5 ; 0,5%Si2,0 ; 0,5%Mn (anti-
grafitizante)
•Alta veloc. resfriamento => Carb. solidifica
sob a forma de cementita
•A extrema dureza e fragilidade da cementita
caracterizam este ff
•Em peças de maior tamanho pode obter-se ff
branco à superfície e ff cinzento no núcleo
(DEPENDENDO DA TENDÊNCIA AO
COQUILHAMENTO)

FERRO FUNDIDO BRANCO
DUREZA BRINELL: 450 RC: 44
MICROESTRUTURA
•2,0%C3,5 ; 0,5%Si2,0 ;
0,5%Mn (anti-grafitizante)
•Alta veloc. resfriamento =>
Carb. solidifica sob a forma de
cementita
•A extrema dureza e fragilidade
da cementita caracterizam este ff
•Em peças de maior tamanho
pode obter-se ff branco à
superfície e ff cinzento no núcleo
(DEPENDENDO DA TENDÊNCIA
AO COQUILHAMENTO)

FERRO FUNDIDO BRANCO
PROPRIEDADES
•Grande resist. à
compressão e ao
desgaste (cementita)
•Extremamente frágil
•Não pode ser
usinado
•Soldagem impossível
•Baixo custo
APLICAÇÕES
•Principal aplicação é a
produção de ferro
fundido maleável
•Peças sujeitas a elevada
compressão e atrito
•Esferas de moinhos e
rolos de laminadores
•Elevada taxa de
resfriamento necessária
limita o tamanho das
peças

FERRO FUNDIDO BRANCO
TRATAMENTOS TÉRMICOS
OBJETIVOS
- Reduzir tensões devido ao coquilhamento
(periferia da peça é constituída de fofo branco
devido a alta taxa de resfriamento e núcleo de
fofo cinzento devido a taxa de resfriamento ser
menor. Ex. prático: cilindros laminadores)
− Melhorar as propriedades (a estrutura bruta de
fusão é dendrítica de característica frágil)
- Tratamento térmico que pode ser feito é o
tratamento para obtenção do ferro fundido
maleável

FERRO FUNDIDO DUCTIL (ou nodular, ou esferoidal)
MICROESTRUTURA
•3,5%C4,0 ; 1,8%Si3,0
Carbono livre na forma esferoidal
 Devido
Ao tratamento feito no estado líquido

Inoculação com briquetes da liga Fe-Mg-Si (+ comum)
•Em vez de flocos de C formam-se nódulos
•A matriz é ferrítica (veloc. baixa) ou perlítica (veloc.
moderada)
•Grafite em nódulos proporciona maior resistência,
ductilidade e tenacidade

FERRO FUNDIDO DUCTIL (ou nodular, ou esferoidal)
PROPRIEDADES
•Alta resistência, tenacidade e ductilidade
•Excelente usinabilidade
•Possibilidade de deformação a quente
•Grande resistência ao desgaste
•Fluidez boa
•Soldabilidade melhorada
•Baixo custo (superior ao ff cinzento)

FERRO FUNDIDO DUCTIL (ou nodular, ou esferoidal)
APLICAÇÕES
• Válvulas, carcaça de bombas,
virabrequins, engrenagens,
pinhões, cilindros e outros
componentes de máquinas e
automóveis.

FERRO FUNDIDO DUCTIL (ou nodular, ou esferoidal)
TRATAMENTOS TÉRMICOS
•Recozimento para alívio de tensões ou
para melhorar a ductilidade
•Têmpera e revenido
•Tratamentos térmicos atuam apenas na
matriz=>obtenção de grafite em
nódulos é irreversível

FERRO FUNDIDO DUCTIL OU NODULAR
NOMENCLATURA
• Faz-se pela ASTM A536, em 5
classes:
• Classe 5 (60-40-18)
• Classe 4 (65-45-12)
• Classe 3 (80-55-06)
• Classe 2 (100-70-03)
• Classe 1 (120-90-02)
• Os números entre parentesis
significam:
• 1º - resistência mínima à
tracção, em 1000psi
• 2º - tensão de cedência
mínima à tracção, 1000psi
• 3º - extensão de rotura em
tracção

FERRO FUNDIDO MALEÁVEL
MICROESTRUTURA
•% elementos constituintes idênticas ao
ferro fundido branco
•Obtido do ff branco por tratamento
térmico de maleabilização
•A microestrutura obtida resulta da
decomposiçãoda cementita em rosetas
de grafite, numa matriz de ferrita, perlita
ou martensita

FERRO FUNDIDO MALEÁVEL
DUREZA BRINELL: 300 RC: 30
A alta taxa de resfriamento
necessária para produzir inicialmente
a estrutura do fofo branco restringe o
tamanho e a espessura das peças de
fofo maleável (menores de 4,5 Kg).

FERRO FUNDIDO MALEÁVEL
PROPRIEDADES
•Variando a taxa de resfriamento, pode obter-se um
largo espectro de propriedades
•Grande resistência à corrosão
•Boa usinabilidade e fluidez
•Propriedades similares ao ff dúctil
•Alta resistência, tenacidade e ductilidade
Te
m
pe
ra
tu
ra
Tempo
Temperatura crítica
de transformação    
 
cementite grafite
Martensite
Perlite
Ferrite Dependendo do ciclo térmico o fofo maleável
pode ser obtido por:
• Por descarbonetação
• Por grafitização

FERRO FUNDIDO MALEÁVEL
APLICAÇÕES
•Aplicação similares ao ff dúctil
•Peças sujeitas a alta temperatura
•Elementos de ligação
•Juntas universais
•Pequenas ferramentas

FERRO FUNDIDO MALEÁVEL
NOMENCLATURA
• Faz-se pela ASTM A47, com 5
dígitos, correspondentes à tensão
de cedência e extensão de
ruptura em tração
• Exemplo: ASTM A47 Classe 32510
(ferro fundido maleável com
tensão de cedência mínima em
tração de 32,5ksi e extensão de
ruptura de 10%)
• Exemplo: ASTM A47 Classe 35018
(idem de 35,0ksi e extensão de
ruptura de 18%)

FERRO FUNDIDO MALEÁVEL
