Instituto Federal de Mato Grosso - IFMT
Campus Primavera do Leste
Aluno(a):
Disciplina: Circuitos Elétricos
Professor: Angelo Zoccoli
Turma: 1º Ano B - Técnico em Eletrotécnica


Lista de Exercícios
(Leis de Kirchhoff)

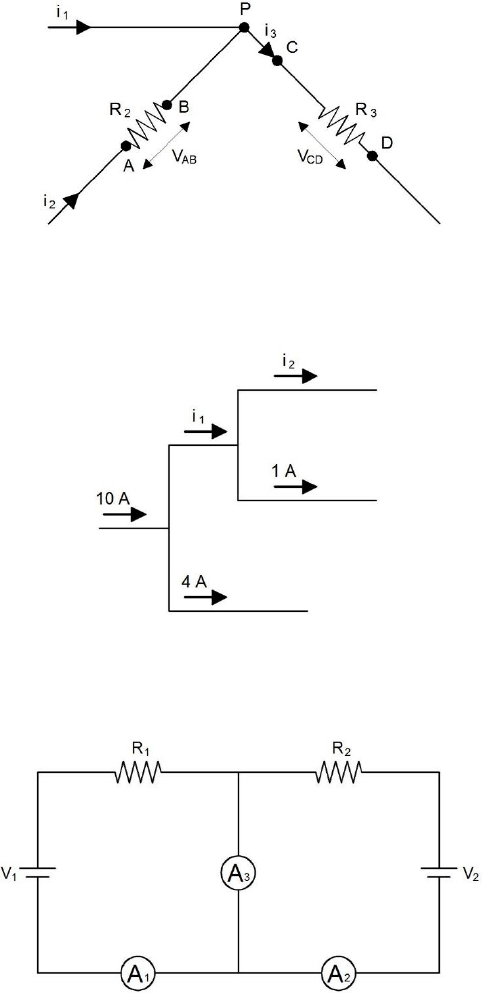

1. Sobre o esquema a seguir, sabe-se que i1 = 2 A; VAB = 6 V; R2 = 2 Ω e R3 = 10 Ω. Quanto vale,
então, a tensão entre C e D?



2. A figura abaixo representa parte de um circuito elétrico e as correntes elétricas que atravessam
alguns ramos deste circuito. Quais são os valores das correntes elétricas i1 e i2?



3. Os valores dos componentes do circuito da figura abaixo são: V1 = 6 V; V2 = 12 V; R1 = 1 kΩ;
R2 = 2 kΩ. Quais são os valores medidos pelos amperímetros A1, A2 e A3?



4. Considere o circuito e os valores representados no esquema a seguir. Qual valor de corrente
elétrica deve indicar o amperímetro ideal A?



5. No circuito abaixo, as correntes elétricas têm os sentidos indicados e i1 = 1 A. Qual é o valor da
resistência R?



6. Liga-se uma bateria de 24 V e resistência interna 2 Ω a outra bateria de 6 V e 2 Ω e um resistor
de 4 Ω, conforme mostra a figura. Qual é a intensidade de corrente elétrica que atravessa o resistor?



7. No circuito abaixo, quanto valem as intensidades das correntes i1, i2 e i3?



8. O amperímetro A indicado no circuito é ideal, isto é, tem resistência interna praticamente nula.
Os fios de ligação têm resistência desprezível. Qual é a intensidade de corrente elétrica indicada no
amperímetro?



9. Considere o circuito da figura apresentada, onde estão associadas três resistências (R1, R2, e R3)
e três baterias (V1, V2 e V3) de resistências internas desprezíveis. Um voltímetro ideal colocado entre
Q e P indicará qual valor de tensão?



10. No circuito apresentado, verifica-se que, ao mantermos a chave K aberta, a intensidade de
corrente assinalada pelo amperímetro ideal A é i = 1 A. Ao fecharmos essa chave K, o mesmo
amperímetro indicará quanto de intensidade de corrente?



11. Dado o circuito, determinar a leitura no amperímetro ideal e a ddp entre os pontos N e M.


12. Calcule o potencial elétrico no ponto A, em volts, considerando que as baterias têm resistências
internas desprezíveis e que o potencial no ponto B é igual a 15 volts.



13. No circuito a seguir, i = 2 A, R = 2 Ω, V1 = 10 V, r1 = 0,5 Ω, V2 = 3,0 V e r2 = 1,0 Ω. Sabendo
que o potencial no ponto A é de 4 V, quais são os valores dos potenciais, em volts, nos pontos B, C e
D?



14. No circuito da figura, determine a intensidade da corrente i2, que será lida no amperímetro A,
supondo-o ideal (isto é, com resistência interna nula). Dados: V1 = 100 V; V2 = 52 V; R1 = 4 Ω; R2 =
10 Ω; R3 = 2 Ω; i1 = 10 A.



15. Tendo-se, no circuito abaixo, R1 = 2 Ω, R2 = 4 Ω e R3 = 6 Ω, i1 = 2 A e i3 = 1 A, determine a
corrente i2 que percorre o resistor R2 e a tensão V1.
