EXERCÍCIOS DE
APRENDIZAGEM

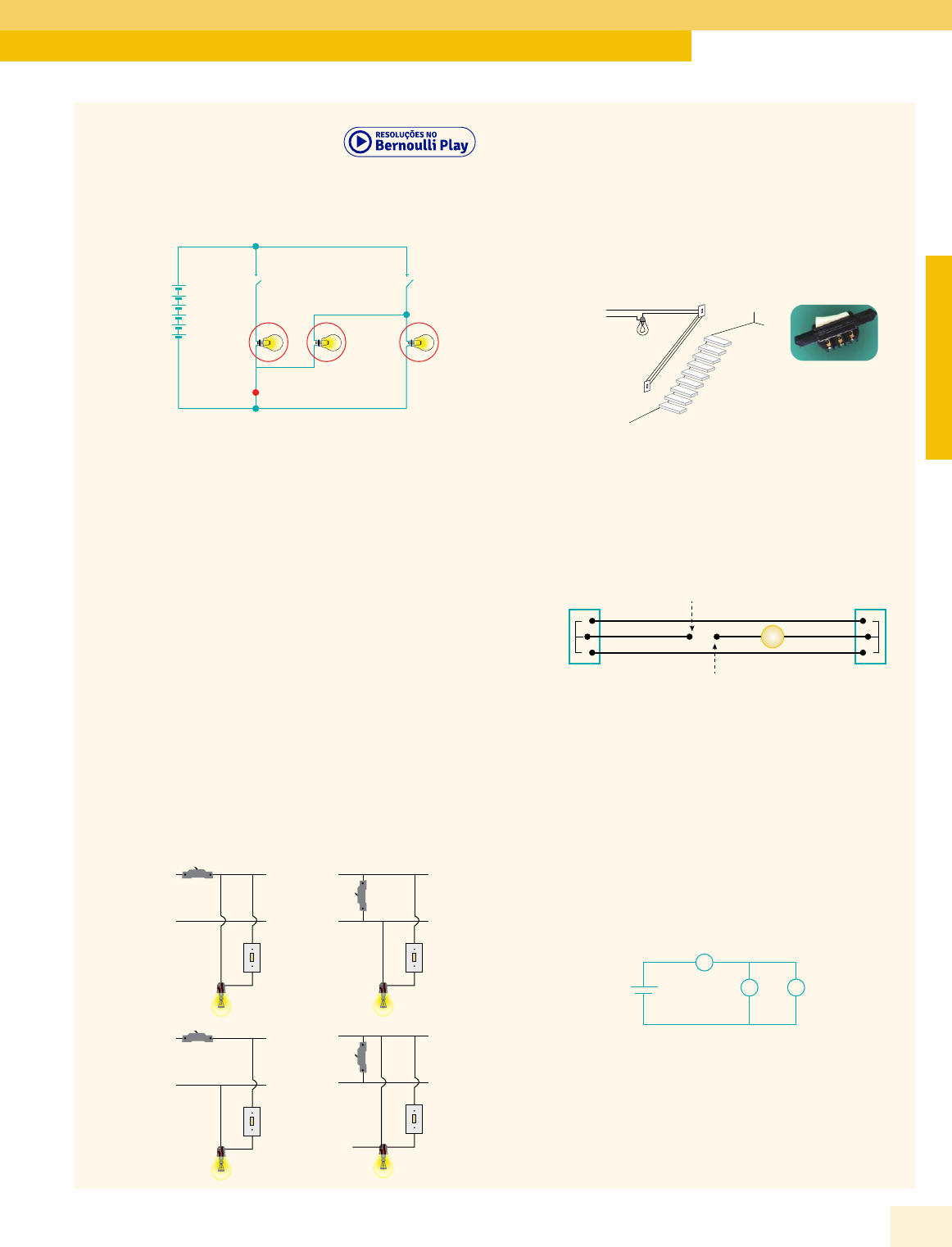

01. (Unesp–2018) A figura mostra o circuito elétrico que
acende a lâmpada de freio e as lanternas traseira e
dianteira de um dos lados de um automóvel.
bateria
lâmpada
de freio
interruptor
freio
interruptor
freio
lanterna
traseiraP
lanterna
dianteira
Disponível em: (Adaptação).
Considerando que as três lâmpadas sejam idênticas, se o
circuito for interrompido no ponto P, estando o automóvel
com as lanternas apagadas, quando o motorista acionar
os freios,
A) apenas a lanterna dianteira se acenderá.
B) nenhuma das lâmpadas se acenderá.
C) todas as lâmpadas se acenderão, mas com brilho menor
que seu brilho normal.
D) apenas a lanterna traseira se acenderá.
E) todas as lâmpadas se acenderão com o brilho normal.
02. (UFRN) No mundo atual, é muito difícil viver sem a
eletricidade e seus benefícios. No entanto, o seu uso
adequado envolve o domínio técnico associado a conceitos
e princípios físicos. Neste sentido, considere um ramo de
um circuito residencial montado por estudantes em uma
aula prática de eletricidade, composto pelos seguintes
elementos: um disjuntor (D), uma lâmpada (L), um
interruptor (I), o fio neutro e o fio fase. O circuito que está
corretamente montado é o representado pela opção
Fio
fase
Fio
neutro
D
I
L
Fio
fase
Fio
neutro
D
I
L
Fio
fase
Fio
neutro
D
I
L
Fio
fase
Fio
neutro
D
I
L
C)A)
D)B)
9KJX
ZQ1A
03. (CMMG) Uma ligação elétrica residencial chamada
de three-way é usada quando se necessita acender
ou apagar uma mesma lâmpada a partir de dois
interruptores, como no exemplo da figura esquerda
a seguir. Antes de subir a escada, a pessoa acende
a lâmpada por meio de um primeiro interruptor e,
quando chega ao andar de cima, apaga a lâmpada pelo
outro interruptor.
Fase
Neutro
Os interruptores three-way (figura anterior da direita)
possuem três saídas de fios. O three-way P pode estar
ligado nos contatos 1 ou 2; o three-way Q pode estar
ligado nos contatos 3 ou 4. A figura a seguir mostra o
esquema da ligação entre os dois three-ways, a lâmpada,
a fase e o neutro.
Fase
Neutro
Lâmpada1 3
2
P Q
4
A lâmpada estará acesa se os interruptores P e Q
estiverem conectados, respectivamente, em
A) 1 e 4 ou 2 e 4.
B) 1 e 4 ou 2 e 3.
C) 1 e 3 ou 2 e 3.
D) 1 e 3 ou 2 e 4.
04. (CEFET-MG) O circuito elétrico seguinte é constituído por
três lâmpadas L1, L2 e L3, que são idênticas, e ligadas a
uma bateria ε.
L3ε
L1
L2
Se a lâmpada L3 repentinamente se queimar, é correto
afirmar que
A) L2 diminuirá o seu brilho.
B) L1 dissipará mais energia.
C) L2 dissipará menos energia.
D) L1 terá o mesmo brilho de L2.
5IAA
Resistores no Dia a Dia
FÍ
SI
C
A
87Bernoulli Sistema de Ensino
05. (UFC-CE) Três lâmpadas, L1, L2 e L3, são alimentadas por
uma bateria ideal V, conforme mostra a figura. As três
lâmpadas estão acesas. Quando a chave S é fechada,
o resultado esperado está indicado na opção:
V
L1
S
L2
L3
A) L1, L2 e L3 permanecem acesas.
B) L1 e L2 permanecem acesas.
C) L1 permanece acesa, mas L2 e L3 se apagam.
D) L1 e L3 se apagam, mas L2 permanece acesa.
E) As três lâmpadas se apagam.
06. (UFRN) As instalações elétricas podem ser feitas em série
ou em paralelo, como mostra a figura a seguir.
Série Paralelo
Considere as afirmações a seguir, em relação a esses
tipos de instalações.
I. A ligação em série é a mais adequada para a instalação
da iluminação de uma residência.
II. Nos dois tipos de instalação, se uma lâmpada se
queimar, o circuito elétrico ficará interrompido, e todas
as lâmpadas se apagarão.
III. No circuito em paralelo, se uma lâmpada se queimar,
a corrente elétrica deixará de passar pela lâmpada
queimada, mas as outras continuarão acesas,
porque há um circuito fechado formado pelas outras
lâmpadas, e a corrente continuará a circular.
IV. A ligação em paralelo é a mais adequada para a
instalação da iluminação de uma residência.
Dessas afirmações, são corretas apenas
A) III e IV.
B) II e III.
C) I e IV.
D) I e II.
07. (EsPCEx-SP) Quatro lâmpadas ôhmicas idênticas A, B,
C e D foram associadas e, em seguida, a associação é
ligada a um gerador de energia elétrica ideal. Em um
dado instante, a lâmpada A queima, interrompendo o
circuito no trecho em que ela se encontra. As lâmpadas B,
C e D permanecem acesas, porém o brilho da lâmpada
B aumenta e o brilho das lâmpadas C e D diminui.
UXPØ
L38D
Com base nesses dados, a alternativa que indica a
associação formada por essas lâmpadas é:
A)
B
D
A
C
 D)
B
A
C
D
B)
BA
C
D
 E) B
A
C
D
C)
A
B
C
D
08. (PUC RS–2015) O circuito alimentado com uma diferença
de potencial de 12 V representado na figura a seguir
mostra quatro lâmpadas associadas, cada uma com a
inscrição 12 V / 15 W.
12 V
1 2
4
3
Considerando essa associação entre as lâmpadas,
é correto afirmar que
A) a intensidade da corrente elétrica é diferente nas
lâmpadas 1 e 2.
B) a diferença de potencial é diferente nas lâmpadas 1 e 2.
C) a intensidade de corrente elétrica na lâmpada 2 é
maior do que na 3.
D) cada uma das lâmpadas 1 e 2 está sujeita à diferença
de potencial de 6,0 V.
E) cada uma das lâmpadas 3 e 4 está sujeita à diferença
de potencial de 12 V.
EXERCÍCIOS
PROPOSTOS
01. (FGV) Os valores nominais de potência de duas
lâmpadas, L1 e L2, em 120 V, são, respectivamente, 40 W
e 60 W. A figura a seguir mostra dois circuitos, A e B,
montados com essas lâmpadas.
Circuito B
120v
L2
L1
Circuito A
L2
L1
120v
VV6W
