LISTA DE EXERCÍCIOS 1

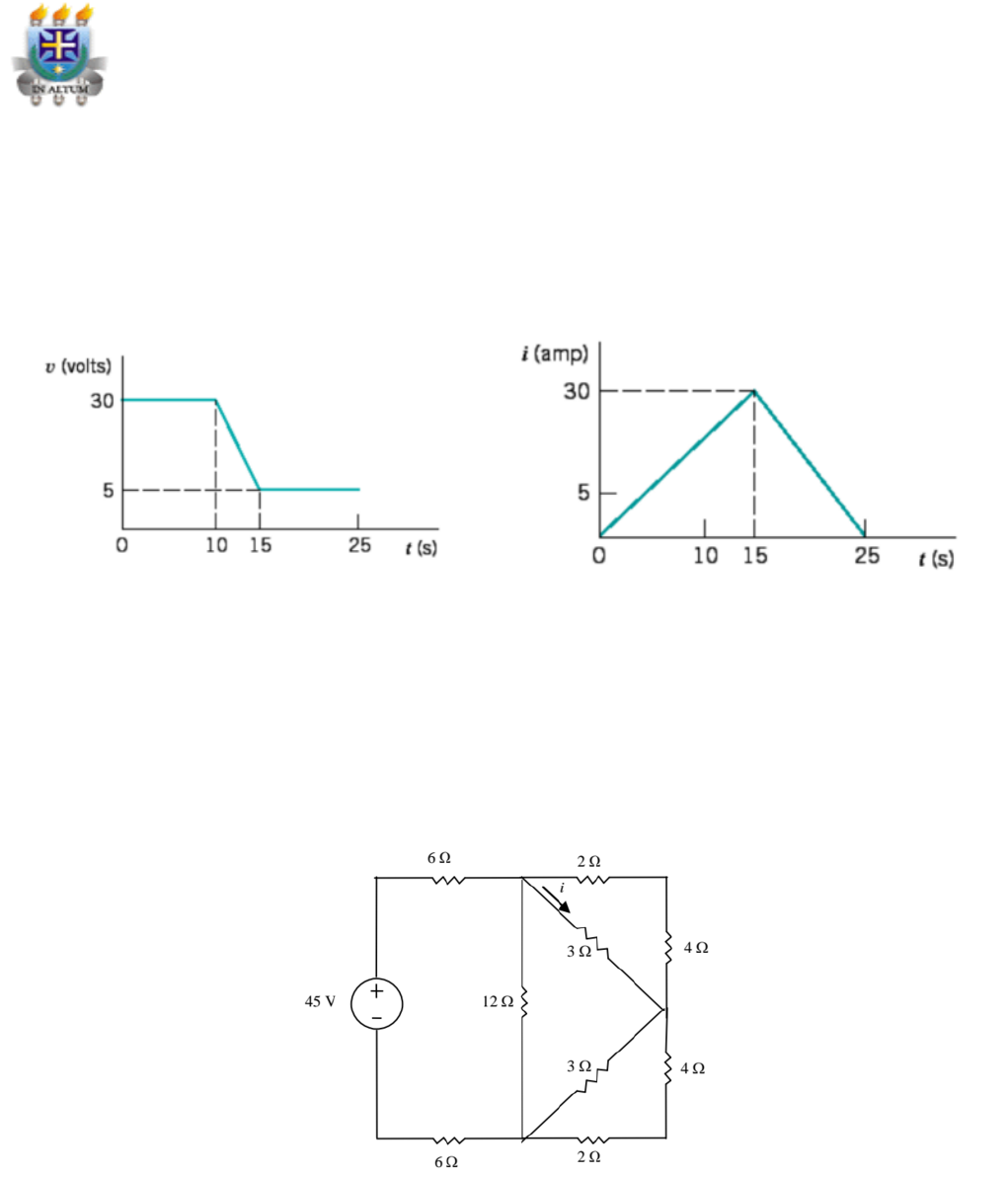

1º) A corrente que percorre um elemento e a tensão aplicada a ele obedece aos gráficos abaixo. Calcule a
potência entregue ao elemento para t>0. Qual o total de energia entregue ao elemento entre t=0 e t= 25 s?
(Resp: 5833,3 J).

Figura 1

2º) O fio de cobre de 35 mm2 possui uma resistência de 0,524 Ω/km. Qual a condutância de 12 km deste
fio? (Resp:G=0,159 S).

3º) Qual a potência que deve suportar um resistor de 1kΩ, atravessado por uma corrente de 50 mA?
(Resp:p= 2,5 W).
4º) Calcule a corrente i no circuito da Figura 2 (Resp.: i = 1,5 A).

Figura 2
5º) Determine as tensões v1, v2 e v3 no circuito da Figura 3, utilizando análise nodal (Resp.: v1=5,41V;
v2=7,74V; v3=46,32V).
UNIVERSIDADE ESTADUAL DE SANTA CRUZ
DEPARTAMENTO DE ENGENHARIAS E COMPUTAÇÃO
CET842 – ELETROTÉCNICA GERAL
PROFESSOR: THIAGO CORREIA VIEIRA


Figura 3
6º) Determine a tensão nos terminais da fonte de corrente do circuito abaixo: (R: 3.1 V).

Figura 4
7º) Utilizando análise de malhas, determine a potência fornecida pelas fontes do circuito abaixo: (R: P9V
= 108 W; P2.I = 90 W).

Figura 5

8º) Use superposição para calcular os valores de V1, V2, e Ix: (R: V1 = 33 V; V2 = 36 V; Ix = 0.6 A).

Figura 6

9º) Determinar os equivalentes de Thévenin e Norton para o circuito abaixo, nos terminais a e b. Qual a
potência máxima que este circuito pode fornecer para uma carga RL que seja conectada entre a e b? (R:
Vth = -2 V; In = -1 A; Req = 2 W; Pmáx = ½ W).


Figura 7

10º) Troque o circuito abaixo pelo seu equivalente Norton: (R: In = 0,8 A; Req = 10 W).

Figura 8
11º) Calcule o equivalente de Norton entre os pontos a-b no circuito da Figura 9 (Resp: RN =3 KΩ; IN =1
mA).

Figura 9

12º) Para o circuito abaixo determine, por superposição, os valores de V1 e I1.


Figura 10

13º) Dado o circuito abaixo aplique superposição para determinar a corrente I.


Figura 11

14º) Calcule o equivalente de Norton para o circuito da Figura 12, nos terminais do resistor R2 de 4Ω, e
use o resultado para calcular a tensão v (Resp: RN =8Ω; IN =0,75 A; v=2 V).

Figura 12

15º) Determine a potência da fonte dependente do circuito da Figura 13 utilizando análise nodal. Essa
potência é absorvida ou fornecida?

Figura 13

16º) Todos os resistores da figura abaixo são múltiplos de R. Determine o valor de R (Resp: R=60Ω).


Figura 14

17º) Determine a expressão da tensão vC(t) representada na Figura 15. Admita vC(0)=0 V.

Figura 15

18º) Considere o circuito RL da Figura 16. Determine a expressão da tensão vx(t) e da corrente ix(t)
para t>0 (Vs é uma fonte de tensão constante).

Figura 16
