1 Marcar para revisão

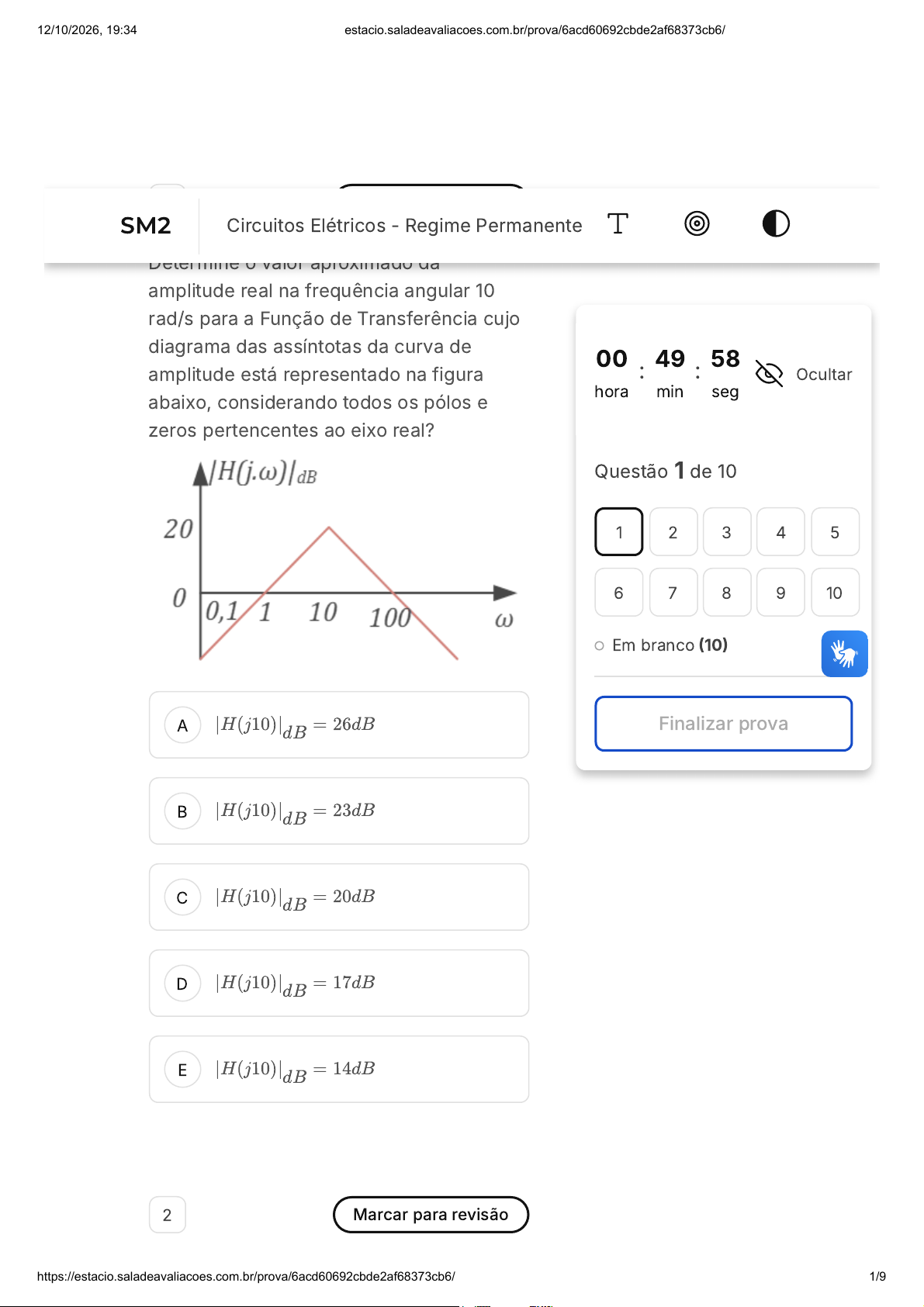

Determine o valor aproximado da
amplitude real na frequência angular 10
rad/s para a Função de Transferência cujo
diagrama das assíntotas da curva de
amplitude está representado na figura
abaixo, considerando todos os pólos e
zeros pertencentes ao eixo real?
|H(j10)|dB = 26dB
|H(j10)|dB = 23dB
|H(j10)|dB = 20dB
|H(j10)|dB = 17dB
|H(j10)|dB = 14dB
2 Marcar para revisão
00
hora
: 49
min
: 58
seg
Ocultar
Questão 1 de 10
Em branco (10)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Circuitos Elétricos - Regime Permanente
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 1/9
A
B
C
D
E
O módulo da corrente de Norton, em A,
entre os pontos X e X é,
aproximadamente:
1 2
0,82
1,03
1,64
2,06
3,20
3 Marcar para revisão
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 2/9
A
B
C
D
E
Em que:
O valor da corrente I , em A, é
aproximadamente:
Ea = 100∠0
o
Eb = 100∠ − 120
o
Ec = 100∠ − 240
o
Z = 2 + j4Ω
c
23, 4∠ − 63, 4
o
23, 4∠ − 183, 4
o
23, 4∠ − 303, 4
o
38, 7∠ − 303, 4
o
38, 7∠ − 63, 4
o
4 Marcar para revisão
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 3/9
A
B
C
D
E
Em que:
A potência ativa, em kW, consumida pelo
circuito é, aproximadamente:
Ea = 100∠0
o
Eb = 100∠ − 120
o
Ec = 100∠ − 240
o
Z = 2 + j4Ω
1,0
2,2
1,5
3,0
6,7
5 Marcar para revisão
Os sinais elétricos que se repetem a cada
ciclo, ao longo de um tempo, são
chamados de:
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 4/9
A
B
C
D
E
A
B
C
Funções fasoriais
Funções contínuas
Funções alternadas
Funções seriadas
Funções periódicas
6 Marcar para revisão
Ao estudar circuitos de corrente alternada,
é essencial entender que a corrente e a
tensão podem não estar em sincronia,
criando um deslocamento fasorial que
impacta o desempenho do circuito. Qual
fenômeno nos circuitos de corrente
alternada é responsável pelo
deslocamento fasorial entre corrente e
tensão?
Resonância harmônica
Capacitância estática
Resistência variável
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 5/9
D
E
A
B
C
D
E
Reatância indutiva e capacitiva
Flutuação de potência
7 Marcar para revisão
Determine o valor aproximado da
amplitude real na frequência angular 20
rad/s para a Função de Transferência cujo
diagrama das assíntotas da curva de
amplitude está representado na figura
abaixo, considerando todos os pólos e
zeros pertencentes ao eixo real?
|H(j10)|dB = 19dB
|H(j10)|dB = 18dB
|H(j10)|dB = 14dB
|H(j10)|dB = 13dB
|H(j10)|dB = 12dB
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 6/9
A
B
C
D
E
A
B
C
8 Marcar para revisão
Um sinal no domínio tempo é representado
pela expressão:
Determine o sinal no domínio da
frequência complexa:
y(t) = [(1 + 2t)e−t + e
2t]u(t)
Y (s) =
5s−1
s3−3s+2
Y (s) =
5s−1
s3−3s−2
Y (s) =
5s+1
s3−3s−2
Y (s) =
5s−1
s3+3s+2
Y (s) =
5s+1
s3+3s+2
9 Marcar para revisão
Determine a resposta para a equação a
seguir:
y(t) = x(t) ∗ h(t)
y(t) = √2\sen(2πt)u(t − )
1
8
y(t) = [\sen(2πt) + cos(2πt)]u(t − )
1
8
y(t) = [\sen(2πt) + cos(2πt)]u(t)
12/10/2026, 19:34 estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/
https://estacio.saladeavaliacoes.com.br/prova/6acd60692cbde2af68373cb6/ 7/9
D
E
A
B
C
D
E
y(t) = [\sen(2πt) − cos(2πt)]u(t − )
1
8
y(t) = [\sen(2πt) − cos(2πt)]u(t)
10 Marcar para revisão
Ao analisar sinais senoidais, especialmente
em contextos de engenharia elétrica e
eletrônica, é fundamental identificar
características chave como amplitude,
fase, período e frequência. Considere o
sinal . Determine sua
amplitude, fase, período e frequência.
v = 5cos(20t + 60
o
)
 e Vp = 10,ϕ = 20
o
,T = s
10
π
f = Hz
π
10
 e Vp = 10,ϕ = 60
o
,T = s
π
10
f = Hz
10
π
 e Vp = 5,ϕ = 60
o
,T = s
10
π
f = Hz
π
10
 e Vp = 5,ϕ = 60
o
,T = s
π
10
f = Hz
10
π
 e Vp = 5,ϕ = 60
o
,T = s
1
20
f = 20Hz
