Disciplina: ANÁLISE DE ESTRUTURAS ISOSTÁTICASANÁLISE DE ESTRUTURAS ISOSTÁTICAS  AVAV
Aluno: RAFAEL SANTOS DE FREITASRAFAEL SANTOS DE FREITAS 202103556426202103556426
Turma: 90029002
DGT1053_AV_202103556426 (AG)   18/03/2023 17:04:19 (F)
Avaliação: 4,004,00 pts Nota SIA: 6,006,00 pts

5278 - ANÁLISE DE VIGAS ISOSTÁTICAS5278 - ANÁLISE DE VIGAS ISOSTÁTICAS

 1.1. Ref.: 7799175 Pontos:  / 1,001,00
Numa viga engastada, com uma carga pontual vertical na extremidade do vão, no sentido de cima para
baixo, necessariamente apresenta momentos fletores:
Positivos.
Negativos.
Positivos e negativos.
Não apresenta momentos.
Só apresenta esforço normal.
 2.2. Ref.: 7799973 Pontos: 0,000,00  / 1,001,00

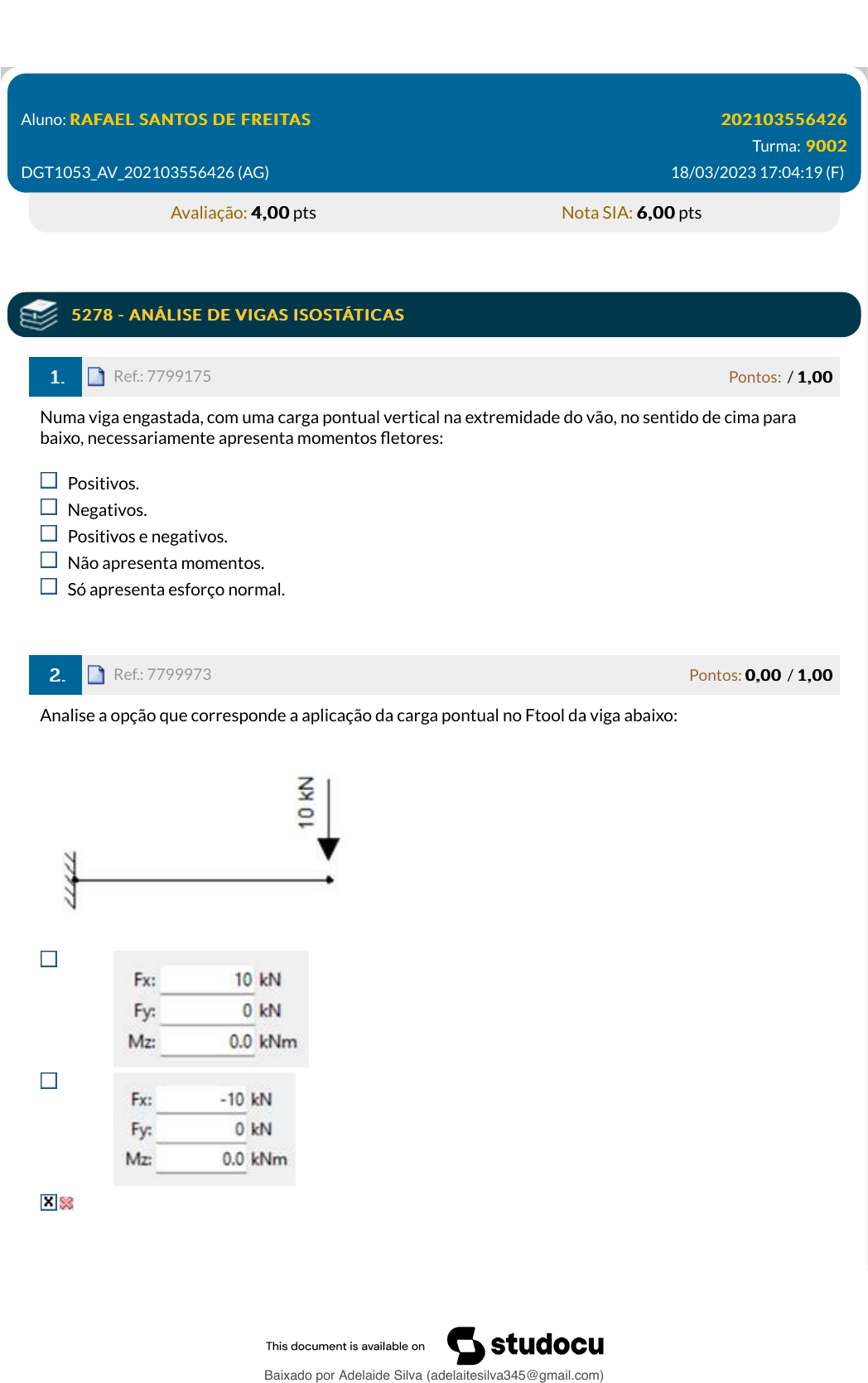

Analise a opção que corresponde a aplicação da carga pontual no Ftool da viga abaixo:

Baixado por Adelaide Silva (adelaitesilva345@gmail.com)
lOMoARcPSD|49908550
Mobile User


5279 - ANÁLISE DE PÓRTICOS ISOSTÁTICOS PLANOS5279 - ANÁLISE DE PÓRTICOS ISOSTÁTICOS PLANOS

 3.3. Ref.: 7800076 Pontos: 0,000,00  / 1,001,00
Determine o valor do momento no ponto C.
-36 kNm
-12 kNm
+12 kNm
 36 kNm
 0 kNm
 4.4. Ref.: 7799598 Pontos: 1,001,00  / 1,001,00
Para o pórtico abaixo, qual das opções caracteriza um Diagrama de Esforço Cortante?
Baixado por Adelaide Silva (adelaitesilva345@gmail.com)
lOMoARcPSD|49908550
Mobile User


Baixado por Adelaide Silva (adelaitesilva345@gmail.com)
lOMoARcPSD|49908550
Mobile User

5280 - LINHAS DE INFLUÊNCIA EM VIGAS ISOSTÁTICAS5280 - LINHAS DE INFLUÊNCIA EM VIGAS ISOSTÁTICAS

 5.5. Ref.: 7801038 Pontos: 0,000,00  / 1,001,00
A determinação dos esforços atuantes numa estrutura são fundamentais para o dimensionamento de um
determinado empreendimento. Ao determinar as envoltórias, ou seja, os valores mínimos e máximos dos
Baixado por Adelaide Silva (adelaitesilva345@gmail.com)
lOMoARcPSD|49908550
Mobile User
esforços devido aos carregamentos que atuam em uma viga de ponte rolante, por exemplo, é estabelecida:
a carga permanente.
os momentos fletores máximos.
 a posição da carga móvel.
 a faixa de trabalho.
a seção.
 6.6. Ref.: 7801037 Pontos: 1,001,00  / 1,001,00
A determinação dos esforços atuantes numa estrutura são fundamentais para o dimensionamento de um
determinado empreendimento. Ao conjunto de valores máximos e mínimo de esforços numa estrutura dá-
se o nome de:
Trem-tipo.
Linha de influência.
 Envoltórias.
Linhas de Estado.
Diagramas de esforços.rutura. Estes valores são retirados dos Diagramas de Esforços e são
consideradas as situações mais críticas da estrutura.

5281 - DEFORMAÇÕES EM ESTRUTURAS ISOSTÁTICAS5281 - DEFORMAÇÕES EM ESTRUTURAS ISOSTÁTICAS

 7.7. Ref.: 7798580 Pontos: 1,001,00  / 1,001,00
A estrutura isostática tem o número exato de vínculos para ser estável, com isso sempre se ajusta a
pequenas modificações de comprimento. Sendo assim quando ocorre variação de temperatura no meio
ambiente, podemos afirmar:
Que a estrutura isostática tem o mesmo comportamento da estrutura hiperestática.
Que a estrutura sofre esforços internos devido aos deslocamentos.
Que a estrutura isostática sofre resistência para acomodar uma barra.
 Que a estrutura isostática não sofre resistência para acomodar uma barra.
Que a estrutura isostática não vai se deformar.
 8.8. Ref.: 7798581 Pontos: 0,000,00  / 1,001,00
Para determinar o deslocamento horizontal do ponto C no pórtico abaixo, devido a um recalque no apoio
B, é necessário determinar as reações de apoio do pórtico com uma carga unitária virtual aplicada no
ponto:
Baixado por Adelaide Silva (adelaitesilva345@gmail.com)
lOMoARcPSD|49908550
Mobile User
 D
 C
C e D
B
A

5286 - MODELOS DE ESTRUTURAS ISOSTÁTICAS5286 - MODELOS DE ESTRUTURAS ISOSTÁTICAS

 9.9. Ref.: 7798278 Pontos: 0,000,00  / 1,001,00
O pórtico a seguir apresenta dois apoios de 2° gênero e uma rótula. Ele pode ser classificado como:
Bi apoiado
 Tri articulado
Engastado e livre
 Bi apoiado com articulação e tirante
Tri articulado com tirante
 10.10. Ref.: 7798378 Pontos: 1,001,00  / 1,001,00
O pórtico representado abaixo apresenta tipos de apoios diferentes e uma rótula. Determine o seu grau
de estaticidade:
Baixado por Adelaide Silva (adelaitesilva345@gmail.com)
lOMoARcPSD|49908550
Mobile User
4
 1
3
2
0
Observação: Eu, , estou ciente de que ainda existe(m) 1 questão(ões) não respondida(s) ou salva(s) no sistema, e que
mesmo assim desejo finalizar DEFINITIVAMENTE a avaliação.
Data: 18/03/2023 18:48:30
