1)
A sondagem de simples reconhecimento SPT (standard penetration test) é o método de investigação geotécnica mais empregado no Brasil atualmente. Sobre o equipamento utilizado para a realização do ensaio quando não há necessidade de avanço abaixo do nível d’água, observe a figura a seguir:

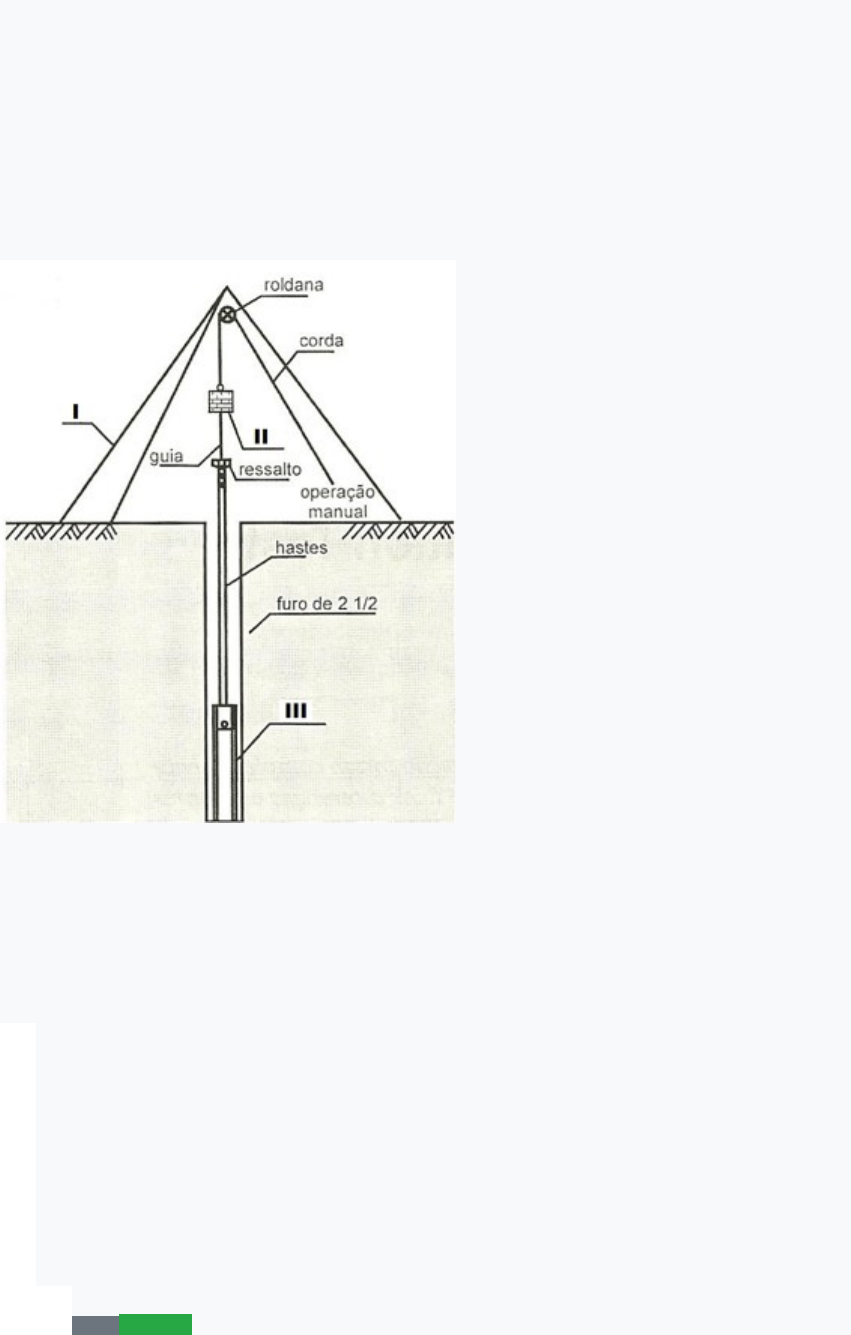

Figura 1 – Esquema de equipamento utilizado para a realização da sondagem de simples reconhecimento tipo SPT
Fonte: adaptado de Schinaid (2000, p. 24).
(Fonte: SCHNAID, F. Ensaios de campo e suas aplicações à engenharia de fundações. São Paulo: Oficina de Textos, 2000.)
Alternativas:
· I – Tripé; II – Peso
(30 kg); III – Cavidade padrão.
· I – Haste; II – Peso
(65 kg); III – Cavidade padrão.
· I – Haste; II – Peso
(75 kg); III – Amostrador padrão.
· I – Tripé; II – Peso
(65 kg); III – Amostrador padrão.
checkCORRETO
· I – Tripé; II – Peso
(75 kg); III – Amostrador padrão.
Resolução comentada:
Em I temos a
representação tripé; em II, a massa prismática de peso igual a 65 kg; em III está
sinalizado o amostrador padrão.
Código da questão: 61870
2)
Considerando o esquema a seguir, é possível calcular as pressões neutras nos pontos A, B e C. Para o ponto A, anterior à entrada da água no maciço, pode-se utilizar para o cálculo a formulação simples de , porém, para os pontos B e C, caracterizados por estarem no maciço de solo, é preciso utilizar a equação de Bernoulli simplificada.
Observação: mesmo se você obtiver valores negativos de poropressão, perceba que, neste caso, a areia não está sujeita ao fenômeno de areia movediça, pois o fluxo de água é descendente.
Assinale a alternativa correta que apresente,
respectivamente, os valores de poropressão B e C:
Alternativas:
· 6 kPa e 8 kPa.
· 10 kPa e -12 kPa.
checkINCORRETO
· -1 kPa e 2 kPa.
· 1 kPa e -2 kPa.
· -6 kPa e -8 kPa.
Resolução comentada:
Código da questão: 61888
3)
Para que se possa realizar um dimensionamento de obras geotécnicas adequado, é imprescindível que os responsáveis técnicos conheçam o local da obra. Sobre o assunto, analise as afirmativas a seguir:
I. Uma exploração de subsolo adequada é aquela que permite, dentre outras coisas, definir a natureza e estratigrafia das camadas de solo, a ocorrência e profundidade do nível d’água subterrâneo e as propriedades geomecânicas dos materiais presentes.
II. Quando são encontrados topos rochosos em uma prospecção de subsolos antes de serem atingidos dois metros de profundidade, o terreno torna-se impróprio para a construção de qualquer tipo de obra.
III. Considerando os ensaios SPT, sua realização possibilita obter amostras para identificação tátil-visual e ensaios de laboratório.
IV. Ao estimar as propriedades geomecânicas das camadas de solo em subsuperfície, descartamos definitivamente a necessidade de ensaios laboratoriais.
V. Uma exploração de subsolo adequada também possibilita avaliar quaisquer problemas devido a construções de estruturas próximas já existentes.
Assinale a alternativa correta:
Alternativas:
· Estão corretas as
afirmativas I, III e V, apenas.
· Estão corretas as
afirmativas II, IV e V, apenas.
· Estão corretas as
afirmativas I, II e V, apenas.
checkINCORRETO
· Todas as afirmativas estão
corretas.
· Estão corretas as
afirmativas II, III e IV, apenas.
Resolução comentada:
a presença do topo rochoso próximo à superfície apenas limita a colocação de subsolos, não impedindo a utilização do terreno para qualquer tipo de obra.
Os
ensaios laboratoriais complementam a sondagem em campo nos pontos de maior
interesse ao projeto.
Código da questão: 61874
4)
Sempre que uma classificação dos solos é realizada, ela tem por objetivo caracterizar e possibilitar a previsão do comportamento mecânico e/ou hidráulico do material.
Considerando a caracterização e classificação
dos solos, assinale a alternativa correta:
Alternativas:
· O agrupamento dos
solos de acordo com sua textura pode ser realizado a partir do ensaio de
granulometria.
checkCORRETO
· Segundo a norma da
ABNT, a argila é a fração mais grossa na escala granulométrica.
· Considerando a
classificação HRB, o grupo A-7 é aquele com as melhores propriedades mecânicas
para aplicação em subleitos de pavimentos.
· GW, GP, GM e GC são
exemplos de solos finos, segundo o Sistema Unificado de Classificação de Solos
(SUCS).
· O IG (Índice de
Grupo) auxilia na classificação do solo no Sistema Unificado de Classificação
de Solos (SUCS).
Resolução comentada:
segundo a norma da ABNT, a argila é a fração mais fina na escala granulométrica.
O IG (Índice de Grupo) auxilia na classificação do solo no Sistema AASHTO.
Considerando a classificação HRB, o grupo A-7 é aquele com as piores propriedades mecânicas para aplicação em subleitos de pavimentos.
GW, GP, GM e GC são exemplos de solos granulares,
segundo o Sistema Unificado de Classificação de Solos (SUCS).
Código da questão: 61863
5)
Sobre a figura a seguir, analise as afirmativas e assinale-as com V (verdadeiro) ou F (falso):
(   ) A poropressão negativa indica que está ocorrendo capilaridade no solo do terreno.
(   ) A franja capilar deste solo apresenta 2 m de extensão.
(   ) As curvas 1, 2 e 3 correspondem, respectivamente, a tensão total, a pressão neutra e a tensão efetiva do solo.
(   ) A tensão total é sempre maior que a tensão efetiva de um perfil.
Assinale a alternativa
que contenha a sequência correta:
Alternativas:
· F – F – V – V.
· V – V – V – F.
· V – F – V – F.
checkCORRETO
· V – F – F – V.
· F – V – V – F.
Resolução comentada:
a franja capilar deste solo apresenta 1 m de extensão.
A tensão total não é
maior que a tensão efetiva de um perfil na região de franja capilar.
Código da questão: 61878
6)
Admitindo o solo fino como saturado, sua variação de volume quando submetido a um esforço de compressão deverá ocorrer por redução de vazios devido à expulsão da água intersticial.
A qual fenômeno que ocorre no solo o texto se
refere?
Alternativas:
· Compactação do solo.
· Estudo de tensões no
solo.
· Estudo da percolação
da água no solo.
· Adensamento do solo.
checkCORRETO
· Cisalhamento do solo.
Resolução comentada:
o adensamento ocorre
em solos finos, onde a variação de seu volume, quando submetido a um esforço de
compressão, ocorre por redução de vazios devido à expulsão da água
intersticial.
Código da questão: 61877
7)
A sobrecarga devido a um prédio cuja projeção em planta é retangular (4 x 5 m) é de 160 kPa na superfície do terreno. Considerando o perfil de solo a seguir, determine a tensão efetiva vertical inicial (σ'0), o acréscimo de tensão efetiva devido ao carregamento externo (∆σ') e o recalque por adensamento (∆H, em cm) sofrido pela camada compressível presente no perfil. Considere que a amostra de solo foi retirada do ponto de pior condição de fluxo de água (verificar condição de drenagem), exatamente do centro do carregamento e que a tensão de pré-adensamento (σ'vm) de 130 kPa.
Assinale a alternativa que apresenta, aproximadamente, os valores de σ'0, ∆σ' e H para a situação descrita:
Alternativas:
·
·
·
checkCORRETO
·
·
Resolução comentada:
iniciar pela análise da condição de drenagem: como há rocha abaixo da camada de argila (camada compressível do perfil) – condição de drenagem simples,  Hd = H e pior condição de fluxo é próximo à rocha.
Com esta determinação, calcula-se para este ponto a s’0:
s’0 = (15 x 2) + ((17-10) x 4) + ((19-10) x 4) = 94 kPa
Agora calcula-se o Ds’:
Como temos uma projeção em planta retangular (4 x 5 m) e foi dito que o ponto de análise está exatamente do centro do carregamento:
m = 2 / 10 = 0,2; n = 2,5 / 10 = 0,25 à Ir(ábaco) = 0,022
Ds’= 4 x 160 x 0,022 = 14,0 kPa
Por fim, para determinar o recalque por adensamento:
Como σ'vm > s’0 à Solo pré-adensado
Como s’0 + Ds’ ≤ σ'vm à
Código da questão: 61880
8)
Para uma determinada obra, será executada uma estrutura no formato apresentado na figura a seguir. Trata-se de uma estrutura quadrada vazada. A partir disso, calcule o acréscimo de tensão efetiva vertical nos pontos A e B indicados, situados a 3 m de profundidade. Dados: considere a carga distribuída igual a 1.000 kPa e o nível d’águano terreno abaixo de 10 m de profundidade.
Assinale a alternativa que apresenta, aproximadamente, os acréscimos de tensão nos pontos A e B:
Alternativas:
·
·
checkCORRETO
·
·
·
Resolução comentada:
Ponto A:
Ponto B:
Código da questão: 61879
9)
Classificar um solo é incluí-lo em um determinado grupo composto por solos de características e propriedades geotécnicas __________, com a finalidade de poder estimar o provável __________ para uma adequada análise do problema. Os sistemas de classificação de solos ajudam a __________ ideias e orientar __________ das investigações e obras.
Assinale a alternativa
que completa adequadamente as lacunas:
Alternativas:
· Similares; adensamento
do solo; inventar; o planejamento.
· Similares; desempenho do solo;
inventar; a execução.
· Distintas; comportamento do
solo; organizar; o planejamento.
· Distintas; desempenho do solo;
organizar; a execução.
· Similares; comportamento do
solo; organizar; o planejamento.
checkCORRETO
Resolução comentada:
classificar um solo é incluí-lo em um
determinado grupo composto por solos de características e propriedades
geotécnicas similares, com a finalidade de poder estimar o provável comportamento
do solo para uma adequada análise do problema. Os sistemas de
classificação de solos ajudam a organizar ideias e orientar o planejamento
das investigações e obras.classificar um solo é incluí-lo em um determinado grupo composto por solos de características e propriedades geotécnicas similares, com a finalidade de poder estimar o provável comportamento do solo para uma adequada análise do problema. Os sistemas de classificação de solos ajudam a organizar ideias e orientar o planejamento das investigações e obras.
Código da questão: 61862
10)
A sondagem de simples reconhecimento SPT (standard penetration test) permite ao projetista geotécnico compreender o comportamento do solo e suas características. Para isso existem correlações do valor de N (número de golpes necessários para a cravação dos 30 últimos centímetros do amostrador padrão) e os parâmetros físicos e de resistência ao cisalhamento do material.
Se um solo tipicamente arenoso apresentou N igual a 16, utilizando as correlações preditas por Marangon (2018,  p. 67), quais valores você poderia adotar para os parâmetros ângulo de atrito interno e coesão do solo, respectivamente?
Assinale a alternativa correta:
Alternativas:
· 90º e 180 kPa.
· 35º e 0 kPa.
checkCORRETO
· 15º e 0 kPa.
· 20º e 20 kPa.
· 30º e 100 kPa.
Resolução comentada:
Código da questão: 61875
