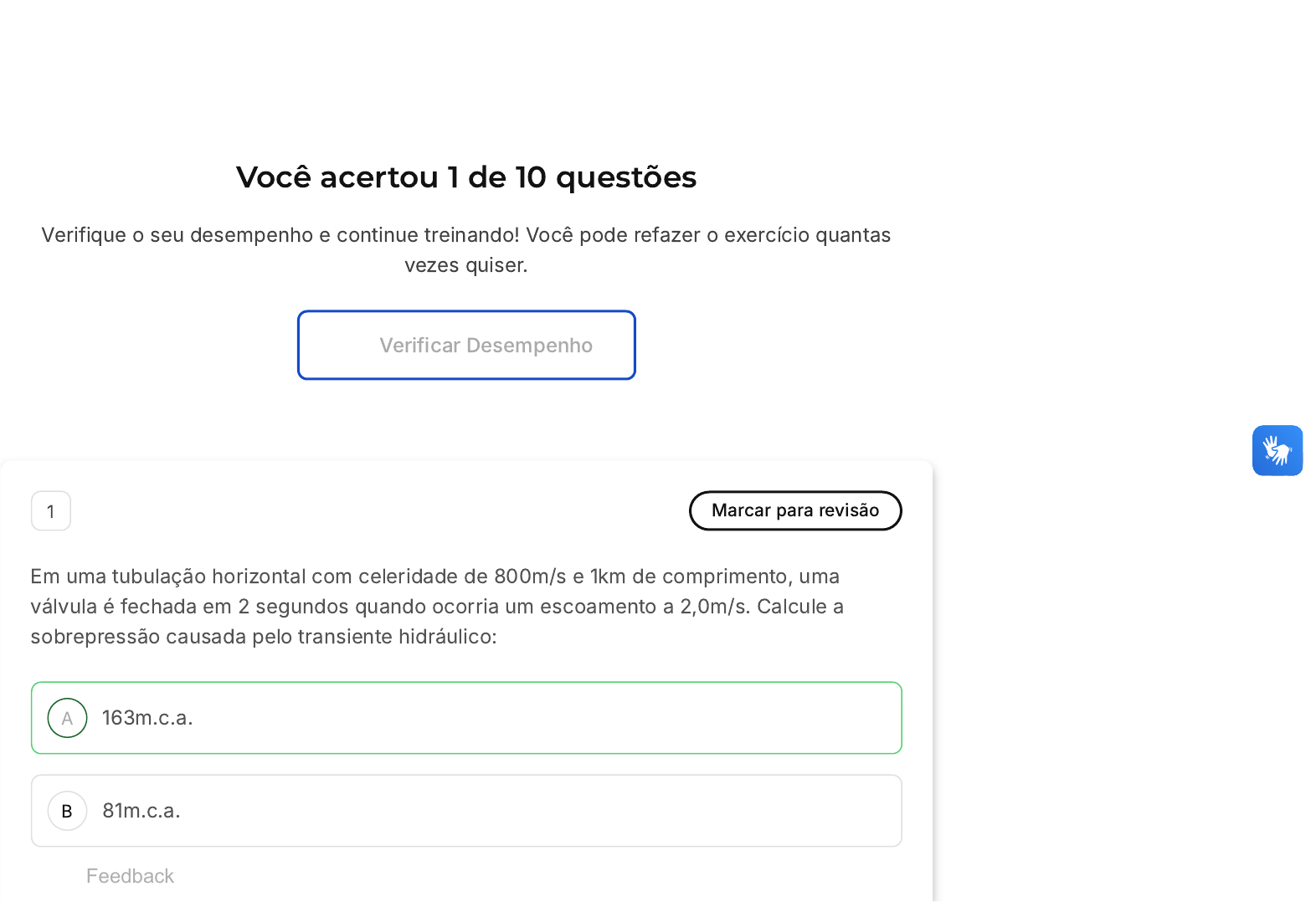

Você acertou 1 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
Em uma tubulação horizontal com celeridade de 800m/s e 1km de comprimento, uma
válvula é fechada em 2 segundos quando ocorria um escoamento a 2,0m/s. Calcule a
sobrepressão causada pelo transiente hidráulico:
163m.c.a.
81m.c.a.
Feedback
C
D
E
204m.c.a.
100m.c.a.
130m.c.a.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A sobrepressão causada pelo transiente hidráulico é calculada com base na celeridade
do escoamento e no tempo de fechamento da válvula. Neste caso, com uma
celeridade de 800m/s e um tempo de fechamento de 2 segundos, a sobrepressão
resultante é de 163m.c.a. Portanto, a alternativa correta é a "A", que indica o valor de
163m.c.a.
2 Marcar para revisão
Para a situação em que L.C.E. entre dois reservatórios é a representada pela linha vermelha
tracejada (figura a seguir), qual é o ponto de menor pressão?
A
B
C
D
E
Ponto A
Ponto B
Ponto C
Ponto D
Ponto E
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
A
B
C
D
E
Gabarito Comentado
A resposta certa é: Ponto B
3 Marcar para revisão
�CEDAE � Engenheiro Civil - 2012� Sabendo-se que a perda de carga ao longo de uma
tubulação é igual a 4,80m, a duplicação do diâmetro dessa tubulação, mantendo vazão,
coeficiente de atrito e comprimento constantes, leva a uma perda de carga igual a:
0,10m
0,15m
0,30m
0,45m
0,60m
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A questão aborda o conceito de perda de carga em uma tubulação. A perda de carga é
a energia perdida pelo fluido ao percorrer a tubulação devido ao atrito com as paredes
da mesma. No enunciado, é informado que a perda de carga inicial é de 4,80m e que o
diâmetro da tubulação é duplicado, mantendo-se a vazão, o coeficiente de atrito e o
comprimento constantes. A perda de carga é inversamente proporcional ao diâmetro
da tubulação ao quadrado, ou seja, ao duplicar o diâmetro da tubulação, a perda de
carga é dividida por quatro. Portanto, a nova perda de carga será de 4,80m/4,
resultando em 1,20m. No entanto, como a perda de carga é expressa em metros de
coluna de água, e a densidade da água é de aproximadamente 1000 kg/m³, a perda de
carga em metros de coluna de água será de 1,20m/8, resultando em 0,15m, que é a
alternativa correta.
4 Marcar para revisão
A tubulação em PVC de recalque de uma bomba em edifício tem 1'' de diâmetro nominal e
27,8mm de diâmetro interno. O comprimento é de 30m e, como singularidades, há 10
curvas 90°, um registro de globo e uma válvula de retenção leve. O desnível entre as
extremidades da tubulação é de 25m, estando a jusante mais elevada. Calculando da
maneira mais prática possível, obtenha a pressão ao final da tubulação, se foi medido
32m.c.a no início quando a vazão era de 1,0L/s:
A
B
C
D
E
�Comprimento equivalente de cada singularidade: curva de 90° = 0,6m, registro de globo =
15m e válvula de retenção leve = 3,8m.)
25,4m.c.a.
26,6m.c.a.
23,5m.c.a.
0,4m.c.a.
�1,4m.c.a.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
A questão pede para calcular a pressão ao final da tubulação. Para isso, é necessário
considerar a pressão inicial, que é de 32m.c.a, e subtrair a perda de carga devido ao
comprimento da tubulação e as singularidades (curvas, registro de globo e válvula de
retenção). O resultado desse cálculo é a pressão ao final da tubulação, que é de
0,4m.c.a, correspondendo à alternativa D.
5 Marcar para revisão
Utilizando a equação de Darcy com C � 150 �PVC�, calcule a perda de carga em um trecho
com vazão em marcha de 0,070L/s, comprimento de 200m, diâmetro de 150mm e com
ponta seca:
0,77m
0,21m
0,52m
D
E
0,28m
0,10m
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Para resolver essa questão, é necessário aplicar a equação de Darcy, que é utilizada
para calcular a perda de carga em tubulações. Nesse caso, os dados fornecidos são:
coeficiente de rugosidade C � 150 �PVC�, vazão em marcha de 0,070L/s, comprimento
do trecho de 200m, diâmetro da tubulação de 150mm e condição de ponta seca. Ao
inserir esses valores na equação de Darcy, obtemos a perda de carga de 0,28m, que
corresponde à alternativa D.
6 Marcar para revisão
�CEDAE � Engenheiro Civil - 2009� Em um sistema de abastecimento de água, a perda de
carga por atrito nos condutos é determinada, em geral, por meio de fórmulas empíricas,
que foram obtidas para condições experimentais específicas.
De acordo com a fórmula de Hazen-Williams, as perdas de carga são tão maiores quanto:
A
B
C
D
E
Maior for o diâmetro do tubo, maior for a vazão de escoamento e maior for o
coeficiente de rugosidade.
Menor for o diâmetro do tubo, maior for a vazão de escoamento e maior for o
coeficiente de rugosidade.
Menor for o diâmetro do tubo, menor for a vazão de escoamento e maior for o
coeficiente de rugosidade.
Menor for o diâmetro do tubo, maior for a vazão de escoamento e menor for o
coeficiente de rugosidade.
Maior for o diâmetro do tubo, menor for a vazão de escoamento e menor for o
coeficiente de rugosidade.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a fórmula de Hazen-Williams, que é utilizada para calcular a perda de
carga em tubulações, a perda de carga é maior quando o diâmetro do tubo é menor, a
vazão de escoamento é maior e o coeficiente de rugosidade é menor. Isso ocorre
porque um diâmetro menor do tubo aumenta a resistência ao fluxo de água, uma vazão
de escoamento maior aumenta a velocidade do fluxo de água e um coeficiente de
A
B
C
D
E
rugosidade menor indica uma superfície mais lisa, o que aumenta a resistência ao
fluxo de água. Portanto, a alternativa correta é a D� "Menor for o diâmetro do tubo,
maior for a vazão de escoamento e menor for o coeficiente de rugosidade".
7 Marcar para revisão
Calcule a vazão total de uma rede de distribuição para um bairro com 8.000 habitantes,
considerando consumo per capita de 160L/hab.dia, 18 horas de funcionamento diário e
coeficiente de dia e hora de maior consumo de 1,25 e 1,50, respectivamente.
30L/s
20L/s
37L/s
25L/s
28L/s
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
Para calcular a vazão total, é necessário considerar o número de habitantes, o
consumo per capita, as horas de funcionamento diário e os coeficientes de dia e hora
de maior consumo. Neste caso, temos 8.000 habitantes, com um consumo per capita
de 160L/hab.dia, funcionando 18 horas por dia, e coeficientes de 1,25 e 1,50. Ao
realizar os cálculos, chegamos ao valor de 37L/s, que é a vazão total da rede de
distribuição para esse bairro. Portanto, a alternativa correta é a C� 37L/s.
8 Marcar para revisão
Para a situação em que L.C.E. entre dois reservatórios é a representada pela linha vermelha
tracejada (figura a seguir), qual é o ponto de maior pressão?
A
B
C
D
E
Ponto A
Ponto B
Ponto C
Ponto D
Ponto E
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: Ponto C
A
B
C
D
E
9 Marcar para revisão
�CEDAE � Engenheiro Civil - 2009� Considere as seguintes atividades, associadas ao
projeto e operação de sistemas de abastecimento de água.
I. Desenho do traçado de um sistema de distribuição.
II. Edição das propriedades dos componentes do sistema.
III. Simulações estáticas.
IV. Simulações dinâmicas.
V. Simulação dos parâmetros de qualidade da água.
Dentre as atividades acima, aquelas possíveis de serem executadas com oprograma
EPANET são:
III, IV e V, apenas.
II, III, IV e V, apenas.
I, II e III, apenas.
I, II, III e IV, apenas.
I, II, III, IV e V.
Exercicio Escoamento Em Condutos Forçados Sair
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
O programa EPANET é uma ferramenta de software livre desenvolvida pela Agência de
Proteção Ambiental dos Estados Unidos �EPA) que permite simular o comportamento
de sistemas de distribuição de água. Ele é capaz de realizar todas as atividades
listadas na questão, ou seja, desenho do traçado de um sistema de distribuição �I�,
edição das propriedades dos componentes do sistema �II�, simulações estáticas �III�,
simulações dinâmicas �IV) e simulação dos parâmetros de qualidade da água �V�.
Portanto, a alternativa correta é a E� I, II, III, IV e V.
10 Marcar para revisão
Calculando da maneira mais prática possível, qual a vazão de equilíbrio da interligação
entre os reservatórios representada na figura a seguir?
Questão 10 de 10
Corretas �1�
Incorretas �9�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
A
B
C
D
E
36L/s
14L/s
20L/s
23L/s
10L/s
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 20L/s
