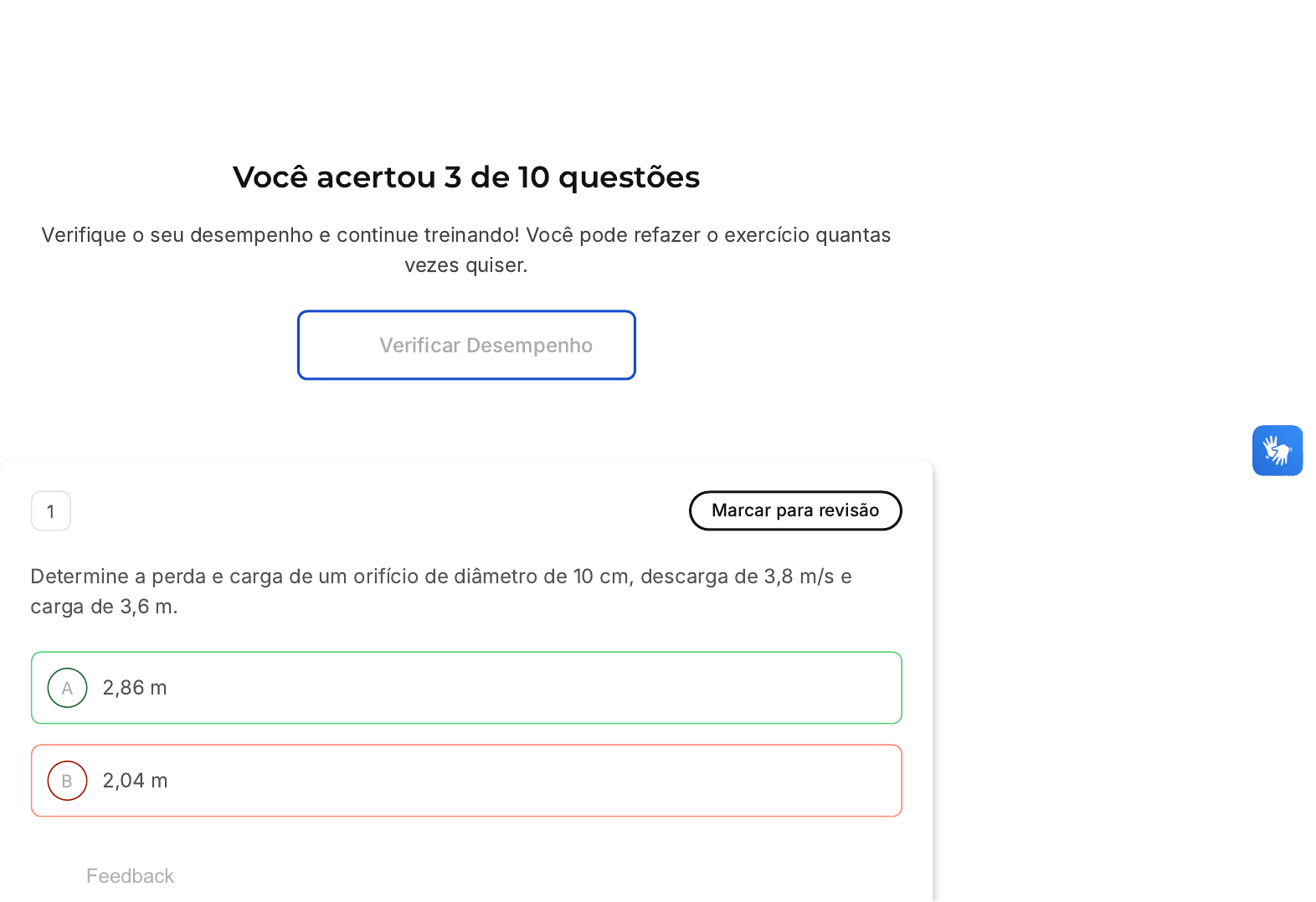

Você acertou 3 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
Determine a perda e carga de um orifício de diâmetro de 10 cm, descarga de 3,8 m/s e
carga de 3,6 m.
2,86 m
2,04 m
Feedback
C
D
E
1,38 m
1,15 m
1,57 m
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A perda de carga em um orifício é determinada por meio de cálculos hidráulicos,
levando em consideração o diâmetro do orifício, a velocidade de descarga e a carga
inicial. Neste caso, considerando um orifício de diâmetro de 10 cm, uma descarga de
3,8 m/s e uma carga de 3,6 m, a perda de carga calculada é de 2,86 m, o que
corresponde à alternativa A.
2 Marcar para revisão
Qual é a declividade mínima que um bueiro celular de concreto (n = 0,015) com seção 1,0 x
1,0 m deve ter para escoar 4,0 m³/s como conduto livre?
A
B
C
D
E
0,1 %
0,5 %
1,0 %
1,2 %
1,6 %
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A declividade mínima necessária para que um bueiro celular de concreto com as
especificações dadas escoe 4,0 m³/s como conduto livre é de 1,6%. Isso significa que,
para cada 100 metros de comprimento do bueiro, haverá uma queda de 1,6 metros.
Essa declividade é necessária para garantir que a água flua adequadamente através
do bueiro, evitando o acúmulo e possíveis inundações.
A
B
C
D
E
3 Marcar para revisão
Sabendo que um vertedouro tem seção quadrada e que a distância entre o nível de água e
o bordo inferior é de 3,0 metros, enquanto para o bordo superior é de 1,0 m, qual a área do
orifício?
1 m²
2 m²
3 m²
4 m²
5 m²
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
A área de um quadrado é calculada multiplicando-se a medida de um dos seus lados
por ela mesma. No caso do vertedouro, a distância entre o nível de água e o bordo
inferior é de 3,0 metros e a distância até o bordo superior é de 1,0 metro. Portanto, a
medida do lado do quadrado é a diferença entre essas duas distâncias, ou seja, 2,0
metros. Ao multiplicar essa medida por ela mesma �2,0 m x 2,0 m), obtemos a área do
orifício, que é de 4 m².
4 Marcar para revisão
Qual é a vazão que escoa em um canal de 1,2 m de largura, quando a altura sobre a soleira
de um vertedor, sem contrações laterais, é de 20 cm?
50 L/s
100 L/s
150 L/s
D
E
200 L/s
250 L/s
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A vazão que escoa em um canal pode ser calculada por meio de diversas fórmulas,
dependendo das características do canal e do fluido. No caso de um canal de 1,2 m de
largura, com uma altura de 20 cm sobre a soleira de um vertedor sem contrações
laterais, a vazão é de 200 L/s. Essa resposta é obtida aplicando-se as leis da física que
regem o escoamento de fluidos em canais abertos. Portanto, a alternativa correta é a
letra D, que indica uma vazão de 200 L/s.
5 Marcar para revisão
Classifique o bueiro da imagem a seguir.
A
B
C
https://www.shutterstock.com/pt/image-photo/double-box-culvert-concrete-wing-walls-
1893297055
BCSC.
BCDC.
BTSC.
D
E
BTDC.
BTTC.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: BCDC.
6 Marcar para revisão
A respeito da classificação dos vertedouros, assinale a alternativa correta.
I � Podem ser delgados se a espessura da parede for inferior a 2/3 da carga e espessa,
caso ocorra o contrário.
II � Podem ser de descarga livre ou submersa, sendo o segundo constituído por um nível de
água de saída superior ao da soleira.
III � Pode ser sem contrações laterais, se a largura da soleira for igual à largura do canal de
chegada, e com contrações de laterais, se a largura da soleira for superior à largura do
canal de chegada.
A
B
C
D
E
Somente I e II são verdadeiras.
Somente II e III são verdadeiras.
Todas as afirmativas estão corretas.
Somente a I é verdadeira.
Somente a II é verdadeira.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
As afirmações I e II estão corretas. A afirmação I descreve corretamente a
classificação dos vertedouros como delgados ou espessos, baseando-se na
espessura da parede em relação à carga. A afirmação II também está correta ao
afirmar que os vertedouros podem ser de descarga livre ou submersa, com o segundo
tipo caracterizado por um nível de água de saída superior ao da soleira. No entanto, a
afirmação III está incorreta, pois um vertedouro sem contrações laterais ocorre quando
a largura da soleira é igual à largura do canal de chegada, e com contrações laterais
quando a largura da soleira é inferior, e não superior, à largura do canal de chegada.
7 Marcar para revisão
Como é classificado um bueiro que escoa com declividade de fundo maior que a normal e
menor que a crítica?
Orifício.
Conduto forçado.
Conduto livre subcrítico.
D
E
Conduto livre crítico.
Conduto livre supercrítico.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O bueiro que escoa com declividade de fundo maior que a normal e menor que a
crítica é classificado como um conduto livre subcrítico. Isso ocorre porque a
velocidade do fluxo é menor do que a velocidade crítica, mas maior do que a
velocidade normal. Portanto, o fluxo é considerado subcrítico, o que significa que é
controlado pelas condições a jusante, ou seja, as condições do fluxo após o ponto de
observação.
8 Marcar para revisão
�Itaipu - Técnico em Hidrologia, 2015� Sobre a medição de vazões líquidas em hidrometria,
é INCORRETO afirmar:
A
B
C
D
E
Em rios de montanha, extremamente turbulentos, o método químico é o mais
utilizado para medição de vazões.
Os principais métodos de medição de vazão são: medição e integração da
distribuição de velocidade; método acústico; método volumétrico; método
químico; uso de dispositivos de geometria regular; e medição com flutuadores.
Existem diversos perfis de velocidade, em função das características do
escoamento, da geometria e do material do fundo.
Quando há necessidade de medição na superfície, ela deve ser realizada a 10
centímetros de profundidade, para que a hélice do molinete fique submersa.
Na medição convencional com molinete hidrométrico, determina-se a velocidade
média na vertical, por meio de métodos analíticos com base numa única medição,
previamente definida em função do perfil.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa E é incorreta porque na medição convencional com molinete
hidrométrico, a velocidade média na vertical não é determinada por meio de métodos
analíticos com base em uma única medição, previamente definida em função do perfil.
A
B
C
D
E
Na verdade, a velocidade média é determinada por meio de várias medições em
diferentes profundidades, que são então integradas para obter a velocidade média.
Portanto, a afirmação na alternativa E é falsa, tornando-a a resposta correta para a
pergunta sobre qual afirmação é incorreta.
9 Marcar para revisão
Qual é a capacidade de vazão como conduto livre de um bueiro tubular de concreto (n =
0,015) com 0,50 m de diâmetro e declividade de fundo de 1,5 %?
120 L/s
150 L/s
180 L/s
270 L/s
350 L/s
Questão 10 de 10
Corretas �3�
Incorretas �7�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio Estruturas Hidráulicas e Hidrometria Sair
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A capacidade de vazão de um bueiro tubular de concreto é determinada por diversos
fatores, incluindo o diâmetro do bueiro, a declividadedo fundo e o coeficiente de
rugosidade. Neste caso, com um diâmetro de 0,50 m, uma declividade de 1,5% e um
coeficiente de rugosidade de 0,015, a capacidade de vazão como conduto livre é de
270 L/s, o que corresponde à alternativa D.
10 Marcar para revisão
A respeito dos vertedores de parede fina, analise as afirmações a seguir e assinale a
alternativa correta.
I � Crista ou soleira é a parte superior da parede em que há contato com a lâmina vertente.
Se o contato da lâmina se limitar a uma aresta biselada, é dito que o vertedor é de parede
delgada.
II � Carga sobre a soleira é a diferença de cota entre o nível de água a montante.
III � A altura do vertedor é a diferença de cotas entre a soleira e o fundo do canal de
chegada.
A
B
C
D
E
Somente I e II são verdadeiras
Somente II e III são verdadeiras
Todas as afirmativas estão corretas
Somente a I é verdadeira
Somente a II é verdadeira
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
As três afirmações estão corretas. A primeira afirmação define corretamente a crista
ou soleira e a condição para que o vertedor seja considerado de parede delgada. A
segunda afirmação explica corretamente o que é a carga sobre a soleira, que é a
diferença de cota entre o nível de água a montante. A terceira afirmação descreve
corretamente a altura do vertedor, que é a diferença de cotas entre a soleira e o fundo
do canal de chegada. Portanto, a alternativa correta é a C� Todas as afirmativas estão
corretas.
