Prévia do material em texto

COZINHA
SUÍTE
SALA
BANH.
BANH.
Á. SERV.
HALL
3
PONTO DE LUZ INCANDESCENTE, PARA LÂMPADAS DE 100W OU 110V;
PONTO DE LUZ NA PAREDE (ARANDELA);
INTERRUPTOR DE TECLA SIMPLES, FOSFORESCENTE (PLACA EM
TERMOPLÁSTICO), DE EMBUTIR, 10A-250V, INSTALADA EM CAIXA DE
FERRO ESTAMPADO CHAPA Nº18, ZINCADA A FOGO, 4" X 2" FIXADA AO
ELETRODUTO POR MEIO DE BUCHA E ARRUELA;
IDEM, DE 3 TECLAS SIMPLES, 10A - 250V;3
QUADRO DE DISTRIBUIÇÃO DE ENERGIA, DE EMBUTIR EM CHAPA DE AÇO;
QUADRO TERMINAL PARA ALIMENTAÇÃO DE APARELHOS ESPECÍFICOS;
TOMADA BAIXA;
TOMADA A MEIA ALTURA;
TOMADA ALTA;

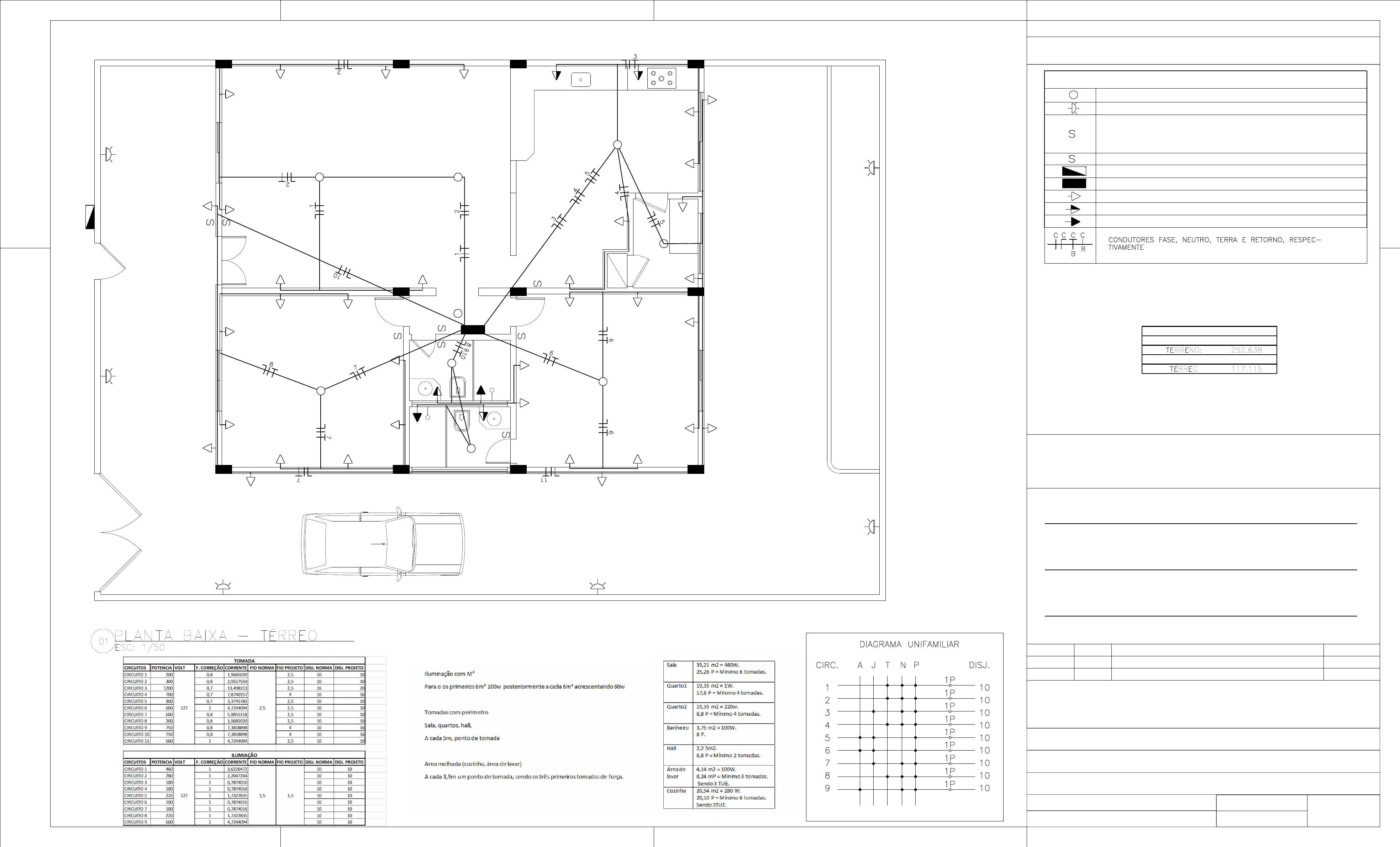

PROJETO DE SISTEMA DE INSTALAÇÕES ELÉTRICAS DA
EDIFICAÇÃO ILUSTRATIVA
694x420
ÁREA TOTAL CONSTRUÍDA
m²
ÁREA DO TERRENO
QUADRO DE ÁREAS
m²
DA OBRA (PREO)
RESPONSÁVEL PELA EXECUÇÃO
NOME COMPLETO
REGISTRO
FOLHA/REVISÃO:
ESC.:LOCAL:
SOLICITAÇÃO1:DESCRIÇÃO1:DATA1:REVISÃO1:
01/021:50TÉRREO
LOGO:
(PRPA)
AUTOR DO PROJETO
O PROPRIETÁRIO
CREA/CAU-PROJ-ARQ
NOME-PROJ-ARQ
CPF/CNPJ-PROPRIETARIO
PROPRIETÁRIO
REVISÃO2: DATA2: SOLICITAÇÃO2:DESCRIÇÃO2:
REVISÃO3: DATA3: DESCRIÇÃO3: SOLICITAÇÃO3:
DISCENTE:
DOSCENTE:
DISCIPLINA:
NOTAS:
01 - OS PONTOS QUE NÃO TÊM POTÊNCIA INDICADA SÃO DE 100VA.
ANA GABRIELLA RICHTER; JÚLIA QUINTAS; TAINARA GOMES; WALTER CRISTOVAM
EDSON AGOSTINHO MACIEL
ELETRICIDADE E INSTALAÇÕES ELÉTRICAS
DATA:TURMA:
30/11/2021NOITE
LEGENDA
