Curso:
	Georreferenciamento de Imóveis Rurais
	Disciplina:
	Sistemas de Informação e Projeções Cartográficas
	Estudante:

Observação 1: Ver Biblioteca da disciplina (ARQUIVOS - TAREFA 2).
Observação 2: A resposta para cada um dos exercícios é a tela do projeto capturada (colada abaixo do enunciado de cada exercício).
Observação 3: Abaixo da imagem informar: “TELA EXERCÍCIO 1...N” e caso haja alguma pergunta responder em seguida.
A seguir, um exemplo de como deve ser apresentada a resposta:

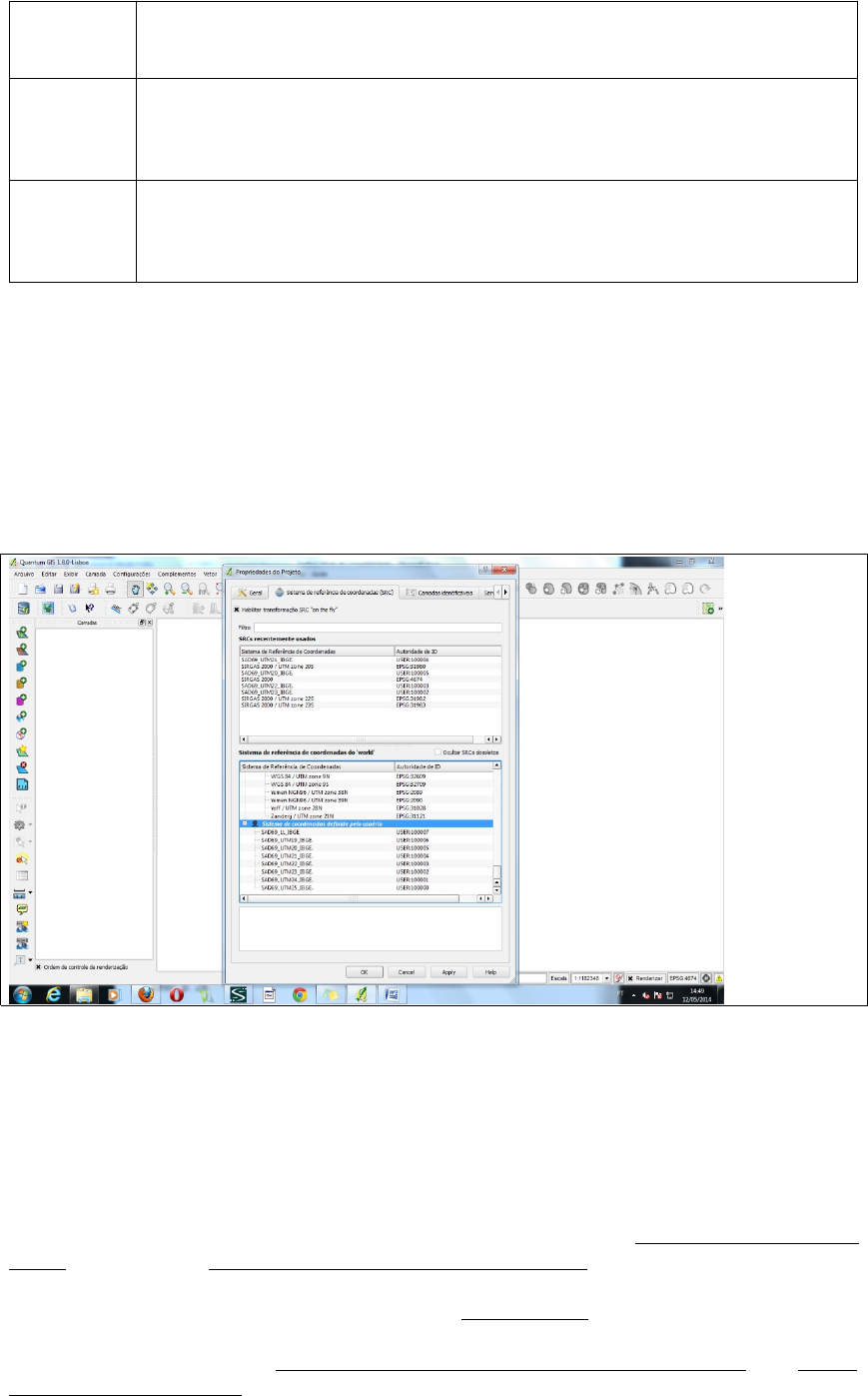

Figura1. Tela da solução do exercício 1..n
RESPOSTAS: Coordenadas geográfica, Latitude: -15° 45' 57" e Longitude: -47° 48' 50": Datum: SIRGAS 2000, Meridiano Central: 45° WGr, Fuso:23, Zona: L
EXERCÍCIO 1 (3 pontos):
0. Baixe e instale o QGIS.
0. Configure o sistema de referência do seu projeto para SIRGAS 2000 (EPSG 4674). Observação: Não esquecer de habilitar o “on the fly”.
0. Crie os SRC - Sistemas de Referência de Coordenadas personalizados utilizando os parâmetros do IBGE para todos os Fusos 19 a 25 e LL. Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar o ESPG 4674 e o conjunto Sistema de coordenadas definida pelo usuário” na janela propriedades do projeto.
EXERCÍCIO 2 (3,5):
0. Buscar complementos, instalar OpenLayers Plugins, instalar o complemento de pesquisa espacial e quaisquer outros complementos que achar interessante para o seu projeto.
0. Gerenciar complementos OpenLayers Plugins e complemento de pesquisa espacial para que sejam disponibilizados na sua barra de ferramentas.
0. Adicione a camada openlayer: Google Hybrid Layer.
0. Localize o município onde você reside utilizando as ferramentas de ZOOM e PAM, enquadre seu município na janela de visualização de mapas e ajuste a escala numérica para o valor inteiro mais próximo.
0. Do centroide aproximado do município onde você reside informe: Coordenadas geográficas, Datum, Meridiano Central, Fuso e Zona cartográficos.
0. Baixe do visualizador da INDE, Infraestrutura Nacional de Dados Espaciais, a camada “Densidade demográfica da unidade territorial (Habitante por Quilômetro quadrado)” encontrada na aba BUSCA ou na aba TEMASOCIOECONOMIAINDICADORES SOCIAIS.
0. Da camada baixada no item anterior localize o município onde você reside, selecione-o, mande salvar como e após salvo o adicione ao seu projeto e em propriedades da camada mostrar o rótulo NOME configure as propriedades do rótulo a seu gosto.
Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar toda extensão territorial do seu município, o nome dele com o openlayers de fundo e informe os dados solicitados no item 2.5.
EXERCÍCIO 3 (2,5 pontos):
0. Remova a camada Google Hybrid Layer e reconfigure o sistema de referência para SIRGAS 2000.
0. Classifique a camada shapefile (Densidade demográfica da unidade territorial), utilizando a codificação LATIN1, com estilo graduado, a coluna DensDemog, em 10 classes e modo Contagem Igual.
0. Localize o município onde reside e responda: Qual o nome e a densidade demográfica dele? (Obs.: com apenas 2 casa decimais).
Cole abaixo a tela do seu projeto no QGIS enquadrando toda a extensão territorial do Brasil e a resposta para a pergunta.
EXERCÍCIO 4 (3 pontos):
0. Adicione a camada vetorial IMOVEIS_PRIVADOS_CERTIFICADOS_MG_24062015;
0. Adicione o arquivo PERIMETRO1, utilizando o complemento de consulta espacial responda: Existe sobreposição entre os PERIMETRO1 e seus vizinhos certificados? Caso exista, informe o ID10 e o número da certificação de cada um dos imóveis sobrepostos.
Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar vértice sobreposto, caso exista, se não existir enquadre o limite do PERIMETRO1.
EXERCÍCIO 5 (8 pontos):
Passo 1. Baixe e instale o PostGIS e crie um banco de dados com o seu nome. Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar o banco de dados criado.
Passo 2. Baixe do visualizador da INDE, a camada “bcim_lim_unidade_federacao” encontrada na aba BUSCA ou na aba TEMAMAPEAMENTO BÁSICO TERRESTRE BASES TOPOGRÁFICAS CONTÍNUAS.
Passo 3. No QGIS remova todas as camadas existentes e adicione, como tabelas no PostGIS, dentro do banco criado e no esquema public, os arquivos: IMOVEIS_PRIVADOS_CERTIFICADOS_MG_24062015, PERIMETRO1 e BCIM_LIM_UNIDADE_FEDERACAO. Cole abaixo a tela do seu projeto no QGIS ou PostGIS de maneira que seja possível visualizar a relação de camadas inseridas.
Passo 4. Conecte seu projeto QGIS ao geoserviço externo WMS FLORESTAS PÚBLICAS pelo caminho: http://mapas.mma.gov.br/cgi-bin/mapserv?map=/opt/www/html/webservices/florestaspublicas.map& E adicione ao seu projeto o mapa de florestas públicas. Enquadre ao território brasileiro, capture a tela do projeto (prntScr) apresente como solução, analise visualmente e responda: Existe alguma floresta pública inserida, total ou parcialmente, ao município onde reside?
Passo 5. Conecte seu projeto QGIS ao banco de dados criado no PostGIS e adicione as camadas IMOVEIS_PRIVADOS_CERTIFICADOS_MG_24062015, PERIMETRO1 e BCIM_LIM_UNIDADE_FEDERACAO ao seu projeto.
Passo 6. No QGIS crie uma nova camada vetorial do tipo shapefile polígono e nesta camada faça o desenho de uma área que enquadre com sobra o PERÍMETRO 1 e salve com o nome ENTORNO_IMOVEL.
Passo 7. Enquadre o polígono ENTORNO_IMÓVEL, customize as camadas ordenando e definindo cores e espessuras correspondentes e crie um NOVO COMPOSITOR DE IMPRESSÃO da maneira que ilustrar melhor seu trabalho e apresentando as informações:
· TÍTULO: GEORREFERENCIAMENTO DO IMÓVEL RURAL;
· LEGENDA;
· INFORMAÇÕES TÉCNICAS (seu nome, nome da disciplina, curso, universidade, projeção cartográfica, data e escala).
· JANELA DE VISUALIZAÇÃO GERAL com as camadas UNIDADE DA FEDERAÇÃO enquadrando a UF correspondente e ENTORNO_IMOVEL. Dê o TÍTULO: ÁREA IMÓVEL RURAL.
Para correção dos passos 5 a 7, exporte seu mapa como imagem e cole abaixo.
Salve toda sua tarefa em PDF e encaminhe pelo portal para correção.
