Questão 1/10 - Eletrônica de Potência
  Ler em voz alta

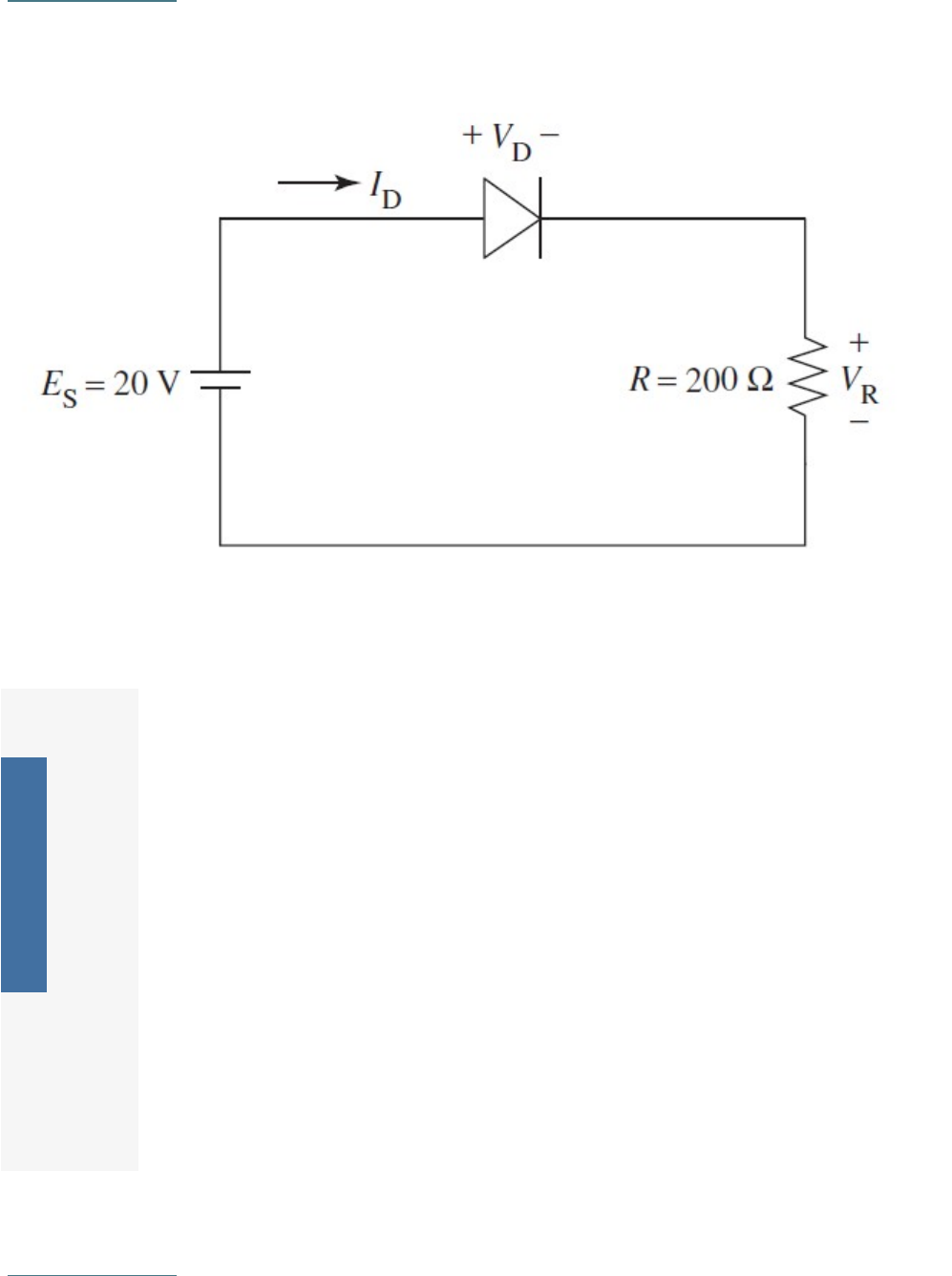

Considerando o modelo do diodo ideal, determine a tensão do diodo (VD), a tensão no resistor (VR) e a corrente do diodo (ID).
Nota: 0.0Você não pontuou essa questão

	A

	VD = 0 V, VR = 20 V e ID = 0,2 A;

	B

	VD = 0 V, VR = 20 V e ID = 0,1 A;
Diodo conduz
VD = 0 V
VR = 20 V – 0 V = 20 V
ID = VR/R = 20/200 = 0,1 A

	C

	VD = 20 V, VR = 0 V e ID = 0,2 A;
Você assinalou essa alternativa (C)

	D

	VD = 0 V, VR = 0 V e ID = 0 A.
Questão 2/10 - Eletrônica de Potência
  Ler em voz alta
Com o passar dos anos, a indústria dos dispositivos semicondutores foi crescendo e desenvolvendo componentes e circuitos cada vez mais complexos, a base de diodos. Em 1948, na Bell Telephone, um grupo de pesquisadores, liderados por Shockley, apresentou um dispositivo formado por três camadas de material semicondutor com tipos alternados, ou seja, um dispositivo com duas junções. O dispositivo recebeu o nome de TRANSÍSTOR.
O principio do transístor é poder controlar a corrente. Nesse contexto, qual alternativa descreve os tres terminais ou camadas do transistor bipolar de junção?
Nota: 0.0Você não pontuou essa questão

	A

	Anodo, Catodo e Gate

	B

	Anodo1, Anodo2 e Gate

	C

	Pino1, Pino2, Pino3
Você assinalou essa alternativa (C)

	D

	Emissor, Base, Coletor
AULA 01 - TEMA 03

	E

	Terminal Principal 1, Terminal Principal 2, Porta
Questão 3/10 - Eletrônica de Potência
  Ler em voz alta
Exemplo de tiristores, podemos citar o SCR e o TRIAC. No caso do tiristor SCR este se assemelha a uma fechadura pelo fato da corrente poder fluir pelo dispositivo em um único sentido, entrando pelo terminal de anodo e saindo pelo terminal de catodo. No entanto difere de um diodo porque mesmo quando o dispositivo está diretamente polarizado ele não consegue entrar em condução enquanto não ocorrer a ativação do seu terminal de controle (terminal denominado porta, ou gate em inglês).
Qual é a definição de IG (corrente de gate)?
Nota: 0.0Você não pontuou essa questão

	A

	Corrente que faz disparar a condução do Tiristor  SCR
AULA 01 - TEMA 04

	B

	Corrente de alimentação do Tiristor  SCR

	C

	Corrente de Fuga do Tiristor SCR
Você assinalou essa alternativa (C)

	D

	Corrente de Fuga do Catodo

	E

	Corrente de Fuga do Anodo
Questão 4/10 - Eletrônica de Potência
  Ler em voz alta
Os SCRs (Silicon Controlled Rectifier) são dispositivos semicondutores cuja condição de sentido direto é comandável através da aplicação de um pulso de corrente ao terminal de Porta (ou gate em inglês). A condução, uma vez iniciada se mantém, mesmo na ausência do sinal no terminal de porta, até que a corrente que o atravessa caia abaixo de um determinado valor, o qual denominamos de Corrente de Manutenção de Condução, em inglês Holding Current (IH). Em sentido inverso, o SCR comporta-se como um diodo normal.
Quando utilizamos o SCR no circuito de retificador de meia onda, em que semiciclo devemos efetuar o disparo?
Nota: 10.0

	A

	semiciclo positivo
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 01

	B

	semiciclo negativo

	C

	nos dois semiciclos

	D

	nenhum semiciclo

	E

	depende da potência do Tiristor SCR
Questão 5/10 - Eletrônica de Potência
  Ler em voz alta
Os transistores BJT podem ser usados em 3 regiões de operação: corte, ativa e saturação. Sobre essas regiões, analise as afirmações:
I – Para um BJT passar para o estado de “ligado” ou saturação as junções base-emissor e base -coletor devem ser polarizadas diretamente.
II -  Para um BJT passar para o estado de “desligado” ou corte as junções base-emissor e base-coletor devem ser polarizadas inversamente.
III – No  ponto de operação ideal de um transistor NPN saturado a tensão VCE pode ser considerada igual a zero;
IV - No  ponto de operação ideal de um transistor NPN em corte a corrente de coletor pode ser considerada igual a zero.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!
AULA 01 - TEMA 03

	B

	Apenas a I, III e IV são verdadeiras;

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras.

	E

	Apenas a I e IV são verdadeiras.
Questão 6/10 - Eletrônica de Potência
  Ler em voz alta
A junção PN pode ser polarizada diretamente ou inversamente. Sobre a polarização da junção PN, assinale a única alternativa verdadeira:
Nota: 10.0

	A

	Na polarização direta o terminal positivo da fonte é conectado ao terminal do substrato N e o terminal negativo ao substrato P;

	B

	Na polarização direta a junção PN passa a conduzir uma corrente resultante devido aos portadores majoritários, chamada corrente direta.
Você assinalou essa alternativa (B)
Você acertou!
AULA 01 - TEMA 02

	C

	Na polarização inversa real do diodo a corrente é zero.

	D

	A tensão reversa pode ser aumentada sem levar em consideração as características do diodo.

	E

	Na polarização direta a junção PN funciona como um capacitor.
Questão 7/10 - Eletrônica de Potência
  Ler em voz alta
O retificador da figura abaixo é alimentado pela tensão eficaz de 127 V, com uma resistência de 100 ?. Calcular a tensão e a corrente média na carga, e assinale a alternativa correta.
Nota: 10.0

	A

	60 V e 1 A

	B

	30 V e 0,52 A

	C

	57,11 V e 0,57 A
Você assinalou essa alternativa (C)
Você acertou!
Vo(avg)=0,318×√2×127=57,11VIo(avg)=Vo(avg)R=0,57AVo(avg)=0,318×2×127=57,11VIo(avg)=Vo(avg)R=0,57A
AULA 02 - TEMA 01

	D

	56,10 v 0,56 A

	E

	60,32 V e 0,5 A
Questão 8/10 - Eletrônica de Potência
  Ler em voz alta
A invenção do tiristor no fim dos anos 50 do século passado foi responsável por um grande surto de evolução tecnológica da eletrônica de potência, que se estendeu pelos anos 60 e propiciou no anos 70 o início da implantação da eletrônica de potência em escala industrial. A principal vantagem dos tiristores é o controle de grande quantidade de energia. Essa característica faz com que esses dispositivos sejam utilizados tanto no controle eletrônico de potência quanto na conversão de energia.
O que é Região de bloqueio Reverso no Tiristor SCR?
Nota: 0.0Você não pontuou essa questão

	A

	Região onde conduz a energia máxima

	B

	Região onde se conduz somente uma corrente de fuga
AULA 01 - TEMA 04

	C

	Região de trabalho do SCR
Você assinalou essa alternativa (C)

	D

	Região inexistente no SCR

	E

	Região do SCR que funciona como Indutor
Questão 9/10 - Eletrônica de Potência
  Ler em voz alta
Os componentes semicondutores de chaveamento são extremamente importantes para eletrônica de potência. Sobre esses componentes, avalie as seguintes proposições:
I – OS diodos, transistores BJTs, MOSFETs, SCRs e TRIACS podem ser usados como chaves;
II – Em eletrônica de potência transistores são operados em alta frequência, a fim de converter e controlar a energia elétrica com o mínimo de perdas possíveis;
III – A perda de potência em um componente chaveador é muito pequena, pois quando está fechado a tensão é baixa e quando está aberto a corrente é quase nula;
IV – Ao usar o modelo de uma chave sendo ideal, pode-se considerar que liga e desliga instantaneamente e não dissipa potência.

Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!

	B

	Apenas a I, III e IV são verdadeiras;

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 10/10 - Eletrônica de Potência
  Ler em voz alta
Como o transistor bipolar é um dispositivo de três terminais, existem basicamente três maneiras possíveis de conectá-lo dentro de um circuito eletrônico, sendo um terminal comum à entrada e à saída. Cada método de conexão responde diferentemente ao seu sinal de entrada dentro de um circuito, já que as características estáticas do transistor variam de acordo com cada arranjo do circuito.
E escolha a alternativaque diz qual configuração esta montado o transistor?
Nota: 0.0Você não pontuou essa questão

	A

	Configuração base comum

	B

	Configuração Coletor comum

	C

	Configuração anodo comum
Você assinalou essa alternativa (C)

	D

	Configuração catodo comum

	E

	Configuração emissor comum
AULA 01 - TEMA 03
Questão 1/10 - Eletrônica de Potência
  Ler em voz alta
Quando a carga é RL é adicionada ao retificador a tiristor temos uma mudança no seu funcionamento. Sobre a carga RL em um retificador meia onda a tiristor, avalie as avalie as afirmações:
I – Durante o semiciclo positivo e quando o tiristor for acionado, a corrente na carga aumentara devagar, uma vez que a indutância forcará a corrente a se atrasar em relação a tensão;
II – Durante o tempo que o tiristor conduzir a tensão na carga será positiva e o indutor estará armazenando energia em seu campo magnético;
III - Quando a tensão aplicada se tornar negativa, o tiristor ficara inversamente polarizado;
IV – Mesmo com o tiristor inversamente polarizado durante o semiciclo negativo a energia armazenada no campo magnético do indutor manterá uma corrente direta através da carga.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 02

	B

	Apenas a I, III e IV são verdadeiras;

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 2/10 - Eletrônica de Potência
  Ler em voz alta
Como o transistor bipolar é um dispositivo de três terminais, existem basicamente três maneiras possíveis de conectá-lo dentro de um circuito eletrônico, sendo um terminal comum à entrada e à saída. Cada método de conexão responde diferentemente ao seu sinal de entrada dentro de um circuito, já que as características estáticas do transistor variam de acordo com cada arranjo do circuito.
E escolha a alternativa que diz qual configuração esta montado o transistor?
Nota: 0.0Você não pontuou essa questão

	A

	Configuração base comum
Você assinalou essa alternativa (A)

	B

	Configuração Coletor comum

	C

	Configuração anodo comum

	D

	Configuração catodo comum

	E

	Configuração emissor comum
AULA 01 - TEMA 03
Questão 3/10 - Eletrônica de Potência
  Ler em voz alta
A junção p-n é o bloco de construção fundamental da eletrônica. Sobre a junção PN, avalie as avalie as seguintes proposições:
I - O material do tipo N tem muitos elétrons livres (carregados negativamente) que podem percorrer o material.
II - O material do tipo P tem muiitas lacunas livres (carregados negativamente) que podem se mover através do material.
III - A junção PN é formada pela união de um tipo semicondutor tipo P e outro tipo N.
IV - Na interface de uma junção PN desenvolve-se uma região de depleção com o lado N carregado positivamente e o lado P carregado negativamente. Para a diferença de potencial existente dá-se o nome de barreira de potencial.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, III e IV são verdadeiras;
Você assinalou essa alternativa (B)
Você acertou!
· Proposição I: Verdadeira. No material do tipo N, há um excesso de elétrons livres que são carregados negativamente, o que permite que eles se movam facilmente através do material. Isso é uma característica fundamental dos semicondutores do tipo N, onde o material é dopado com átomos que possuem mais elétrons de valência do que o material semicondutor base, geralmente silício.
· Proposição II: Falsa. No material do tipo P, as "lacunas" são regiões onde um elétron está ausente, criando um "buraco" que se comporta como uma carga positiva, e não negativa. As lacunas movem-se através do material na direção oposta ao fluxo de elétrons, mas são consideradas como cargas positivas.
· Proposição III: Verdadeira. A junção PN é formada pela união de um semicondutor tipo P (com excesso de lacunas positivas) e um semicondutor tipo N (com excesso de elétrons livres). Esta junção é a base para a operação de muitos dispositivos semicondutores, como diodos, transistores e circuitos integrados.
· Proposição IV: Verdadeira. Na interface de uma junção PN, ocorre uma redistribuição de cargas, levando à formação de uma região de depleção. Nesta região, o lado N, que tinha excesso de elétrons, se torna positivamente carregado, e o lado P, que tinha excesso de lacunas, se torna negativamente carregado. Isso cria uma barreira de potencial que impede o fluxo de corrente contínua através da junção, a menos que uma tensão externa seja aplicada para superar essa barreira.
AULA 01 - TEMA 02

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 4/10 - Eletrônica de Potência
  Ler em voz alta
Exemplo de tiristores, podemos citar o SCR e o TRIAC. No caso do tiristor SCR este se assemelha a uma fechadura pelo fato da corrente poder fluir pelo dispositivo em um único sentido, entrando pelo terminal de anodo e saindo pelo terminal de catodo. No entanto difere de um diodo porque mesmo quando o dispositivo está diretamente polarizado ele não consegue entrar em condução enquanto não ocorrer a ativação do seu terminal de controle (terminal denominado porta, ou gate em inglês).
Qual é a definição de IG (corrente de gate)?
Nota: 10.0

	A

	Corrente que faz disparar a condução do Tiristor  SCR
Você assinalou essa alternativa (A)
Você acertou!
AULA 01 - TEMA 04

	B

	Corrente de alimentação do Tiristor  SCR

	C

	Corrente de Fuga do Tiristor SCR

	D

	Corrente de Fuga do Catodo

	E

	Corrente de Fuga do Anodo
Questão 5/10 - Eletrônica de Potência
  Ler em voz alta
Quando uma carga RL é adicionada ao retificador meia onda a saída apresenta algumas diferenças em relação a carga puramente resistiva. Sobre o circuito com carga RL, avalie as afirmações:
I – Na presença de um indutor o diodo não deixa de conduzir no final do semiciclo positivo.
II – O diodo conduz por um tempo durante o semiciclo negativo, até um ângulo definido como ϕϕ;
III – O diodo conduz por um tempo durante o semiciclo negativo porque a corrente da carga se mantem devido ao indutor.
IV – A corrente na carga é composta por uma parcela de regime permanente e outra corrente devido ao regime transitório.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!
AULA 02 - TEMA 02

	B

	Apenas a I, III e IV são verdadeiras;

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 6/10 - Eletrônica de Potência
  Ler em voz alta
O fator de potência (FP) indica a eficiência com que a energia consumida está sendo convertida em trabalho útil. Ele é definido como a razão entre a potência ativa (P) e a potência aparente (S). Considerando um diodo ideal, qual será o fator de potência no circuito da figura abaixo, onde a carga é de R=50 O, e a fonte é uma senoidal com 12V eficaz (Vef), corrente eficaz de 169,7 mA, e frequência de 60 Hz?
Nota: 0.0Você não pontuou essa questão

	A

	0,585
Você assinalou essa alternativa (A)

	B

	1,2

	C

	0,707
AULA 02 - TEMA 01

	D

	0,813

	E

	0,323
Questão 7/10 - Eletrônica de Potência
  Ler em voz alta
Com o passar dos anos, a indústria dos dispositivos semicondutores foi crescendo e desenvolvendo componentes e circuitos cada vez mais complexos, a base de diodos. Em 1948, na Bell Telephone, um grupo de pesquisadores, liderados por Shockley, apresentou um dispositivo formado por três camadas de material semicondutor com tipos alternados, ou seja, um dispositivo com duas junções. O dispositivo recebeu o nome de TRANSÍSTOR.
O principio do transístor é poder controlar a corrente. Nesse contexto, qual alternativa descreve os tres terminais ou camadas do transistor bipolar de junção?
Nota: 0.0Você não pontuou essa questão

	A

	Anodo, Catodo e Gate
Você assinalou essaalternativa (A)

	B

	Anodo1, Anodo2 e Gate

	C

	Pino1, Pino2, Pino3

	D

	Emissor, Base, Coletor
AULA 01 - TEMA 03

	E

	Terminal Principal 1, Terminal Principal 2, Porta
Questão 8/10 - Eletrônica de Potência
  Ler em voz alta
Considerando o modelo do diodo ideal, determine a tensão do diodo (VD), a tensão no resistor (VR) e a corrente do diodo (ID).
Nota: 0.0Você não pontuou essa questão

	A

	VD = 0 V, VR = 20 V e ID = 0,2 A;
Você assinalou essa alternativa (A)

	B

	VD = 0 V, VR = 20 V e ID = 0,1 A;
Diodo conduz
VD = 0 V
VR = 20 V – 0 V = 20 V
ID = VR/R = 20/200 = 0,1 A

	C

	VD = 20 V, VR = 0 V e ID = 0,2 A;

	D

	VD = 0 V, VR = 0 V e ID = 0 A.
Questão 9/10 - Eletrônica de Potência
  Ler em voz alta
A invenção do tiristor no fim dos anos 50 do século passado foi responsável por um grande surto de evolução tecnológica da eletrônica de potência, que se estendeu pelos anos 60 e propiciou no anos 70 o início da implantação da eletrônica de potência em escala industrial. A principal vantagem dos tiristores é o controle de grande quantidade de energia. Essa característica faz com que esses dispositivos sejam utilizados tanto no controle eletrônico de potência quanto na conversão de energia.
O que é Região de bloqueio Reverso no Tiristor SCR?
Nota: 10.0

	A

	Região onde conduz a energia máxima

	B

	Região onde se conduz somente uma corrente de fuga
Você assinalou essa alternativa (B)
Você acertou!
AULA 01 - TEMA 04

	C

	Região de trabalho do SCR

	D

	Região inexistente no SCR

	E

	Região do SCR que funciona como Indutor
Questão 10/10 - Eletrônica de Potência
  Ler em voz alta
Os tiristores são dispositivos conhecidos como PNPN, pois são compostos por quatro camadas. Sobre os tiristores avalie as afirmações:
I – O SCR é um componente que conduz em uma unica direção e tem seu disparo controlado através de um pino chamado porta
II -  Depois do disparo do SCR se o sinal da porta for retirado o componente deixa de conduzir.
III – O DIAC é um componente que funciona como um diodo bidirecional e opera como dois diodos ligados em contraposição em série
IV – O disparo do TRIAC pode ocorrer em quatro quadrantes.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, III e IV são verdadeiras;
Você assinalou essa alternativa (B)
Você acertou!
AULA 01 - TEMA 04

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 1/10 - Eletrônica de Potência
  Ler em voz alta
Quando a carga é RL é adicionada ao retificador a tiristor temos uma mudança no seu funcionamento. Sobre a carga RL em um retificador meia onda a tiristor, avalie as avalie as afirmações:
I – Durante o semiciclo positivo e quando o tiristor for acionado, a corrente na carga aumentara devagar, uma vez que a indutância forcará a corrente a se atrasar em relação a tensão;
II – Durante o tempo que o tiristor conduzir a tensão na carga será positiva e o indutor estará armazenando energia em seu campo magnético;
III - Quando a tensão aplicada se tornar negativa, o tiristor ficara inversamente polarizado;
IV – Mesmo com o tiristor inversamente polarizado durante o semiciclo negativo a energia armazenada no campo magnético do indutor manterá uma corrente direta através da carga.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 02

	B

	Apenas a I, III e IV são verdadeiras;

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 2/10 - Eletrônica de Potência
  Ler em voz alta
A junção PN pode ser polarizada diretamente ou inversamente. Sobre a polarização da junção PN, assinale a única alternativa verdadeira:
Nota: 10.0

	A

	Na polarização direta o terminal positivo da fonte é conectado ao terminal do substrato N e o terminal negativo ao substrato P;

	B

	Na polarização direta a junção PN passa a conduzir uma corrente resultante devido aos portadores majoritários, chamada corrente direta.
Você assinalou essa alternativa (B)
Você acertou!
AULA 01 - TEMA 02

	C

	Na polarização inversa real do diodo a corrente é zero.

	D

	A tensão reversa pode ser aumentada sem levar em consideração as características do diodo.

	E

	Na polarização direta a junção PN funciona como um capacitor.
Questão 3/10 - Eletrônica de Potência
  Ler em voz alta
Os transistores BJT podem ser usados em 3 regiões de operação: corte, ativa e saturação. Sobre essas regiões, analise as afirmações:
I – Para um BJT passar para o estado de “ligado” ou saturação as junções base-emissor e base -coletor devem ser polarizadas diretamente.
II -  Para um BJT passar para o estado de “desligado” ou corte as junções base-emissor e base-coletor devem ser polarizadas inversamente.
III – No  ponto de operação ideal de um transistor NPN saturado a tensão VCE pode ser considerada igual a zero;
IV - No  ponto de operação ideal de um transistor NPN em corte a corrente de coletor pode ser considerada igual a zero.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!
AULA 01 - TEMA 03

	B

	Apenas a I, III e IV são verdadeiras;

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras.

	E

	Apenas a I e IV são verdadeiras.
Questão 4/10 - Eletrônica de Potência
  Ler em voz alta
Considerando o modelo do diodo ideal, determine a tensão do diodo (VD), a tensão no resistor (VR) e a corrente do diodo (ID).
Nota: 10.0

	A

	VD = 0 V, VR = 20 V e ID = 0,2 A;

	B

	VD = 0 V, VR = 20 V e ID = 0,1 A;
Você assinalou essa alternativa (B)
Você acertou!
Diodo conduz
VD = 0 V
VR = 20 V – 0 V = 20 V
ID = VR/R = 20/200 = 0,1 A

	C

	VD = 20 V, VR = 0 V e ID = 0,2 A;

	D

	VD = 0 V, VR = 0 V e ID = 0 A.
Questão 5/10 - Eletrônica de Potência
  Ler em voz alta
Como o transistor bipolar é um dispositivo de três terminais, existem basicamente três maneiras possíveis de conectá-lo dentro de um circuito eletrônico, sendo um terminal comum à entrada e à saída. Cada método de conexão responde diferentemente ao seu sinal de entrada dentro de um circuito, já que as características estáticas do transistor variam de acordo com cada arranjo do circuito.
E escolha a alternativa que diz qual configuração esta montado o transistor?
Nota: 10.0

	A

	Configuração base comum

	B

	Configuração Coletor comum

	C

	Configuração anodo comum

	D

	Configuração catodo comum

	E

	Configuração emissor comum
Você assinalou essa alternativa (E)
Você acertou!
AULA 01 - TEMA 03
Questão 6/10 - Eletrônica de Potência
  Ler em voz alta
O fator de potência (FP) indica a eficiência com que a energia consumida está sendo convertida em trabalho útil. Ele é definido como a razão entre a potência ativa (P) e a potência aparente (S). Considerando um diodo ideal, qual será o fator de potência no circuito da figura abaixo, onde a carga é de R=50 O, e a fonte é uma senoidal com 12V eficaz (Vef), corrente eficaz de 169,7 mA, e frequência de 60 Hz?
Nota: 0.0Você não pontuou essa questão

	A

	0,585

	B

	1,2

	C

	0,707
AULA 02 - TEMA 01

	D

	0,813

	E

	0,323
Você assinalou essa alternativa (E)
Questão 7/10 - Eletrônica de Potência
  Ler em voz alta
Um diodo de potência deve ser protegido contra sobretensão, sobrecorrente e
transitórios. Sobre essas proteções, avalie as seguintes proposições:
I – Para proteger contra sobretensão deve-se projetar o diodo para operar em uma tensão reversa duas vezes maior que a esperada;
II – Para proteger o diodo contra sobrecorrente deve-se usar capacitores;
III – Para proteger o diodo contra transitórios deve-se usar um circuito RC em paralelo denominado snubber;
IV - Para proteger o diodo contra sobrecorrente deve-se usar fusíveis.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;B

	Apenas a I, III e IV são verdadeiras;
Você assinalou essa alternativa (B)
Você acertou!

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 8/10 - Eletrônica de Potência
  Ler em voz alta
Os SCRs (Silicon Controlled Rectifier) são dispositivos semicondutores cuja condição de sentido direto é comandável através da aplicação de um pulso de corrente ao terminal de Porta (ou gate em inglês). A condução, uma vez iniciada se mantém, mesmo na ausência do sinal no terminal de porta, até que a corrente que o atravessa caia abaixo de um determinado valor, o qual denominamos de Corrente de Manutenção de Condução, em inglês Holding Current (IH). Em sentido inverso, o SCR comporta-se como um diodo normal.
Quando utilizamos o SCR no circuito de retificador de meia onda, em que semiciclo devemos efetuar o disparo?
Nota: 10.0

	A

	semiciclo positivo
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 01

	B

	semiciclo negativo

	C

	nos dois semiciclos

	D

	nenhum semiciclo

	E

	depende da potência do Tiristor SCR
Questão 9/10 - Eletrônica de Potência
  Ler em voz alta
Com o passar dos anos, a indústria dos dispositivos semicondutores foi crescendo e desenvolvendo componentes e circuitos cada vez mais complexos, a base de diodos. Em 1948, na Bell Telephone, um grupo de pesquisadores, liderados por Shockley, apresentou um dispositivo formado por três camadas de material semicondutor com tipos alternados, ou seja, um dispositivo com duas junções. O dispositivo recebeu o nome de TRANSÍSTOR.
O principio do transístor é poder controlar a corrente. Nesse contexto, qual alternativa descreve os tres terminais ou camadas do transistor bipolar de junção?
Nota: 10.0

	A

	Anodo, Catodo e Gate

	B

	Anodo1, Anodo2 e Gate

	C

	Pino1, Pino2, Pino3

	D

	Emissor, Base, Coletor
Você assinalou essa alternativa (D)
Você acertou!
AULA 01 - TEMA 03

	E

	Terminal Principal 1, Terminal Principal 2, Porta
Questão 10/10 - Eletrônica de Potência
  Ler em voz alta
O nome Tiristor engloba uma família de dispositivos semicondutores multicamadas, que operam em regime de chaveamento, tendo em comum uma estrutura de no mínimo quatro camadas semicondutoras numa sequência P-N-P-N (três junções semicondutoras), apresentando um comportamento funcional.
Quais dos componentes a seguir é da família dos tiristores?
Nota: 10.0

	A

	Capacitor

	B

	Indutor

	C

	SCR
Você assinalou essa alternativa (C)
Você acertou!
AULA 01 - TEMA 04

	D

	Cristal

	E

	Memória
Questão 1/10 - Eletrônica de Potência
  Ler em voz alta
Com base no retificador mostrado na figura abaixo, calcule a tensão e a corrente médias na carga considerando: ângulo de disparo de 60°, tensão eficaz (Vef) de 220 V e resistência (R) de 8 ΩΩ ?.
Assinale a alternativa correspondente aos valores calculados para a tensão e corrente médias.
Nota: 10.0

	A

	60 V e 8 A

	B

	74,28 V e 9,29 A
Você assinalou essa alternativa (B)
Você acertou!
Vm=√2×220=311,13VVo(avg)=√2×220×(1+cos60∘)2π=74,28VIo(avg)=74,288=9,29AAULA 03 – TEMA 01Vm=2×220=311,13VVo(avg)=2×220×(1+cos⁡60∘)2π=74,28VIo(avg)=74,288=9,29AAULA 03 – TEMA 01

	C

	52,52 V e 6,57 A

	D

	54 V e 8,57 A

	E

	84,52 V e 1028 A
Questão 2/10 - Eletrônica de Potência
  Ler em voz alta
O retificador da figura abaixo tem Vo=127V (valor eficaz) e R=245  ΩΩ. Calcular a tensão média na carga e a corrente média na carga.
Assinale a alternativa correta:
Nota: 10.0

	A


Você assinalou essa alternativa (A)
Você acertou!

	B



	C



	D



	E


Questão 3/10 - Eletrônica de Potência
  Ler em voz alta
Os SCRs (Silicon Controlled Rectifier) são dispositivos semicondutores cuja condição de sentido direto é comandável através da aplicação de um pulso de corrente ao terminal de Porta (ou gate em inglês). A condução, uma vez iniciada se mantém, mesmo na ausência do sinal no terminal de porta, até que a corrente que o atravessa caia abaixo de um determinado valor, o qual denominamos de Corrente de Manutenção de Condução, em inglês Holding Current (IH). Em sentido inverso, o SCR comporta-se como um diodo normal.
Quando utilizamos o SCR no circuito de retificador de meia onda, em que semiciclo devemos efetuar o disparo?
Nota: 10.0

	A

	semiciclo positivo
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 01

	B

	semiciclo negativo

	C

	nos dois semiciclos

	D

	nenhum semiciclo

	E

	depende da potência do Tiristor SCR
Questão 4/10 - Eletrônica de Potência
  Ler em voz alta
O conversor elevador, boost, tem na entrada uma tensão menor que a saída. O circuito básico desse tipo de conversor está representado abaixo:
Sobre o conversor Boost, avalie as seguintes afirmações:
I – Quando a chave é ligada, a corrente de entrada cresce através do indutor que armazenara a energia no campo magnético;
II - Quando a chave é desligada, o diodo conduz por conta da energia armazenada no indutor, e a corrente diminui e a energia armazenada no indutor será transferida para o capacitor, através do diodo D;
III – Enquanto a chave permanece desligada, a tensão induzida VL no indutor é subtraída da tensão da fonte;
IV – A tensão armazenada no indutor nunca será liberada para a carga.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;

	D

	Apenas a I, II são verdadeiras;
Você assinalou essa alternativa (D)
Você acertou!

	E

	Apenas a I e IV são verdadeiras.
Questão 5/10 - Eletrônica de Potência
  Ler em voz alta
Seja um retificador trifásico abaixo. Sejam os seguintes dados Vo=220V, f=60Hz e R=100ΩΩ. Calcular a tensão média na carga e a corrente média na carga.
Nota: 10.0

	A

	VLmed = 200V e ILmed = 1A;

	B

	VLmed = 257,4V e ILmed = 2,574A;
Você assinalou essa alternativa (B)
Você acertou!

	C

	VLmed = 100V e ILmed = 2,574A;

	D

	VLmed = 210,5V e ILmed = 2A;

	E

	VLmed = 127V e ILmed = 1A;
Questão 6/10 - Eletrônica de Potência
  Ler em voz alta
 Os retificadores monofásicos são de confecção relativamente simples, mas têm uma capacidade de potência limitada e geram uma ondulação significativa na tensão de saída DC. Os retificadores trifásicos, por outro lado, propiciam uma saída DC com menos ondulação, o que facilita a filtragem na saída. Como os componentes do filtro para retificadores de alta potência são grandes e caros, a redução ou a eliminação desses filtros é importante. Assim, para aplicações de alta potência, é desejável o uso de retificadores trifásicos. Sobre o retificador trifásico de onda completa com diodo (ponte de graetz) e carga resistiva, assinale a única alternativa correta:
Nota: 10.0

	A

	Cada diodo conduz por 180º;

	B

	Apenas um diodo conduz no semiciclo positivo;

	C

	A comutação (troca) ocorre a cada 90º;

	D

	A frequência de saída é seis vezes maior que a da entrada;
Você assinalou essa alternativa (D)
Você acertou!

	E

	Pode ser considerado uma associação em paralelo de diodos.
Questão 7/10 - Eletrônica de Potência
  Ler em voz alta
O conversor abaixador (step-dow ou buck) é utilizado em diversos circuitos de fontes chaveadas. Sua configuração básica está representada abaixo:
Sobre o conversor Buck, avalie as seguintes afirmações:
I - Quando a chave S é ligada e o diodo fica polarizado inversamente, assim a corrente da entrada cresce exponencialmente e flui através do indutor e da carga durante um tempo TON;
II - Quando a chave S é desligada e a corrente no indutor começa a cair e provoca uma tensão induzida inversa que vai polarizar o diodo de forma direta, assim a corrente no indutor vai fluir pelo diodo e a carga durante o tempo TOFF;
III - Durante o período em que a chave está desligada o diodo é chamado de diodo de retorno ou de roda livre;
IV - Quando a frequência de chaveamento for alta, uma indutância relativamente pequena será suficiente parareduzir a ondulação a um grau aceitável.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 8/10 - Eletrônica de Potência
  Ler em voz alta
Os retificadores monofásicos controlados apresentam grande quantidade de ondulação AC em sua tensão de saída DC e são limitados pela capacidade de potência da fonte monofásica. Quando se exigem altos níveis de potência, os retificadores trifásicos controlados são os preferidos porque fornecem tensão média DC aumentada na saída, bem como uma componente AC reduzida de ondulação. Sobre o retificador trifásico controlado em ponte de graetz com tiristor e carga resistiva, avalie as seguintes afirmações:
I – A tensão média com ângulo de disparo nulo é igual a tensão média do retificador não controlado;
II – Quando o ângulo de disparo é maior que zero ou menor igual a 60º temos a condução contínua;
III – Quando o ângulo de disparo é nulo o retificador não funciona;
IV – Quando o ângulo de disparo é maior que 60º e menor que 120º temos a condução descontínua;
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;
Você assinalou essa alternativa (B)
Você acertou!

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 9/10 - Eletrônica de Potência
  Ler em voz alta
Fontes chaveadas são de estrema importância para a engenharia e a parte mais importante desse tipo de fonte é o chaveamento. Sobre o circuito de chaveamento, avalie as seguintes afirmações:
I - No chaveamento por PFM o período de ligado é mantido e o que varia é a frequência.
II - Se a chave S for um transistor, a corrente de base controlara o tempo ligado e desligado;
III - Se a chave for um tiristor GTO, um pulso positivo na porta o passara para o estado ligado, enquanto um pulso negativo o levara ao estado desligado;
IV - Se a chave for um SCR, deve-se retirar o pulso do pino de comando para desliga-lo.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;
Você assinalou essa alternativa (C)
Você acertou!

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 10/10 - Eletrônica de Potência
  Ler em voz alta
Observe a figura a seguir:
IGT = 50 mA (1º e 3º quadrantes)
VGT = 2,0 V (1º e 3º quadrantes)
Calcule o valor da resistencia RX que é a somatória do resistor fixo R1 e da resistência variável (potenciômetro)
R2 para disparo do TRIAC em 2° em relação à tensão da rede.
Nota: 10.0

	A

	34,5ΩΩ

	B

	85,4ΩΩ
Você assinalou essa alternativa (B)
Você acertou!

	C

	112,5ΩΩ

	D

	150,3ΩΩ

	E

	200,5Ω
Questão 1/10 - Eletrônica de Potência
  Ler em voz alta
Com base no retificador mostrado na figura abaixo, calcule a tensão e a corrente médias na carga considerando: ângulo de disparo de 60°, tensão eficaz (Vef) de 220 V e resistência (R) de 8 ΩΩ ?.
Assinale a alternativa correspondente aos valores calculados para a tensão e corrente médias.
Nota: 10.0

	A

	60 V e 8 A

	B

	74,28 V e 9,29 A
Você assinalou essa alternativa (B)
Você acertou!
Vm=√2×220=311,13VVo(avg)=√2×220×(1+cos60∘)2π=74,28VIo(avg)=74,288=9,29AAULA 03 – TEMA 01Vm=2×220=311,13VVo(avg)=2×220×(1+cos⁡60∘)2π=74,28VIo(avg)=74,288=9,29AAULA 03 – TEMA 01

	C

	52,52 V e 6,57 A

	D

	54 V e 8,57 A

	E

	84,52 V e 1028 A
Questão 2/10 - Eletrônica de Potência
  Ler em voz alta
Fontes chaveadas são de estrema importância para a engenharia e a parte mais importante desse tipo de fonte é o chaveamento. Sobre o circuito de chaveamento, avalie as seguintes afirmações:
I - No chaveamento por PFM o período de ligado é mantido e o que varia é a frequência.
II - Se a chave S for um transistor, a corrente de base controlara o tempo ligado e desligado;
III - Se a chave for um tiristor GTO, um pulso positivo na porta o passara para o estado ligado, enquanto um pulso negativo o levara ao estado desligado;
IV - Se a chave for um SCR, deve-se retirar o pulso do pino de comando para desliga-lo.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;
Você assinalou essa alternativa (C)
Você acertou!

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 3/10 - Eletrônica de Potência
  Ler em voz alta
Os SCRs (Silicon Controlled Rectifier) são dispositivos semicondutores cuja condição de sentido direto é comandável através da aplicação de um pulso de corrente ao terminal de Porta (ou gate em inglês). A condução, uma vez iniciada se mantém, mesmo na ausência do sinal no terminal de porta, até que a corrente que o atravessa caia abaixo de um determinado valor, o qual denominamos de Corrente de Manutenção de Condução, em inglês Holding Current (IH). Em sentido inverso, o SCR comporta-se como um diodo normal.
Quando utilizamos o SCR no circuito de retificador de meia onda, em que semiciclo devemos efetuar o disparo?
Nota: 10.0

	A

	semiciclo positivo
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 01

	B

	semiciclo negativo

	C

	nos dois semiciclos

	D

	nenhum semiciclo

	E

	depende da potência do Tiristor SCR
Questão 4/10 - Eletrônica de Potência
  Ler em voz alta
O retificador da figura abaixo tem Vo=127V (valor eficaz) e R=245  ΩΩ. Calcular a tensão média na carga e a corrente média na carga.
Assinale a alternativa correta:
Nota: 10.0

	A


Você assinalou essa alternativa (A)
Você acertou!

	B



	C



	D



	E


Questão 5/10 - Eletrônica de Potência
  Ler em voz alta
Observe a figura a seguir:
IGT = 50 mA (1º e 3º quadrantes)
VGT = 2,0 V (1º e 3º quadrantes)
Calcule o valor da resistencia RX que é a somatória do resistor fixo R1 e da resistência variável (potenciômetro)
R2 para disparo do TRIAC em 2° em relação à tensão da rede.
Nota: 10.0

	A

	34,5ΩΩ

	B

	85,4ΩΩ
Você assinalou essa alternativa (B)
Você acertou!

	C

	112,5ΩΩ

	D

	150,3ΩΩ

	E

	200,5ΩΩ
Questão 6/10 - Eletrônica de Potência
  Ler em voz alta
O conversor abaixador (step-dow ou buck) é utilizado em diversos circuitos de fontes chaveadas. Sua configuração básica está representada abaixo:
Sobre o conversor Buck, avalie as seguintes afirmações:
I - Quando a chave S é ligada e o diodo fica polarizado inversamente, assim a corrente da entrada cresce exponencialmente e flui através do indutor e da carga durante um tempo TON;
II - Quando a chave S é desligada e a corrente no indutor começa a cair e provoca uma tensão induzida inversa que vai polarizar o diodo de forma direta, assim a corrente no indutor vai fluir pelo diodo e a carga durante o tempo TOFF;
III - Durante o período em que a chave está desligada o diodo é chamado de diodo de retorno ou de roda livre;
IV - Quando a frequência de chaveamento for alta, uma indutância relativamente pequena será suficiente para reduzir a ondulação a um grau aceitável.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 7/10 - Eletrônica de Potência
  Ler em voz alta
Seja um retificador trifásico abaixo. Sejam os seguintes dados Vo=220V, f=60Hz e R=100ΩΩ. Calcular a tensão média na carga e a corrente média na carga.
Nota: 10.0

	A

	VLmed = 200V e ILmed = 1A;

	B

	VLmed = 257,4V e ILmed = 2,574A;
Você assinalou essa alternativa (B)
Você acertou!

	C

	VLmed = 100V e ILmed = 2,574A;

	DVLmed = 210,5V e ILmed = 2A;

	E

	VLmed = 127V e ILmed = 1A;
Questão 8/10 - Eletrônica de Potência
  Ler em voz alta
Os retificadores monofásicos controlados apresentam grande quantidade de ondulação AC em sua tensão de saída DC e são limitados pela capacidade de potência da fonte monofásica. Quando se exigem altos níveis de potência, os retificadores trifásicos controlados são os preferidos porque fornecem tensão média DC aumentada na saída, bem como uma componente AC reduzida de ondulação. Sobre o retificador trifásico controlado em ponte de graetz com tiristor e carga resistiva, avalie as seguintes afirmações:
I – A tensão média com ângulo de disparo nulo é igual a tensão média do retificador não controlado;
II – Quando o ângulo de disparo é maior que zero ou menor igual a 60º temos a condução contínua;
III – Quando o ângulo de disparo é nulo o retificador não funciona;
IV – Quando o ângulo de disparo é maior que 60º e menor que 120º temos a condução descontínua;
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;
Você assinalou essa alternativa (B)
Você acertou!

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 9/10 - Eletrônica de Potência
  Ler em voz alta
 Os retificadores monofásicos são de confecção relativamente simples, mas têm uma capacidade de potência limitada e geram uma ondulação significativa na tensão de saída DC. Os retificadores trifásicos, por outro lado, propiciam uma saída DC com menos ondulação, o que facilita a filtragem na saída. Como os componentes do filtro para retificadores de alta potência são grandes e caros, a redução ou a eliminação desses filtros é importante. Assim, para aplicações de alta potência, é desejável o uso de retificadores trifásicos. Sobre o retificador trifásico de onda completa com diodo (ponte de graetz) e carga resistiva, assinale a única alternativa correta:
Nota: 10.0

	A

	Cada diodo conduz por 180º;

	B

	Apenas um diodo conduz no semiciclo positivo;

	C

	A comutação (troca) ocorre a cada 90º;

	D

	A frequência de saída é seis vezes maior que a da entrada;
Você assinalou essa alternativa (D)
Você acertou!

	E

	Pode ser considerado uma associação em paralelo de diodos.
Questão 10/10 - Eletrônica de Potência
  Ler em voz alta
O conversor elevador, boost, tem na entrada uma tensão menor que a saída. O circuito básico desse tipo de conversor está representado abaixo:
Sobre o conversor Boost, avalie as seguintes afirmações:
I – Quando a chave é ligada, a corrente de entrada cresce através do indutor que armazenara a energia no campo magnético;
II - Quando a chave é desligada, o diodo conduz por conta da energia armazenada no indutor, e a corrente diminui e a energia armazenada no indutor será transferida para o capacitor, através do diodo D;
III – Enquanto a chave permanece desligada, a tensão induzida VL no indutor é subtraída da tensão da fonte;
IV – A tensão armazenada no indutor nunca será liberada para a carga.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;

	D

	Apenas a I, II são verdadeiras;
Você assinalou essa alternativa (D)
Você acertou!

	E

	Apenas a I e IV são verdadeiras.
Questão 1/10 - Eletrônica de Potência
  Ler em voz alta
Com base no retificador mostrado na figura abaixo, calcule a tensão e a corrente médias na carga considerando: ângulo de disparo de 60°, tensão eficaz (Vef) de 220 V e resistência (R) de 8 ΩΩ ?.
Assinale a alternativa correspondente aos valores calculados para a tensão e corrente médias.
Nota: 10.0

	A

	60 V e 8 A

	B

	74,28 V e 9,29 A
Você assinalou essa alternativa (B)
Você acertou!
Vm=√2×220=311,13VVo(avg)=√2×220×(1+cos60∘)2π=74,28VIo(avg)=74,288=9,29AAULA 03 – TEMA 01Vm=2×220=311,13VVo(avg)=2×220×(1+cos⁡60∘)2π=74,28VIo(avg)=74,288=9,29AAULA 03 – TEMA 01

	C

	52,52 V e 6,57 A

	D

	54 V e 8,57 A

	E

	84,52 V e 1028 A
Questão 2/10 - Eletrônica de Potência
  Ler em voz alta
Fontes chaveadas são de estrema importância para a engenharia e a parte mais importante desse tipo de fonte é o chaveamento. Sobre o circuito de chaveamento, avalie as seguintes afirmações:
I - No chaveamento por PFM o período de ligado é mantido e o que varia é a frequência.
II - Se a chave S for um transistor, a corrente de base controlara o tempo ligado e desligado;
III - Se a chave for um tiristor GTO, um pulso positivo na porta o passara para o estado ligado, enquanto um pulso negativo o levara ao estado desligado;
IV - Se a chave for um SCR, deve-se retirar o pulso do pino de comando para desliga-lo.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;
Você assinalou essa alternativa (C)
Você acertou!

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 3/10 - Eletrônica de Potência
  Ler em voz alta
Os SCRs (Silicon Controlled Rectifier) são dispositivos semicondutores cuja condição de sentido direto é comandável através da aplicação de um pulso de corrente ao terminal de Porta (ou gate em inglês). A condução, uma vez iniciada se mantém, mesmo na ausência do sinal no terminal de porta, até que a corrente que o atravessa caia abaixo de um determinado valor, o qual denominamos de Corrente de Manutenção de Condução, em inglês Holding Current (IH). Em sentido inverso, o SCR comporta-se como um diodo normal.
Quando utilizamos o SCR no circuito de retificador de meia onda, em que semiciclo devemos efetuar o disparo?
Nota: 10.0

	A

	semiciclo positivo
Você assinalou essa alternativa (A)
Você acertou!
AULA 03 - TEMA 01

	B

	semiciclo negativo

	C

	nos dois semiciclos

	D

	nenhum semiciclo

	E

	depende da potência do Tiristor SCR
Questão 4/10 - Eletrônica de Potência
  Ler em voz alta
O retificador da figura abaixo tem Vo=127V (valor eficaz) e R=245  ΩΩ. Calcular a tensão média na carga e a corrente média na carga.
Assinale a alternativa correta:
Nota: 10.0

	A


Você assinalou essa alternativa (A)
Você acertou!

	B



	C



	D



	E


Questão 5/10 - Eletrônica de Potência
  Ler em voz alta
Observe a figura a seguir:
IGT = 50 mA (1º e 3º quadrantes)
VGT = 2,0 V (1º e 3º quadrantes)
Calcule o valor da resistencia RX que é a somatória do resistor fixo R1 e da resistência variável (potenciômetro)
R2 para disparo do TRIAC em 2° em relação à tensão da rede.
Nota: 10.0

	A

	34,5ΩΩ

	B

	85,4ΩΩ
Você assinalou essa alternativa (B)
Você acertou!

	C

	112,5ΩΩ

	D

	150,3ΩΩ

	E

	200,5ΩΩ
Questão 6/10 - Eletrônica de Potência
  Ler em voz alta
O conversor abaixador (step-dow ou buck) é utilizado em diversos circuitos de fontes chaveadas. Sua configuração básica está representada abaixo:
Sobre o conversor Buck, avalie as seguintes afirmações:
I - Quando a chave S é ligada e o diodo fica polarizado inversamente, assim a corrente da entrada cresce exponencialmente e flui através do indutor e da carga durante um tempo TON;
II - Quando a chave S é desligada e a corrente no indutor começa a cair e provoca uma tensão induzida inversa que vai polarizar o diodo de forma direta, assim a corrente no indutor vai fluir pelo diodo e a carga durante o tempo TOFF;
III - Durante o período em que a chave está desligada o diodo é chamado de diodo de retorno ou de roda livre;
IV - Quando a frequência de chaveamento for alta, uma indutância relativamente pequena será suficiente para reduzir a ondulação a um grau aceitável.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;
Você assinalou essa alternativa (A)
Você acertou!

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.Questão 7/10 - Eletrônica de Potência
  Ler em voz alta
Seja um retificador trifásico abaixo. Sejam os seguintes dados Vo=220V, f=60Hz e R=100ΩΩ. Calcular a tensão média na carga e a corrente média na carga.
Nota: 10.0

	A

	VLmed = 200V e ILmed = 1A;

	B

	VLmed = 257,4V e ILmed = 2,574A;
Você assinalou essa alternativa (B)
Você acertou!

	C

	VLmed = 100V e ILmed = 2,574A;

	D

	VLmed = 210,5V e ILmed = 2A;

	E

	VLmed = 127V e ILmed = 1A;
Questão 8/10 - Eletrônica de Potência
  Ler em voz alta
Os retificadores monofásicos controlados apresentam grande quantidade de ondulação AC em sua tensão de saída DC e são limitados pela capacidade de potência da fonte monofásica. Quando se exigem altos níveis de potência, os retificadores trifásicos controlados são os preferidos porque fornecem tensão média DC aumentada na saída, bem como uma componente AC reduzida de ondulação. Sobre o retificador trifásico controlado em ponte de graetz com tiristor e carga resistiva, avalie as seguintes afirmações:
I – A tensão média com ângulo de disparo nulo é igual a tensão média do retificador não controlado;
II – Quando o ângulo de disparo é maior que zero ou menor igual a 60º temos a condução contínua;
III – Quando o ângulo de disparo é nulo o retificador não funciona;
IV – Quando o ângulo de disparo é maior que 60º e menor que 120º temos a condução descontínua;
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;
Você assinalou essa alternativa (B)
Você acertou!

	C

	Apenas a II, III e IV são verdadeiras;

	D

	Apenas a I, II são verdadeiras;

	E

	Apenas a I e IV são verdadeiras.
Questão 9/10 - Eletrônica de Potência
  Ler em voz alta
 Os retificadores monofásicos são de confecção relativamente simples, mas têm uma capacidade de potência limitada e geram uma ondulação significativa na tensão de saída DC. Os retificadores trifásicos, por outro lado, propiciam uma saída DC com menos ondulação, o que facilita a filtragem na saída. Como os componentes do filtro para retificadores de alta potência são grandes e caros, a redução ou a eliminação desses filtros é importante. Assim, para aplicações de alta potência, é desejável o uso de retificadores trifásicos. Sobre o retificador trifásico de onda completa com diodo (ponte de graetz) e carga resistiva, assinale a única alternativa correta:
Nota: 10.0

	A

	Cada diodo conduz por 180º;

	B

	Apenas um diodo conduz no semiciclo positivo;

	C

	A comutação (troca) ocorre a cada 90º;

	D

	A frequência de saída é seis vezes maior que a da entrada;
Você assinalou essa alternativa (D)
Você acertou!

	E

	Pode ser considerado uma associação em paralelo de diodos.
Questão 10/10 - Eletrônica de Potência
  Ler em voz alta
O conversor elevador, boost, tem na entrada uma tensão menor que a saída. O circuito básico desse tipo de conversor está representado abaixo:
Sobre o conversor Boost, avalie as seguintes afirmações:
I – Quando a chave é ligada, a corrente de entrada cresce através do indutor que armazenara a energia no campo magnético;
II - Quando a chave é desligada, o diodo conduz por conta da energia armazenada no indutor, e a corrente diminui e a energia armazenada no indutor será transferida para o capacitor, através do diodo D;
III – Enquanto a chave permanece desligada, a tensão induzida VL no indutor é subtraída da tensão da fonte;
IV – A tensão armazenada no indutor nunca será liberada para a carga.
Assinale a alternativa correta:
Nota: 10.0

	A

	Todas são verdadeiras;

	B

	Apenas a I, II e IV são verdadeiras;

	C

	Apenas a I, II e III são verdadeiras;

	D

	Apenas a I, II são verdadeiras;
Você assinalou essa alternativa (D)
Você acertou!

	E

	Apenas a I e IV são verdadeiras.
Cola Objetiva Eletrônica de Potência
1 A junção p-n é o bloco de construção fundamental de eletrônica. B Apenas a I, III e IV são verdadeira;
2 A junção PN pode ser polarizada diretamente ou inversamente. Sobre a polarização da junção PN, assinale a
única alternativa verdadeira: B Na polarização direta o cristal passa a conduzir uma corrente resultante de
difusão de majoritários, chamada corrente direta.
3 A modulação por largura do pulso é o método mais usado para controlar a tensão de saída dos inversores e pode
ser classificada em modulação por largura de pulso simples, modulação por largura de pulso múltipla e
modulação por largura de pulso senoidal. E Na modulação por largura de pulso senoidal a tensão de saída e
controlada pela variação dos períodos nos estados ligado e desligado, de modo que os períodos ligados
(largura do pulso) sejam mais longos no pico da onda
4 A queda de tensão direta de um diodo de potência e VD= 1,2V a ID= 300 A. Supondo que a= 2 VT= 25,7m V,
encontre a corrente de saturação IS. A Is= 2,17746x10-8 A
5 Ao invés de usar um sinal de permanência contínua na porta ( como nos TBJs e MOSFETs) como sinal de
controle , os tiristores são comutados ao ligamento pela aplicação de um pulso ao terminal de porta, que
normalmente pode ser curta duração. C Anodo, Catodo e Porta
6 Considerando o modelo do diodo ideal, determine a tensão do diodo (V0), a tensão no resistor (V R) e a corrente
do diodo (lD). B V0= 0V1 VR= 20V e lD= 0,1 A;
7 Fontes chaveadas são de estrema importância para a engenharia e a parte mais importante desse tipo de fonte é
o chaveamento. C Apenas a I, II e III são verdadeiras;
8 O conversor abaixador (step-dow ou buck) é utilizado em diversos circuitos de fontes chaveadas. Sua
configuração básica está representada abaixo: A Todas são verdadeiras
9 O conversor elevador, boost, tem na entrada uma tensão menor que a saída. O circuito básico desse tipo de
conversor está representado abaixo: D Apenas a I, II são verdadeiras;
10 O diodo de roda livre é adicionado em paralelo a carga RL para evitar a tensão negativa sobre a carga no
semiciclo negativo do sinal. B No ciclo positivo, o D1 está polarizado diretamente; o DRL está polarizado
inversamente; nesse caso, a corrente passa toda pela carga;
11 O PWM (modulação por largura de pulso) é uma técnica utilizada em conversores CC para CC. A Todas são
verdadeiras;
12 O retificador da figura abaixo tem VO= 127V ( valor eficaz ) e R= 100Ω. Calcular a tensão média na carga
( VLmed= 0,45VO) e a corrente média na carga. C VLmed= 57,15V e lLmed= 0,57 A
13 O transistor IGBT ( transistor bipolar de porta isolada) mescla as características do transistor BJT e do
MOSFET, Sobre o IGBT, avalie as seguintes proposições: B Apenas a I,II e III são verdadeiras:
14 O retificador onda completa com ponto médio é formado por dois diodos e pode ser usado e fontes lineares. C
Apenas a II, III e IV são verdadeiras.
15 Observe a figura a seguir: IGT = 50 mA (1º e 3º quadrantes) VGT = 2,0 V (1º e 3º quadrantes). B 85,4Ω
16 Os componentes semicondutores de chaveamento são extremamente importantes para eletrônica de potência.
A Todas são verdadeiras:
17 Os inversores são usados em aplicações industriais, controles de velocidade para motores síncronos e de
indução, aquecimento por indução, fontes de alimentação para aeronaves, fontes de alimentação de
funcionamento contínuo (uniterruptibe Power suplles- UPS) e transmissão em alta tensão DC. B São circuitos
que convertem potência DC em AC.
18 Os retificadores monofásicos controlados apresentam grande quantidade de ondulação AC em tensão de saída
DC e são limitados pela capacidade de potência de fonte monofásica. B Apenas a I,II e IV são verdadeiras;
19 Os retificadores monofásicos são de confecção relativamente simples, mas tem uma capacidade de potência
limitada e geram uma ondulação significativa na tensão de saída DC. D A freqüência de saída é seis vezes
maior que a da entrada;
20 Os SCRs (Silicon Controlle Rectifier) são dispositivos semicondutores cuja condição de sentido direto é
comandável através da aplicação de um pulso de corrente no terminal de Porta (ou gale em inglês).A semiciclo
positivo
21 Os tiristores permitem por meio da adequada ativação do terminal de controle, o chaveamento do estado de
bloqueio para estado de condução, sendo que alguns tiristores ( mas não todos) permitem também o chaveamento
do estado de condução para o estado de bloqueio, também pelo terminal de controle. B Na polarização direta o
cristal passa a conduzir uma corrente resultante de difusão de majoritários, chamada corrente direta.
22 Os tiristores permitem por meio da adequada ativação do terminal de controle, o chaveamento do estado de
bloqueio para estado de condução, sendo que alguns tiristores ( mas não todos) permitem também o chaveamento
do estado de condução para o estado de bloqueio, também pelo terminal de controle. Qual a diferença entre um
diodo comum e um tiristor do tipo SCR? A Controle de disparo pelo terminal Gate.
23 Os tiristores são dispositivos conhecidos como PNPN, pois são compostos por quatro camadas. B Apenas a
I,III e IV são verdadeiras.
24 Os transistores BJT podem ser usados em 3 regiões de operação: corte, ativa e saturação. A Todas são
verdadeira;
25 Quando a carga é RL o funcionamento do retificador a tiristor muda um pouco o cenário . A Todas são
verdadeiras;
26 Retificando-se um certo sinal de tensão AC com circuitos retificadores a diodos de meia onda, onda completa
com ponto médio onda completa com ponte, podemos afirmar que: E no caso de emprego de um filtro
capacitivo para a obtenção de um sinal cc constante, o retificador que exigirá uma maior capacitância será
o de Meia Onda.
27 Seja um retificador trifásico abaixo, Sejam os seguintes dados V O=220V, f=60Hz e R=100Ω. Calcular a tensão
média na carga e a corrente média na carga. B Vlmed= 257,4V e lLmed= 2,574 A;
28 Sendo o retificador monofásico da figura abaixo, calcular: tensão média na carga e corrente média na carga. B
VLmed= 74,25V e lLmed= 9,28 A
29 Sendo VCC= 200 V, RC= 20?, B=N20 VCE(sat)= 1,0V e VBE(sat)= 1,2V. Determine o valor mínimo de IB
necessário para assegurar o estado ligado saturado (IBsat). B IBsat= 497,5m A
30 Tempo de recuperação reverso de um diodo é bastante importante para aplicações de eletrônica de potências,
sobre o tempo de recuperação reverso assinale a única alternativa verdadeira: C O diodo MU120 tem tempo de
recuperação reverso na faixa de nano segundos;
31 Um diodo de potência deve ser protegido contra sobretensão, sobrecorrente e transitórios. B Apenas a I, III e
IV são verdadeiras:
32 Um SCR tem VDRM= 300 V, ( dv/dt)max= 40 V/µs e (dl/dt)max= 20 A/µs. É usado para energizar uma
carga resistiva de 100 ῼ. D C= 75Nf e R= 3,87m ῼ
33 Uma chave MOSFET controla a potência para uma carga resistiva de 5R. A fonte de tensão DC VS= 120V,
RDS(ON)= 0,1R, a frequência de chaveamento é de 25kHz, IoN= 150 ns e o ciclo de trabalho é igual a 0,6 (d). B
Pon= 33,22W
