QUESTÃOQuestão 01 1

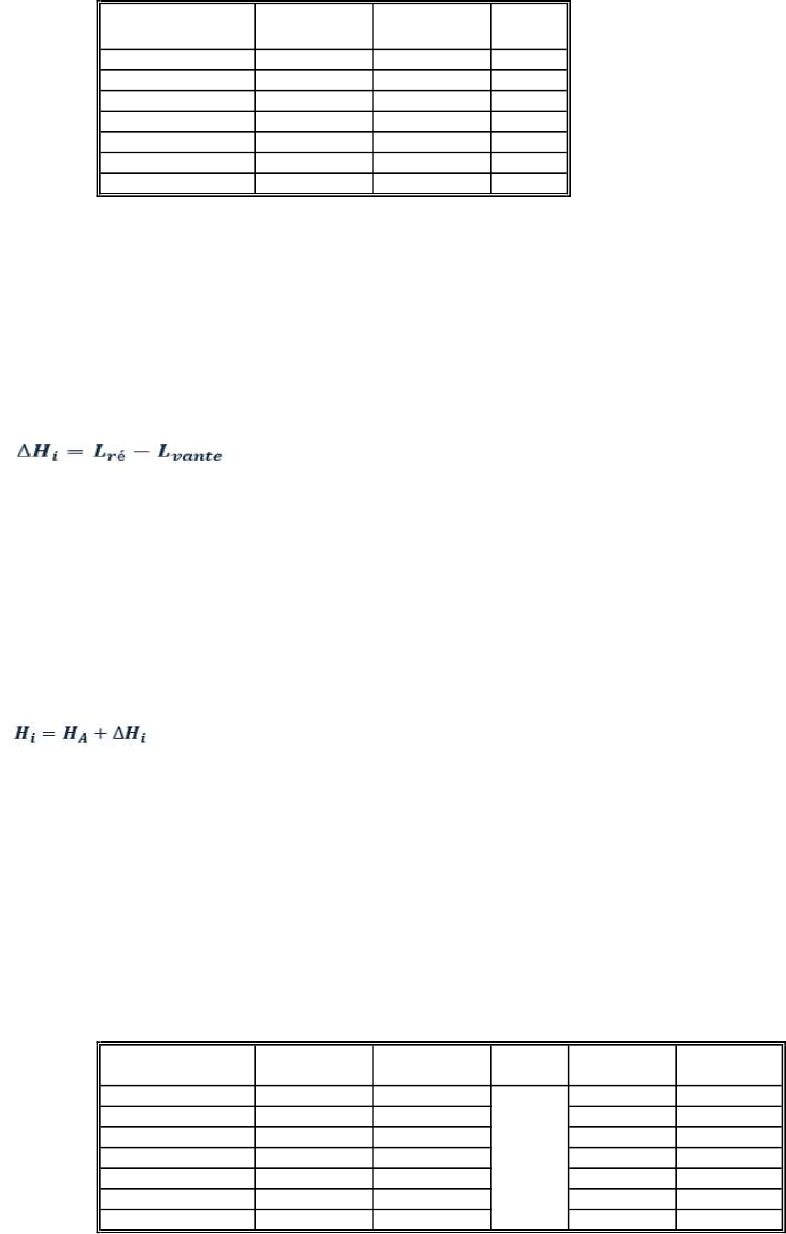

 Calcule as cotas dos pontos 2 a 7 e complete a Tabela 1, u lizando o método de nivelamento geométrico.
Ponto Leitura de ré (m)
Leitura de vante
(m)
Cota (m)
1 1,252 275,000
2 0,986
3 1,458 1,254
4 1,376 1,845
5 1,122 0,998
6 1,342
7 1,325
Vamos obter os valores de altitude dos pontos A, B, C e D é a determinação do plano de referência 𝑷𝑹
PR= HA+Lré= 275,00+1,252
PR= 276,252m
Definição da variação de cotas
ΔH1=
ΔH2=
ΔH3=
ΔH4=
ΔH5=
ΔH6=
0
1,252-0,986=0,266m
1,458-1,254=0,204m
1,376-1,845=-0,469m
1,122-0,998=0,124mm
1,122-1,342=-0,220mm
 Vamos Definir as cotas
HA=275,00
H2=
H3=
H4=
H5=
H6=
275,00+0,266= 275,266m
275+0,204= 275,204m
275+(-0,469)= 274,531m
275+0,124= 275,124m
275+(-0,220)= 274,780m
Ponto Leitura de ré (m)
Leitura de vante
(m)
PR Cota (m)
Diferença de
cota ΔH (m)
1 1,252 275,000 0,000
2 0,986 275,266 0,266
3 1,458 1,254 275,204 0,204
4 1,376 1,845 274,531 -0,469
5 1,122 0,998 275,124 0,124
6 1,342 274,780 -0,220
7 1,325
Por não temos a leitura em cante no ponto 7, não foi possivel calcular a cota e diferença de cota.
276,252
Dados:
Visada horizontal: z = 90°
Visada a V: zv = 45°
Fios estadimétricos:
Alto= 1,485m
Médio= 1,000m
Baixo: 0,948m
Cálculo da distância horizontal do ponto observado
d = 100 . (A-B) . Cos²z
d=100.(1,485-0,948).Cos²45°
d=26,85m
A distancia é 26,85m
A distância ée
Altura do penhasco
Δh= D x tang(z) + (hm+hi-hv)
D= distância do ponto observado
hi= Altura do instrumento
hm= Fio médio
hv= Altura do ponto observado
Δh= 26,85x1+(1,00+1,50+0)
Δh= 29,35m
Assim, sabemos que altura do penhasco 29,35m
