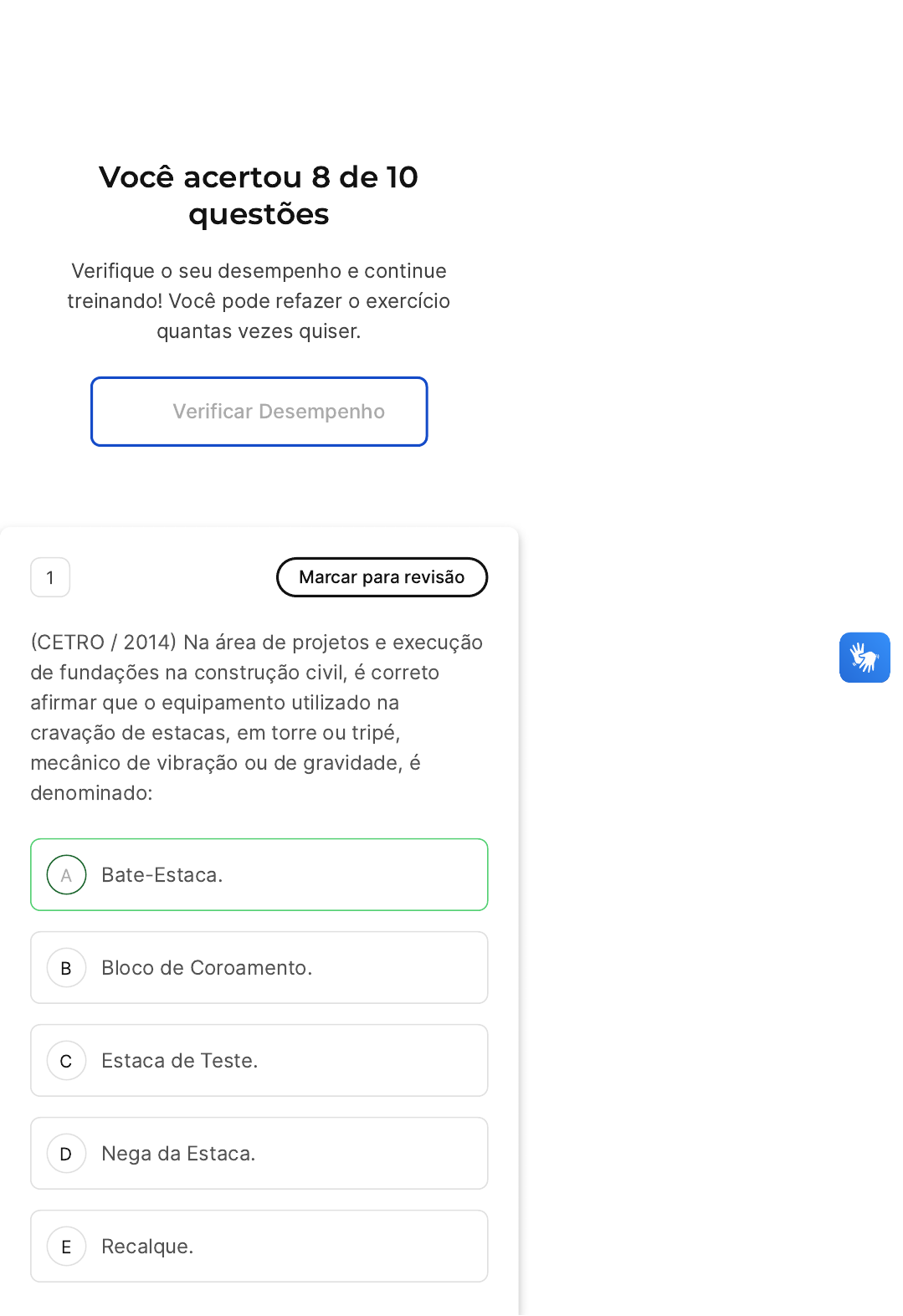

Você acertou 8 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
�CETRO / 2014� Na área de projetos e execução
de fundações na construção civil, é correto
afirmar que o equipamento utilizado na
cravação de estacas, em torre ou tripé,
mecânico de vibração ou de gravidade, é
denominado:
Bate-Estaca.
Bloco de Coroamento.
Estaca de Teste.
Nega da Estaca.
Recalque.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O enunciado da questão descreve o
equipamento conhecido como Bate-Estaca,
que é utilizado na cravação de estacas em
projetos de fundações na construção civil.
Este equipamento pode operar em uma
torre ou tripé e pode ser mecânico de
vibração ou de gravidade. As outras
alternativas apresentam termos que
também são utilizados na construção civil,
mas não se referem ao equipamento
descrito no enunciado. O Bloco de
Coroamento é um elemento estrutural, a
Estaca de Teste é uma estaca utilizada
para testes, a Nega da Estaca é um termo
que se refere a um conceito específico na
área de fundações e o Recalque é um
fenômeno que ocorre em solos e
estruturas. Portanto, a alternativa correta é
a "A", que se refere ao Bate-Estaca.
2 Marcar para revisão
�FCC / 2007 � adaptada) Com relação às
vantagens dos tubulões sobre outros tipos de
fundações, é INCORRETO afirmar que:
Questão 4 de 10
Corretas �8�
Incorretas �2�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Fundações Por Estacas:
Tipos, Adequação e
Processo Construtivo
Sair
A
B
C
D
E
Os tubulões podem ser executados,
sem nenhum cuidado especial, em
terrenos com níveis de água
superficiais.
As vibrações e ruídos produzidos são
de muito baixa intensidade.
Os custos de mobilização e
desmobilização são menores que o
bate estaca e outros equipamentos.
Os engenheiros de fundações podem
observar e classificar o solo retirado
durante a escavação e compará-lo
com as condições previstas no
projeto.
Em geral, é possível apoiar cada pilar
em um único fuste, eliminando a
necessidade de uso de grandes
blocos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: É incorreto afirmar que os
tubulões podem ser executados, sem
nenhum cuidado especial, em terrenos com
níveis de água superficiais.
Justificativa: Na verdade, a execução de
tubulões em terrenos com níveis de água
superficiais requer cuidados especiais. Isso
se deve ao fato de que os tubulões abaixo
A
B
C
D
E
do nível d'água devem ser executados com
o uso de uma campânula, que aplica ar
comprimido para evitar a entrada de água
no tubulão durante a escavação. Portanto,
essa afirmação é falsa, pois a execução de
tubulões em tais condições requer uma
atenção especial para garantir a segurança
e a eficácia do processo.
3 Marcar para revisão
�Guimarães / 2018 � adaptada) Trata-se da
execução de elementos estruturais de fundação
em concreto armado, na qual a perfuração
ocorre com o auxílio de um trado e a moldagem
ocorre in loco.
Estaca Broca.
Estaca Raiz.
Estaca Strauss.
Estaca Escavada.
Estaca Franki.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
A
B
C
D
E
Gabarito Comentado
Gabarito: Estaca Broca.
Justificativa: O enunciado descreve o
processo de execução de uma estaca
Broca, que é um tipo de fundação profunda
utilizada na construção civil. Nesse
processo, a perfuração é realizada com o
auxílio de um trado (uma espécie de broca)
e a moldagem do concreto é feita no
próprio local da obra (in loco). Portanto, a
alternativa correta é a "Estaca Broca".
4 Marcar para revisão
�FCC / 2015 � adaptada) A lama bentonítica é
utilizada como reforço para dar sustentação ao
solo em escavações de fundações. Um
elemento de fundação executado com o uso da
lama é:
A Sapata Corrida.
A Estaca Barrete.
Estaca Hélice Contínua.
O Radier.
O Tubulão.
Resposta incorreta
A
B
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: A Estaca Barrete.
Justificativa: A lama bentonítica é utilizada
para dar sustentação ao solo em
escavações de fundações, sendo um
elemento essencial na execução da Estaca
Barrete. As demais opções apresentadas
não utilizam a lama bentonítica em suas
execuções. A Sapata Corrida e o Radier são
fundações rasas, enquanto a Estaca Hélice
Contínua utiliza o próprio equipamento para
sustentar o furo, não necessitando assim
de lama bentonítica. Por fim, o Tubulão
utiliza revestimentos de aço ou concreto
para estabilizar o furo, não necessitando da
lama bentonítica.
5 Marcar para revisão
�IESES, 2015� As fundações profundas
caracterizam-se por transferir o carregamento
da edificação para regiões profundas do terreno
utilizando para isto estacas pré-moldadas ou
moldadas in loco. Assinale a única alternativa
INCORRETA associada às estacas pré-
moldadas de concreto.
Despreza-se para o seu
dimensionamento o atrito lateral ao
longo de seu fuste.
O método de cravação mais
empregado é o da percussão.
C
D
E
Podem ser construídas de concreto
armado ou protendido.
A estaca pode ser emendada para
atingir regiões mais profundas.
Possui grande resistência de ponta.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Na alternativa A, a afirmação é incorreta.
As fundações profundas, incluindo as
estacas pré-moldadas, trabalham tanto por
atrito lateral quanto por resistência de
ponta. Portanto, o atrito lateral ao longo do
fuste da estaca não deve ser desprezado
no seu dimensionamento. As estacas pré-
moldadas são cravadas no terreno,
principalmente à percussão, por meio de
bate-estaca. Elas podem ser construídas
com concreto armado ou protendido e
podem ser emendadas por talas de junção
ou anéis metálicos para atingir regiões mais
profundas. Uma das características mais
marcantes das estacas pré-moldadas de
concreto é sua alta resistência de ponta.
6 Marcar para revisão
Considere os seguintes procedimentos
executivos de projeto de fundações em estacas
A
B
C
D
E
de um edifício: é uma estaca moldada in loco,
em que a perfuração é revestida integralmente,
em solo, por meio de segmentos de tubos
rotativos à medida que a perfuração é
executada. O revestimento é recuperado. A
estaca é armada em todo o seu comprimento e
a perfuração é preenchida por argamassa. Esse
descritivo se refere às características da
estaca:
Franki.
Hélice.
Raiz.
Strauss.
Escavadas.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O enunciado descreve um tipo específico
de estaca usada em fundações de
edifícios, que é moldada no local da
construção, tem sua perfuração revestida
integralmente por segmentos de tubos
rotativos e é preenchida por argamassa.
Essas características correspondem à
estaca do tipo "Raiz", conforme definido na
A
B
C
D
E
NBR 6122�2019, item 3.23. Portanto, a
alternativa correta é a "C".
7 Marcar para revisão
�Guimarães, 2018 � adaptada) Fundação que é
utilizada quando existe água e exige-se
grandes profundidades, além do perigo de
desmoronamento das paredes.
Tubulão a ar comprimido.
Estaca Strauss.
Estaca Broca.
Estaca de Madeira.
Tubulão a céu aberto.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O tubulão a ar comprimido é a fundação
adequada quando há a presença de água e
é necessária uma grande profundidade,
além de haver o risco de desmoronamento
das paredes. As estacas Strauss, Broca e
de Madeira são tipos de fundações que
A
B
C
D
E
não são capazes de atingir grandes
profundidades e não são apropriadas
quando háágua. O tubulão a céu aberto,
embora seja uma fundação que pode ser
utilizada na presença de água, não é a
opção correta neste caso, pois o enunciado
especifica a necessidade de grandes
profundidades e o risco de
desmoronamento das paredes,
características que são atendidas pelo
tubulão a ar comprimido.
8 Marcar para revisão
�FCC, 2012� As fundações profundas do tipo
estaca podem ser classificadas em duas
categorias: estacas de deslocamento e as
estacas escavadas. As primeiras são
introduzidas no terreno por algum processo que
não promova a retirada do solo, o que ocorre no
segundo processo. Um exemplo de estaca de
deslocamento é
A Barrete.
A Estaca Strauss.
A Estaca Hélice Contínua.
O Estacão.
A Estaca Franki.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: A Estaca Franki.
Justificativa: De acordo com a
classificação proposta pela NBR 6122�2019
e outros autores, como Hachich et al, 2009,
a única estaca mencionada nas alternativas
que se enquadra como uma estaca de
deslocamento é a Estaca Franki. As
estacas apresentadas nas outras
alternativas são consideradas estacas de
substituição, pois envolvem a retirada do
solo durante sua instalação. Portanto, a
Estaca Franki é a resposta correta, pois é
introduzida no terreno sem promover a
retirada do solo, caracterizando-se como
uma estaca de deslocamento.
9 Marcar para revisão
�FUNIVERSA, 2010� Acerca dos conceitos e
técnicas relacionadas às fundações, assinale a
alternativa INCORRETA.
A
B
C
D
E
Tubulões são fundações profundas,
cilíndricas, dotadas ou não de base
alargada, em que a descida do homem
no seu interior é prevista.
Estacas Strauss são executadas pela
introdução no terreno de certa
quantidade de material granular ou
concreto, por meio de golpes de um
pilão. Em seguida, o fuste é moldado
no terreno, com revestimento perdido
ou não.
A madeira pode ser utilizada como
material para estacas, desde que não
esteja sujeita a molhagens e secagens
sucessivas. Essa exigência é
dispensada se a madeira a ser
utilizada receber tratamento de
eficácia comprovada.
A lama bentonítica é uma mistura de
bentonita com água pura e é utilizada
para estabilizar as paredes do solo
durante uma escavação, pois a coluna
de lama exerce sobre as paredes da
vala uma pressão que impede o
desmoronamento.
As vigas de equilíbrio são elementos
que recebem as cargas de um ou dois
pilares, a fim de transmiti-las às
fundações de forma centrada.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa B está incorreta porque
descreve erroneamente o processo de
execução das estacas Strauss. Na verdade,
a descrição corresponde ao processo de
execução das estacas Franki. As estacas
Strauss são executadas por meio de um
processo de escavação com uma concha,
seguido pela colocação de um tubo de
revestimento e, finalmente, o
preenchimento com concreto. Portanto, a
afirmação de que as estacas Strauss são
executadas pela introdução no terreno de
certa quantidade de material granular ou
concreto, por meio de golpes de um pilão,
é incorreta.
10 Marcar para revisão
Suponha que você é o engenheiro de uma obra
onde será implantada fundação profunda e que
o nível da água é superficial. Sabendo que,
devido às demais edificações da vizinhança, o
rebaixamento do lençol de água não é
recomendado, qual é a única opção abaixo de
fundação que você não implantaria?
A
B
C
D
E
Estacas Metálicas
Estaca Franki
Estaca Escavada suportada por
Bentonita
Estaca Hélice
Estaca Strauss
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Estaca Strauss
Justificativa: Entre as estacas descritas
nas alternativas, a única que não é possível
de ser executada abaixo do lençol freático
é a Estaca Strauss. Isso ocorre porque a
Estaca Strauss requer um ambiente seco
para sua instalação, o que não é possível
em um lençol freático superficial. Portanto,
em um cenário onde o rebaixamento do
lençol de água não é recomendado, a
Estaca Strauss não seria uma opção viável
para a fundação.
