RELATÓRIO N° 166.ATV-MV.RIT.002Página1
RELATÓRIO DE INSPEÇÃO DE
TUBULAÇÃO CONFORME NR-13
DESTILARIA APARELHO 1

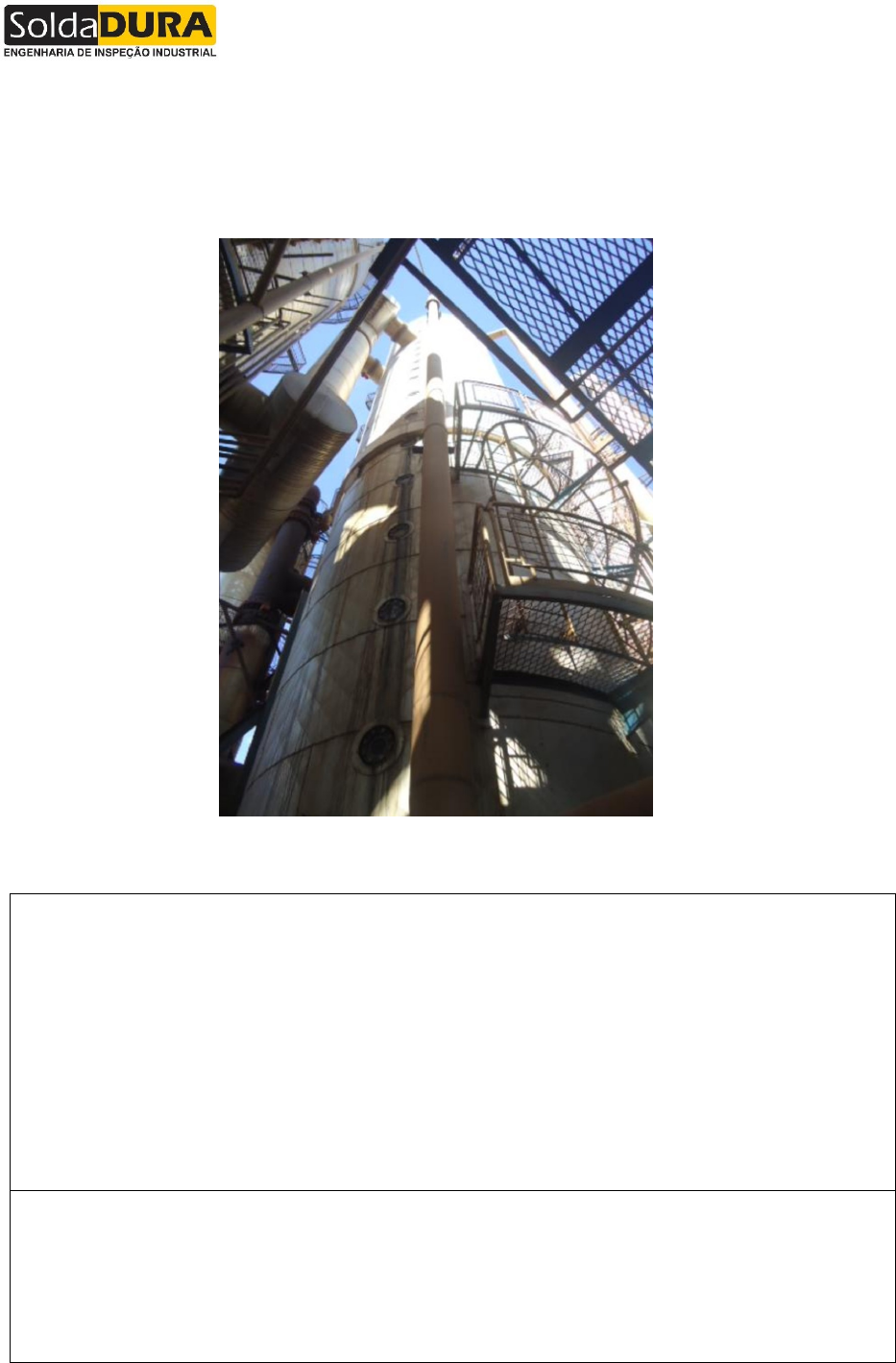

“Descrição da Tubulação: Tubulação Ø 12” de interligação do Trocador de calor K (P-70-1)
com a Coluna A ( CL-70-3).
TAG: 002	CLASSE DO FLUIDO: A	MATERIAL: ASTM A312
Pressão de Operação: 0,60 kgf/cm² 	Temperatura de Operação: 110 ºC
PMTA Adotada: 0,90 kgf/cm²	Norma de Referência: ASME B 31.3
	Proprietário da Tubulação de Processo:
Local da Instalação da Tubulação no processo:
	1–Campo de Aplicação da NR-13:
13.1.1 Esta Norma Regulamentadora - NR estabelece requisitos mínimos para gestão da integridade estrutural de caldeiras a vapor, vasos de pressão e suas tubulações de interligação nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores.
	2 – Identificação da Linha ou sistema de tubulação:
TAG: 002
COLUNA A
(CL-70-3)
TROCADOR DE CALOR K
(P-70-1)
Tubulação de Interligação:
	Vaso de Pressão 1

	Vaso Comunicante

TROCADOR DE CALOR K
(P-70-1)

	COLUNA A
(CL-70-3)
	Informações Importantes
Vaso de pressão com maior criticidade interligado na tubulação:
Coluna A
Categoria – II
Pressão de Operação: 0,60 kgf/cm²
Temperatura de Operação: 112 °C
	3 – Identificação do Fluido de serviço da Tubulação:
Fluido de serviço: Vinho (Classe “A” conforme NR13 item 13.5.1.2)
Pressão de Operação: 1,0 kgf/cm²
Temperatura de Operação: 110 °C
Classe A:
- Fluidos inflamáveis, e fluidos combustíveis com temperatura igual ou superior a 200 ºC
- Tóxico com limite de tolerância = 20 ppm
	Conforme o item 13.5.1.2 alínea “a”: Os fluidos são classificados em Classes.
Conforme o item 13.6.3.9 alínea “b” deve ser identificado os fluidos de serviço da tubulação, e respectivas temperatura e pressão de operação.
	4 – Datas da Inspeção da Tubulação:
Data de início da Inspeção: 08/05/2019
Data de término da Inspeção: 17/05/2019

Conforme o item 13.6.3.9 alínea “c” deve ser informado a data de início e término da inspeção.
	5 – Tipo de Inspeção executada:
Tipo de Inspeção Executada:
|_|INICIAL
|X|PERIÓDICA
|_|EXTRAORDINÁRIA

Conforme o item 13.6.3.9 alínea “d” deve ser informado o tipo de inspeção executada.
	6 – Descrição dos exames executados:
Exame Visual da Tubulação (integridade)
Exame Dimensional Isométrico (fluxograma da linha inspecionada)
Exame Ultrassônico (Inspeção de medição de espessura por ultrassom).
Cálculo de espessura mínima para o tubo, com relação à pressão de trabalho.

Conforme o item 13.6.3.9 alínea “e” deve ser informado à descrição dos exames executados na tubulação.
	7 – Resultados das Inspeções:
Exame Visual da Tubulação (integridade)

Figura 1

Figura 2

Figura 3

Figura 4
As figuras acima exibem a tubulação inspecionada. A inspeção visual da tubulação mostra que não há evidencias de problemas de integridade ou falhas.
Não foi evidenciada a existência de dispositivo de indicação de pressão (manômetro) instalado diretamente na tubulação.
	Itens da Norma NR-13.
13.6.1.3 As tubulações ou sistemas de tubulação devem possuir indicador de pressão de operação, conforme definido no projeto de processo e instrumentação.
Exame Dimensional Isométrico (fluxograma da linha inspecionada)
P7
P6
P4
P5
P2
P3
P1
 Ø 12 “
Coluna A
Trocadores de calor K

Desenho esquemático (linha de tubulação). A seta “Vermelha” indica o sentido do fluxo.
Exame Ultrassônico (Inspeção de medição de espessura por ultrassom).
Medição de espessura realizada através de aparelho de ultrassom modelo DC-2000C.
	1 – TUBULAÇÃO Ø 12”- TAG 002
	Pontos Medidos
	Medidas
(mm)

Espessura mínima encontrada:
Ø 12” 3,9 mm
	1 Ø 12”
	4,0

	2 Ø 12”
	4,1

	3 Ø 12”
	3,9

	4 Ø 12”
	4,2

	5 Ø 12”
	3,9

	6 Ø 12”
	4,1

	7 Ø 12”
	4,1


	8 – Cálculo Estrutural de Espessura Mínima:
	Tubulação Ø 12” TAG 002
	Material do tubo – ASTM A312
	Norma de Referencia ASME B31.3

PMTA = 27,362 kgf/cm² Ø 12”
PMTA Adotada = 0,90 kgf/cm²

tm = 1,13 mm
	Legenda:
S (Tensão admissível do material na temperatura de projeto) = 1406,14 kgf/cm²
D (Diâmetro externo) = 323,8 mm
E (Eficiênca de Junta) = 0,8
Y (Valor de Coeficiente) = 0,4
C (Espessura de Corrosão) = 1,0 mm
 t (Espessura mínima encontrada na tubulação) = 3,9 mm
PMTA (Pressão Máxima de Trabalho Admissível , calculada pela menor espessurado encontrada no tubo)
PMTA Adotada (Pressão Máxima de Trabalho Admissível, limitada atendendo a menor PMTA dos vasos interligados)
tm = (Espessura mínima exigida para a PMTA adotada)
	9 – Parecer Conclusivo:
Após as avaliações técnicas e exames executados de acordo com o Planejamento e Programa de Inspeção N° 166.ATV-MV.PRO.001 elaborado para atender o item 13.6.3.5 e 13.6.1.4 alínea “a” da norma NR-13 evidenciou-se que a tubulação não possui risco grave ou iminente, sendo assim o Profissional Habilitado conclui que a tubulação TAG Nº: 12”- 002 pode operar sem objeções até a próxima inspeção seguindo as recomendações (orientações) do item 10 deste relatório.
As tubulações estão adequadas conforme previsão do ASME B31.3 item 301.2.2, não sendo necessário a utilização do dispositivo de segurança devido a pressão de operação do sistema não ter a capacidade de atingir a pressão calculada do tubo, portanto, reiteramos que a tubulação está apta para operação.
	Conforme o item 13.6.3.9 alínea “i” parecer conclusivo quanto à integridade da tubulação, do sistema de tubulação ou da linha até a próxima inspeção.
	10 – Recomendações e providências necessárias:
Providências:
1. Conforme o item 13.6.2.3 da NR-13 onde diz que: As tubulações e sistemas de tubulação devem ser identificáveis segundo padronização formalmente instituída pelo estabelecimento, e sinalizadas conforme a NR-26.
2. Efetuar instalação de dispositivos de indicação de pressão da tubulação em conformidade ao item 13.6.1.3 da norma NR-13.
Recomendações:
Conforme NR 13 no subitem 13.6.1.4 Todo estabelecimento que possua tubulações, sistemas de tubulação ou linhas deve ter a seguinte documentação devidamente atualizada: fluxograma de engenharia com a identificação da linha e seus acessórios.
Conforme NR13 no subitem 13.6.1.4 alínea “c” e, em conformidade com os itens 13.3.6 e 13.3.7 da mesma norma, é recomendado que sempre que for alterado o projeto ou for realizado qualquer tipo de reparos que possam comprometer a segurança, seja realizado o PAR (Projetos de Alteração ou Reparos) através de inspeções de acompanhamento aprovadas pelo Profissional Habilitado.
Os itens listados como providências deverão ser atendidos e comprovados através de certificados e fotos a serem anexados neste documento.
	11 – Data prevista para a próxima inspeção:
Próxima Inspeção: 17/05/2022
Nota – Intervalos de inspeção das tubulações conforme o Planejamento e Programa de Inspeção elaborado Nº 166.ATV-MV.PRO.001
Sertãozinho/SP, 31 de julho de 2019.


	Profissional Habilitado – NR13
	Departamento Técnico
Documento de Propriedade da Soldadura Engenharia de Inspeção Industrial.
Proibida a sua Reprodução ou cópia sem prévia autorização.
