Instalação
Manual de Instalação K 612132_PT _00

 OPERADOR DE PORTAS WITTUR ECO DRIVE
(DO-WIE-LA)







Sumário Este manual descreve detalhadamente instruções de instalação para o operador
de porta ECO DRIVE.

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 2 - 50

Instalação
Manual de Instalação K 612132_PT _00


Índice 1 Introdução............................................................................................... 3
 1.1 Visão Geral......................................................................................... 4
 1.2 Pré-Requisitos .................................................................................... 4
 1.3 Especificações ................................................................................... 5
 1.4 Fornecimento ..................................................................................... 5
2 Segurança............................................................................................... 8
 2.1 Recomendações de Segurança.......................................................... 8
 2.2 Ícones de Segurança.......................................................................... 9
 2.3 Análise de Risco............................................................................... 10
 2.4 Símbolos Utilizados .......................................................................... 10
3 Instalação Mecânica............................................................................. 11
 3.1 Fixação no Teto da Cabina............................................................... 11
 3.2 Instalação das Portas ....................................................................... 20
 3.3 Instalação da Rampa Retrátil (Cluth) c/ Bloq. Mecânico (CDL) ......... 25
 3.4 Instalação da Cortina Luminosa (Barra Eletrônica - BPE)................. 31
4 Instalação Elétrica................................................................................ 37
 4.1 Visão Geral....................................................................................... 37
 4.2 Comando EX .................................................................................... 38
 4.3 Comando MX.................................................................................... 40
 4.4 Regulagem e Funcionamento........................................................... 43














Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 3 - 50

Instalação
Manual de Instalação K 612132_PT _00

1 Introdução

1.1 Visão Geral


O operador de portas Wittur Eco Drive (DO – WIE) é aplicado em abertura
simultânea central (C2), Telescópica direita (T2/D) ou telescópica esquerda
(T2/E). Com motores de corrente contínua (PWM), proporcionando maior
controle no fechamento e abertura de portas.

















Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 4 - 50

Instalação
Manual de Instalação K 612132_PT _00

1.2 Pré- Requisitos



ATENÇÃO!

Para evitar qualquer dano mecânico e/ ou elétrico, tenha certeza de que
todos os componentes permanecem dentro da embalagem até o
momento de sua instalação.



ATENÇÃO!

Evitar qualquer dano em componentes eletrônicos (PCBs etc.) por
descarga eletrostática (ESD), descarregue qualquer formação de ESD
tocando um objeto aterrado.


Componentes
Instalados
Componente Descrição
 Cabina Deve estar instalada por completo.


Documentos
Relacionados
Número Título
 EJ_612111 Installation – ECO Drive Door Operator
 Q 44910098 Technical information


























Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 5 - 50

Instalação
Manual de Instalação K 612132_PT _00

1.3 Especificações


Operador Wittur Eco Drive (DO – WIE-LA)
Abertura (BKE) [mm] 800, 850 e 900
Tipo de abertura T2 , C2
Altura de porta (HT) [mm] 2000, 2100 E 2200
Altura máxima de cabina [mm] 2500
Peso [KG] (Aproximado) 10 Kg
Alimentação:
127/230 V (+/- 20%) 60 HZ
127/230 V (+/- 20%) 50 HZ

1.4 Fornecimento


 O operador DO – WIE será entregue pela Wittur para a EASSA (fábrica) dentro
de uma embalagem, conforme figura abaixo.



















 Observação: Em obra não empilhar mais que 4 caixas.









Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 6 - 50

Instalação
Manual de Instalação K 612132_PT _00

 Cada embalagem possui os seguintes itens:
 1. Operador de porta



2. Pertences de fixação do operador
04 – calços (50 X 38,1 X 9,62);
04 – Parafusos M10 X 25;
04 – Arruelas Lisa M10;
04 – Arruelas de Pressão M10;


3. Kit S300L (51915961):
04 – suportes Colgador;
04 – Parafusos especiais M10 X 82 mm;
12 – Porcas M10;
08 – Arruelas lisas M10;
08 – Arruelas estriadas M10;
08 – Parafusos M8 X 16 mm;
08 – Arruelas estriadas M8;



4. Rampa de Acionamento (Clutch)


Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 7 - 50

Instalação
Manual de Instalação K 612132_PT _00



5. Suportes de Fixação do operador


6. Calços de apoio p/ garantir o nivelamento

7. Catálogos do Fabricante


Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 8 - 50

Instalação
Manual de Instalação K 612132_PT _00

2 Segurança

2.1 Recomendações de Segurança


Requisitos de
Segurança
Objetivo
Representar as diretrizes de segurança necessárias ao processo de
Instalação.Em cada fase do processo descritas neste manual, haverá ilustrações
e um gerenciador de riscos chamando a atenção para os riscos existentes para
aquele tipo de tarefa e as medidas corretivas que devem ser aplicadas a fim de
neutralizá-los ou minimizá-los.
Equipamentos de Proteção Individual – Básicos
Todos os colaboradores e prestadores de serviço que executam atividades de
montagem em elevadores devem portar os seguintes EPI's:
 1. Óculos de segurança
 2. Capacete .
 3. Protetor auricular.
 4. Máscara semi facial contra poeira
 5. Botina de eletricista.
 6. Luvas de malha nitrílica (amarela) ou malha aramida.
 7. Luvas de Raspa de couro ou malha aramida .
8. Creme de proteção.


ATENÇÃO!

 • Em todas as atividades dentro da obra é obrigatório o uso de óculos, calçado e
capacete de segurança.
• Utilizar iluminação adequada e suficiente, durante a realização dos trabalhos;
• Em caso de perda ou danos com os equipamentos de proteção individual,
substituir imediatamente.
• Aplicar obrigatoriamenteo procedimento "001413 – Bloqueio elétrico" sempre
que for realizar algum trabalho nos painéis ou outras partes elétricas dos
equipamentos.
• Quando utilizar máquinas e/ou ferramentas, seguir as instruções recomendadas
pelo fabricante. Utilizar somente ferramentas em boas condições.
• Esteja sempre atento com possíveis áreas de prensagem (polias, correias,
cabos de aço, etc) existentes no local de trabalho. Jamais exponha partes do seu
corpo próximo a esses locais.
• Não comprometer a sua própria segurança, a de seus companheiros e dos
usuários dos equipamentos.
• Informar a Schindler, toda e qualquer situação de risco.








Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 9 - 50

Instalação
Manual de Instalação K 612132_PT _00

2.2 Ícones de Segurança


 Ao lado das atividades descritas neste manual, aparecerão ícones de segurança,
cuja finalidade está associada ao uso dos respectivos EPI's, homologados pela
empresa. A tabela abaixo relaciona estes ícones, indicando a obrigatoriedade do
uso, bem como alguns outros ícones que representam sinal de “ATENÇÃO”.

Ícone Item Obrigatoriedade do uso

Capacete
Em todo e qualquer serviço nos edifícios em
construção ou reforma.

Luvas de Aramida
Uso obrigatório no manuseio de materiais de
pequeno porte e/ou utilização de ferramentas
manuais.

Calçado de Segurança/ Botina de
Eletricista
Uso obrigatório em todas as atividades
laborais dentro dos prédios em construção.

Óculos de Segurança
EPI obrigatório em todas as atividades da
montagem dentro dos prédios em construção.


























Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 10 - 50

Instalação
Manual de Instalação K 612132_PT _00

2.3 Análise de Risco



Orientar e alertar sobre os procedimentos de segurança que devem ser adota-
dos e priorizados antes da execução dos trabalhos.
Atividade
Consequência/
Riscos
Medidas de Controle e Prevenção Equipamento
Risco
Residual
Montagem e
instalação
do operador
de porta


Riscos
ergonômicos
devido à má
postura e riscos
diversos durante
a movimentação
da cabina.
Ao pegar o operador no solo para o
transporte, posicionar-se de frente para
o material, flexionar as pernas
mantendo a coluna ereta. Erguer o
material exercendo a força com a
musculatura dos braços e das pernas.
Posiciona-lo na altura do tórax e
transporta-lo sempre à frente do corpo.

Peças de grandes dimensões devem
ser transportadas com auxilio de outro
montador.

Utilizar ferramentas com as medidas
adequadas. Não expor as mãos
próximas ao raio de ação das
ferramentas. Encaixar corretamente as
ferramentas nos parafusos e porcas e
exercer força de torque compatível.

Atentar para não expor as mãos em
áreas de possíveis prensagens.
Malha de aramida,
malha nitrílica
(amarela)

Mínimo


2.4 Símbolos utilizados



ATENÇÃO!
 Este símbolo indica a possibilidade de acidente ou de danos ao equipamento.


 PERIGO!
 Este símbolo indica atividade com alto risco de acidentes grave.


 NOTA!
 Este símbolo indica uma informação adicional ou especial.










Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 11 - 50

Instalação
Manual de Instalação K 612132_PT _00

3 Instalação Mecânica

3.1 Fixação no teto da Cabina


Abertura Central Nº ETAPA
3101
Verificar o alinhamento da soleira de cabina com a de pavimento, con-
forme indicando no desenho de montagem, figura 1. Verificar o alinha-
mento entre os batentes de cabina e pavimento, figura 2.









































OBS.: Medida X deve estar alinhada por todo o vão de soleira.






Batentes Alinhados
X
Esta medida deve ser
encontrada por toda o vão de
abertura de porta.
Soleira de Cabina
Soleira de Pavimento
Figura 2
Figura 1
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 12 - 50

Instalação
Manual de Instalação K 612132_PT _00

 NOTA!

� A verificação do alinhamento dos batentes deve ser feito, no lado
esquerdo e direito, e em três pontos: Parte inferior, Meio do Batente e
Parte Superior.
� Caso esteja desalinhado deve ser feita a correção. Caso contrário o
ajuste dos rolinhos estará comprometida (não funcionará corretamente)
e em consequência o funcionamento do operador (abertura de porta).


 Nº ETAPA
3102
Após a verificação de alinhamento, fazer na soleira uma referência de
centro de abertura. Em seguida, com um prumo, verificar a centraliza-
ção do ponto vermelho do mecanismo de porta de pavimento, com a
marca na soleira de pavimento que representa o centro de abertura,
para com isso garantir o centro do mecanismo alinhado com o centro do
vão de porta, conforme figura 3.



















3103
Montar os suportes direito e esquerdo no operador. Deve-se prestar
atenção na montagem dos suportes. A base que será fixada no teto
possui 3 (Três) furos, figura 4.

3104
Posicionar o teto da cabina nivelada, ou em uma altura adequada, com
a soleira de pavimento para posicionar o operador no teto da cabina.

3105
Fixar provisoriamente o operador nos pontos 1 e 2, desta forma o ope-
rador estará preso no teto da cabina e em condições para os ajustes
seguintes, figura 5.





Figura 3
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 13 - 50

Instalação
Manual de Instalação K 612132_PT _00






















3106
Com um esquadro alinhar a referência do operador (marca vermelha)
com a linha de centro marcada na soleira de pavimento (ajuste no sen-
tido lateral), figura 6.





1 2 Montagem final deve estar desta forma









Figura 6
Figura 5
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 14 - 50

Instalação
Manual de Instalação K 612132_PT _00

Soleira de Pavimento
Guia dos excêntricos de porta

3107
Utilizando uma trena, ajustar a distância do mecanismo com a soleira
de pavimento (ajuste no sentido frontal). Essa distância é medida da
guia dos excêntricos com a soleira de pavimento e deve ter a medida
de 76 mm ± 3 mm, conforme indicado na figura 7.












 NOTA!

� A medida de 76 mm é considerada como referência para montar as
folhas de portas, sem que raspem uma na outra. É permitido o uso de
outra referência baseada na experiência do montador, desde que tenha o
mesmo objetivo.
� Esta medida poderá ser modificada para atender as folgas máxima de 6
mm em torno da folhas com os batentes.


















76 mm
Operador de porta Eco/Midi




Figura 7
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 15 - 50

Instalação
Manual de Instalação K 612132_PT _00


3108
Apertar de forma definitiva os 4 (quatros parafusos) de fixação do ope-
rador, indicado na etapa 3105.

3109
Verificar o nivelamento do mecanismo de porta nos seguintes pontos
A, B, C D e E. Caso esteja desnivelado, corrigir o desaprumo, utilizan-
do os calços (1001WA). Estes calços não têm posição fixa, dependen-
do da condição de desaprumo, figura 8.












































Pontos A e B: Sentido vertical
Ponto C: Sentido horizontal
Ponto D : Guia dos excêntricos de cabina.Ponto E: Base da rampa
Figura 8
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 16 - 50

Instalação
Manual de Instalação K 612132_PT _00


3110
Nivelar os pontos de referência, de pavimento e cabina, e verificar se os
mesmos estão alinhados, figura 9.























 NOTA!

� Essa centralização é necessária e obrigatória em todos os pavimentos.
� Se a centralização for feita apenas no pavimento de instalação do
operador, significa que os outros andares estão com os batentes/ barra
de porta desalinhados e devem ser corrigidos!
� O desalinhamento da guias também provoca a descentralização das
referências e da mesma forma deve ser corrigidas!


 3111 Fixar em definitivo, nos pontos indicados na etapa 3105.

3112
Após ter concluído a instalação do operador, deve-se movimentar o
fechamento e abertura de porta, observando o funcionamento do me-
canismo.

















Figura 9
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 17 - 50

Instalação
Manual de Instalação K 612132_PT _00

Abertura Lateral Nº ETAPA
3113
Verificar o alinhamento da soleira de cabina com a de pavimento, con-
forme indicando na etapa 3101 (p/ abertura Central).

3114
Após a verificação de alinhamento, fazer na soleira uma referência, in-
dicando o final de fechamento da porta. Em seguida, com um prumo,
verificar a centralização do ponto vermelho do mecanismo de porta de
pavimento, com a marca na soleira de pavimento que representa o final
de fechamento da porta.





3115
Montar os suportes direito e esquerdo no operador. Deve-se prestar
atenção na montagem dos suportes. A base que será fixada no teto
possui 3 (Três) furos, conforme etapa 3103.

3116
Posicionar o teto da cabina de maneira idêntica a etapa 3104 e fixar
provisoriamente o operador conforme etapa 3105.

























Figura 10
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 18 - 50

Instalação
Manual de Instalação K 612132_PT _00


3117
Com um esquadro alinhar a referência do operador (marca vermelha)
com a linha de final de fechamento de porta marcada na soleira de pa-
vimento (ajuste no sentido lateral), figura 11.



 NOTA!

� Observar que o centro da marca vermelha coincide com o batente de
pavimento, em toda altura do batente !



3118
Utilizando uma trena, ajustar a distância do mecanismo com a soleira de
pavimento (ajuste no sentido frontal). Essa distância é medida da guia
dos excêntricos da porta rápida com a soleira de pavimento e deve ter a
medida de 46 mm ± 3 mm, figura 12.






















Operador de porta Eco
Soleira do Pavimento
Guia dos excêntricos da porta lenta Guia dos excêntricos da porta rápida
46 mm
















Figura 12
Figura 11
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 19 - 50

Instalação
Manual de Instalação K 612132_PT _00

 NOTA!

� A medida de 46 mm é considerada como referência para montar as
folhas de portas, sem que raspem uma na outra. É permitido o uso de
outra referencia baseada na experiência do montador, desde que tenha o
mesmo objetivo.



3119
Apertar de forma definitiva os 4 (quatro) parafusos de fixação do opera-
dor, conforme indicado na etapa 3105.

3120
Verificar o nivelamento do mecanismo de porta conforme procedimento
indicado na etapa 3109.

3121
Fixar em definitivo nos pontos indicados na etapa 3105, caso seja ne-
cessário.

3122
Após ter concluído a instalação do operador, deve-se fazer o movimen-
to de fechamento e abertura de porta, observando o funcionamento do
mecanismo.

 3123
Nivelar e verificar os pontos de referência, de pavimento e cabina e veri-
ficar se os mesmos estão alinhados.




 NOTA!

� Essa centralização é necessária e obrigatória em todos os pavimentos.
� Se a centralização for em apenas no pavimento de instalação do
operador, significa que os outros andares estão com os batentes/ barra
de porta desalinhados e devem ser corrigidos!
� O desalinhamento da guias também provoca a descentralização das
referências e da mesma forma deve ser corrigidas!



Figura 13
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 20 - 50

Instalação
Manual de Instalação K 612132_PT _00

3.2 Instalação das portas


Abertura Central Nº ETAPA
3201
Fixar as corrediças nas folhas de portas.
� Fixar o suporte da corrediça na porta.
� Passar o parafuso da corrediça pelo do suporte.
� Posicionar arruela lisa e estriada e apertar a porca.




















3202
Posicionar quatro calços de madeira de 5 mm ±1 mm, sobre a soleira
atravessando as canaletas. Estes calços têm a finalidade de deixar sus-
pensas as duas folhas de portas em uma altura padronizada.

3203
Movimentar o elevador mantê-lo em uma altura adequada para posicio-
nar as folhas de porta sobre a soleira e em cima dos calços, de modo
que os pontos de fixação dos suportes da porta coincidam com os pon-
tos de fixação no operador e as corrediças encaixadas na canaleta.
Nesta etapa, não se preocupar com a condição de abertura e
fechamento, figura 2.





























Figura 2
Figura 1
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 21 - 50

Instalação
Manual de Instalação K 612132_PT _00



3204
Fixar as portas no carro do operador, através dos colgadores (dois por
porta). Seguir a seqüência abaixo e indicada na figura 3:

1. Fixar o colgador na folha de porta, apertando os parafusos 1 e 2
(parafuso e arruela estriada).

Importante: O colgador deve ser posicionado de modo que a
parte mais externa fique virada para a cabina.

2. Posicionar uma porca 3 e arruela estriada 4 próxima da base do
parafuso especial, antes de ser fixado no carro do operador.

3. Prender o parafuso especial no carro do operador 5 (parafuso e
arruela estriada), passando pelo furo do colgador.

Importante: O parafuso especial tem duas formas de ser fixo
no operador, não há posição fixa, mas a posição deve ser a
mesma para o outro parafuso da mesma folha de porta. Isso
para evitar o torcimento da folha, figura 4.

4. Posicionar a arruela estriada 6 e em seguida a porca de fixação
7.

5. Apertar a porca 7 até que se obtenha fixação.

Não apertar em definitivo as porcas, pois as mesmas devem ser fixadas
em definitivo no momento de ajuste da porta.
























Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 22 - 50

Instalação
Manual de Instalação K 612132_PT _00









3205
Suspender temporariamente as portas, aproximadamente 1 mm, para a
retirada dos calços de madeira.

Ajuste das
portas
3206
Com o carro do operador na posição de porta fechada, puxar as folhas
de portas, de modo que as duas folhas se coincidem, tocando uma com
outra. Nesta etapa a linha de centro imaginária da referência do opera-
dor (Ponto vermelho) deve passar entre as duas portas, dividindo em
partes iguais à distância desta linha para a parte frontal da porta de ca-
da porta, figura 5.
 3207 Apertar em definitivoos parafusos de fixação no carro do operador.














Figura 3










Parafuso especial
5 3, 4 6, 7
1
Colgador
2
Figura 4
Figura 5
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 23 - 50

Instalação
Manual de Instalação K 612132_PT _00



3208
Verificar a altura de ambas as folhas de portas. Esta altura tem que ser
igual para ambas, tendo como medida 5 mm e tolerância ±1 mm.

3209
Caso necessite ajustar, afrouxar e apertar as porcas X e Y indicadas na
figura 6, em torno de ¼ de volta, conforme seqüência abaixo:
� Afrouxar a porca x e apertar a porca Y, para subir a porta.
� Afrouxar a porca Y e apertar a porca X, para descer a porta.
Proceder desta forma sucessivamente e de forma igual nos dois parafu-
sos especiais (direita e esquerda) até obter folgas iguais entre as folhas
de porta com a soleira. Esta folga tem que ser de 5 mm ± 1 mm.


















































X
Y
Figura 6
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 24 - 50

Instalação
Manual de Instalação K 612132_PT _00

 3210 Apertar as porcas em definitivo.

3211
Abrir a porta até que o fim de curso seja acionado, verificando se não
tem algo irregular no movimento das portas.

3212
Observar as folgas entre folhas de portas, folha de porta com batente,
com a porta totalmente aberta. Estas folgas não podem ultrapassar
6mm.

3213
Observar o faceamento das folhas de portas com o batente, porta total-
mente aberta. Para ajuste afrouxar os parafusos de fixação (Parafuso
especial) e movimentar a folha de porta nos sentidos esquerda/ direita.
Após o ajuste reapertá-los.

 3214
Com a porta fechada checar: folga entre a porta e o batente superior e
lateral. Estas folgas não podem ultrapassar a medida de 6 mm.


3215
Com o objetivo de ajustar as portas, os seguintes pontos poderão ser
utilizados:
� Conjunto completo:
Afrouxar os parafusos que fixam o operador de porta nos trilhos do
teto e movimentar o operador para trás e para frente (etapa 3105). É
necessário confirmar novamente o nivelamento do operador (etapa
3109) e o alinhamento do mesmo, medindo no trilho de guia dos ex-
cêntricos com a soleira de pavimento. Estas medidas devem ser i-
guais nos dois extremos do vão de abertura.

� Somente nas portas:
 Folgar os parafusos 3 e 4 dos colgadores Indicado na etapa
3204, por folha de porta. Desta forma a porta fica livre para se mo-
vimentar em sentido frente/ trás.

� Posicionamento dos parafusos especiais:
 Os parafusos especiais (prende a folha de porta no operador)
possuem duas condições de montagem indicada na etapa 3204, figu-
ra 4. Estas condições podem ser modificadas, desde que para cada
folha de porta, a montagem dos parafusos seja idêntica.

 3215
Após o ajuste das portas, conferir se existem parafusos ou porcas frou-
xas e reapertá-las.











Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 25 - 50

Instalação
Manual de Instalação K 612132_PT _00

3.3 Instalação da rampa retráctil (Clucth) com Bloqueio mecânico (CDL)


Visão Geral































1 – Rampa retrátil;
2 – Bloqueio mecânico (Car dor Lock – CDL);
3 – Sensor de porta fechada (Imã);

















1
2
3
Figura 1
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 26 - 50

Instalação
Manual de Instalação K 612132_PT _00

 Nº ETAPA
3301
Fixar o suporte de alinhamento da rampa na folha de porta. Posicionar
dentro da canaleta o calço de fixação (1), posicionar a cantoneira junto
com o parafuso (2) e prender no calço de fixação. Conforme figura 2.






















3302
Manter a rampa retrátil comprimida, em torno de 60 mm, utilizando bra-
çadeira plástica, figura 3.










































1
2
Cantoneira
Figura 3
Figura 2

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 27 - 50

Instalação
Manual de Instalação K 612132_PT _00

Montagem
3303
Fixar a base da rampa retrátil no carro do operador, com os 4 (quatro)
parafusos (1). Acoplar o cabo de transmissão na rampa, com 2 (dois)
parafusos (2), figura 4.



















 NOTA!

� A peça de acoplamento da rampa no cabo de transmissão é somente
para abertura Central. Para abertura Lateral a rampa não é presa
diretamente no cabo de transmissão.





2 Peça de acoplamento
da rampa com o cabo
de transmissão.
1
2




 Figura 4
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 28 - 50

Instalação
Manual de Instalação K 612132_PT _00


3304
Fixar a correia de tração na rampa, aplicando a seqüência abaixo, figu-
ra 5:
� Tirar o anel de retenção do pino de encaixe (1);
� Encaixar o pino de retenção (2) na pinça de fixação (3);
Prender o pino de encaixe com o anel de retenção (4).




































2 1
 3
4







Figura 5
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 29 - 50

Instalação
Manual de Instalação K 612132_PT _00



3305
Fixar a rampa na parte inferior na cabina. Conforme figura abaixo. Não
é necessária a fixação dos dois lados.





Funcionamento A rampa retrátil com o bloqueio mecânico tem a finalidade de impossibilitar a
abertura da cabina fora da zona de nivelamento. Esta finalidade tem o objetivo de
atender a norma NM207 5.4.4. A seguir o funcionamento da rampa:

Cabina em
Movimento 3306
Rampa recolhida e a trava mecânica acionada (porta bloqueada). Não
há pressão dos rolinhos na rampa. A rampa se recolhe aproximadamen-
te 60 mm.






















60








Figura 7
Figura 6
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 30 - 50

Instalação
Manual de Instalação K 612132_PT _00


Cabina parada
no pavimento
3307
Os rolinhos proporcionam pressão na rampa impedindo que ocorra uma
total expansão da rampa (A). O bloqueio mecânico é desativado (B), o
conjunto porta cabina e pavimento ficam destravados e podendo ser
aberta em seguida.






















Cabina parada
fora do pavimen-
to
3308
Rampa expandida totalmente (A), e o bloqueio mecânico acionado (B)
(porta bloqueada). Não há pressão dos rolinhos na rampa. A rampa se
expande totalmente, ficando aproximadamente 96 mm.
























A A
B
96
A A
B
Figura 9
Figura 8
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 31 - 50

Instalação
Manual de Instalação K 612132_PT _00

3.4 Instalação da Cortina Luminosa (Barra eletrônica – BPE)


Instalação
mecânica 3401Fixar ambas as antenas nas folhas de portas, através dos 5 parafusos
na antena TX e 5 parafusos na antena RX.




























Parafuso de
fixação





Figura 1
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 32 - 50

Instalação
Manual de Instalação K 612132_PT _00


3402
Plugar o cabo de extensão nos conectores das antenas e encaminhar
para o módulo BPE quando comando EX ou para a placa loncib quan-
do o comando MX.

 NOTA!

� Fixar os cabos com braçadeiras plásticas, certificando-se que os
mesmos fiquem bem seguros, que não existem curvaturas apertadas e
que não estão sendo forçados ou esticados à medida que as portas se
deslocam.
� Após a união do cabo da antena com o cabo de extensão, reforçar a
fixação com uma fita isolante, prevenindo desta forma mau contato.






































Cabo da Antena
Cabo de extensão
Pontos de
passagem do
cabo da
antena até a
esteira.

Figura 2






Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 33 - 50

Instalação
Manual de Instalação K 612132_PT _00

 3403 Fixar o módulo (280/281), quando for comando EX, figura 3.






























Figura 3

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 34 - 50

Instalação
Manual de Instalação K 612132_PT _00

Instalação
Elétrica


Com módulo
(Vista Geral)































1 SW1
2 SW2
3 SW3
4 SW4
5 Fusível de proteção







12 3
Status da BPE
Alimentação
Lado Comando Lado Antenas
4 5
RX
TX
Figura 4
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 35 - 50

Instalação
Manual de Instalação K 612132_PT _00


3404
Ligar as antenas TX e RX no módulo (280/281) da seguinte forma:

� Lado do comando

Alimentação � N (0 V) e L (220 V);
Status da BPE � Comum – P18 e N/C – P17 /P3

� Lado das antenas

Cabo TX 0 V – Laranja
 +12 V – Vermelho
 Trigger – Azul
 Link – Branco

Cabo RX 0 V – Laranja
 +12 V – Amarelo (Timeout Habilitado)
 Link – Branco

 NOTA!

� Fixar os cabos com braçadeiras, assegurando que os mesmos fiquem
bem seguros, que não existem curvaturas apertadas e que não estão
sendo forçados ou esticados à medida que as portas se deslocam.
� O time out habilitado, permite que seja ignorado sensor danificado,
voltando a funcionar a cortina luminosa. Esta condição é identificada
quando o led inferior da barra TX fica piscando intermitentemente.



3405
Ajustar as chaves do módulo da seguinte forma:

SW1 – ON � Função: Habilita o sinal sonoro de obstrução.

SW2 – PNP � Função: Seleciona o tipo de lógica (conforme indica-
do na barra)

SW3 – NC � Função: Seleciona o estado de funcionamento do Relê
de saída.

SW4 – 230 � Função: Seleciona a tensão de entrada.

3406
Após estas etapas concluídas testar o funcionamento:
� Passar um obstáculo em frente às barras e verificar o sinal
sonoro e o acionamento do Relé.
Posicionar um objeto em frente ao primeiro sensor, a contar de
baixo para cima e aguardar (aprox. 10 s). Após o tempo esgotado
um dos led’s da barra TX ficará piscando intermitente, indicando
sensor danificado, mas possibilitando o funcionamento sem com-
prometer a segurança!


Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 36 - 50

Instalação
Manual de Instalação K 612132_PT _00


Sem módulo
3407
Retirar o conector Wago da placa Loncib e observar a identificação dos
pinos, conforme figura abaixo:

















3408
Ligar as antenas TX e RX no conector RPHT na LONCIB conforme a
tabela abaixo:

Conector Wago Antena
Pinos TX RX
1 (24 V _NGL) Vermelho -
2 (0 V) Laranja Laranja
3 (24 V _NGL) Não ligar Não ligar
4 (N_RPHT) Azul -

Os fios brancos das antenas (RX e TX) devem ser unidos e não devem
ser ligados em nenhum ponto.
















Tampa de extremidade (final do
conector)

Figura 5
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 37 - 50

Instalação
Manual de Instalação K 612132_PT _00

4 Instalação Elétrica



4.1 Visão Geral










 1. Botão E-learning
2. Tripot do ajuste de força
3. Dip Swit de configuração
4. Sensor de posição (Reed Switch)
5. Led’s de informação
6. Motor
7. Conectores de Ligação
8. Conector WPT






1 5 3 2
8
7
4 6
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 38 - 50

Instalação
Manual de Instalação K 612132_PT _00

4.2 Comando EX



4201
Passar o Chicote proveniente do Totem, através do ponto 1. Prender o
chicote, sem deixar os fios a serem ligados no operador esticados de tal
forma que venha dificultar a manutenção, figura 1.





 4202 Ligar o conector X1 (sinais de entrada) no operador conforme figura 2.
























X1 (Entrada) Função Sinal do comando
Com Sinal geral C1(03) / 303
I1 Sinal de abertura C1(02) / 302
I2 Sinal de fechamento C1(01) / 301
I3 Sinal de forçador de porta Depende da configuração da obra
I4 Sinal p/ alta velocidade Não conectado
1
Figura 2
Figura 1

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 39 - 50

Instalação
Manual de Instalação K 612132_PT _00



4203
Ligar o conector X2 (sinais de saída) no operador conforme indicado
abaixo:


 1/ LPA 2/ LPF 3/ RE ABER. Não usado






































X2 (saída)
Relé
Função contatos
Função
Sinal do
comando
O1 CX
1 LPA
NC
Acionado
com porta
aberta P8
O2 CX
2 LPF
NC
Acionado
com porta
fechada P29
O3 P18A
3 REABERTURA
NC
Acionado
quando
ocorre
reabertura
P18B
4 POSIÇÃO Não ligar
Figura 3

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 40 - 50

Instalação
Manual de Instalação K 612132_PT _00



4204
Ligar o conector D1 (Alimentação) e D2 (Sinal de porta de cabina fe-
chado – PC)




















4.3 Comando MX



4301
Passar o Chicote proveniente da caixa de interface, figura 1, através do
ponto indicado na etapa 4201. Prender o chicote, sem deixar os fios a
serem ligados no operador esticados de tal forma que venha dificultar a
manutenção.









Figura 1
Figura 4


Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 41 - 50

Instalação
Manual de Instalação K 612132_PT _00


4302
Conectar os plugues X1 e X2 e ligar os conectores D1 e D2, conforme
etapa 4204.










































X1 (Entrada) Função Sinal do comando
Com Sinal geral N_JHC (24_V)
I1 Sinal de abertura VST-O
I2 Sinal de fechamento VST-S
I3 Sinal de forçador de porta VRTRT
I4 Sinal p/ alta velocidade Não conectado
Figura 2

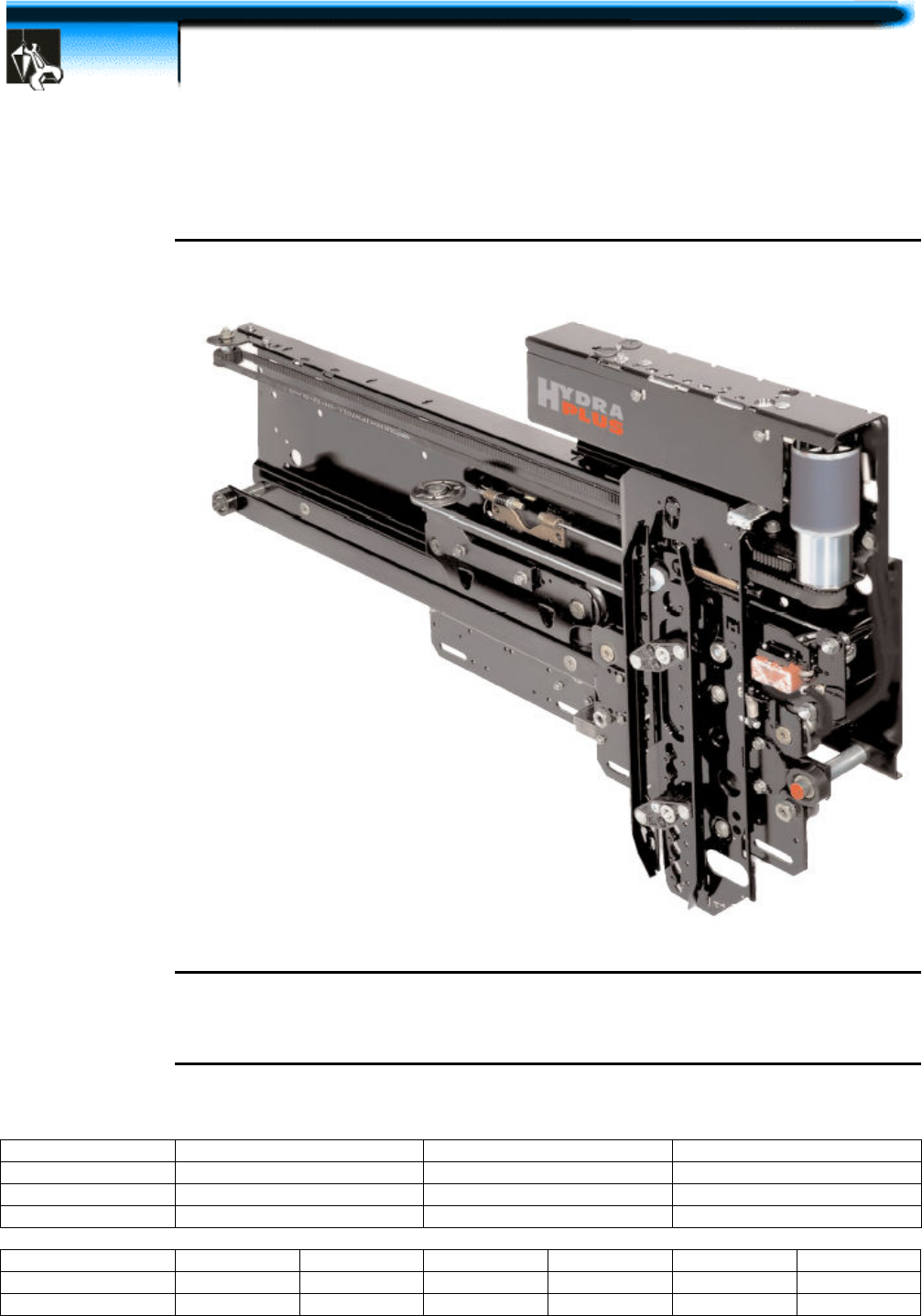

Operador de PortasWittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 42 - 50

Instalação
Manual de Instalação K 612132_PT _00


 1/N_KETO 2/N_KETS 3/N_KSKB Não usado










































X2 (saída)
RELÉ/
Função
Função contatos
Sinal do
comando
O1 N_JHC (24_V)
1/N_KETO
Acionado com porta
aberta
NC N_KETO
O2 N_JHC (24_V)
2/N_KETS
Acionado com porta
fechada
NC N_KETS
O3 N_JHC (24_V)
3/N_KSKB
Acionado quando com
reabertura
NC N_KSKB
4/POSIÇÃO Não ligar
Figura 3
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 43 - 50

Instalação
Manual de Instalação K 612132_PT _00

 4303 Conectar os plugues da “T”, “POWT1” e “KTC” na loncib, figura 4.






4.4 Regulagem e Funcionamento


 NOTA!

As etapas de regulagem são apenas informativas. Os pontos informados já
devem estar ajustado pelo forncedor, portanto não será necessário
nenhuma intervenção em campo.
A intervenção no campo poderá ser necessária, em caso de problema no
envio do mecanismo pelo fornecedor ou constatada alguma irregularidade.








KTC
POWT1
Figura 4

T
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 44 - 50

Instalação
Manual de Instalação K 612132_PT _00

Ajuste Mecânico
4401
Com a rampa fechada em torno de 60 mm movimentar, através da cor-
reia, o trinco de porta. Travando e destravando a porta.
 4402 Verificar o paralelismo entre as duas peças, figura 1.





 4403 A centralização da ponte no contato (contato 1 e 2), figura 2.















Figura 1
Figura 2

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 45 - 50

Instalação
Manual de Instalação K 612132_PT _00


4404
Pressão do contato acionado, mínimo de 2 mm (A), e a distância do
travamento mecânico, mínimo de 7 mm (B).



















4405
Nas 4 etapas anteriores , caso necessite de ajuste, utilizar as porcas
indicadas na figura 4.


















Figura 3
Figura 4

A
B
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 46 - 50

Instalação
Manual de Instalação K 612132_PT _00


4406
Eliminar jogo entre o carro (1) e a guia de deslizamento (2).
O ajuste é feito soltando a porca (4) e com a chave Allen (6) girar o pa-
rafuso excêntrico (5) de modo que a roldana inferior (3) encoste na guia
de deslizamento (2) de forma a eliminar qualquer jogo, figura 5.


















Figura 5

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 47 - 50

Instalação
Manual de Instalação K 612132_PT _00


4407
Ajustar os rolinhos dos pavimentos de modo que a rampa fique centrali-
zada, aproximadamente 10 mm. Essa medida pode ter pequenas varia-
ções, conforme o ajuste das folhas de porta no batente, a rampa deve
acionar no máximo a metade dos rolinhos no momento da sua expan-
são para o destravamento e abertura da porta, figura 6.
















































Figura 6

Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 48 - 50

Instalação
Manual de Instalação K 612132_PT _00

Ajuste Elétrico
4401
Verificar a condição dos dip Switchs e o tripot de força de fechamento,
Figura 7.













Função do Dip’s
S1 ON OFF
1
Teclas de serviço (botões do
operador ativos)
Funcionamento normal (comando feito
pelo controle do elevador)
2
Reabertura aultomática em caso de
obstrução ou IPD ativa (saída
reabertura O3 ativa)
Nenhuma reabertura automática
3
Funcionamento da rampa elétrica
(portas com eixo vertical)
Funcionamento normal
4 Não utilizado
5 Escolha de velocidade
6 Escolha de velocidade
7 Limitação de força de abertura ativa Nenhuma limitação de força de abertura.
8
Motor ligado automáticamente para
manter a porta fechada
Motor desligado após o fechamento da
porta (necessário que o camando de
fechamento X1 fique ativo direto)

A configuração de fábrica dos Dip’s é a seguinte:

1 = ON 2 = OFF
3 = OFF 4 = OFF
5 = OFF 6 = ON
7 = OFF 8 = ON

 NOTA!

Os dip’s 5 e 6 determinam o valor da faixa da velocidade programada de
fábrica. Abaixo os valores de velocidade possíveis a serem programadas:
Faixa Velocidade
DIP’S
1 2 3 4
5 OFF ON OFF ON
6 OFF OFF ON ON

A força de fechamento só pode ser alterada no momento da inspeção do
SAIS, caso seja necessário. O especificado é 130N ± 5%.

Figura 7
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 49 - 50

Instalação
Manual de Instalação K 612132_PT _00


Funcionamento

 E-Learning
4409
Após as verificações de ajuste mecânico e elétrico, posicionar a porta
de cabina fechada. Nesta etapa a abertura da rampa deve estar limitada
pela braçadeira em torno de 60 mm, pois neste momento o mecanismo
de porta estará na metade da porta de pavimento (fora dos rolinhos).

4410
Ligar o conector D2 e alimentar o controle eletrônico do operador Eco.
Neste momento os seguintes led’s estarão acesos, figura 8:
� POWER – indicando que a placa está alimentada.
� STATUS – indicando a necessidade de realizar um E-learning.
� REFRESH – Indicando que o sensor de porta fechada está acionado.















 4411 Deixar o dip 1 na posição ON (controle manual).

4412
Acionar o comando de abrir a porta, posicionado na parte superior da
caixa de comando do operador. Neste momento a porta inicia a abertura
com velocidade reduzida até a sua completa abertura. A total abertura
ficará confirmada depois que o relé de porta aberta for acionado. Esta
situação é indicada pelo “Led O1” aceso e através de um som “Click”,
figura 9.











Power
Status
Refresh








Figura 8
Figura 9
Operador de Portas Wittur ECO DRIVE (DO-WIE-LA) INVENTIO AG



Copyright © 2002 INVENTIO AG
009171_V1 Page 50 - 50

Instalação
Manual de Instalação K 612132_PT _00



4413
Acionar o comando no sentido de fechamento. Novamente a porta se
movimenta com velocidade reduzida. Neste momento o led Refresh
está apagado e acenderá quando a porta estiver fechada e o relé de
porta fechada será acionado quando se completar o movimento. Esta
situação é indicada pelo “Led O2” aceso e através de um som “Click”,
figura 10.

















4414
As etapas 4412 e 4413 devem se repetir por mais 4 ciclos. Com o obje-
tivo de finalizar o E-learning. Esta condição é indicada pelo Led STA-
TUS apagado.

 NOTA!

O funcionamento inicial foi realizado com o técnico no pavimento, por esta
razão é necessário limitar a expansão da rampa em 60 mm. O E-larning
pode ser aplicado no pavimento com a cabina nivelada. Nesta situação a
limitação da rampa é feita pelos rolinhos, não necessitando de intervenção
do técnico.



4415
Após a conclusão do aprendizado (E-learning) voltar o dip 1 para a po-
sição OFF, ficando no modo automático. O controle do operador passa-
rá para o comando do elevador.


Figura 10
