3º
Prof º Gabriel
APLICAÇÕES DE RESISTORES EM SÉRIE
01. Numa associação em série de resistores, temos R1 = 20 Ω, R2 = 10 Ω e R3 = 30 Ω. Aplica-se uma tensão elétrica de 180 V nos extremos da associação. Pode-se afirmar que as tensões elétricas nos resistores R1, R2 e R3 serão, respectivamente, iguais a:
a) 60 V, 30 V e 80 V		d) 90V, 30 V e 80 V
b) 180 V, 180 V e 180 V		e) 60 V, 30 V e 90 V
c) 90 V, 30 V e 60 V
02. Considere dois resistores R1 = 3 Ω e R2 = 6 Ω, ligados em série. Aplica-se a diferença de potencial V = 18 V aos extremos da ligação. Assinale a alternativa incorreta.
a) R1 e R2 serão percorridos pela mesma corrente elétrica, cujo valor é 2 A.
b) A resistência equivalente à associação em série vale 9 Ω.
c) A diferença de potencial em R1 é diferente da diferença de potencial em R2.
d) A potência dissipada pela associação é de 36 W. e) A potência dissipada no resistor R1 é maior que a potência dissipada em R2.
03. Três lâmpadas têm resistências respectivamente iguais a 100 Ω, 100 Ω e 200 Ω e estão associados em série num circuito percorrido por uma corrente invariável de 0,5 A. A potência dissipada pelo conjunto das 3 lâmpadas vale:
a) 800 W b) 200 W c) 10 W d)20W e)100W
04. Três lâmpadas, a primeira de 40 W e 120 V, a segunda de 60 W e 120 V e a terceira de 100 W e 120 V, são ligadas em série a uma rede elétrica de 120 V.
Em relação a essa situação, a afirmativa incorreta é: a) A corrente elétrica nas três lâmpadas é a mesma.
b) A diferença de potencial nos polos da lâmpada de 60 W é maior do que na de 100 W.
c) A lâmpada que apresenta maior resistência elétrica é a de 40W. d) A lâmpada que apresenta maior brilho é a de 100 W.
e) Os filamentos das lâmpadas terão comprimento diferentes se forem do mesmo material e da mesma espessura

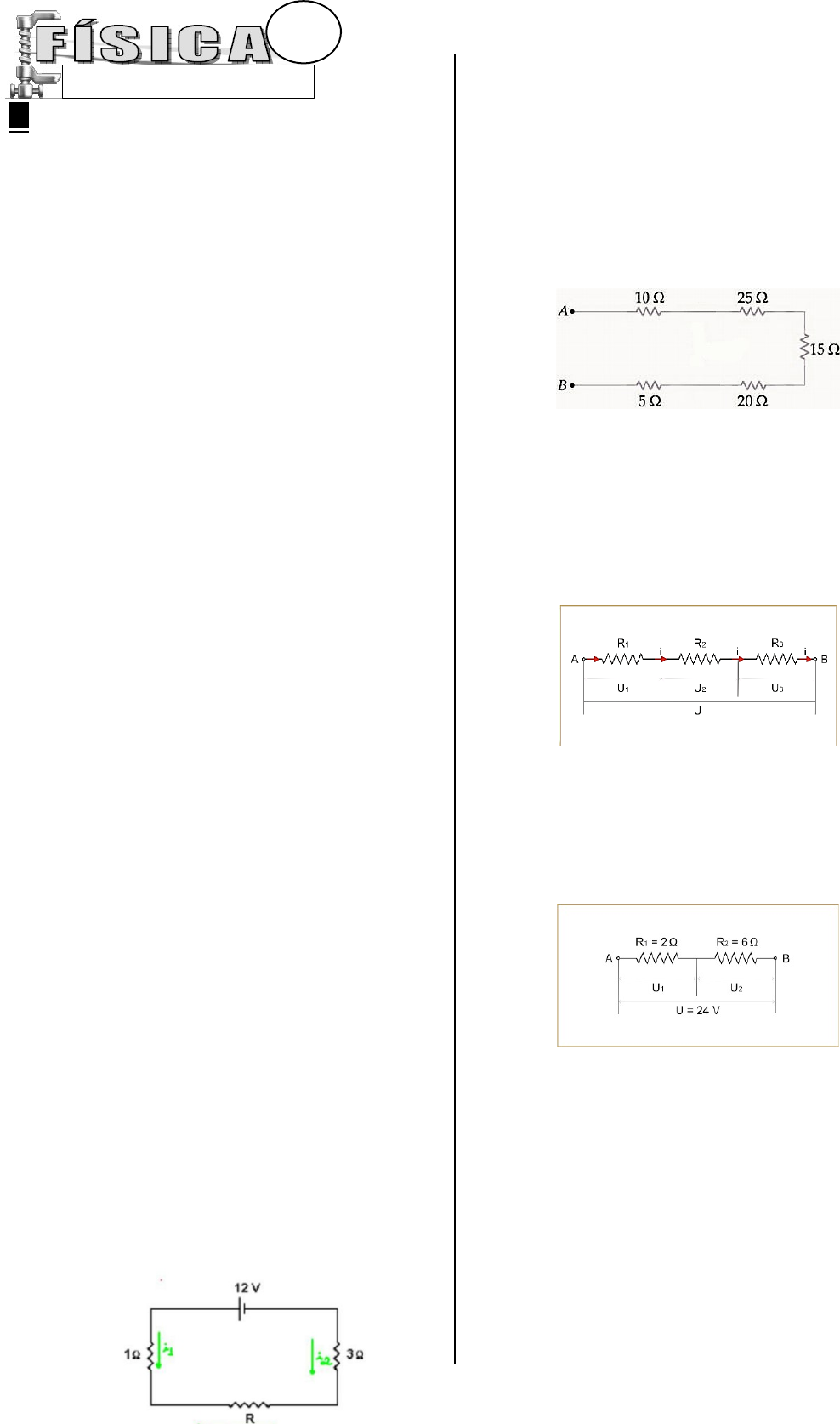

05. Considerando-se o circuito abaixo e sabendo-se que a diferença de potencial através do resistor R é 4 V, determine o valor de R.
a) 2 Ω
b) 8 Ω
c) 4/3 Ω
d) 12 Ω
e) 4 Ω
06. Dado o circuito associado em série abaixo com uma d.d.p de 18V mantida entre os terminais A e B, determine:
a) A resistência equivalente do circuito
b) A corrente elétrica no circuito.
c) A d.d.p U em cada resistor.
07. Na figura abaixo temos três resistores associados em série, onde , e estão ligados a uma d.d.p de 54V.
a) A resistência equivalente do circuito
b) A corrente elétrica no circuito.
c) A d.d.p U em cada resistor.
08. Considere a associação de resistores esquematizada abaixo e submetida a uma ddp de 24 V.
Determine:
a) A resistência equivalente nos terminais A e B.
b) A corrente elétrica que percorre cada resistor.
c) A d.d.p U em cada resistor
d) Qual resistor dissipa maior potencia
APLICAÇÕES DE RESISTORES EM PARALELO
01. Três resistores idênticos de R = 120Ω estão ligados em paralelo com uma bateria de 15V. Pode-se afirmar que a resistência equivalente do circuito é de?
02. Três resistores de resistências R1 = 60 Ω, R2 = 30 Ω e R3 = 20 Ω, estão associados em paralelo, sendo submetidos à ddp de 120 V
Determine:
a) A resistência equivalente do circuito
b) A corrente em cada resistor
c) A corrente elétrica total no circuito
d) A potencia elétrica em cada resistor
03. Um resistor de 32 Ω é ligado em paralelo a outro de 20 Ω e o conjunto é ligado a uma fonte de d.d.p de 240 V.
a) Faça o desenho do circuito
b) Qual é a resistência equivalente dos dois resistores?
c) Qual é a corrente em cada resistor e a corrente total no circuito?
04. Quatro resistores estão associados em paralelo, , , , estão ligados a uma d.d.p de 120 V.
a) Faça o desenho do circuito
b) Qual é a resistência equivalente dos dois resistores?
c) Qual é a corrente em cada resistor e a corrente total no circuito?
d) Qual a potencia elétrica em cada resistor?
05. Quatro resistores estão associados em paralelo, , , , estão ligados a uma d.d.p de 120 V.
a) Faça o desenho do circuito
b) Qual é a resistência equivalente dos dois resistores?
c) Qual é a corrente em cada resistor e a corrente total no circuito?
d) Qual a potência elétrica em cada resistor?
06. Três resistores estão associados em paralelo, , , , estão ligados a uma d.d.p de 120 V.
a) Faça o desenho do circuito
b) Qual é a resistência equivalente dos dois resistores?
c) Qual é a corrente em cada resistor e a corrente total no circuito?
d) Qual a potência elétrica em cada resistor?
07. Três resistores idênticos de R = 90Ω estão ligados em paralelo com uma bateria de 18V. Pode-se afirmar que a resistência equivalente e a corrente elétrica total do circuito é de?
08. Seis resistores idênticos de R = 24Ω estão ligados em paralelo com uma bateria de 110V. Pode-se afirmar que a resistência equivalente do circuito é de?
09. Quatro resistores estão associados em paralelo, , , , estão ligados a uma d.d.p de 120 V.
a) Qual é a resistência equivalente dos dois resistores?
b) Qual é a corrente em cada resistor e a corrente total no circuito?
c) Qual a potência elétrica em cada resistor?
010. Três resistores estão associados em paralelo, , , , estão ligados a uma d.d.p de 100 V.
Determine:
a) O desenho do circuito
b) A corrente elétrica em cada resistor
c) A resistência equivalente no circuito
d) A corrente elétrica total no circuito
ASSOCIAÇÃO MISTA DE RESISTORES
Na associação de resistores mista, os resistores são ligados em série e em paralelo. Para calculá-la, primeiro encontramos o valor correspondente à associação em paralelo e em seguida somamos aos resistores em série.
APLICAÇÕES DE RESISTORES EM ASSOCIAÇÃO MISTA
01. Determine a resistência equivalente entre os terminais A e B da seguinte associação de resistores:
02. Entre os pontos A e B do circuito abaixo é aplicada uma ddp de 60V.
a) Determine a intensidade de corrente no resistor de 10 Ω.
b) Qual é a ddp entre os extremos do resistor de 6 Ω?
03. Determine a resistência equivalente do circuito da figura a seguir:
