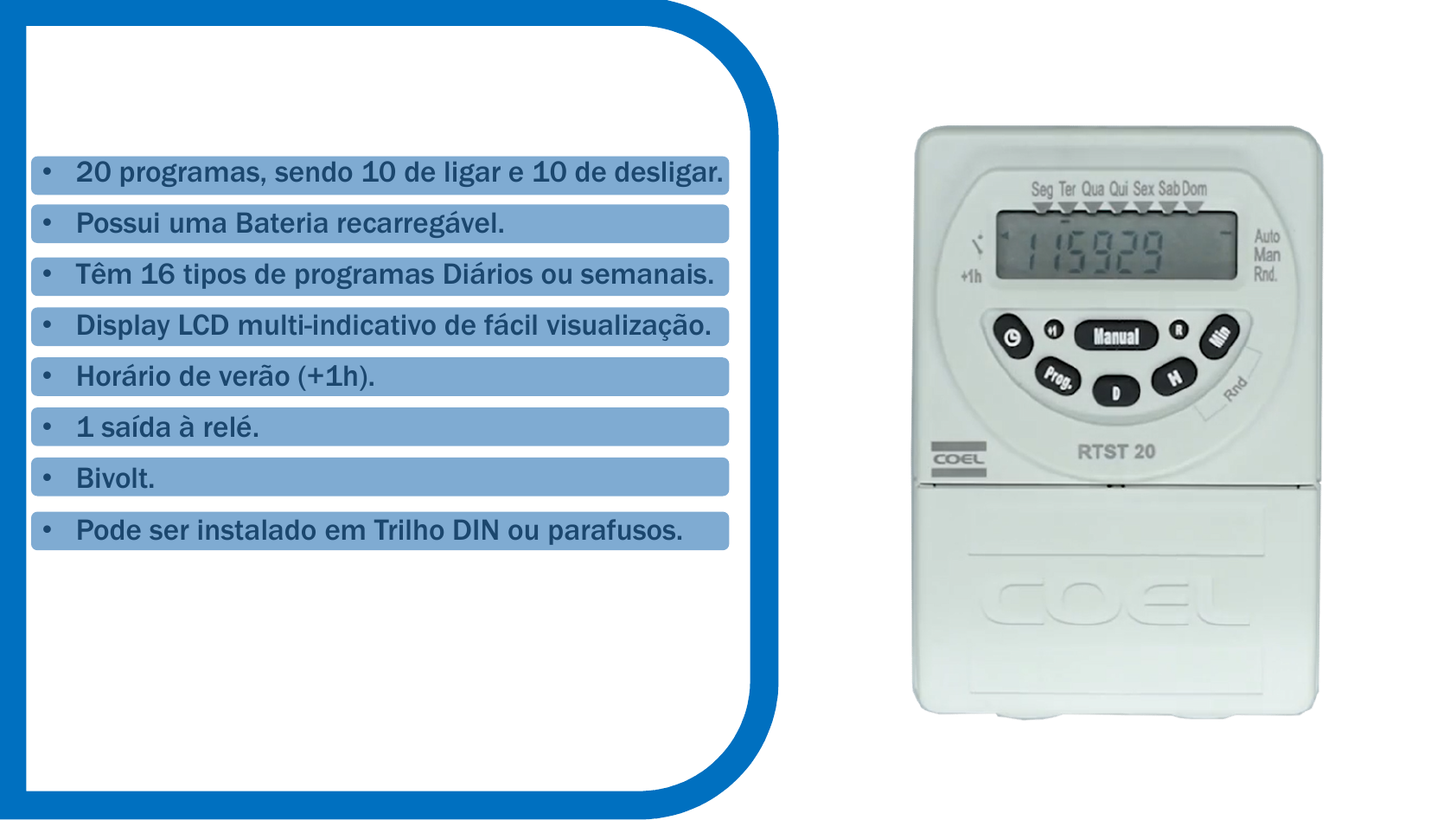

PROGRAMADOR HORÁRIORTST – CARACTERISTICAS
• 20 programas, sendo 10 de ligar e 10 de desligar.
• Possui uma Bateria recarregável.
• Têm 16 tipos de programas Diários ou semanais.
• Display LCD multi-indicativo de fácil visualização.
• Horário de verão (+1h).
• 1 saída à relé.
• Bivolt.
• Pode ser instalado em Trilho DIN ou parafusos.
INFORMAÇÕES NO FRONTAL
1 - Estado de relé de saída
2 - Horário de verão ativado
3 - Ativação/desativação do horário de verão
4 - Ajustar/retornar ao relógio
5 - Acesso aos programas
6 - Seleção dos dias da semana
7-Modo de acionamento da saída
(manual/automático)
8 - Incremento das horas
9 - Ativar/desativar a função randômica
10 - Incremento dos minutos
11 - Reset do relógio e programas
12 - Saída em modo manual
13 - Saída em modo automático
14 - Dias da semana
PROGRAMADOR HORÁRIO
APLICAÇÕES
• Piscinas
• Automação residencial.
• Iluminação de vitrines e lojas.
• Sinalização para propaganda.
• Automação comercial.
• Bombas.
• Fontes e chafarizes.
• Irrigação.
• Paisagismo.
PROGRAMADOR HORÁRIO
AJUSTE DO RELÓGIO
A PRIMEIRA ETAPA DA CONFIGURAÇÃO
Você pode efetuar o ajuste mesmo com o produto
desenergizado.
Acompanhe conosco.
1 - Pressionar tecla RELÓGIO
2 - Pulsos na tecla D (dia da semana)
3 - Pressionar tecla RELÓGIO
4 - Pulsos na tecla H (horas)
5 - Pressionar tecla RELÓGIO
6 - Pressionar tecla MIN (minutos)
Obs: Sempre manter pressionada a tecla RELÓGIO
para alterar valores
PROGRAMADOR HORÁRIO
PROGRAMAÇÃO
MÃOS À OBRA PARA INICIAR O PROJETO!
Agora vamos apresentar a programação do RTST!
1. Tecla PROG - Primeira memória.
2. Tecla PROG - altera entre memórias.
3. Memória 1 liga.
4. Memória 1 desliga.
5. Memória 2 liga.
6. Memória 2 desliga.
7. E assim por diante.
8. Tecla RELÓGIO para sair.
PROGRAMADOR HORÁRIO
OBSERVAÇÕES: À qualquer momento, a tecla
relógio permite a saída da configuração.
Para desabilitar o programa, pressione a tecla D até
limpar a indicação do dia da semana do display.
PROGRAMAÇÃO | LIGAR
AGORA, VAMOS APRENDER A
PROGRAMAÇÃO DE LIGAÇÃO!
AQUI APRESENTAMOS AS ETAPAS DESTE
MODELO.
1. Tecla PROG.
2. Pulsos na tecla D para escolher a
programação semanal.
3. Pulsos na tecla H para escolher o horário.
4. Pulsos na tecla MIN para escolher
minutos.
5. Tecla RELÓGIO para sair.
À qualquer momento, a tecla relógio permite
a saída da configuração.
PROGRAMADOR HORÁRIO
PROGRAMAÇÃO | DESLIGAR
É HORA DA PROGRAMAÇÃO DE
DESLIGAMENTO!
AQUI APRESENTAMOS AS ETAPAS DESTE
MODELO.
1. Tecla PROG.
2. Pulsos na tecla D para escolher a
programação semanal.
3. Pulsos na tecla H para escolher o horário.
4. Pulsos na tecla MIN para escolher
minutos.
5. Tecla RELÓGIO para sair.
À qualquer momento, a tecla relógio permite
a saída da configuração.
PROGRAMADOR HORÁRIO
RetornoNeutro
PROGRAMADOR HORÁRIOLIGAÇÃO ELÉTRICA
HORA DE DETALHAR O ESQUEMA ELÉTRICO!
Agora vamos orientar quanto à energização do
aparelho e conexão!
