1) Circuitos ceifadores e grampeadores são circuitos compostos por diodos para a obtenção de formas de ondas
especiais. Cada um deles, desempenha uma função específica como o próprio nome sugere.
 Tendo por base o comportamento dos circuitos ceifadores/grampeadores, avalie as seguintes afirmativas assinalando
(V) para as verdadeiras ou (F) para as falsas:
 ( ) Dulpicam parte do sinal aplicado a sua entrada, sem distorcer o restane da forma de onda no tempo.
( ) Limitam a amplitude de um sinal, para formação de ondas e para o controle da quantidade de potência entregue a
carga.
( ) Está relacionado ao sinal de entrada em série ou paralelo com diodo limitador.
( ) O sinal é cortado na transição do sinal no nível zero ou uma tensão de polarização.
A seguir assinale a alternativa com a sequência correta.
Alternativas:
a) F - V - F - V
b) V - V - F - V
c) F - V - F - F
d) V - V - V - V
e) F - F - F – F

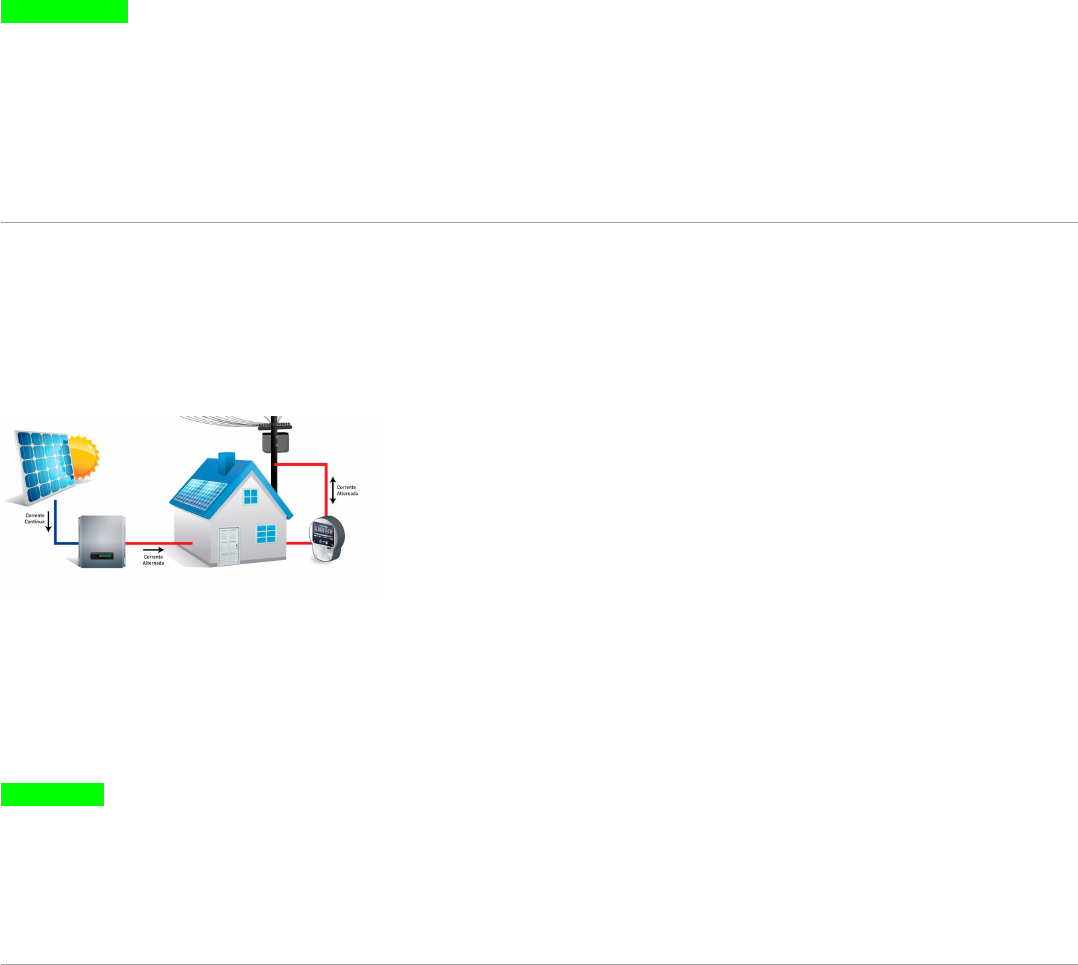

2) Quando nos referimos ao sistema fotovoltaico, sabemos que sua função é transformar a energia captada do sol em
energia elétrica, sendo que esse sistema gera uma corrente contínua (CC), conforme ilustrado pela Figura-1 a seguir.
Para que possa ser usada nos equipamentos elétricos é necessária a transformação para corrente alternada (CA).

Figura-1 Sistema fotovoltaico.

Disponível em: acesso em 25 de abril de 2018.
Qual é o equipamento necessário para a conversão de corrente contínua para alternada?
Alternativas:
a) Circuito em ponte de resistores
b) Inversor
c) Nobreak
d) Transformador
e) Medidor de energia


3) De acordo com o retificador de onda completa ilustrado na Figura-1, cuja a entrada é monofásica, a amplitude da
tensão de saída e a potência de saída são o dobro da segunda composição indireta.
Seu acionamento é obtido através das chaves S1, S2, S3 e S4 que são passadas para os estados ativo ou inativo aos
pares (e em diagonal), acionando diretamente os diodos. Portanto as chaves S1 e S4 ou as S2 e S3, vão para o
estado ligado a um semiciclo (T/2) e para desligado no outro semiciclo.

Figura-1 Retificador em Ponte com Diodos

Fonte: Martins, 2018.
Com base na fonte de tensão da Figura-1, avalie a sentença a seguir preenchendo suas lacunas:
 Sabendo que o circuito da Figura-1 pode ser montado com................................ inversores de fonte de tensão
em ...............................ponte. Necessitamos de .............................. chaves e .......................... diodos de retorno.
A seguir assinale a alternativa correta.
Alternativas:
a) dois - meia - quatro - quatro
b) quatro - meia - quatro - quatro
c) dois - completa - quatro - quatro
d) dois pares - completa - quatro - quatro
e) dois - meia - quatro – dois

4) Quando nos referimos a polarização PNP e NPN na configuração base comum, a polarização se divide em três
regiões conforme ilustrado na Figura-1: ativa, corte e saturação.
 Figura-1 Transistores NPN e PNP.

Fonte: Martins, 2018.

Com base na configuração dos transistores da Figura-1, avalie as seguintes afirmativas:

I - A configuração na região ativa no transistor PNP pode ser determinada utilizando a
aproximação
II - A configuração na região ativa no transistor NPN pode ser determinada utilizando a
aproximação
III - Para a configuração na região ativa no transistor NPN, as polaridades são inversas a PNP que corresponde
a
É correto apenas o que se afirma em:
Alternativas:
a) I.
b) II.
c) I e III
d) II e III.
e) I, II e III.

5) Existe uma configuração que é utilizada principalmente para o casamento de impedâncias, onde apresentam uma alta
impedância de entrada e uma baixa impedância de saída.
Qual(ais) os tipo(s) de configurações é utilizada?
Alternativas:
a) Emissor comum
b) Coletor comum e Emissor comum
c) Base comum e Emissor comum
d) Coletor comum
e) Base comum
