Dispositivos de Proteção
e Segurança
Fusíveis
Os fusíveis são dispositivos destinados à proteção elétrica. Eles servem para
interromper ou desligar o circuito e proteger a instalação elétrica, em situações de
curtos circuitos e sobrecargas de longa duração. Uma vez rompidos, não é possível
reestabelecer novamente o funcionamento sem que os mesmos sejam substituídos,
pois eles não são reaproveitáveis. Veja abaixo a simbologia empregada pelas Normas
NBR e IEC para representar os fusíveis:

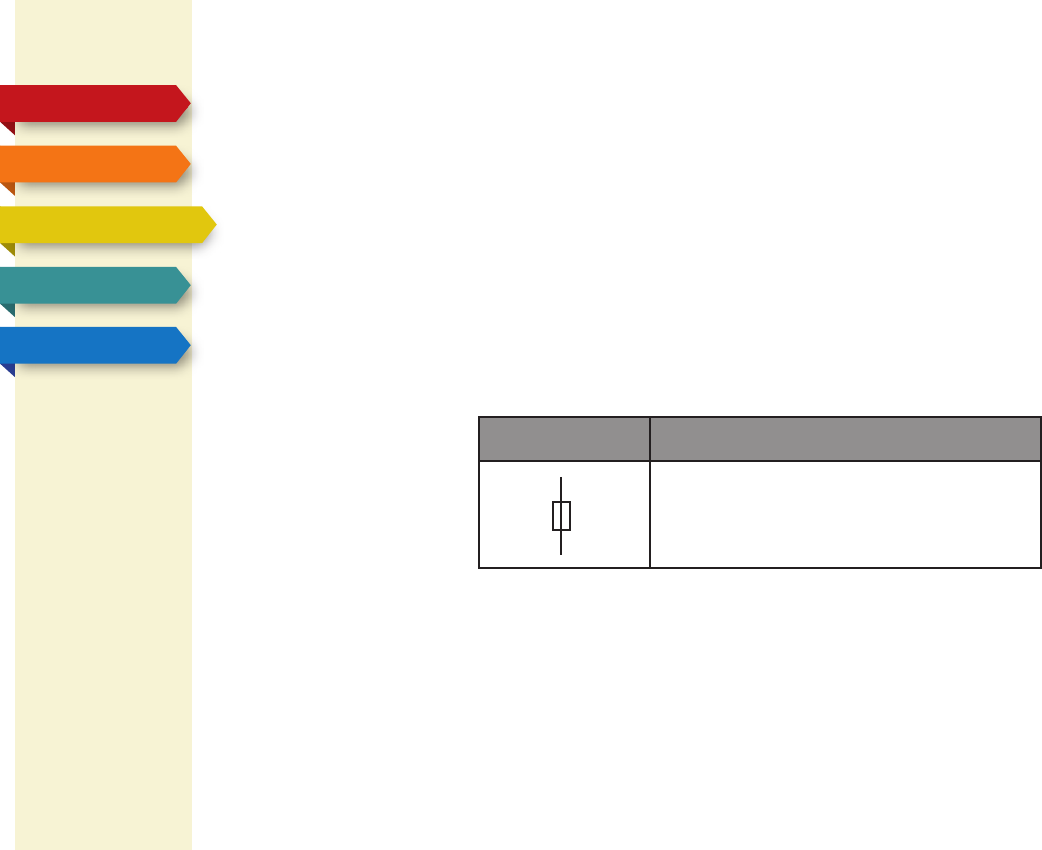

Simbologia Norma
NBR 12523
IEC 60617-7
Simbologia Norma
NBR 12523
NBR 12523
IEC 60617-7
IEC 60617-7
IEC 60617-7
Simbologia Norma
Simbologia Norma
Os fusíveis são classificados e especificados de acordo com a velocidade de atuação,
podendo ser de ação retardada, rápida ou ultrarrápida. As aplicações mais utilizadas são:
» Fusíveis de ação retardada (recebem a especificação “aM”): oferecem proteção
contra curtos-circuitos aos circuitos sujeitos a picos elevados de corrente, tais como
Apresentação
Situação Prática
Resolução da
Situação Prática
Referências
Bibliográficas
Dispositivos de Proteção
e Segurança
2/16
circuitos que alimentam os primários de transformadores ou eletroímãs, e circuitos
de partida de motores assíncronos. Toleram esses picos de corrente durante a
energização, ou partida dessas cargas, sem queimar, porém, interrompem o circuito
em casos de curto-circuito. Esses fusíveis são inadequados para proteção dos
circuitos contra sobrecarga.
» Fusíveis de ação rápida (recebem a especificação “gG”): oferecem proteção
contra curtos-circuitos nos circuitos que não estão sujeitos a picos de corrente
consideráveis, tais como: circuitos resistivos de fornos elétricos e outros sistemas
de aquecimento por resistência elétrica. Esse fusível também protege contra
sobrecargas. Sua especificação antiga era gL, por isso encontramos ainda a
especificação gL-gG indicada na face dos fusíveis.
» Fusíveis de ação ultrarrápida (especificação “aR”): são destinados à proteção de
circuitos com equipamentos eletrônicos tiristorizados4, como os circuitos de
sistemas de controle de velocidade de motores elétricos. As formas construtivas dos
fusíveis que são empregados nos painéis elétricos são:
- Tipo D – conhecido como Diazed;
- Tipo NH.
Fusíveis Tipo D
São fusíveis de baixa tensão que abrangem a faixa de corrente nominal de 2 A até 63
A que possuem capacidade de interromper de modo seguro (capacidade de ruptura)
correntes de até 70 kA. Veja abaixo o aspecto construtivo do fusível tipo D:
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
Assíncronos
Que não é sincrôno, que não apresenta sincronia. Que gira com uma
velocidade diferente do sincronismo.
3/16
Esses fusíveis são muito utilizados para proteção do circuito de comando e de motores
elétricos, devido a sua ação de efeito retardado que suporta o pico da corrente de
partida. Os fusíveis com corrente nominal de até 25 A tem um diâmetro que se
encaixa na base com uma rosca E27, que é igual a dos receptáculos (soquetes) das
lâmpadas comuns. Já os fusíveis com corrente nominal de 35 A a, 63 A possuem um
diâmetro maior, padrão DIII e não se encaixam na base Padrão DII, só se encaixam
nas bases com rosca E33 (iguais aos soquetes de lâmpadas industriais de vapor de
sódio). O conjunto formado por base, parafuso de ajuste, anel, fusível e tampa, facilita a
instalação do componente em trilhos do tipo DIN de painéis de comandos elétricos:
Parafuso
de ajuste
Anel
Base
Fusível
Tampa
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
4/16
Com uma chave especial, é possível rosquear o parafuso de ajuste na base de
porcelana:

Fusíveis tipo NH
São usados em baixas tensões e possuem elevada capacidade de ruptura, chegando
até 120 kA. São indicados para circuitos aos quais o usuário comum não tenha
acesso, porque contém partes metálicas expostas energizadas que podem provocar
acidentes graves. Para manipular este tipo de fusível, é necessário utilizar ferramentas
adequadas para sua instalação e manutenção.
Estes fusíveis são mais robustos e abrangem uma faixa de corrente de 4 A à 1000
A. Esses fusíveis possuem em seus dois extremos terminais tipo “faca” para serem
encaixados na base NH:

Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
5/16
Para encaixar ou retirar o fusível NH da base, você deve usar uma ferramenta
apropriada chamada de “punho para fusível NH”. Esse punho possui um gatilho na
parte superior que serve para engatar um fusível:

Os fusíveis NH, assim como as bases NH, são fabricados em quatro tamanhos
padronizados NH00, NH1, NH2 e NH3, cada um com sua faixa de corrente e de
tamanhos diferentes, sendo o NH00 o de menor tamanho, e o NH3 de maior corrente.
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
6/16
Disjuntores
O disjuntor é um dispositivo de manobra e proteção capaz de estabelecer, conduzir
e interromper correntes em condições normais de circuito, assim como estabelecer,
conduzir por tempo especificado e interromper correntes em condições anormais
especificadas no circuito, tais como as de curto-circuito.
Disjuntores Termomagnéticos
Os disjuntores termomagnéticos são dispositivos eletromecânicos destinados a
proteger as instalações elétricas contra curtos-circuitos e sobrecargas de longa
duração.
Ao contrário dos fusíveis, que podem ser utilizados apenas uma vez, os disjuntores
permitem o reestabelecimento do funcionamento do circuito após a ocorrência de
alguma falha elétrica. Veja abaixo a simbologia para este dispositivo:
Simbologia Norma
NBR 12523
IEC 60617-7
Simbologia Norma
NBR 12523
NBR 12523
IEC 60617-7
IEC 60617-7
IEC 60617-7
Simbologia Norma
Simbologia Norma

Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
7/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
Os disjuntores podem ser classificados de acordo com o número de polos, como:
» monopolares: para instalação em circuitos monofásicos, pois interrompem apenas
uma fase;
» bipolares: para circuitos bifásicos, nos quais interrompem duas fases
simultaneamente;
» tripolares: para instalação em redes trifásicas, pois interrompem simultaneamente
as três fases;
» tetras polares: para circuitos trifásicos com neutro. Interrompem-se as três fases e o
neutro, simultaneamente.

Os disjuntores podem ser de quatro tipos de curvas: A, B, C e D. O disjuntor de curva A
é indicado para cargas com características eletrônicas, como semicondutores, mas é
pouco utilizado no país. Para você fixar o disjuntor na placa de montagem, basta você
encaixá-lo no trilho, pois ele já possui suporte para instalação:
8/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas

Disjuntores Diferenciais Residuais (DR)
Os disjuntores DR são dispositivos que, além de ter a proteção contra curto-circuito,
também possuem proteção contra choque elétrico ou proteção dos equipamentos
contra incêndio:
9/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
Em relação à instalação de um disjuntor DR, é preciso levar em consideração:
» o valor de corrente em Amperes (A) do circuito a ser protegido pelo disjuntor;
» o tipo de curva de disparo do disjuntor, curva A, B, C ou D em função do tipo de carga
a ser instalada;
» o tipo de proteção em função do que se deseja proteger:
- Pessoas contra o choque elétrico. A corrente diferencialresidual do DR deve ser de
no máximo 30 mA (alta sensibilidade);
- Equipamentos contra incêndio, devido às faíscas provocadas pelas correntes de fuga
ou proteção contra consumo excessivo de energia elétrica. A corrente diferencial
residual do DR pode ser de: 100 mA, 300 mA ou 500 mA.
Para que o DR funcione corretamente, e fundamental um aterramento de boa
qualidade com bom contato elétrico nas conexões e baixa resistência elétrica de
aterramento. Veja na figura abaixo a simbologia para um DR:
10/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
Relés Térmicos
São dispositivos elétricos que tem a finalidade de desenergizar o circuito e proteger o
motor no caso de uma corrente acima dos limites que o motor foi projetado a suportar
(sobrecarga). Também são chamados de relés de sobrecarga. Os relés possuem
terminais que são conectados às três fases, que funcionam como sensores de corrente
e terminais dos contatos NA e NF, que atuam abrindo ou fechando o circuito de
comando. Os relés térmicos possuem um ponto de ajuste da corrente que o instalador
vai ajustar com o mesmo valor da corrente nominal (In) do motor:
A instalação física do relé térmico é feita conectando os terminais principais de saída
do contato às entradas do relé térmico, e as saídas principais do relé térmico ao motor.
Veja abaixo a simbologia para o relé térmico:
11/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
Simbologia Norma
NBR 12523
IEC 60617-7
Simbologia Norma
NBR 12523
NBR 12523
IEC 60617-7
IEC 60617-7
IEC 60617-7
Simbologia Norma
Simbologia Norma
Disjuntor-motor
O disjuntor-motor incorpora as funções de um disjuntor e de um relé térmico no
mesmo dispositivo. Você já sabe como funcionam o disjuntor termomagnético e o relé
térmico. Os disjuntores-motores são dispositivos que, além de proteger as instalações
elétricas contra curtos-circuitos, protegem o motor contra sobrecargas. Veja alguns
modelos de disjuntores-motores:
12/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
Como o disjuntor-motor exerce a função de relé térmico, ele possui um dispositivo
para regulagem de corrente. Você deve verificar a corrente nominal indicada na placa
de identificação do motor e regular o mesmo valor de corrente no disjuntor motor.
Veja abaixo a simbologia do disjuntor-motor:
Simbologia Norma
NBR 12523
IEC 60617-7
Simbologia Norma
NBR 12523
NBR 12523
IEC 60617-7
IEC 60617-7
IEC 60617-7
Simbologia Norma
Simbologia Norma
Apesar de o disjuntor-motor ser tripolar, você pode instalar em motores monofásicos,
interligando dois polos do disjuntor-motor em série com um terminal do motor,
conectando o último polo diretamente ao outro terminal do motor. Veja o esquema de
conexão do disjuntor motor para o sistema trifásico, bifásico e monofásico:
13/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
R S T
F1
L1
Q1
K1
K1
F2
A2
M1
3 ~
M2
2 ~
M1
1 ~
Trifásico
Bifásico Monofásico
I>
1L1 3L2 5L3
2T1 4T2 6T3
I> I>
I>
A1
S1
14
14
13
13
2T1 4T2 6T3
1L1 3L2 5L3
I> I>
L3
I> I> I>
2T1 4T2 6T3
L1
1L1 3L2 5L3
N
O disjuntor-motor possui também a função de seccionamento do circuito, ou seja,
ligar, desligar e proteger o equipamento diretamente.
14/16
Apresentação
Situação Prática
Dispositivos de Proteção
e Segurança
Resolução da
Situação Prática
Referências
Bibliográficas
R S T
F1
L1
Q1
K1
K1
F2
A2
M1
3 ~
M2
2 ~
M1
1 ~
Trifásico
Bifásico Monofásico
I>
1L1 3L2 5L3
2T1 4T2 6T3
I> I>
I>
A1
S1
14
14
13
13
2T1 4T2 6T3
1L1 3L2 5L3
I> I>
L3
I> I> I>
2T1 4T2 6T3
L1
1L1 3L2 5L3
N
15/16
Situação Prática para Exercitar
Em uma empresa de montagem de painéis de comandos, o técnico recebeu uma
ordem de serviço para uma montagem de uma partida direta de um motor trifásico
em um painel menor com o qual ele está acostumado a trabalhar. Ele verificou
inicialmente que tinha em mãos vários dispositivos indicados para a proteção da
parte de potência do motor. O técnico sabe que ele precisa proteger o motor contra
sobrecargas e contra curto-circuitos, além disso ele precisa seccionar o circuito
de potência. Nestas condições, avalie as alternativas abaixo para ajudar o técnico a
decidir qual, ou quais dispositivos ele deve escolher resolvendo o problema de espaço
dentro do painel.
( ) a) Disjuntor Termomagnético
( ) b) Disjuntor Diferencial Residual (DR)
( ) c) Relé Térmico e Disjuntor Termomagnético
( ) d) Disjuntor-motor
( ) e) Fusível NH
Assista agora à videoaula sobre Dispositivos de Proteção e Segurança – Situação
Prática.
16/16
Referências Bibliográficas
Se você desejar saber mais sobre Dispositivos de Proteção e Segurança, consulte:
JUNIOR, Geraldo C. N. Comandos elétricos: Teoria e atividades. 1.ed. São Paulo: Érica,
2014
FILHO, Guilherme E. F. F. DIAS, Rubens A. Comandos elétricos: componentes
discretos, elementos de manobra e aplicações. 1.ed. São Paulo: Érica, 2015

- Comandos Elétricos: Dispositivos de Proteção
https://www.youtube.com/watch?v=ADrCDVmBcpU
Se você ficou com alguma dúvida, acesse o Fale Conosco e pergunte a um especialista,
mencionando o assunto: Dispositivos de Proteção e Segurança.
