24/10/2017
1
1

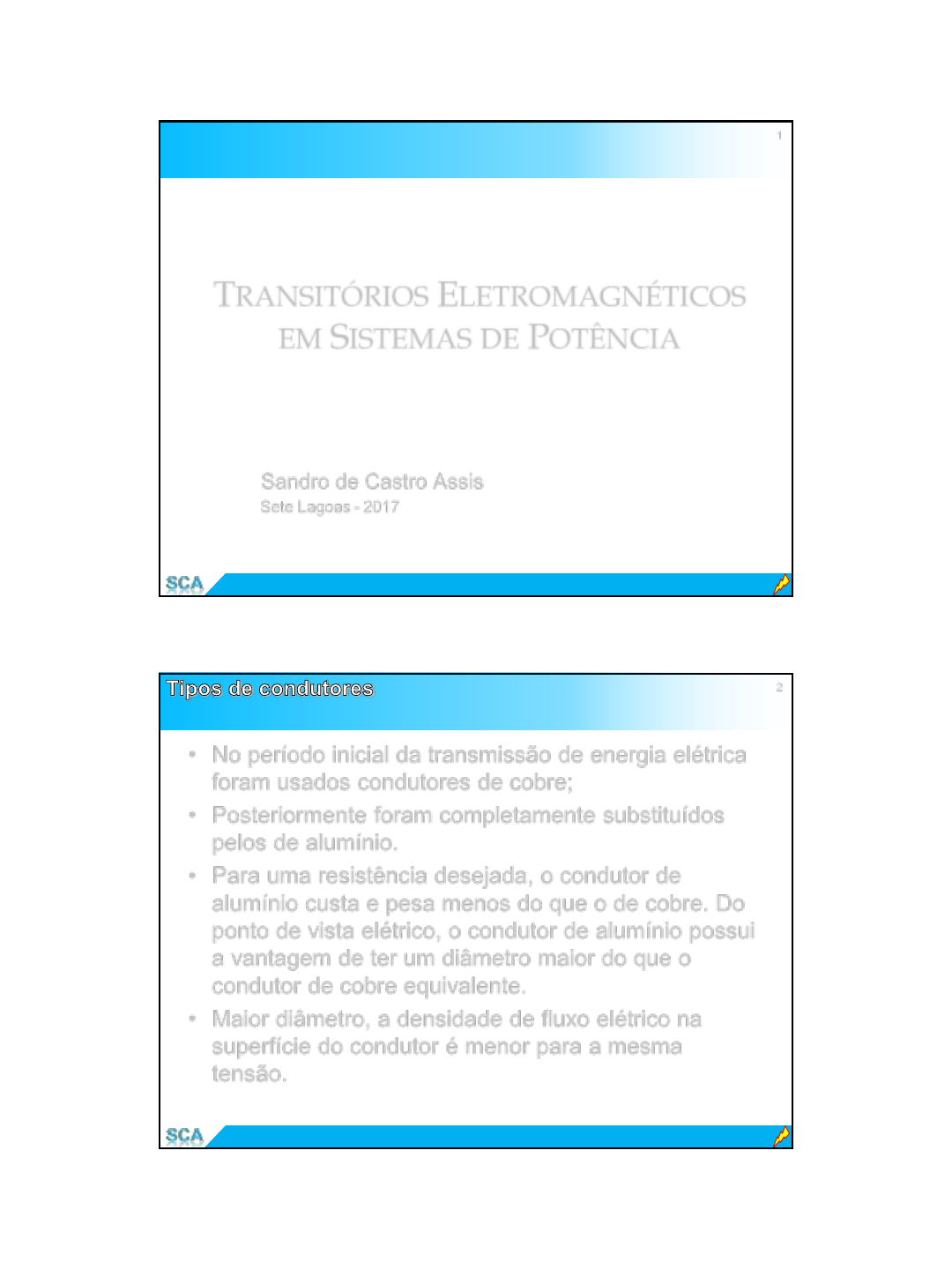

TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
TRANSITÓRIOS ELETROMAGNÉTICOS
EM SISTEMAS DE POTÊNCIA
Sandro de Castro Assis
Sete Lagoas - 2017
2
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• No período inicial da transmissão de energia elétrica
foram usados condutores de cobre;
• Posteriormente foram completamente substituídos
pelos de alumínio.
• Para uma resistência desejada, o condutor de
alumínio custa e pesa menos do que o de cobre. Do
ponto de vista elétrico, o condutor de alumínio possui
a vantagem de ter um diâmetro maior do que o
condutor de cobre equivalente.
• Maior diâmetro, a densidade de fluxo elétrico na
superfície do condutor é menor para a mesma
tensão.
24/10/2017
2
3
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• A grande maioria das simulações geralmente
envolve linhas de transmissão como um de seus
componentes básicos.

• Necessidade de obter os parâmetros das linhas
de transmissão que fazem parte do sistema a ser
estudado.

4
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Os símbolos utilizados para identificar os diversos
tipos de condutores de alumínio são:
– CA condutores de alumínio puro - Homogêneo
– AAC - all-aluminum conductors - Homogêneo

– CAA condutores de alumínio com alma de aço
– ACSR - aluminum conductor steel-reinforced

– AAAC condutores de liga de alumínio pura (all-
aluminum-alloy conductors) - Homogêneo

– ACAR condutores de alumínio com alma de liga
de alumínio (aluminum conductor, alloy-reinforced)
24/10/2017
3
5
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017

 Fio

 Condutor homogêneo

 Condutor não- homogêneo


 Condutor reforçado com 7 fios de aço e
 24 fios de alumínio
6
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
Examples of high-temperature conductor designs
24/10/2017
4
7
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
8
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• As linhas aéreas têm resistência e reatância que
limitam o fluxo de corrente. Esses valores de
impedância permitem o cálculo para queda de
tensão, fluxo de energia, curto-circuito e cálculos de
perda de linha, etc;
• A resistência dc é inversamente proporcional a área
do conductor;
24/10/2017
5
9
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• A resistência dos condutores é a principal causa da
perdas de energia nas linhas aéreas.

• A resistência efetiva de um condutor é:




• A resistência em corrente contínua é igual à:

 ou W

10
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Temperatura e freqüência altera a resistência de um
condutor;
• Um condutor mais quente fornece mais resistência
ao fluxo de corrente;
• Uma maior freqüência aumenta os campos
magnéticos internos. A corrente flui mais facilmente
perto das bordas.  Efeito de skin (pele)  força a
corrente a fluir em uma área menor do condutor.
24/10/2017
6
11
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• A condutividade padrão internacional é a do cobre
recozido. O fio de cobre têmpera dura tem 97,3% e o
alumínio tem 61% da condutividade do cobre
recozido padrão. Para a temperatura de 20°C:
– Para o cobre têmpera dura - r =1,77 x 10-8 W.m.
– Para o alumínio - : r =2,83 x 10-8 W.m.

• Na faixa normal de operação, a variação da
resistência de um condutor metálico com a
temperatura é praticamente linear.
12
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Num gráfico da resistência em função da temperatura,
um prolongamento da porção retilínea do gráfico permite
a correção da resistência para variações de temperatura.
O ponto de interseção do prolongamento da reta com o
eixo da temperatura para resistência zero é uma
constante do material.
T é a constante determinada pelo gráfico.
24/10/2017
7
13
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Para uma ampla gama de temperaturas, a resistência
sobe quase linearmente com temperatura no alumínio e
cobre. O efeito da temperatura é simplificado como uma
equação linear :

R2 = R1 [1+a(t2 – t1)]

a  coeficiente de ajuste da resistência devido temperatura
a = 0.00404 para 61.2% IACS alumínio à 20º C
a = 0.00347 para 6201-T81 liga de alumínio à 20º C
a = 0.00383 para cobre à 20º C
a = 0.0036 para aço aluminizado à 20 º C
* Assim, a resistência do alumínio com uma condutividade de 61,2%
aumenta 4% por cada aumento de temperatura de 10% C.
14
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Com corrente alternada, os efeitos skin elevam a
resistência de um condutor em relação à sua
resistência à CC.
• A 60 Hz, a resistência de um condutor é muito
próxima da sua resistência a CC, com exceção de
condutores muito grandes.
• Os efeitos de pele são muito mais importantes para a
análise de alta freqüência, como sobretensões
24/10/2017
8
15
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• A resistência interna de um condutor redondo sólido
que inclui efeitos de pele é :
Onde:



f = frequência em Hz
 = permeabilidade relativa
 = 1 para condutores não magnéticos (incluindo aluminio e cobre)
Rdc = resistência dc do condutor (ohms/unidade de comprimento)
ber, bei, ber‘ e bei‘ = funções de Bessel, real e imaginária e suas derivadas.
16
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Para x maior que 3 (freqüências na faixa de kilohertz), a
resistência aumenta linearmente com x aproximadamente
como


• Onde:

f = frequência em Hz
 = permeabilidade relativa
 = 1 para condutores não magnéticos (incluindo aluminio e
cobre)
Rdc = resistência dc do condutor (ohms/unidade de comprimento)
24/10/2017
9
17
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Cálculo dos parâmetros de linha
– Matriz de capacitância shunt
• Depende do geometria física – silhueta dos cabos

v = Pq
• v é o vetor das tensões no
no condutor
• q é o vetor de cargas elétricas
para produzir a tensão v
• P é a matriz de potencial de
Maxwell
18
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
– Para baixas frequências |gcrc|pelo
elemento resulta no enlace de fluxo:

Integrando o enlace do centro à
periferia do condutor:

y=L.i  Zint = w

24/10/2017
13
25
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017

26
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
σe, μe, and εe são a condutividade (S/m),
permeabilidade (H/m), and permissividade (F/m) do
solo, respectivamente.
24/10/2017
14
27
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
Multiplicando cada elemento
da matriz por Dij/Dij obtemos:

Zg – Impedância geométrica Ze – Impedância envolvendo a terra
29
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
 7.85 m
tower : 21.63 m
12 m
tower : 30.5 m
midspan : 23.2 m
midspan : 9.83 m
nb = 2
separ = 0.4 m
alpha = 0 graus
Com base nos dados
indicados acima é possível
montar o seguinte arquivo
para entrada no ATP
24/10/2017
15
30
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
 ----+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8
 BEGIN NEW DATA CASE
 LINE CONSTANTS
 METRIC
 C
 C opção para entrada dos cabos de forma individual
 C
 10.231 0.0522 4 3.18 -12.2 21.63 9.83
 10.231 0.0522 4 3.18 -11.8 21.63 9.83
 20.231 0.0522 4 3.18 -0.2 21.63 9.83
 20.231 0.0522 4 3.18 0.2 21.63 9.83
 30.231 0.0522 4 3.18 11.8 21.63 9.83
 30.231 0.0522 4 3.18 12.2 21.63 9.83
 00.5 0.36 4 1.46 -7.85 30.50 23.2
 00.5 0.36 4 1.46 7.85 30.50 23.2
 BLANK card ending conductor cards
 250.0 50.0 1 111 111 1
 BLANK card ending frequency cards
 ----+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8
 C
 C opção para entrada com redução automática dos cabos geminados
 C
 10.231 0.0522 4 3.18 -12.0 21.63 9.83 40. 0.0 2
 20.231 0.0522 4 3.18 0.0 21.63 9.83 40. 0.0 2
 30.231 0.0522 4 3.18 12.0 21.63 9.83 40. 0.0 2
 00.5 0.36 4 1.46 -7.85 30.50 23.2
 00.5 0.36 4 1.46 7.85 30.50 23.2
 BLANK card ending conductor cards
 250.0 50.0 1 111 111 1
 BLANK card ending frequency cards
 BLANK card ending line constants case
 BEGIN NEW DATA CASE
 BLANK card ending all cases
 ----+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8
31
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017




• IP - número de fase do condutor
– todos os condutores com o mesmo número de
fase serão considerados pertencentes a um
conjunto de cabos geminados e substituidos por
um único condutor equivalente.
– a numeração deve ser 1,2,3,...etc.. para as fases e
0 para os cabos para-raios.


24/10/2017
16
32
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• SKIN - "flag" para identificar a inclusão do efeito
skin, associada ao parâmetro RESIS.
• RESIS - resistência do condutor associada ao efeito
skin
– para não incluir o efeito skin, o parâmetro SKIN
deve ser igual a 0.0. RESIS deve ser igual ao valor
da resistência CA em ohm/km ou ohm/mi.
– para incluir o efeito skin, o parâmetro SKIN deve
ser igual a relação T/D, sendo T a espessura do
condutor tubular e D o diâmetro externo do
condutor, e o parâmetro RESIS deve ser
igual ao valor da resistência CC do condutor.
D
T
33
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• IX - é um "flag" para a indutância própria do
condutor, estando associado ao parâmetro
REACT
• REACT - é um parâmetro que depende do "flag" IX
e que define o tipo de cálculo que será realizado para
a obtenção da reatância do condutor.
– IX = 0 , deve ser especificado para REACT o
valor da reatância do condutor (em ohm/km ou
ohm/milha) para uma unidade de espaçamento (m
ou foot), o qual será válido para a frequência
especificada. A indutância interna não é corrigida
para o efeito "skin".
24/10/2017
17
34
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
– IX =1, deve ser especificado para REACT o valor
da reatância do condutor (em ohm/km ou
ohm/milha) para uma unidade de espaçamento (m
ou foot), para a frequência de 60 Hz. Caso uma
outra frequência seja especificada pelo usuário, a
reatância será corrigida proporcionalmente.
– IX = 2 , deve ser especificado para REACT o
valor do RMG do condutor (GMR), em cm ou
polegadas.
– IX = 3 , deve ser especificado para REACT o
valor da relação RMG/R. A indutância interna não
é corrigida para o efeito "skin". A relação RMG/R é
igual a 0.7788 para um condutor sólido.
35
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
– IX = 4 , REACT não deve ser especificado e o
campo deve ser deixado em branco. A indutância
interna será corrigida para o efeito "skin" e o
cálculo da indutância própria será baseado na
geometria tubular do condutor. Esta é a opção
mais utilizada normalmente.
• DIAM - é o diâmetro externo do condutor tubular,
em cm ou polegada.
• HORIZ - é a distância horizontal, em m ou "foot”,
entre o centro do condutor, ou do conjunto de
condutores geminados, e uma referência
especificada pelo usuário.



24/10/2017
18
36
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• VTOWER - é a altura do centro do condutor, ou do
conjunto de cabos geminados, medida na torre a
partir do solo.
• VMID - é a altura do centro do condutor, ou do
conjunto de cabos geminados, em m ou "foot“,
medida no meio do vão a partir do solo.
Nota 1 : A altura equivalente dos condutores, a ser
utilizada nos cálculos dos parâmetros da linha:
 Veq = 2/3 VMID + 1/3 VTOWER
Nota 2 : Quando somente VMID ou VTOWER é
especificado, a altura equivalente é considerada igual
ao valor do parâmetro especificado.

37
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• SEPAR - é a distância de separação, em cm ou
polegada, entre os centros de dois condutores
adjacentes de um conjunto de condutores geminados
• ALPHA - é a posição angular do centro
de um dos condutores do conjunto de
condutores geminados em relação ao
eixo horizontal, que é tomado como
referência. Os ângulos positivos são
definidos no sentido anti-horário.
• NBUND - é o número de condutores que fazem
parte de um conjunto de cabos geminados.


a
SEPAR
24/10/2017
19
38
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017



• RHO - é a resistividade em ohm.metro do solo
homogêneo.
• FREQ - é a frequência em Hz na qual os
parâmetros da linha de transmissão serão
calculados.

39
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• FCAR - é um "flag" usado para controlar a
quantidade de termos na fórmula de Carson que
corrige a impedância considerando o retorno pelo
solo.
– FCAR= 0 - nehuma parcela é acrescentada para
considerar o retorno pelo solo.
– FCAR = 1 na coluna 28 - os cálculos são
efetuados com a máxima precisão, considerando
todos os termos da fórmula de Carson
– FCAR = branco - os cálculos são efetuados com a
máxima precisão, considerando todos os termos
da fórmula de Carson


24/10/2017
20
40
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
•  ICPR - é um "flag" para controlar o tipo de
impressão para a matriz de capacitâncias da linha de
transmissão, associado ao parametro ICAP.

•  ICAP - é um "flag" para controlar o tipo de matriz
que deverá ser impressa para a matriz de
capacitância da linha de transmissão,associado ao
parametro ICPR.
• Há duas opções básicas para o parametro ICAP : 0
ou 1. Dependendo da opção selecionada e do valor
de ICPR as seguintes matrizes de capacitâncias são
impressas:


41
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Para ICAP = 0 :





• Para ICAP = 1 :


ICAP ICPR Matriz Impressa
0 100000
inversa de w [ C ]
0 010000 inversa de w [ Ce ]
0 001000 inversa de w [ C s]
0 000100 w [ C ]
0 000010 w [ Ce ]
0 000001 w [ Cs ]
ICAP ICPR Matriz Impressa
1 100000
inversa de [ C ]
1 010000 inversa de [ Ce ]
1 001000 inversa de [ C s]
1 000100 [ C ]
1 000010 [ Ce ]
1 000001 [ Cs ]
[ C ] é a matriz de capacitâncias
para o conjunto completo de cabos
da linha de transmissão, sem
nenhuma redução, incluindo todos
os cabos físicos.

[ Ce ] é a matriz de capacitâncias é
para o conjunto de fases da linha de
transmissão, depois da eliminação
dos cabos geminados e dos para-
raios.

[ Cs ] é a matriz de capacitâncias em
componentes simétricas e para o
conjunto de fases da linha de
transmissão, depois da eliminação
dos cabos geminados e dos
para-raios.
24/10/2017
21
42
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• DIST - este parâmetro geralmente não tem
nenhuma utilidade, uma vez que todos os valores
são expressos em unidades de comprimento.
Exceção deve ser feita ao caso onde se deseja
calcular um pi-equivalente porque, neste caso, seria
necessário especificar o seu comprimento
• IZPR - é um parâmetro para controlar a impressão
dos vários tipos das matrizes de
impedâncias da linhha de
transmissão, com a
correspondência ao lado:
• ISEG = 0 - para-raios contínuos
• ISEG = 1 - para-raios segmentados


IZPR Matriz Impressa
1 [ Z ]
010000 [ Ze ]
001000 [ Zs ]
000100 inversa de [ Z ]
000010 inversa de [ Ze]
000001 inversa de [ Zs ]
43
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Modelos ATP
– Dois fatores dificultam a solução das equações
de linha no domínio do tempo quando as
perdas no solo e nos condutores são levadas
em consideração:
• Variação dos parâmetros do solo e do condutor com
a frequência.
• Existe solução analítica para as equações de linha
de transmissão com perdas constantes, porém com
validade e aplicabilidade restritas.

Alternativa  Solução através de métodos numéricos

24/10/2017
22
44
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• O ATP dispõe de modelos de linhas de transmissão
com perdas:
– Modelos com parâmetros distribuídos
• parâmetros constantes
• parâmetros variáveis com a frequência
– Modelos com parâmetros concentrados (pi-
equivalente e pi-nominal)

 Como são modelos, cada um adota
simplificações que podem ser mais ou menos
relevantes, dependendo do caso em analise
45
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Parâmetros distribuídos constantes
– Se desprezarmos as perdas nos condutores e no
solo, é possível partir da solução geral de linhas
de transmissão e obter uma solução exata para a
propagação dos pulsos de tensão e corrente no
domínio do tempo.
r = 0 W.m
24/10/2017
23
46
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
– Considerando as perdas
• Difícil solução das equações de linha de
transmissão quando consideramos as perdas no
solo e nos condutores:
– Os parâmetros do solo e do condutor variam com a
frequência.
– Não há transformada inversa de Laplace para as
equações de linhas de transmissão com parâmetros
variáveis com a frequência.
• Solução : Método de Bergeron
– Desprezar a variação dos parâmetros com a frequência;
– Utilizar resistências artificialmente distribuídas
47
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017





• Parâmetros calculados em uma única frequencia
definida pelo usuário
r = 0 W.m
Sem perdas
24/10/2017
24
48
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
RESUMO DE CARACTERÍSTICAS FUNDAMENTAIS
• Uma vez que as resistências estão concentradas em
3 pontos da seção da linha e os parâmetros da linha
por unidade de comprimento em uma frequência
específica (fenômenos transitórios que englobem
uma gama de frequências podem resultar em erros):
– Erros associados à uma única velocidade de
propagação na linha;
– Erros associados à uma relação V/I invariante na
frequência;
– Erros associados à não consideração da natureza
distribuída de R.
49
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Considerações de variáveis na frequência
– As equações de linha de transmissão não
possuem solução analítica fechada no domínio do
tempo quando considerado a variação dos
parâmetros com a frequência
– É possível obter solução numérica através de
operação de convolução.

• O modelo JMARTI obtém uma solução numérica
aproximada supondo a síntese da impedância
característica e da função de propagação por
meio de funções racionais (diagrama de Bode)-
pólos e zeros.
Degrau sofre atenuação e
distorção
24/10/2017
25
50
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017

• Possui no entanto importante simplificação no caso
de linhas polifásicas

 Utiliza de uma matriz de transformação modal real e
constante na frequência.

 Isto pode levar a erros no caso de configurações de
condutores com assimetria acentuada
51
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
• Modelo PI
– Solução exata para um determinada frequência
– Utiliza as equações hiperbólicas de LT
– É utilizado pelo ATP na solução de regime
permanente que antecede simulações de
transitórios
– Não há uma real propagação dos surtos, pois
os elementos são concentrados. As amplitudes
sugerem um tempo de atraso entre um ponto e
outro;
– A cascata com de n seções pi-nominais atua
como um filtro de ordem elevada;
24/10/2017
26
52
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017

53
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017

Sistemas Polifásicos
com “n” fases
“n” Sistemas
Monofásicos
Autovalores
Autovetores
Cálculo de
parâmetros
da linha
Transição
Frequência
-tempo
Simulação com
transformações
modais
24/10/2017
27
54
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2017
Programas tipo EMTP utiliza matriz de
transformação real e constante com a
frequência
Domínio
de Fases
Domínio
de Modos
Modelos Modais

Matriz
Transformação
Modal
