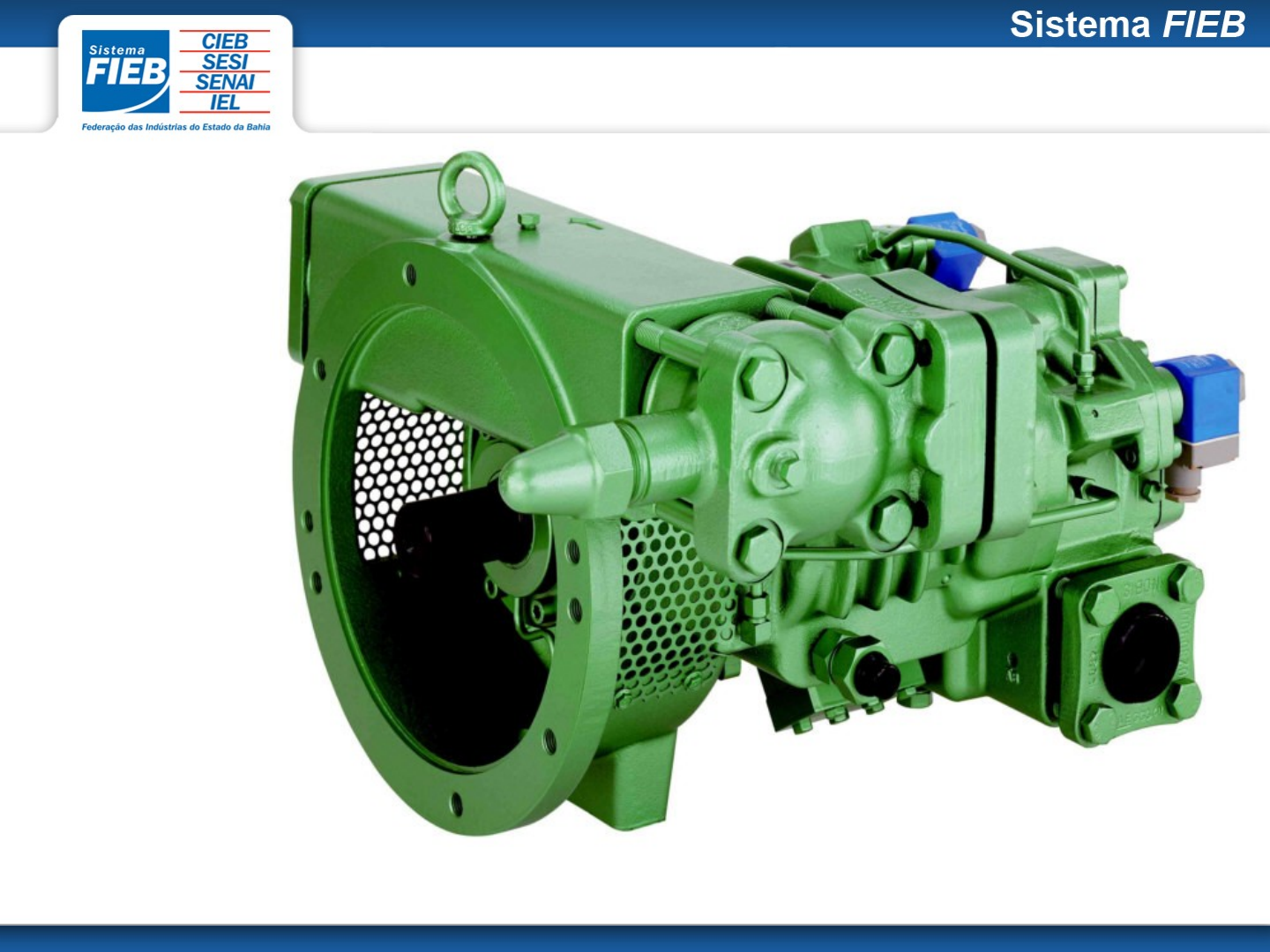

Compressor parafuso tipo aberto
OS74
COMPRESSORES PARAFUSO
FZ
6
7
8910
2
3
4 5
1
12 13
11
 6 mm (1/4")
COMPRESSORES PARAFUSO
Circuito de lubrificação
Circuito de lubrificação
COMPRESSORES PARAFUSO
COMPRESSORES PARAFUSO
COMPRESSORES PARAFUSO
• Funcionamento dos Compressores Parafusos
Circuito de Óleo
Resfriado a Ar
COMPRESSORES PARAFUSO
• Funcionamento dos Compressores Parafusos
Circuito de Óleo
Resfriado a Água
COMPRESSORES PARAFUSO
COMPRESSORES PARAFUSO
 É um compressor de deslocamento positivo
que utiliza dois parafusos, em vez de pistão;
 Na maioria dos projetos, o rotor macho tem
4 lóbulos, enquanto o rotor fêmea tem 6
cavidades;
 O compressor é acionado pelo rotor macho,
através de um acionador, o outro parafuso
pode ser sincronizado ou arrastado;
 O número de ciclos de compressão é igual
ao número de lóbulos do rotor macho;
 Apresenta baixo nível de pulsação,
comparado com os compressores volumétricos
alternativos;
 Os rotores são de difícil usinagem.
Compressores de parafusos – Princípios de funcionamento
COMPRESSORES
 Seu desenvolvimento dependeu do avanço
da tecnologia de usinagem, patenteada em
1935;
 Quando lubrificado, ela é feita através do
arraste do lubrificante pelo gás comprimido
injetado sobre pressão;
 A razão de compressão é função do
projeto do compressor, não dependendo da
razão de compressão do sistema;
 A lubrificação dos dois parafusos é feita
através da injeção do lubrificante diretamente
na câmara de compressão;
 Para remover o excesso de lubrificante, é
necessário utilizar um separador gás-óleo
após a compressão.
Compressores de parafusos - Animação
COMPRESSORES
pa
pds
pdc
1
2
3
V1
V2
V3
3’
A2-3-3’
Compressores de parafusos – Sobre compressão
 Razão de compressão do
compressor:
a
dc
c p
p
p
pr 
1
3
a
ds
s p
p
p
pr 
1
2
 Razão de compressão do
sistema:
pdc – Pressão de descarga do
compressor;
pds – Pressão de descarga do sistema;
pa – Pressão de admissão do sistema;
rc – Razão de compressão do
compressor;
rs – Razão de compressão do sistema.
 Trabalho desnecessário= '332 A
COMPRESSORES
Compressores de parafusos – Sub compressão
pa
pds
pdc
1
2
3
V1
V2
V3
2’
A2-2’-3
0
 Razão de compressão do
compressor:
 Razão de compressão do sistema:
 Trabalho desnecessário= 3'22 A
a
ds
s p
p
p
pr 
1
'
2
a
dc
c p
p
p
pr 
1
2
pdc – Pressão de descarga do
compressor;
pds – Pressão na descarga do sistema;
pa – Pressão de admissão do sistema;
rc – Razão de compressão do
compressor;
rs – Razão de compressão do sistema.
COMPRESSORES
- Rotor macho – motriz;
- Rotor fêmea – movido.admissão
Lubrificação
e
Refrigeração
- Rotor macho – 5 lóbulos;
- Rotor fêmea – 6 cavidades.
Descarg
a
 Temperatura de descarga menor devida
a remoção do calor através do óleo;
 Maior razão de compressão por estágio,
permitindo a utilização de apenas um
estágio em muitos processos - Possível até
8:1;
 Boa eficiência volumétrica em função da
melhor vedação;
 Menor consumo de energia na realização
do processo de compressão, em função da
refrigeração do gás;
 Contaminação do gás comprimido com o
lubrificante utilizado;
 Maior impacto ambiental, inevitável
contaminação do ar com o lubrificante.
Compressores de parafusos - Lubrificação
COMPRESSORES
 Vantagens
 Gás comprimido totalmente isento de
óleo;
 Não há consumo de lubrificante pelo
arraste do gás;
 Operação com menor impacto ambiental
(ar de serviço).
 Desvantagem
 Maior temperatura de compressão devido
a ausência de refrigeração;
 Maior consumo de energia para
compressão;
 Necessidade de mais estágios com
refrigeração intermediária para limitar a
temperatura;
1° estágio
2° estágio
Engrenagens
de sincronismo
Compressores de parafusos – Não lubrificados ou isentos
COMPRESSORES
 Desvantagens
 Construção mais complexas com a
necessidade de utilizar:
– Engrenagem de sincronismo
evitando que os parafusos se
toquem;
– Elementos de compressão
impregnados com PTFE + Bissulfeto
de molibdênio, para redução do atrito
e melhor vedação;
– Menor eficiência volumétrica em
função da ausência da lubrificação.
 Custo de aquisição mais elevado;
 Razão de compressão máxima é da
ordem de 4:1 para limitar a temperatura
do gás.
Compressores de parafusos – Não lubrificados ou isentos
Engrenagens
de sincronismo
Compressores de parafusos – Separação, vedação e
refrigeração
COMPRESSORES
./C:%5CUsers%5Cmaria%20carla%5CDocuments%5CAAAA%20TREINAMENTO%20GERAL%202011%5CAAAA%20TREINAMENTO%20COMPRESSORES%5CTREINAMENTP%20PROJETO%20ALTA%20COMPET%C3%8ANCIA%202012%5CAnima%C3%A7%C3%B5es%5CCompressor%20de%20parafusos%20Atlas%20Copcco.exe
Controle de Capacidade
 Válvulas corrediças localizadas na carcaça do compressor,
que se movem na direção axial provocando um
retardamento do início da compressão.
COMPRESSORES PARAFUSO
COMPRESSORES PARAFUSO
Válvula de deslizamento controlando a capacidade e a localização da câmara de descarga. Carga Total com Vi mínimo
COMPRESSORES PARAFUSO
Válvula de deslizamento controlando a localização da descarga e a razão entre volumes. Carga Total com Vi maximo
COMPRESSORES PARAFUSO
Válvula de deslizamento controlando a localização da descarga e a razão entre volumes. Carga 60% com Vi maximo
COMPRESSORES PARAFUSO
Válvula de deslizamento controlando a localização da descarga e a razão entre volumes. Carga mínima com Vi maximo
COMPRESSORES
– Compressores Dinâmicos
 Centrífugo ou Turbo Compressor
Possuem pás semelhantes às das bombas centrífugas.
Unidades conhecidas como “centrífugas”
Podem ser de :
- Um estágio
- Dois estágios;
- Múltiplos estágios
COMPRESSORES
– Compressores Dinâmicos
 Centrífugo ou Turbo Compressor
Possuem pás semelhantes às das bombas centrífugas.
Unidades conhecidas como “centrífugas”
Podem ser de :
- Um estágio
- Dois estágios;
- Múltiplos estágios
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
Fluxograma de
processo de um
compressor de
3 estágios
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
Esquema
Conjunto
Compressão
Detalhe Conjunto
Compressão
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
Vista Explodida
Conjunto
Compressão
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
Mancais
Selos circuito
de ar
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
Trocadores de
Calor
Caixa de
Velocidades
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
IGV (Inlet Guide
Vane)
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
Rotor Estágio
Acoplamento Rotores
de 1º e 2º Estágios
Selos Circuito Óleo
COMPRESSORES
• Compressor Centrífugo (Multi-estágios)
Esquema dos
Estágios de
Compressão
Controle de
Demanda e
Surge
Controle de Capacidade em Compressores Centrífugos
 Variação da rotação.
 Regulagem das pás de pré-rotação na entrada do rotor
• Compressor Centrífugo (Multi-estágios)
COMPRESSORES
Compressor centrífugo - Múltiplos estágios
Tampa superior
Carcaça
Base metálica
Base concreto
Acionador
elétrico
Tubulações de admissão e
descarga
 API 617 – Centrifugal Compressor for Petroleum, Chemical and Gas Services Industries
COMPRESSORES
Compressor centrífugo – Múltiplos estágios com refrigeração
Descarga final
2°
 Resfriamento
Pós
Resfriamento
Descarga -1Descarga - 2
Admissão -2
Admissão - 3
Descarga - 3
Admissão -1
1°
Resfriamento
Admissão
 As saídas do gás nos estágios
intermediários podem ser para:
- Refrigeração
- Processo.
COMPRESSORES
Compressores centrífugos – Conjunto estacionário
 As cargas suportadas pelos mancaissão de origem estática e dinâmica;
– Estática - são aquelas geradas pelo peso próprio do conjunto rotativo e
pressão do gás;
– Dinâmica – São originadas pela pulsação de pressão do gás e as devido
aos desbalanceamentos e desalinhamentos mecânicos.
 Carcaça
 Esta submetida à elevada pressão do
gás e suporta os bocais de entrada e
saída, diafragmas, mancais e a parte
estacionária do sistema de selagem.
 Mancais radiais e axiais
 Suportar as cargas radiais e axiais
geradas pelo peso do rotor, pressão
do gás e cargas dinâmicas
desbalanceadas.
COMPRESSORES
Compressores centrífugos – Mancais radiais e axiais
 Deslizantes - São utilizados em função de sua grande capacidade quando
adequadamente lubrificados e refrigerados;
– Operam com lubrificação hidrodinâmica, não permitindo o contato metal-
metal;
 Pastilhas deslizantes (Tilt pad) – São utilizados para rotações elevadas, acima
de 8.000, evitando uma oscilação hidráulica, denominada de Instabilidade de óleo;
– Este fenômeno apresenta uma freqüência de oscilação característica, menor
do que a freqüência fundamental do conjunto rotativo.
 Mancais - São estruturas mecânicas com
a finalidade de suportar cargas estáticas
e dinâmicas:
 Estática - Peso do conjunto girante e
pressão do gás;
 Dinâmica – São devidas à pulsação
de pressão do gás, desalinhamentos
e desbalanceamentos;Deslizante Tilt pad
COMPRESSORES
Compressores centrífugos – Conjunto estacionário
 Conjunto rotativo - Contém todos os
componentes dinâmicos do
compressor.
 Eixo
– Suporta o peso e cargas radiais
e axiais geradas por todos os
componentes do conjunto
rotativo.
 Impelidor
– É o único elemento responsável
pela transferência da energia
mecânica do acionador para o
gás na forma de pressão e
energia cinética. Pistão de balanceamento
– Sistema responsável pelo equilíbrio das cargas axiais, evitando sobrecarga
nos mancais.
– Anel de escora – Responsável pelo ajuste da folga axial do rotor.
COMPRESSORES
 O gás entra no olhal do impelidor em baixa
velocidade, sendo acelerado ao se deslocar do
diâmetro menor para o maior do impelidor que
gira em elevada rotação;
 Parte da energia cedida pelo acionador é
transformada diretamente em pressão (head
estático) e parte em velocidade que
posteriormente é convertida em pressão, no
difusor (head dinâmico);
 Os compressores centrífugos também são
denominados de compressores radiais porque o
fluxo de gás se desloca na direção radial;
 Para maximizar a eficiência, as palhetas são
curvadas na direção contrária ao sentido de
rotação;
 Em função da rotação é formada uma corrente
contínua de gás que se desloca no sentido da
admissão para a descarga, de maior valor.
Olho do impelidor
Entrada de gás
Baixa velocidade
Compressor centrífugo - Princípio de funcionamento
Disco de
fechament
o
GásPalhetas
Saída do
impelidor
Alta velocidade
COMPRESSORES
 Aberto – Construído com as pás retas e na direção radial,
de fácil construção, porém, baixa eficiência, utilizado para
projetos simples e baixas rotações;
 Semi-aberto – Construído com pás radiais suportadas
pelo fechamento de um dos lados, maior rigidez,
resultando em freqüências naturais de vibração elevadas;
 Fechado – Construído com palhetas radiais curvadas,
fechado nas duas laterais, elevada rigidez. É utilizado nos
compressores de múltiplos estágios;
 Sucção dupla – Elevada eficiência permitindo a redução
da velocidade do gás na admissão, porém, a
complexidade construtiva do rotor e voluta é elevada.
Compressores centrífugos – Tipos de impelidores
vs
vd
Vs / Vd– Velocidade do gás ao entrar/sair no impelidor
COMPRESSORES
 Cada conjunto de impelidor e difusor tem a capacidade de produzir uma
determinada razão de compressão, levando à necessidade de projetar
máquinas com múltiplos estágios;
 O gás ao passar por uma determinada quantidade de estágios se aquece,
elevando demasiadamente o seu volume específico, levando à necessidade
de ser retirado do compressor para passar num trocador de calor para
refrigeração;
 O eixo deve ser resistente para transmitir o torque de acionamento, apresentar
baixa flexão e quando possível, ser rígido o suficiente para operar em rotações
abaixo dos seus primeiros modos de vibração natural.
Compressor centrífugo – Conjunto de rotores
Impelidores
Eixo de acionamento
COMPRESSORES
Compressores centrífugos - Múltiplos estágios
 Razão de compressão por estágio, na
indústria, de 1,15 a 1,40;
 Aplicações militares pode atingir 1,60
por estágio.
 Impelidor ou rotor – é o único componente
responsável pela transferência da energia do
acionador para o gás;
 Difusor principal ou anular – Componente
estacionário e localizado logo em seguida ao
impelidor, reduz a velocidade e eleva a pressão;
 Diafragmas – Componentes estacionários onde
se tem os dutos de escoamento do gás em
direção ao estágio seguinte;
 Voluta espiral de entrada – Espaço interno do
compressor que serve para orientar o gás do bocal
de admissão para o olhal do 1° impelidor;
 Voluta espiral de saída -Espaço interno do
compressor que serve para orientar o gás ao sair
do último impelidor para o bocal de descarga.
COMPRESSORES
Compressores centrífugos - Múltiplos estágios
Fluxo por estágios de compressão
COMPRESSORES
 Sua função é fazer a vedação para
impedir a passagem do gás do lado
de alta para o de baixa pressão;
 Esta vedação é necessária em dois
pontos distintos:
 Entre o eixo e a carcaça;
 Entre o impelidor a carcaça.
Compressores centrífugos – Sistema de selagem
 A vedação por labirinto consiste na introdução de uma elevada perda de carga na
passagem do gás entre a parte móvel e a estacionária;
 Para que a vedação seja eficiente é necessário que a folga entre parte móvel e a
rotativa do selo seja mínima, exigindo eleva rigidez do eixo e baixos níveis de vibração.
Selagem por labirinto
Labirinto
de
selagem
Labirinto
de
selagem
COMPRESSORES
Compressores centrífugos – Alimentação de ar para turbo jato
Compressor centrífugo radial
Estágio único
Câmara de
combustão
Entrada de ar Injetores de combustível Bocal de impulsão
 Sobrealimentação com ar atmosférico para a obtenção do ciclo
termodinâmica das turbinas.
Turbina
COMPRESSORES
Compressores centrífugos – Aplicação automotiva com pós
resfriamento Sobrealimentação de motores alternativos de combustão interna
para elevar a potência.
150 a 170°
35 a 50°
Cilindro do motor
IntercoolerAdmissão 75 a 70°
no motor
 Gases do escapamento
 - Ciclo Otto Acima de 550°C, podendo chegar a 1.000°C;
- Ciclo diesel ≈ 180°C sem carga, chegando a 550°C na plena carga.
 Rotação mínima de operação
 Definida em função da freqüência do
1° modo de vibração natural do
conjunto rotativo;
 Deve está acima da freqüência do 1°
modo de vibração do conjunto rotativo
– API Standard 617.
 Rotação máxima de operação
 Definida em função dos esforços
mecânicos a que são submetidos os
componentes do conjunto rotativo;
 Deve ser menor do que a rotação
crítica para as tensões impostas ao
conjunto rotativo - API Standard 617.
Compressor centrífugo – Curvas características
COMPRESSORES
 Se a vazão diminui mantendo a mesma
razão de compressão, o compressor se
aproxima da linha de surge;
 Se a razão de compressão aumenta,
com a mesma vazão, o compressor
também aproxima-se da linha de surge;
 A razão de compressão e vazão variam
para uma mesma rotação;
 Para cada rotação, é importante operar o
compressor na curva de máxima
eficiência, como exemplo no ponto A.
 Área de trabalho –
exemplos:
Região de trabalho.
Compressor centrífugo – Curvas características
COMPRESSORES
 Limite de surge
 Região da curva de operação onde a
vazão se torna instável, com elevação
dos níveis de vibração, podendo levar
o compressor a uma falha catastrófica
em pouco tempo;
 É necessário um complexo sistema
automatizado de controle para evitarque o ponto de operação não se
aproxime da linha de surge.
 Limite de Stonewall
 Região da curva de operação em que
não é mais possível aumentar a vazão,
pois o escoamento se torna sônico;
 Os compressores centrífugos são
projetados para operar com o gás em
velocidade subsônica em todos os
pontos.
Compressor centrífugo – Curvas características
COMPRESSORES
 O que é o surge?
 Quando a razão de compressão atinge um valor muito elevado, a energia
de velocidade mais a de pressão na saída do rotor é menor do que a de
pressão de descarga, portanto, o gás não mais será empurrado pelo rotor
para a descarga. Nesta condição, a vazão se torna nula;
 Com a perda da vazão, em frações de segundo a razão de compressão cai,
devido ao retorno do gás pelas folgas internas entre rotor e carcaça. Com
isto, a energia do gás no interior do compressor retorna a ser superior à de
pressão de descarga, e a vazão do compressor é restabelecida;
 Estas variações bruscas de vazão resultam em ondas de choque que se
propaga pelo compressor e tubulações, o resultado são elevados níveis de
vibração e ruído, podendo danificar o compressor rapidamente;
 O surge é evitado fazendo com que a razão máxima de compressão para
uma determinada vazão não seja atingida, através do reciclo de parte do gás
da descarga para a admissão.
Compressor centrífugo - Controle Automático de Surge - CAS
COMPRESSORES
 O reciclo deve ser minimizado para não reduzir a capacidade de
produção da planta;
 O reciclo requer a recompressão, o que é sempre uma perda de
energia;
 Sistemas modernos de controle de surge, ajustam continuamente a
curva de alarme de surge, para:
 Quando o surge se repete com freqüência, a curva do set é
deslocada mais para a direita, afastando-a da linha de surge;
 Quando o surge se torna menos freqüente, a curva é ajustada
automaticamente para a esquerda, reduzindo o reciclo;
 A válvula de reciclo é o componente mais caro do sistema de controle
de surge, devido a necessidade de precisão, proporcionalidade, rapidez
de resposta e baixo nível de ruído.
Compressor centrífugo - Controle Automático de Surge - CAS
COMPRESSORES
Pa - Pressão de admissão;
Pd – Pressão de descarga;
PT –Transmissor de pressão;
ST - Transmissor de rotação;
FT – Transmissor de vazão;
TT – Transmissor de
temperatura;
MW – Cromatógrafo;
FY – Conversão de sinal.
Controle
de
rotação
 CAS – Controle automático de surge - Simplificado. 0 123
▲H
Q0
0 –Surge, 3 – Trip;
2 – Alarme e 1 – Reciclo.
Cooler
Q’
▲H’
Compressor centrífugo - Controle Automático de Surge - CAS
COMPRESSORES
Compressor centrífugo - Limite de Stonewall
 É caracterizado pela operação com
a ocorrência de grandes choques e
vibrações em função do descolamento
da camada limite.
 Estes choques ocorrem sempre que
a velocidade de escoamento do gás no
interior do compressor é muito
elevada;
 A curva lilás da figura ao lado
mostra a região em que a velocidade
do gás atinge a velocidade sônica.
Esta região pode ser atingida quando
ocorre:
 Redução da temperatura do gás;
 Redução da razão de compressão.
COMPRESSORES
COMPRESSORES
 Axial
Possui grande número de palhetas e proporciona um escoamento no
sentido longitudinal.
Produz grandes descargas (até 1.000.000 m³/h) com pressões de até 6 bar.
COMPRESSORES
 Axial
Possui grande número de palhetas e proporciona um escoamento no
sentido longitudinal.
Produz grandes descargas (até 1.000.000 m³/h) com pressões de até 6 bar.
http://pt.wikipedia.org/wiki/Ficheiro:Axial_compressor.gif
CAPÍTULO II
 Compressores dinâmicos
 Centrífugo axiais
COMPRESSORES
Compressor centrífugo axial – Vista em corte e animação
Pás
móveis
- Fixadas
ao rotor
Pás fixas
- Presas
ao estator
COMPRESSORES
http://en.wikipedia.org/wiki/File:Axial_compressor.gif
 Pás móveis
 Toda a energia do acionador é convertida em
energia do gás (Head estático + head dinâmico);
 Parte da energia está na forma de velocidade e
parte em pressão.
 Pás fixas
 A velocidade do gás é reduzida, convertendo
energia de velocidade em energia de pressão.
 Trajetória do gás
 A tendência seria helico-axial em torno do rotor,
mas o desvio provocado pelas pás fixas faz com que
seja axial.
Compressor axial – Direção axial do fluxo
Pás
móveis
Pás
Fixas
Pás
móveis
COMPRESSORES
Compressor axial – Rotor do estágio de baixa e alta pressão
Eixo de
acionamento do
compressor de
baixa pressão
Eixo de
acionamento do
compressor de alta
pressão
Compressor
de baixa
pressão -
Rotação N1
Compressor
de alta
pressão -
Rotação N2
N2 > N1
COMPRESSORES
Compressor axial – Aplicação industrial
 Principais aplicações industriais
 Alimentação de ar para turbinas a combustão
interna (industriais e aeronáuticas);
 Fornecimento de ar para fornos;
 Captação de ar para processo de separação de
oxigênio.
 Para pressões mais elevadas pode ser utilizada a
combinação de um compressor axial e um centrífugo;
 O compressor centrífugo de maior rotação exigirá
rotação mais elevada, exigindo um multiplicador
de rotação;
 A utilização mais de um compressor no mesmo trem de
força, tornará o conjunto mais complexo, exigindo
cuidados especiais de montagem e manutenção .
COMPRESSORES
 Vazão – São mais adequados para
vazões muito elevadas, acima de
300MNm³/dia e atingindo vazões
máximas da ordem de 40MMNm³/dia;
 Pressão - Em geral são bastante baixas
quando comparadas com as atingidas
pelos compressores centrífugos;CombustorInjetor de
combustível
Compressor
Axial de alta
Empuxos
Ventilador Compressor
 axial de baixa
Turbina de
alta e baixa
Compressor axial – Aplicação aeronáutica – Turbo fan
 No turbo fan apenas parte da vazão de ar admitida pelos ventiladores participa da
combustão, pois grande parte desta é desviada do estágio de alta pressão.
 A maior parte do empuxo é obtida com a expansão do ar ao sair dos ventiladores;
 Esta massa de ar forma um colchão de isolamento térmico e acústico reduzindo
perdas de calor e o nível de ruído externo.
COMPRESSORES
Compressor axial - Ângulo de pás móveis ajustáveis - VIGVs
 Ajuste do ângulo das pás móveis
 Alteram a curva característica do
compressor;
 São utilizadas como dispositivo de controle
de anti-surge;
 Também controlam a sua vazão.
 Faixa de operação
 Deve ter controle anti-surge;
 Para vazões elevadas o limite de Stonewall
pode ser atingido.
 Condições que podem levar ao Limite de
stonewall
 Baixa razão de compressão;
 Baixo peso molecular;
 Baixa temperatura do gás.
VIGV – Variable inlet guide
vane;
OGV – Outlet guide vane.
COMPRESSORES
COMPRESSORES
 Axial-centrífugo
Reúne em um só eixo rotores do tipo centrífugo e rotores
axiais.
Consegue aliar altas vazões (500.000 m³/h) com pressões
de até 9 bar.
 Compressor Centrífugo Sundyne
Compressor de altas rotações (3.400 a 4800 rpm), pressões
elevadas com vazões reduzidas (até 3.200m³/h).
Isento de óleo, de um único estágio.
COMPRESSOR CENTRÍFUGO SUNDYNE
COMPRESSORES
 Aspectos de Projeto
Conceitos Básicos:
• Capacidade Térmica (C):
C = ΔQ / ΔT [ex.: kcal/ºC];
• Calor Específico (c):
c = C/m [ex.: kcal/kg.ºC] ou,
c = (ΔQ) / (m ΔT) » ΔQ = m c ΔT
cp (pressão cte) e cv (volume cte) » k = cp/cv
COMPRESSORES
 Aspectos de Projeto
Leis dos Gases:
• Leis de Gay Lussac (Louis Joseph: 1778-1850)
V1/V2 = T1/T2 (volumes ocupados ~ temperaturas absolutas – P cte)
p1/p2 = T1/T2 (pressões adquiridas ~ temperaturas absolutas – V cte)
COMPRESSORES
 Aspectos de Projeto
Leis dos Gases:
• Leis de Boyle – Mariotte (1627-1691 / 1620-1684)
p1/p2 = V2/T1 (volumes ocupados 1/~ temperaturas absolutas – T cte)
• Leis de Gay – Lussac Boyle – Mariotte
 p1V1/T1 = p2V2/T2
(os produtos das pressões pelos volumes são proporcionais às
temperaturas absolutas)
COMPRESSORES
 Aspectos de Projeto
• Processos Isobáricos (pressão cte);• Processos Isométricos (volume cte);
• Processos isotérmicos (temperatura cte);
• Processos isoentrópicos (entropia cte);
• Processos adiabáticos (sem perda de calor para o ambiente)
COMPRESSORES
 Aspectos de Projeto
• Processos Politrópicos:
P Vn = K » P V = cte (processo isotérmico)
• Processos isoentrópicos:
 p Vk = K
COMPRESSORES
 Aspectos de Projeto
• PRESSÃO MÉDIA EFETIVA (pm):
COMPRESSÃO MONOFÁSICA
pm = [n p1/ (n -1)] x [(p2/p1)n-1/n – 1]
COMPRESSÃO BIFÁSICA
pm = [2n p1/ (n -1)] x [(p2/p1)n-1/2n – 1]
COMPRESSORES
 Aspectos de Projeto
• POTÊNCIA INDICADA E EFETIVA
POTÊNCIA INDICADA
Pi = pmVazão/(75x60) [cv] ; Vazão [m3/min] pm [kgf/m2]
POTÊNCIA EFETIVA (potência disponível no eixo)
Pe = Pi / η (rendimento)
COMPRESSORES
 Aspectos de Projeto
COMPRESSORES
Operação e Manutenção
- Operação
Quando usar compressores de ar e acessórios de ar comprimido,
regras básicas de segurança devem ser seguidas, inclusive as
que se seguem:
1. Leia todas as instruções;
2. Fiação, acionadores, disjuntores e outros equipamentos elétricos
correlatos deverão estar conforme os códigos elétricos;
3. Desligue a força principal e libere toda a pressão da unidade antes
de remover ou adicionar peças ou acessórios e antes de limpar o
compressor;
4. Não opere qualquer compressor com fiação danificada ou depois
que o compressor ou peças de manuseio de ar tiverem caído ou
estiverem danificados. Notifique seu representante para exame,
reparo ou outros ajustes;

COMPRESSORES
-Operação (continuação)
5. Inspecione regularmente a tubulação e juntas procurando por sinais
de dano, deterioração, pontos frágeis ou perdas. Não os use se for
encontrado algum defeito. Retire do serviço e conserte ou troque tais
peças;6. Nunca use acessórios de ar pressurizado ou peças no sistema de
ar inadequadas para a máxima pressão de ar. Isto é perigoso. Esteja
certo de que a máxima pressão especificada esteja bem acima da
pressão de trabalho de seu compressor;
7. Mantenha o compressor limpo. Sujeira o tornará extremamente
quente. As peças móveis podem ficar danificadas. Não o opere sem
um protetor de correia ou seu defletor;
8. Escoa o condensado do tanque diariamente para prevenir a
formação de ferrugem (oxidação);
-Operação (continuação)
9. Nunca reset o pressostato nem as válvulas de segurança;
10. Nunca armazene líquidos ou gases inflamáveis próximo ao
compressor ou ao equipamento de partida do compressor;
Mantenha os dispositivos de alívio livres de tinta ou outro tipo
qualquer de acumulação. Verifique a operação da válvula de
segurança regularmente.
COMPRESSORES
COMPRESSORES
 VÁLVULAS DE SEGURANÇA
Uma válvula de segurança está instalada no reservatório e/ou
no pulmão de pulsação para unidade compressora sobre base.
A capacidade de fluxo da válvula é igual ou maior do que a
capacidade do compressor de ar. A da válvula de segurança
precisa ser ajustada, pelo menos, 10 psi menor do que a
máxima pressão de trabalho do reservatório de ar.
A operação da válvula de segurança precisa ser verificada
semanalmente.
PARTIDA-PARADA:
O pressostato, quando fornecido, possui dois ajustes de
pressão; um se refere à pressão máxima (desligamento do
compressor) e outra à pressão diferencial (ligamento do
compressor).
COMPRESSORES
Pressostato de Controle
Quando a pressão do ar no reservatório atinge a pressão
mínima regulada pelo pressostato, a válvula de alívio de
partida fecha e dá a partida no compressor.
Quando a pressão do ar no reservatório alcança um nível de
pressão máxima, o pressostato abre, parando eletricamente o
motor e abrindo a válvula de alívio de pressão da partida.
COMPRESSORES
Sistema de Alívio
Para utilização do compressor com o sistema de
alívio de capacidade, o pressostato atua sobre a
válvula solenóide 3 vias , que ira pressurizar o
sistema de alívio e o compressor continuará
rodando, porém sem pressurização da linha, e
sua corrente elétrica irá cair. Este sistema é muito
interessante para locais onde temos problemas de
pico de partida, uma vez que o motor elétrico
continua funcionando quando a pressão atingir o
valor do pressostato. Um temporizador ira desligar
o motor elétrico caso a pressão não atinja o valor
mínimo do pressostato no tempo estipulado.
COMPRESSORES
PLANO DE INSPEÇÃO E MANUTENÇÃO
COMPRESSORES
PLANO DE INSPEÇÃO E MANUTENÇÃO
COMPRESSORES
PLANO DE INSPEÇÃO E MANUTENÇÃO
COMPRESSORES
REFERÊNCIAS:
Apostilas de Refrigeração e Condicionamento de ar – SENAI CIMATEC.
Silva, Napoleão F.; Noções de compressores industriais; Universidade
Petrobrás – BA, 2012
MACINTYRE, ARCHIBALD JOSEP. Equipamentos industriais e de
processos. Rio de Janeiro, RJ: LTC, 1997.
	Slide 1
	Slide 2
	Slide 3
	Slide 4
	Slide 5
	Slide 6
	Slide 7
	Slide 8
	Slide 9
	Slide 10
	Slide 11
	Slide 12
	Slide 13
	Slide 14
	Slide 15
	Slide 16
	Slide 17
	Slide 18
	Slide 19
	Slide 20
	Slide 21
	Slide 22
	Slide 23
	Slide 24
	Slide 25
	Slide 26
	Slide 27
	Slide 28
	Slide 29
	Slide 30
	Slide 31
	Slide 32
	Slide 33
	Slide 34
	Slide 35
	Slide 36
	Slide 37
	Slide 38
	Slide 39
	Slide 40
	Slide 41
	Slide 42
	Slide 43
	Slide 44
	Slide 45
	Slide 46
	Slide 47
	Slide 48
	Slide 49
	Slide 50
	Slide 51
	Slide 52
	Slide 53
	Slide 54
	Slide 55
	Slide 56
	Slide 57
	Slide 58
	Slide 59
	Slide 60
	Slide 61
	Slide 62
	Slide 63
	Slide 64
	Slide 65
	Slide 66
	Slide 67
	Slide 68
	Slide 69
	Slide 70
	Slide 71
	Slide 72
	Slide 73
	Slide 74
	Slide 75
	Slide 76
	Slide 77
	Slide 78
	Slide 79
	Slide 80
	Slide 81
	Slide 82
	Slide 83
	Slide 84
	Slide 85
	Slide 86
