Eletrônica Digital Fundamentos
Aluno (a): HECTOR IGOR LIMA DE SOUZA
Data: 12 / 02 / 2025___.
Atividade Prática Final
INSTRUÇÕES:
· Esta Avaliação contém questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· As respostas devem ser digitadas abaixo de cada pergunta.
· Todas as questões podem ser resolvidas estudando os tópicos da disciplina.
· Ao terminar, grave o arquivo com o nome Avaliação Pesquisa/Prática.
· Envio o arquivo pelo sistema.

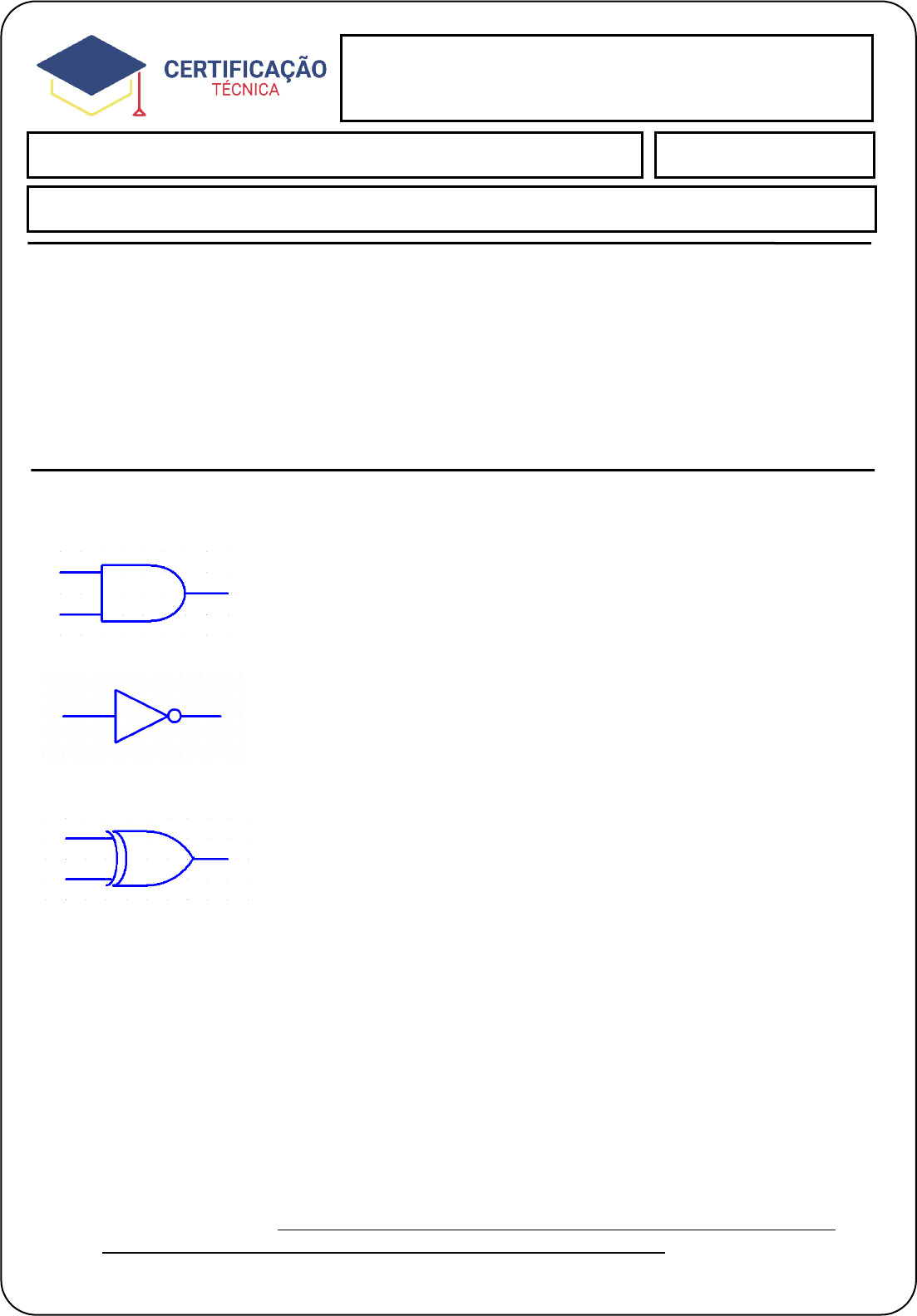

1 – Identifique as portas lógicas abaixo.
 AND
 NOT
 XOR
Portas lógicas são representações de expressões booleanas, e as representações das portas AND, NOT e XOR
Circuitos lógicos
Circuitos lógicos são representações de expressões booleanas utilizadas em computação para determinar o comportamento de entradas nessas portas, expressando diferentes relações.
Algumas das portas mais comuns são:
· AND: A função AND demanda dois valores de entrada, e a saída é verdadeira apenas quando os dois valores de entrada são verdadeiros;
· NOT: A função NOT recebe um valor de entrada e tem como saída o inverso do valor de entrada.
· XOR: Afunçao XOR que produz um valor verdadeiro (1 ou ALTO) apenas se o número de entradas verdadeiras for ímpar. Ela é utilizada em circuitos eletrônicos.
2 – Informe a diferença entre um circuito Meio Somador – “Half-Adder” para um circuito Somador Completo – “Full-Adder”.
Um circuito digital somador realiza a adição de dois ou mais números binários, sendo utilizado em circuitos lógicos de computadores e processadores. Os somadores são classificados em duas categorias: Somador de Meio (Half Adder) e Somador de Inteiro (Full Adder).
Meio Somador (Half Adder):
· Efetua a adição de dois dígitos de entrada (dois bits).
· Possui duas entradas (A e B) e duas saídas: a soma (S) e o carry (C).
· O circuito é modelado com duas portas lógicas: uma porta XOR para a soma (S) e uma porta AND para o carry (C).
· Expressões Lógica:
· Soma (S) = A ⊕ B
· Carry (C) = A.B
· Só pode ser usado para somar 2 bits.
Somador Completo (Full Adder):
· Permite a adição de números contendo vários bits
· Possui três entradas (A, B e Carry-in) e duas saídas: a soma (S) e o carry-out (C-out). A entrada Carry-in representa o bit interno transportado na soma.
· As equações para as saídas são:
· Soma (S) = A ⊕ B ⊕ c=Cin
· Carry-out = AB + BCin + ACin
· Carry de saída de cada somador completo é conectado à entrada de Carry do próximo somador completo de ordem superior em uma cadeia.
· É um circuito aritmético básico a partir do qual todos os outros circuitos aritméticos são construídos
3 – Informe qual o circuito abaixo e o que ele faz. Lembre de estudar os tópicos da disciplina.
O circuito mostrado parece ser um multivibrador astável usando portas NAND (IC1a, IC1b) para gerar uma onda quadrada, que então aciona dois LEDs (D1, D2) por meio de mais portas NAND (IC1c, IC1d).Aqui está uma análise:
· Multivibrador astável: As duas primeiras portas NAND (IC1a e IC1b), junto com R1, VR1, R2 e C1 formam um multivibrador astável. Esta parte do circuito oscila continuamente entre dois estados, produzindo uma saída de onda quadrada. A frequência de oscilação é determinada pelos valores do resistor (R1, VR1, R2) e do capacitor (C1). VR1 é um resistor variável que pode ajustar a frequência.
· Buffer/Inversor e Drivers de LED: As portas NAND restantes (IC1c e IC1d) provavelmente agem como inversores ou buffers para acionar os LEDs (D1 e D2). Os resistores R3 e R4 limitam a corrente através dos LEDs. Como as portas NAND são usadas como inversores, os LEDs piscarão alternadamente, acionados pela saída do multivibrador astável.
Função:O circuito é um simples pisca-pisca de LED. O multivibrador astável gera um sinal pulsante, que alternadamente liga e desliga os dois LEDs. A taxa de pisca-pisca pode ser ajustada usando o resistor variável VR1.
