INSTRUÇÕES:

v Esta Avaliação contém 2 (duas) questões, totalizando 10 (dez) pontos;
v Baixe o arquivo disponível com a Atividade Pratica;
v Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
v As respostas devem ser digitadas abaixo de cada pergunta;
v Ao terminar grave o arquivo com o nome Atividade Prática;
o Quando solicitado
v Envio o arquivo pelo sistema no local indicado;
v Em caso de dúvidas consulte o seu Tutor.




Aluno (a):

Data: .
Eletrônica Aplicada – Circuitos Transistorizados

 Avaliação Pratica

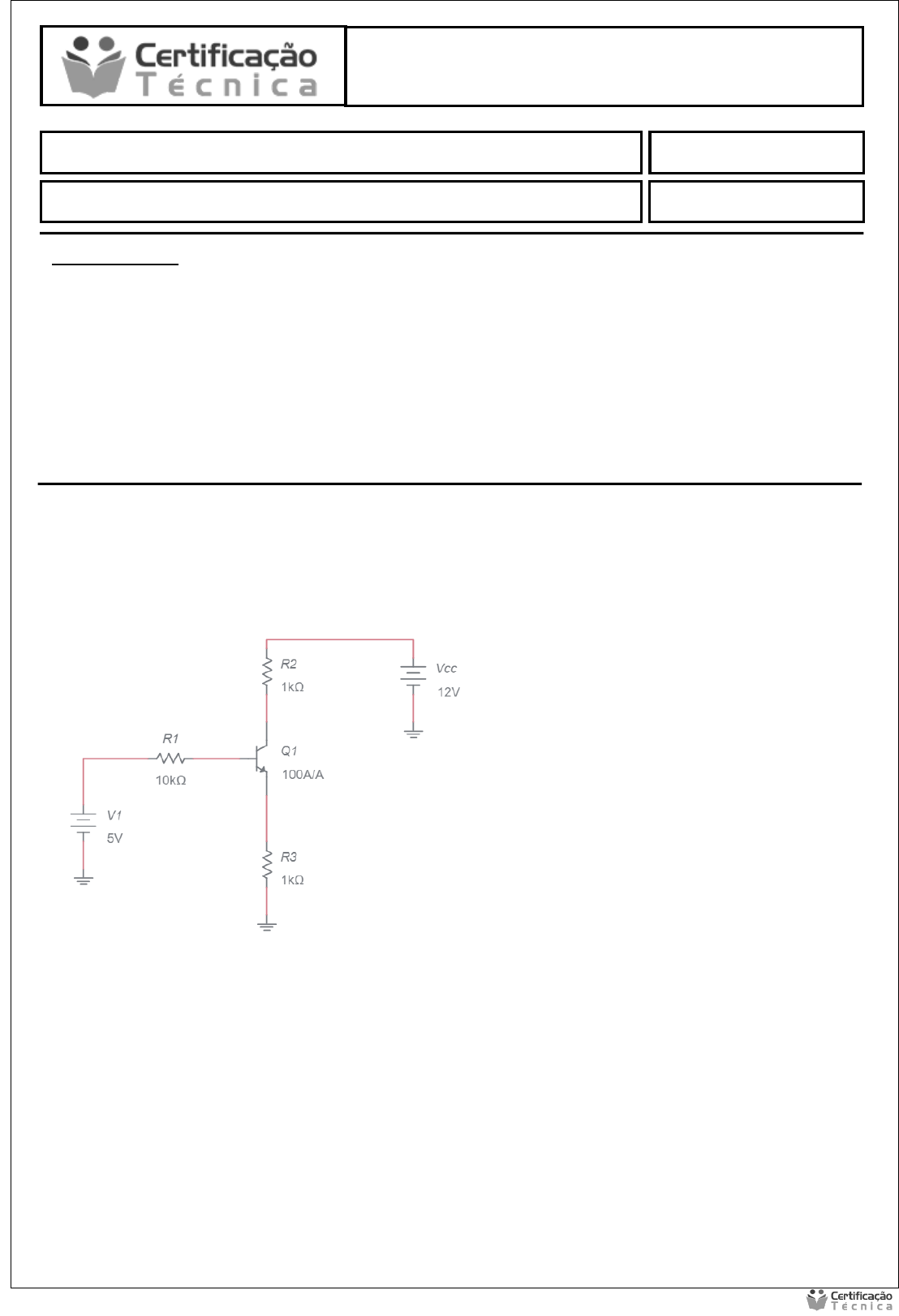

Questão 1 – Determine a corrente IB,IC e IE, além do valor de VC.





Questão 2 – Fale sobre os materiais da junção NPN.












1. IB	=	(V1	-	VBE)	/	R1
IB	=	(5V	-	0,7V)	/	10000Ω	=	0,00043A	=	430μA



IC = β * IB
IC = 100 * 430μA = 0,043A = 43mA


IE = IB + IC
IE = 430μA + 43mA = 0,04343A = 43,43mA


VC = Vcc - (IC * R2)
VC = 12V - (0,043A * 1000Ω) = 12V - 43V = -31V


Resultado:
• IB = 430μA
• IC = 43mA
• IE = 43,43mA
• VC = -31V


Questão 2.

As junções entre essas camadas são junções PN, que são formadas pela união de um semicondutor tipo
P com um semicondutor tipo N. Essas junções permitem que o transistor controle o fluxo de corrente
entre o coletor e o emissor, através da corrente na base.


As junções entre essas camadas são junções PN, que são formadas pela união de um semicondutor tipo
P com um semicondutor tipo N. Essas junções permitem que o transistor controle o fluxo de corrente
entre o coletor e o emissor, através da corrente na base.

Materiais semicondutores:

O material semicondutor mais utilizado na fabricação de transistores é o silício (Si). O silício é
um material abundante, de baixo custo e com boas propriedades elétricas.

Dopagem:

O processo de dopagem é essencial para criar as camadas N e P. A dopagem consiste na adição
controlada de impurezas (átomos de outros elementos) ao silício puro, alterando suas
propriedades elétricas.



Camada N: O silício é dopado com elementos do grupo V da tabela periódica, como fósforo (P)
ou arsênio (As), que possuem 5 elétrons na camada de valência. Esses elementos doam elétrons
ao silício, criando um excesso de elétrons (portadores de carga negativa).

Camada P: O silício é dopado com elementos do grupo III da tabela periódica, como boro (B) ou
alumínio (Al), que possuem 3 elétrons na camada de valência. Esses elementos "roubam"
elétrons do silício, criando "buracos" (portadores de carga positiva).
