1

MANUAL de transporte e
distribuição de energia
eléctrica-i




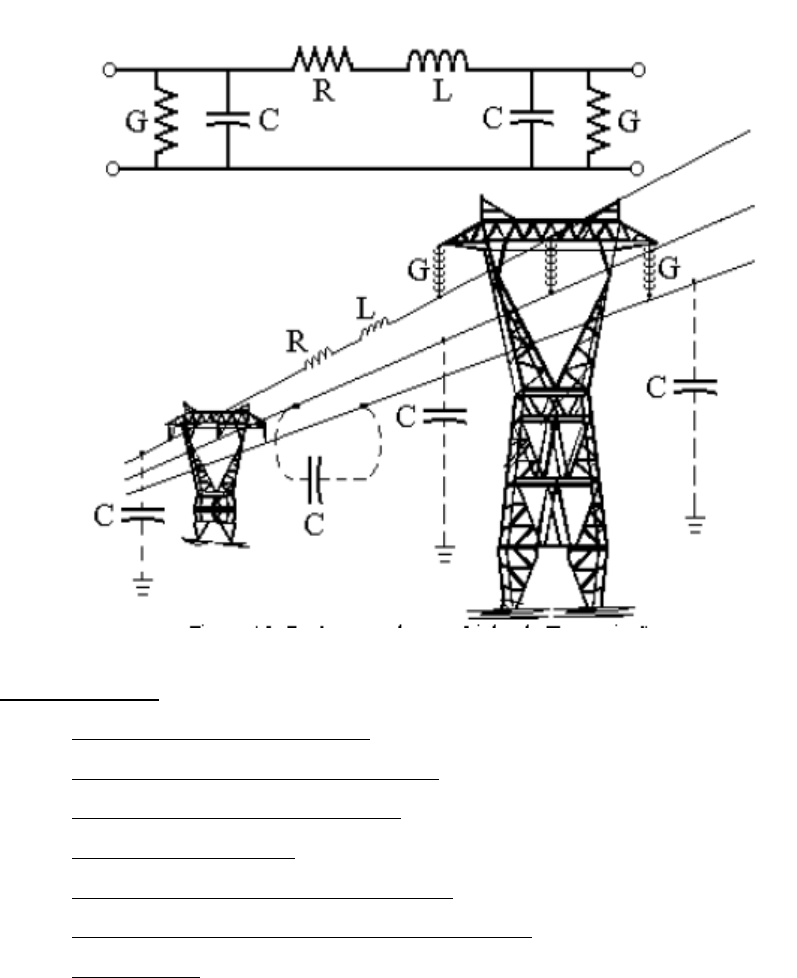

Objectivo de estudo
1. Estrutura básica dum sistema eléctrico
2. Parâmetros eléctricos das linhas de transmissão
3. Linhas aéreas- elementos e características
4. Linhas longas de transmissão
5. Constantes generalizadas dos circuitos eléctricos
6. Aplicações nos cálculos eléctricos de linhas de transmissão
7. Transformadores


2

Índice
Objectivo de estudo ...................................................................................................................... 1
1.Estrutura básica dum sistema energético .................................................................................. 6
1.1.Redes eléctricas ................................................................................................................... 6
2.Classificação das redes eléctricas ............................................................................................... 7
2.1.Classificação pelo tipo de corrente ..................................................................................... 7
2.2.Classificação pela tensão nominal ...................................................................................... 8
2.3.Classificação pela zona de utilização: .................................................................................. 9
2.4.Classificação pela estrutura dos condutores: ..................................................................... 9
2.4.Classificação pela configuração: ......................................................................................... 9
3.Considerações técnico-económicas sobre sistema: ................................................................. 10
4.Linhas aéreas de transmissão de E.E. ....................................................................................... 11
4.1.Classificação das linhas aéreas de transmissão (CEI): ....................................................... 11
4.2.Elementos das linhas aéreas: ............................................................................................ 12
4.3 Características físicas dos elementos das linhas aéreas: ............................................ 12
4.4.Apoios ................................................................................................................................ 14
4.6.Cabo de guarda ................................................................................................................. 21
5.Cálculo Eléctrico: ...................................................................................................................... 23
5.1.Objectivo ........................................................................................................................... 23
5.2.Tensão Nominal ................................................................................................................ 23
5.3.Isoladores e cadeias de isoladores .................................................................................... 24
5.4.Maciços de fundação ........................................................................................................ 26
5.5.Apoios ................................................................................................................................ 28
5.6.Fundações: ........................................................................................................................ 30
5.7.Geometria das linhas ........................................................................................................ 31
5.8.Vãos em patamar .............................................................................................................. 32
5.9.Distâncias regulamentadas ............................................................................................... 32
5.10.Distância ao solo: ............................................................................................................ 33
5.11. Amortecedores ou vibradores ....................................................................................... 33
5.12.Sinalização aérea ............................................................................................................. 34
5.13.Rede de Terras ................................................................................................................ 35
5.14.Fiabilidade de Linhas Aéreas: .......................................................................................... 36
5.15.Esquema de substituição das linhas aéreas: ................................................................... 36
6.Cálculo dos parâmetros eléctricos das linhas .......................................................................... 38
3

6.1.Constantes físicas: ............................................................................................................. 38
6.2.Efeito pelicular ou de Kelvin .............................................................................................. 39
6.3.Perdas magnéticas na alma de aço: .................................................................................. 42
6.4.Coeficiente de auto-indução ............................................................................................. 43
6.5. Capacidade (C ) ................................................................................................................. 44
6.6.Perditância ou condutância (G) ......................................................................................... 45
6.7.Fórmula de Peek: .............................................................................................................. 46
6.8.Fórmula de Peterson ......................................................................................................... 47
6.9. Tensão crítica disruptiva .................................................................................................. 47
7.Características eléctricas das linhas ......................................................................................... 49
7.1.Cálculo dos parâmetros eléctricos das linhas ................................................................... 49
8.Esquemas tipo de substituição das redes eléctricas: ............................................................... 51
8.1. Elementos secundários das redes eléctricas ........................................................................ 52
9. Fenómenos eléctricos na exploração das redes ..................................................................... 53
10.Estudo e cálculo de fenómenos eléctricos nas redes eléctricas de transmissão ................... 59
10.1.Relações de energia ........................................................................................................ 62
10.2.Energia armazenada no campo magnético ..................................................................... 63
10.3.Energia armazenada no campo eléctrico: ....................................................................... 63
11.Cálculo nas redes eléctricas ................................................................................................... 63
11.1.Introdução ....................................................................................................................... 63
11.2.Esquemas de substituição dos transformadores ............................................................ 63
11.3.Simplificação dos esquemas de substituição na rede eléctrica ...................................... 70
11.4.Cálculo das perdas de potência no transformador ......................................................... 72
12.Cálculo eléctrico ..................................................................................................................... 74
12.1.Os principais tipos de esquemas nas redes eléctricas .................................................... 74
12.2.Rede entredisruptiva ultrapassa
sempre a de serviço.



; fórmula de Halley

49

Tensão crítica para fases simples:


√
√



Tensão crítica para fases dupla:


√
√

√

Tensão crítica para fases tripla:


√
√

√
Tensão crítica para fases quadrupla:


√
√

√√


Tensão crítica para “n” condutores por fase:


√
√

√

N.B. Lnx = 2,3lg e √


7. Características eléctricas das linhas
7.1. Cálculo dos parâmetros eléctricos das linhas
a) Reactância (X)
A reactância é dada pelo produto da frequência angular ω (rad/s) da
corrente alternada pelo coeficiente de auto-indução sendo este último
igual a relação entre o fluxo magnético e a intensidade de corrente
eléctrica que o produz. Ora num qualquer sistema trifásico, o fluxo
magnético que terá que ser considerado não será o produzido por um
condutor, mas sim produzido pelos vários condutores quando
percorridos por determinados valores de corrente. Considerando como
forma de simplificação de cálculos, que as linhas são percorridas por
correntes trifásicas equilibradas e de sequência directa, alimentadas
por um sistema de tensões trifásicas equilibradas e de sequência
50

directa, poder-se-á então determinar o valor da reactância indutiva
dada pela seguinte expressão:

X0 = L0 ω = L0 2πf [Ω/km]
Isto é:
 [


 (


)]

Onde:
f - é a frequência da corrente alternada em Hz;
μ - é a permeabilidade do condutor que toma o valor 1 para
condutores de cobre, alumínio, ligas de alumínio e cabos de alumínio -
aço ou toma o valor 200 para condutores de aço galvanizado;
n - é o número de condutores por fase;
D - é distância equivalente entre condutores;
re - é o raio fictício definido por:
 √

Sendo:
r - o raio do condutor;
R - o raio da circunferência que passa pelos condutores que formam a
fase.
b)Susceptância (B0)
A susceptância é dada por:
B0 = C0 ω [S/km]
Onde:
ω - é a frequência ângular da corrente alternada em rad/s ;
C0 - é a capacidade unitária da linha em F/km.
c)Impedância (Z0)
A impedância é dada por:
Z0 = r0 +jX0 [Ω/km]
Onde:
51

r - é a resistência unitária em Ω/km;
X0 - é a reactância em Ω/km.
d)Admitância (Y0)
A admitância é dada por:
Y0 = G0 +jB0
onde:
G - é a Condutância em S / km;
B - é a Susceptância em S / km.
8.Esquemas tipo de substituição das redes eléctricas
1. Linha aérea:

Figura 9 esquema de substituição de uma linha aérea.
2. Linha de Muito Alta Tensão (elementos preponderantes)
N.B. A resistência é pura e simplesmente desprezada para se
evitarem as perdas ao longo da linha.

Figura 10 esquema de substituição de uma linha de MAT


52

3. Linha de Alta tensão (110 – 220kV)

Figura 11 esquema de substituição de uma linha de AT
4. Linha de Média tensão (10 – 35)Kv
4.1- Linha áerea

Figura 12 esquema de substituição de linha de MT
4.2 Cabo subterrâneo

Figura 13 esquema de substituiçãode linha de cabo subterrâneo

Figura 14 esquema simplificado de uma linha aerea
8.1. Elementos secundários das redes eléctricas
a) Impedância de onda:
 √




53

b) Coeficiente de propagação da onda:
 √

Onde:
– é o coeficiente de amortecimento da linha
Β – Coeficientedo deslocamento ou de mudança de fase da tensão ou
da corrente ao longo da linha.

c) Potência natural da linha:
Linha ideal, quando na linha temos rendimento máximo da mesma. (Z=r)





 ; √
Esta fórmula relaciona-se com as seguintes:


√
;




d) Potência reactiva indutiva:


e) Potência reactiva capacitiva:

9. Fenómenos eléctricos na exploração das redes
a) Curto-circuito trifásico
Este curto-circuito atinge milhares ou dezenas de milhares de amperes.

Figura 15 curto-circuito trifásico
b) Curto-circuito bifásico
54

São em proporções idênticas as trifásicas.

Figura 16 curto-circuito bifásico
c) Curto-circuito monofásico:
Atinge valores de corrente na ordem de dezenas ou centenas de
Amperes.

Figura 17 curto-circuito monofásico:
80% dos curto-circuito nas redes são monofásicos, estes quando atinge
centenas de amperes podem provocar curto-circuito bifásico ou
trifásico.
d)Sobretensões:
Regime normal de exploração da linha aérea

Figura 18 esquema de regime normal de exploração da linha aerea
Representação gráfica
55


∑

















d)Regime de neutro e os fenómenos eléctricos na exploração das
redes.
a)Regime de neutro isolado:


Figura 19 esquema uma rede eléctrica de neutro isolado
Vantagens:
1. Não há necessidade de desligar imediatamente a linha
após curto-circuito.
2. Simplifica os sistemas de ligação a terra.

56

Desvantagens:
1. Aumento da tensão em relação a terra do sistema em √
vezes.
2. Nas redes prolongadas e ramificadas há aumento de
probabilidade de formação de arcos voltaicos.
b)Regime de neutro compensado:
Ir - Corrente restante
Ic – Corrente capacitiva
IL – Corrente indutiva

Figura 20 esquema de uma rede com neutro compensado
Representação gráfica


 ;
Se aumentarmos Uf e l →
a) Regime de neutro ligado à terra
 ;
57


Figura 21 esquema de neutro ligado à terra
 Para AT e MAT constatamos que há aumento das correntes de
curto-circuito monofásico á terra.
 Aumento do arco voltaico e sobretensões de manobra que são
bastante elevadas.
A sobretensão será:
 √ Monofásico a terra
Se for entre duas fases será:

Para aumentar a condutibilidade destes regimes, para evitar estes casos
temos que:
 Aumentar a rigidez dieléctrica das superfícies isolantes.
 Reduzir a duração do curto-circuito monofásico a terra.
Este é o melhor regime em relação aos restantes.
b) Regimes de ligação de neutro nas redes eléctricas:
O objectivo destes regimes é garantir uma confiabilidade eléctrica.
Ter poder de isolantes das redes eléctricas
Outros exemplos de regimes de neutro nas redes eléctricas:





58

1.Regime de neutro isolado

Z=0;
2. Regime de neutro compensado

3.Regime de neutro ligado à terra

4. Regime de fase-neutro em B.T. (instalações domésticas)

Fig 22 esquemas de regimes de ligação de neutro nas redes eléctricas

59

Vantagens:
1. Pode-se ter tensão composta e tensão simples.
2. Permite uma boa segurança de exploração e manutenção da
linha.
3. Faculta um aumento da quantidade de tensão e a estrela do
sistema trifásico.
8. Estudo e cálculo de fenómenos eléctricos nas redes
eléctricas de transmissão
1. Teoria de transmissão de energia
2. Análise qualitativa
3. O fenómeno da energização da rede
4. Relações de energia
Observe as figuras abaixo:




60



Fig 23 esquemas dos fenomenos eléctricos nas redes de transmissão
Passando um curto tempo temos t=2∆t, que é o para ∆x seguinte.
Passando outro intervalo de tempo teremos:
t =3∆t

Fig 24 esquema da chegada da onda no receptor
Quando chega ao receptor temos I=I0=cte ao longo da linha.
61

Através do movimento de cargas desenvolve-se ao longo da linha
campo magnético e campo eléctrico, ambos campos vão progredindo
ao longo da linha com uma dada velocidade.
V=l/T
T- tempo total desde o transmissor ao receptor
Se considerarmos ∆x, como comprimento unitário teremos l=1km; t1=?
t1=1/v, seria o tempo necessário para o campo eléctrico e magnético
atingir uma extremidade unitária.
a) Carga eléctrica
q=UC
Mas trata-sede um circuito fechado, temos então um circuito eléctrico:
I0 =qv , I0=UCv
b) Impedância da linha: (na entrada da linha)







FEM=






A FEM vai desaparecer para evitar o retorno da corrente a fonte.
Teremos da fonte:
U=I0Lv
c) Impedância da linha




Se formos a levar a calcular a velocidade da linha será:


√

E a indutância da linha calcula-se: Troço ∆x:




62

E a capacitância da linha é: (troço ∆x):






São válidas quando não existe fluxo magnético no condutor nem a
presença de terra.





√














√







=

√



=

√




V= 3 x 10-5 km/s, que é a velocidade da luz no vácuo, o que significa
que a velocidade da luz depende do meio.
No meio subterrâneo, a velocidade da luz é menor que no ar, se
considerarmos que:




Desta equação conclui-se que a impedância depende do meio.
A impedância faz parte das características da linha ou impedância
natural da linha (Z0).
I0=U/Z0 = constante
10.1. Relações de energia

Fig 25 esquema da relações de energia magnética e eléctrica
63

10.2. Energia armazenada no campo magnético





10.3. Energia armazenada no campo eléctrico:




A energia transferida da fonte é:
UI0∆t=∆Em +∆Ee
UI0∆t =







U=I0Z0 = I0√









=




Conclui-se que ∆Em=∆Ee
O elemento dissipador R2, tem uma relação com Z0
10Caso: [R2] = [Z0] fim da linha;
U=I0R2 ; I0= U/R2;
 em [Ws]
Conclusão: energia da fonte = energia dissipada na R2
20 Caso: o dissipador é maior que a impedância natural da linha ou
menor que ela.
R2>Z0 e Z0>R2 haverá equilíbrio da corrente.
11. Cálculo nas redes eléctricas
11.1. Introdução
A metodologia de cálculo a aplicar nas redes eléctricas depende do
esquema da rede, em primeiro lugar vamos analisar os diferentes tipos
de rede.
11.2. Esquemas de substituição dos transformadores trifásicos
 a) Transformador de dois enrolamentos
64


Fig 26 esquema de substituição de um transformador de 2 enrolamentos
Parâmetros nominais:
Un, Sn, ∆Pcc[kW], Ucc[%],∆P0[kW], I0[%]
São parâmetros que permitem determinar r, X, G, B.
 ;

√
 ;



 ;




 ,


 ,
Reactância:







,
 ,



Cálculo das perdas de potência:




 ,






O esquema de substituição equivalente será:

Fig 27 esquema de substituição equivalente de 2 enrolamentos
65

b) Transformador trifásicos de três enrolamentos


Fig 28 esquemas de substituição de transformadores de 3 enrolamentos
1. Parâmetros dados: Valores nominais (chapa de característica)
Ucc12, Ucc13, Ucc23
∆Pcc12, ∆Pcc13, ∆Pcc23, ∆Pcc
2. Relações entre as potências
100/100/100
100/100/66,7
100/66,7/66,7
3.Determinação das reactâncias
a) X12=X1+X2=




b) X12=X1+X2=




c) X12=X1+X2=




66


4.As reactâncias X12, X13, X23, são chamadas reactâncias mútuas
a)



b)



c)



5.Cálculo das resistências
a) Perdas de potência em curto-circuito
∆Pcc12, ∆Pcc13, ∆Pcc23



 ;


;



Cálculo das resistências:




 ;



 ;



 ;
b)Perdas de potência de curto-circuito:
Quando: 100/100/100: ∆Pcc




 ;




 ;















Quando: 100/100/66,7: ∆Pcc






















67

Quando: 100/66,7/66,7: ∆Pcc









c)Autotransformador trifásico


Fig 29 esquemas de substituição de um auto transformador trifásico
Para linhas de Alta tensão (AT) e Muito Alta tensão (MAT):

Fig 30 esquemas de substituição de transformadores empregues em
linhas de AT e MAT
a,b-parte comum do enrolamento
68

b,c - parte em série.
Esta disposição diminui os gabaritos dos enrolamentos do secundário,
terciário, o que implica a diminuição das despesas dos metais e a
diminuição do custo e dimensões do transformador.
1) I1U1=U2I2
2) I2=I1+Ic
3) I1U1=U2I2
4) I1=I2+Ic

Fig 31 esquemas das correntes no transformador
No funcionamento em vazio, alimentando o enrolamento através dos
bornes A e B, com tensão U1, figura 31, este absorve a corrente em vazio
I0, necessária para produzir o fluxo ø, que por sua vez gera no mesmo
enrolamento uma FEM, E1, que equilibra a tensão aplicada U1,
correspondente entre os bornes secundários a e b resulta disponível
uma F.E.M. E2.
Quando o funcionamento se dá em carga, quando o enrolamento
secundário fornece uma corrente I2, o enrolamento secundário além da
69

corrente em vazio absorve a corrente da reacção I’1 definida em valor
pela conhecida igualdade:

Fig 32 Esquema e diagrama das correntes
N2 I2 = N1I’1
I2 = I1+Ic
 (Ic = I2 – I1)/I2






Seja:
 √
 √ ;

√

 √ ;

√







 (


)
Logo:

- coeficiente de preferência (vantagem)
70





Quando a aplicação de um autotransformador é mais
económico.
 é mais económico aplicar transformadores de 3
enrolamentos que o autotransformador.
Diminuindo a secção dos condutores, diminui o núcleo e o diâmetro das
bobines e consequentemente diminuição da caixa, quantidade de
óleo, etc…
O esquema de substituição é idêntico ao do transformador com 3
enrolamentos bem como as fórmulas de cálculo.
A potência transformada no autotransformador monofásico é dada
pelas fórmulas:
Para o abaixador: St= I1(U1-U2)
Para o elevador: St= I2(U2-U1)
Nos autotransformadores trifásicos há a considerar o seguinte:
a) A potência de cada autotransformador monofásico é um terço
da potência total.
b) A tensão primária e secundária de cada autotransformador
monofásico é obtida dividindo-se a tensão de linha primária e
secundária por √ .

11.3. Simplificação dos esquemas de substituição na rede eléctrica
A partir de 110kV, para o processo de cálculo é melhor usar a
representação mais cómoda que a do sistema de substituição.

Figura 33 esquema de substituição de uma rede eléctrica.
71

Ainda pode-se simplificar o esquema do transformador para a forma
seguinte:
Figura 34 esquema de simplificação de uma rede eléctrica.
∆St=∆S0+∆S assim se calculam as perdas de potência do transformador
O esquema final muito mais simplificado do transformador é o seguinte:

Fig 35 esquema simplificado final de um transformador
1) St=Sc+∆S0+∆Sc ou ST=Sc+∆Sc; ∆ST=∆S0+∆Sc
1.1) ∆ST= ∆Pt+∆Qt
1.2)





 +∆P0 xn
1.3)






+∆Q0 n
1.4)



+∆Q0 n
1.5) 1.5)



1) Sc=Pc+jQc
2) ∆Sc=∆P+j∆Q
72

3) ∆S0=∆P0+j∆Q0
4) ST=(Pc+∆P0+∆P)+j(Qc+∆Q0+∆Q)
5) ST=Sc+∆Sc+∆S0
6) (


)



7)






8)






No nó1 está ligado a carga ST1 as cargas capacitivas próximas do nó da
mesma forma se interpreta quanto ao nó 2. Assim o esquema anterior
passa a ter a seguinte representação:

Figura 36 representaçã esquemática com parâmetros da rede eléctrica
11.4. Cálculo das perdas de potência no transformador
Para calcular as perdaspode se recorrer a dois métodos:
1) Método dos parâmetros do esquema de substituição
2) Método dos parâmetros nominais do transformador
1. Método dos parâmetros do esquema de substituição
 As perdas de potência em qualquer resistência são calculadas pela
fórmula ∆P= I2R, assim proceder-se-á:
∆P= 3rI2c + ∆P0
Onde:
∆P0 – perdas activas em vazio
3rI2c – perdas variáveis
Ic – corrente de carga
73



√

























A parcela é usada para a avaliação do rendimento das linhas
eléctricas.
Onde: n representa o número de transformadores em paralelo.










2. Método dos parâmetros nominais do transformador:
∆Pcc = 3I2nr e ∆P = 3I2cr
Onde:
Ic – corrente de carga
∆P – perdas variáveis dentro do transformador

















Para “n” transformadores:
Perdas activas:








Perdas reactivas:






74















Para “n” transformadores:









A metodologia de cálculo a aplicar nas redes eléctricas depende do
esquema da rede, assim veremos adiante primeiros diferentes tipos de
esquemas de redes eléctricas.
12. Cálculo eléctrico
12.1. Os principais tipos de esquemas nas redes eléctricas
a) Rede simples

Fig 37 representação esquemática de uma rede simples
b)Rede dupla

Fig 38 representação esquemática de uma rede dupla
A rede dupla tem uma vantagem na exploração, de ter maior
confiabilidade, no caso de ocorrer uma avaria numa delas a outra
continuará a funcionar enquanto se efectua manutenção na avariada.
75

12.2. Rede entre duas fontes de energia eléctrica
a) Rede simples:

Fig 39 representação esquemática de uma rede simples com duas
fontes de alimentação
Rede simples com vários nós:

Fig 40 representação esquemática de uma rede simples com duas
fontes de alimentação e vários nós.
b) Rede dupla:

Fig 41 representação esquemática de uma rede dupla com 2 fontes de
alimentação
Rede dupla com vários nós:

Fig 42 representação esquemática de uma rede dupla com vários nós e
duas fontes de alimentação
76

c) Rede eléctrica anelar ou em malha (emalhada)
Este tipo de rede pode estar dotado de uma ou mais fontes.

Fig 43 representação esquemática de uma rede anelar ou emalhada
12.3. Rede eléctrica complexa
Também, este tipo de rede, pode possuir uma ou mais fontes de
energia eléctrica.

Fig 44 represetação esquemática de uma rede complexa
Todas as cargas S1, S2……Sn, dos pontos nodais são consideradas
conhecidas (que também podem ser subestações) ou não conhecidas.
Para uma rede simples a potência no troço é igual a nodal.
12.4. Problemas fundamentais a determinar co cálculo eléctricos
a) O cálculo da carga eléctrica ou potência em todos os troços.
b) Determinação da distribuição da carga eléctrica em todo o
troço sob a acção da carga ou cargas nodais.
c) Determinação da secção dos condutores nos troços da rede.
77

d) O cálculo das perdas de potência no sistema de transporte
para permitir;
1) Avaliar ou determinar o balanço da potência no sistema
energético
2) Melhorar a escolha do equipamento;
3) Avaliar o rendimento do sistema;
Cálculo das perdas de tensão no troco de rede eléctrica no sistema
energético para permitir:
1) Determinar a qualidade de tensão na rede ou nos
pontos nodais da mesma.
2) Determinar os meios de regulação da tensão nos pontos
nodais.
e) Verificação pelo aquecimento ou verificação do efeito
térmico na rede.
f) Calculo das perdas de energia.
12.5. Diagrama vectorial das correntes e das tensões num troco da rede
eléctrica
Um troco numa rede e o espaço compreendido entre dois pontos
nodais contínuos.


Fig 45 Ànalise de um troço da rede eléctrica (entre 2 nós)
78

1-Início do troço
2-Fim do troço
Geralmente tem-se representado um troco na forma π, como pode-se
ver abaixo.

Figura 46 representação esquemática de um troço da rede eléctrica


Considerando valores conhecidos U2 e S2 seriam dados a calcular:
 r, x, QB, U1 e S1
Também podem-se considerar conhecidas as grandezas:
U1,I1,U2 e I2 sendo as grandezas I1e I2sinónimo de S1 e S2,
respectivamente.
Assim para o valor de I, tem-se:
I1=I+Ic1 e I=I2+Ic2
Também e do nosso domínio que:
a) ΔUr = Ir estando em fase ΔUr e I
b) ΔUx = Ix em que ΔUx esta adiantado em 900 que I
c) ∆Uz=∆Ur+j∆Ux
d) Ic1 e perpendicular a U1
e) Ic1=Ic2=Ic0 I
f)

√
 ; porque Uf é da linha
g)



h)
79

i)






Diagrama vectorial
U1, I1, U2, I2 , r e x e ângulo φ no esquema do troço

Figura 47 diagrama vectorial das tensões de um troço da rede eléctrica
Com base neste diagrama vectorial das tensões e das correntes
conclui-se que:
1. U1>U2
2. Existe entre U1 e U2 um desfasamento que determina o valor da
queda de tensão na impedância do esquema de substituição
ΔUz = IZ.
3. Tem-se o efeito de compensação da carga eléctrica sob a
acção das potências capacitivas, o que e sinónimo das
correntes capacitivas (Ic1 e Ic2) que origina a diminuição da
carga ou da corrente e sendo para este caso correspondente
ao caso ideal de I1I2.

80

12.6. Determinação da queda de tensão:

Figura 47 diagrama vectorial das tensões e quedas de tensão
∆Ů=Ů1- Ů2
∆Ů
Caracteriza a diferença geométrica entre a tensão no inicio e no fim da
linha
∆Ů=∆U1+∆U2= (I rcosφ+Ix senφ)√3

Activa: P=√ UIcosφ
Icosφ=P/√ U
Reactiva:Q=√ Usenφ
Isenφ=Q/√ U
∆U= (I rcosφ+Ix senφ)= √ Pr/U+Qx/U
∆U= Pr/U+Qx/U=(Pr+Qx)/U
2- 1
-Ix senφ) √ =Px/U-Qr/U
-Qr/U =(Px-Qr)/U
U1=U2
U1-U2 =(Pr + Qx)/ +j(Pr - Qx)/
81

ΔU=ΔU1+ΔU2 =(Ircosφ+Ixsenφ) √
Se for só: Ircosφ+Ixsenφ é uma referência de tensões simples
Qundo é: (Ircosφ+Ixsenφ)√ é uma referência de tensão composta.
Sabendo que:
 √
 √
Pode-se determinar que:


√



√

Usando estas igualdades na equação de ΔU, ter-se-á.
ΔU=(Ircosφ+Ixsenφ)√ =
















Sabendo que:
δU=δU2-δU1
 √
















Por outro lado sabe-se que:
U1=U2 +ΔU+jδU







E a queda de tensão:







Em que:
82

Componente longitudinal da queda de tensão δU = (Pr + Qx)/U2
Componente transversal da queda de tensão: δU= (Px + Qr)/U2
Parte real: ∆U= (Pr + Qx)/U
Parte imaginaria:
12.7. Determinação de perda de tensão:

Fig 48 diagrama vectorial das perdas de tensão na rede eléctrica
A queda de tensão é a diferença algébrica entre os valores da tensão
no início e no fim da linha ou a diferença de módulos das tensões no
início e no fim da linha.
A=[U1] -[U2]
A=∆U≈(1:2)%Un
Na prática as perdas de tensão A é igual a componente longitudinal da
queda de tensão que não ultrapassam os 5%.
Se A≈∆U= (Pr+Qx) /U




A fórmula da perda de tensão é igual a queda de tensão




83

Diagrama vectorial das tensões e das correntes em alguns troços da
linha
Figura 49 esquema duma rede eléctrica com “n” troços
Dados: U3, S1, S2,S3,S23=S3, S12=S2 +S3, SA1=S2 +S2+S3
UA>U1;UA>U2;UA>U3
UA>U1>U2>U3

Figura 50 diagrama vectorial das tensões, correntes e das quedas de
tensão.
Conclusão:
1. O diagrama tem a forma de um leque.
2. A queda de tensão longitudinal A e aproximadamente igual a
A3.
A≈∆UA3= ∆U23+ ∆U12+ ∆UA1
∆U∑=∑∆U≤Uadmissivel
84

3. Quanto maior for o número de troços maior será a queda de
tensão somadae tanto menor será o nível de tensão no ponto
mais afastado ou no último nó da linha.
4. Por esta razão o número de troços por linha não deve ser
infinito, devendo existir um número máximo admissível de
troços por linha.
5. Para garantir qualidade de tensão nos troços da rede deve-se
respeitar as normas regulamentadas quanto as quedas de
tensões admissíveis.
Para redes de Alta tensão (AT) e muito alta tensão (MAT) a queda de
tensão admissível é igual a ΔUadm =(7 a 8)% da Un.
Para redes de baixa tensão (BT) deverá ser deΔUadm = (5 a 6)% Un
 A qualidade de tensão será assegurada quando se verificar que ao
longo de toda a rede ∆U≤ ∆Uadmissivel.
6. Para se conseguir o aumento da qualidade da tensão numa
rede existem alguns métodos de diminuição das quedas de
tensão.




Com base nesta equação observa-se que para aumento da qualidade
da tensão é preciso diminuir a queda de tensão (ΔU) consistindo em
descarregar a linha pelas seguintes vias possíveis:
a) Reduzir a quantidade de carga
b) Aumentar a secção dos condutores
c) Compensação da carga reactiva para uso de
condensadores de potência.




d) Aumento da tensão nominal, sendo o mais usual

85

12.8. Cálculo eléctrico num troço da rede
Os diagramas vectoriais mostraram as particularidades de variação das
grandezas eléctricas dum modo geral, mas no caso de um troço ver-se-
ão as particularidades reais.
Existem duas possibilidades para se efectuar o cálculo eléctrico num
troço da rede.
1. Fazer o cálculo eléctrico considerando que os dados
conhecidos são do fim da rede.
2. Os dados conhecidos são do fim da rede.

12.9. Cálculo eléctrico conhecidos os dados do fim do troço
Conhecidos os parâmetros L, X, C e os dados do fim da linha (U2 e S2).
O cálculo efectuar-se-á em duas etapas:
a)Calcular as perdas de potência

Fig 51 esquema de cálculo eléctrico conhecidos dados do fim da linha
S1=∆S12 + S2
∆S12= 3I212 Z
S12= √3U2I12


 √


√

 (

√
)






86























Rendimento:




Conclusão:
Os cálculos das perdas de potência permitem determinar a eficiência
técnica e económica da exploração da rede, ou caracteriza as perdas
de potência no esquema de substituição.
c) Calcular as perdas de tensão
Conhecidos os dados no fim da linha:
Considerando as tensões simples e não compostas

Carga indutiva:







Obs: O sinal negativo (-) caracteriza a carga indutiva em geral
Sabe-se que:










Observa-se que:
87

As tensões são simples ou monofásicas e as potências também o são.
Para receber resultados trifásicos deve-se proceder:
Tensão monofásica:







Tensão trifásica:
 √



Fig 52 diagrama vectorial das perdas de tensão num troço da linha
Considera-se que:
 √
δU=ø




∆U – componente longitudinal
∂U – componente transversal
Para determinar a queda de tensão no troço referido.




88

12.10. Cálculo eléctrico conhecidos os dados do inicio do troço
Conhecidos U1, S1 ou U1 e S2
Considerados dados: U1 e S2

Fig 53 representação esquemática de um troço da rede conhecidos os
dados do inicio do troço
Os parâmetros do esquema de substituição são conhecidos:
a)Cálculo das perdas de potência
∆S12 = 3I12
2Z e

√
 ; Un=U1
Obs: usa-se Un, porque os dados que são conhecidos são os do inicio da
linha.




















Rendimento:





b)Cálculo das perdas de tensão:
São consideradas tensões e potências simples (monofásicas)
 Z







89
















 √
Considera-se que:
∆U – componente longitudinal
∂U – componente transversal
Tem –se aplicado com frequência a seguinte relacção:
∂U=0 →
O diagrama das tensões será:

Fig 54 diagrama vectorial das tensões de um troço da rede
Considerações fasoriais:

Seja:











90

12.11. Aspectos referentes ao RSLEAT
As linhas aéreas são classificadas nas três classes seguintes:
1a classe: ≤ 1kV (baixa tensão)
2a classe: (1 : 60)kV (média tensão)
3a classe: ≥60kV (alta tensão)
Numa linha temos:
1a classe: (0,5 a 15)kV
2a classe: (20 a 120)kV
3a classe: (150 a 300)kV
Un kV 0,5 3 6 10 15 20 30 45 60
Ume kV 3,6 7,2 12 17,5 24 36 52 72,5
Ume – tensão máxima permitida na linha
80 100 120 150 220 275 300
100 123 145 170 245 300 400

 √


; para U≥ 30kV
 √



Onde:
D – distância entre os condutores em metros;
K – coeficiente dependente da natureza dos condutores;
f - flecha máxima dos condutores em metros;
l - comprimento das cadeias dos isoladores em metros;
 (isoladores rígidos l=0)
U - tensão nominal da linha (kV)
De acordo com a classe das linhas tem que se respeitar o seguinte:
1a classe: D: ≥ 0,30 metros
2a classe: D: ≥ 0,45 metros
3a classe: D: ≥ 1cm/kV
91

Observação:
Para o uso das densidades de corrente os valores da tabela devem ser
afectados por um coeficiente.
a) Composição 6+1 o coeficiente é 0,926
b) Composição 30+7 o coeficiente é 0,902
c) Composição 54+7 o coeficiente é 0,941
Em geral para se determinar a secção de um condutor opta-se pela
seguinte fórmula:



 [ ]
Onde:
d- diâmetro de cada condutor;
N- número de condutores que constituem o cabo.
Com esta fórmula é possível determinar a secção efectiva ou secção
útil sendo fácil determinar a respectiva secção nominal.
Secção nominal dos condutores:
Características técnicas para condutores de Alumínio-Aço:
S(mm)2
10 16 25 35 50 70 95 120 150
Condutores
no cabo
6+1 6+1 6+1 6+1 6+1 30+7 30+7 30+7 30+7
Diâmetro de
cada
condutor(mm)
1,6 1,8 2,25 2,8 3,15 1,6 2,0 2,25 2,5
Diâmetro do
cabo (mm)
4,8 5,4 6,75 8,4 9,45 11,2 14 15,75 17,5
Densidade da
corrente do
cabo (A/mm2)
- 6,0 5,0 4,55 4,00 3,55 3,20 2,90 2,70

S(mm)2
185 240 300 400
Condutores
no cabo
30+7 30+7 30+7 54+7
Diâmetro de
cada
condutor(mm)
2,8 3,0 3,15 3,55
Diâmetro do
cabo
19,6 22,05 24,85 22,75
Densidade da
corrente do
cabo (A/mm2)
2,50 2,30 2,15 1,95
Tabela 5 características técnicas para condutores de aluminio-aço
92

Observação:
Para o caso em que se usam as densidades de corrente os valores
tabelados devem ser multiplicados por coeficiente de redução que será
de acordo com:
a. Composição 6+1= 0,926
b. Composição 30+7=0,902
c. Composição 54+7=0,941
13. Métodos de cálculo de distribuição de carga na rede eléctrica.
13.1. Caso A: rede eléctrica com uma só fonte ou rede radial

Figura 55 cálculo da carga de uma rede eléctrica de uma só fonte
O cálculo é iniciado do último ponto nodal da rede até a fonte.
a) S23= S3
b) S12=S2+ S23
c) SA1= S1+S12
d) SA1=S1+S2+S3
93

13.2. Caso B: Rede eléctrica com duas fontes de energia eléctrica (rede
anelar)

Fig 56 cálculo da carga eléctrica de uma rede anelar

Figura 57 representação de rede eléctrica anelar
13.3. Caso C: Redes eléctricas complexas
Para o cálculo recorre-se a métodos seguintes:
a) Transformação dos esquemas equivalentes.
b) Cálculo dos circuitos ou redes eléctricas.
c) Matrizes
13.4. Métodos de cálculo das secções dos condutores das redeseléctricas.
As secções dos condutores empregues nas redes eléctricas determinam
a eficiência e qualidade de tensão da rede eléctrica.
Para o cálculo das secções existem diferentes métodos de cálculo e
das secções dos condutores.
a) O método de aproximação conceptiva ou interactiva.
94

b) O método da densidade económica da corrente.
c) Método dos intervalos económicos.
d) Método de cálculo da perda de tensão admissível.
e) Método de verificação ou escolha pelo aquecimento do
condutor.
f) Método de verificação pela formação da coroa eléctrica.
Destes métodos mais aplicado é o método de aproximação
conceptiva e interactiva que permite obter várias secções.
O método de cálculo da perda admissível aplica-se na baixa tensão.
Os métodos de densidade económica de corrente e o método
intervalos económicos são poucos aplicados devido os mesmos não
serem económicos.
14.5. Método de cálculo da carga eléctrica pela tensão no fim da rede
eléctrica com alguns troços.
Figura 58 cálculo da carga pela tensão da rede eléctrica
Considera-se: tensão do fim da rede (Un), S1, S2, Sn-1, Sn.
Determinar: SA, UA, U1, U2, U3…..Un-1
O método a adoptar é iniciar o cálculo pelo último troço da rede. O
cálculo deve ser feito em duas etapas para cada troço.
a)Cálculo da perda de potência:
P= I2R













95

b)Cálculo da perda de tensão:
No nó n-1









Perdas de potência:











Cálculo da Perda de tensão:












20 Troço:
Cálculo da perdas de potência:












Cálculo da perda de tensão:












10 Troço:
Cálculo da perda de potência:



96








Cálculo da perda de tensão:


















Concluindo o cálculo pode-se fazer o diagrama das tensões.

Figura 59 diagrama vectorial das tensões em todos os nós da rede
13.6. Cálculo da carga eléctrica pela tensão de inicio da rede eléctrica
com alguns troços.

Figura 60 cálculo da carga pela tensão de inicio da rede eléctrica
Dados: UA, S1, S2, etc…Sn-1.
Calcular: Z1, Z2,….Zn-1, Zn-1, Zn.
Determinar: SA, U1, U2, Un-1.
97

a) Cálculo das perdas de potência em todos os troços.
b) Determinar as perdas de tensões em todos os troços.
O processo deve ser efectuado a partir do fim de linha.
a) Cálculo das perdas de potência
Último troço: (da direita para a esquerda)











Troço n-1 (penúltimo troço):












20 Troço:
UA ≠ Un












10 Troço:














∑
∑ ∑

b) Cálculo da perda de tensão: (da esquerda para a direita)
98

10 troço:











20 troço:











Troço n-1:












Troço n: último troço











Diagrama das tensões:

Fig 61 diagrama vectorial da tensões da rede eléctrica
Este é o procedimento de cálculo mais aplicado se forem aumentados
os troços ter-se-á o caso em que Un=0 devido as perdas, por isso é
preciso determinar o número de troços admissíveis para se garantir a
qualidade de tensão.
∑
99


13.7. Cálculo da distribuição da carga numa rede com duas fontes de
energia eléctrica.
13.7.1. Cálculo da distribuição da carga na rede anelar.


Figura 62 esquema de distribuição da carga duma rede com 2 fontes
Grandezas dadas:
Em geral
UA ≠ UB
UA, UB, Sc1, Sc2, Sc3, cosφc1, cosφc2, cosφc3.
Determinar todas potência da rede: SA1, S12, S23, S3B.
Para este tipo de rede, o segredo base para o cálculo consiste em
inicialmente indicar-se uma distribuição qualquer da potência que seja
possível, isto é indicar-se um ponto qualquer que seja ponto comum.
A escolha do ponto 3 como ponto comum da rede ou seja, ponto de
divisão condicional.

Fig 63 cálculo da carga pelo ponto de divisão condicional
Escolher ponto comum que servirá de análise, ponto (3):
100

Aplicando a 2aLei de kirchoff:


Em qualquer elemento do sistema a perda de tensão é dada por:
 √
Sendo de potência definida por:
 √
Daqui:
√






Então:



 √





Adoptando S1, S2, S3, a partir do esquema ter-se-á:
 e ;

As cargas nos troços próximos das fontes são:
Usando condição,

pode-se calcular que é condição inicial do sistema de transporte,
então:





1)
101

2)
3)
4)


Generalizando:

∑







Sendo n- o número dos pontos nodais.
O 10 termo desta fórmula relaciona o produto das impedâncias nodais e
das potências nodais.
O 20 termo caracteriza a potência de compensação do
balanceamento da tensão

∑







Se UA≈UB, então:

∑


O resumo da sucessão do cálculo é o seguinte:
1. Cálculo da potência (carga) do 10 troço do sistema. No caso em
que cosφi = constante, usa-se a fórmula:

∑







2. Determinação das cargas em todos os outros troços segundo a 1a
lei de kirchoff ou lei das potências nodais.
3. Verificação do cálculo pelo uso da fórmula:


∑







Na maioria dos casos UA≈UB, ficando:
102


∑




4. A divisão condicional da rede no ponto de partição em duas
redes radiais

Fig 64 esquema da divisão condicional da rede no ponto de
partição em duas redes radiais
5. Cálculo ou escolha das secções nominais dos condutores
normalizados.
6. Cálculo eléctrico da rede em duas etapas:
a) Perdas de potência.
b) Perdas de tensão.
7. No caso de cosφi ≠ constante ou cosφi variável conforme a potência
é preciso fazer o cálculo para ambos componentes dos pontos
nodais.

∑






∑





Neste caso é possível fixar dois pontos de partição de rede:
1. Para a potência activa.
2. Para a potência reactiva.

103

13.8. Cálculo da distribuição da carga numa rede anelar


Fig 65 esquema de distribuição da carga na rede anelar
Há a observar o seguinte:
1. A rede anelar é caso particular da rede com duas fontes, sob
condição UA=UB.
2. A metodologia de cálculo corresponde totalmente ao caso da
rede com duas fontes.
3. Para linhas anelares a secção do condutor deve ser igual em
todos os troços.
Nota:
 Si= constante →Z0= constante
Assim o cálculo da carga simplifica-se de forma seguinte:
Com UA=UB:

∑





Por outro lado Z0= constante.


∑


∑


13.9. Cálculo da distribuição da carga em redes complexas.
 Método decálculo
104

 Método de transformação de esquemas equivalentes

Fig 66 Cálculo da distribuição da carga na rede complexa
Vantagens duma rede complexa:
1. Aumento da confiabilidade de exploração.
2. Melhor flexibilidade das ligações.
3. Alta qualidade das redes.
Desvantagens duma rede complexa:
1. Maiores custos de construção
2. Exige uma complexidade de protecções automáticas do sistema
de transporte.
3. A sua exploração é complexa e há aumentos de custos de
exploração.
13.9.1. Método de transformação de esquemas equivalentes
A sequência de cálculo é a seguinte:
a) Simplificação do esquema equivalente, num esquema de rede
anelar.
b) Cálculo de distribuição da carga na rede anelar.
c) Retorno ao esquema inicial determinando a distribuição da
carga.
Procedimentos na transformação do esquema equivalente:
1. Método de redução das secções dos condutores a uma única
secção para todos os troços.
2. Transferência das cargas nodais aos nós próximos das fontes.
3. Adição dos troços paralelos.
105

4. Transformação ∆→Υ e Υ→∆
Resolução:
1. Nos troços temos:
A1, A2 que são as secções dos condutores.
r1, l1, r2, l2
r1 = r2
ρ1 = ρ2
Significa que estamos perante condutores com o mesmo tipo de
material metálico, assim ficará:














N.B. Para outros troços a sequência de análise é a mesma.
Transferência das cargas nodais aos nós próximos das fontes:

Fig 67 Esquema de uma rede pela transferência das cargas nodais
Transfere-se a carga do nó 2 para os outros dois.

Fig 68 esquema da carga transferida do nó 2 para os outros nós (1 e 3)
E assim fica:
106

UA= UB


∑










∑





































Se: Z0= constante temos:











Obs: Sc3 – é a carga existente inicialmente no nó 3.









É a parte da carga que se transferiu do nó 2 inicialmente para o nó 3
final da transformação do esquema.
107






Se Z0 é constante em todos os troços as nossas equações passam a ter a
seguinte apresentação:











13.9.2. Método de adição dos troços paralelos
Este método permite simplificar o esquema de substituição.
Considerando um esquema de dois troços teremos:

Figura 69 esquema simplificado de troços paralelos em troço simple





Se Z0 = constante:




Para o caso de 3 troços (linhas) em paralelo:

Figura 70 Esquema simplificado de três troços





108

Se Z0 = constante:




Transformação ∆→Υ e Υ→∆:
1. ∆→Υ:

Fig 71 Esquema de Transformação ∆→Υ:















2. Υ→∆:














109

Condições de divisão das cargas no processo das transformações
inversas.

Figura 72 Esquema simplificado de um troço equivalente
Temos de passar de Ze; Se para um esquema que ilustre Z1;S1;Z2;S2

Fig 72 Esquema da transformação de um troço em dois.
Neste caso sabe-se que:

Cumprida esta igualdade implica que:

Sendo para o esquema, os valores das correntes expressas pelas
equações:

√


√


√

O que permite afirmar:

Desta afirmação é possível obter a valorização das potências do
esquema inicial.












Se for o caso de Z0 = constante as expressões se convertem:
110













Υ→∆:

Fig 73 Esquema de Transformação Υ→∆:


Assim deduz-se que:




Se Z0 = constante:




13.9.3. Método das malhas independentes para o cálculo de
distribuição da carga na rede complexa.
Para aplicar este método é preciso que se componham equações no
mínimo iguais ao número das cargas independentes.
Designações:
Em – força electromotriz das malhas independentes.
 ∑



m- é o mínimo das malhas independentes
111

A soma de todas as quedas numa malha formam a Em que deverá ser
nula em cada malha.
 ∑
Para Z0 = constante
∑


 ∑




13.9.4. Base da teoria das matrizes no cálculo das redes complexas
(Método Matricial)
13.9.4.1.Os princípios da descrição das redes complexas
O método de cálculo matricial é o indicado para calcular grandezas de
redes complexas com alguma dezena ou centena de malhas.
O método matricial permite:
 Simplificar a apresentação das equações.
 Simplificar a resolução matemática do sistema das equações.
 Simplificar praticamente todas as transformações
matemáticas.
 Automatizar o processo de cálculo por uso de computador.
Eis um sistema de “n” equações:



Assim a representação matricial pode ser simplificada da seguinte
maneira:
|
|





|
|
⌈
⌈
⌈
⌈





 ⌉
⌉
⌉
⌉

|
|





|
|
Princípios da descrição das redes complexas:
112


Fig 74 representação de um gráfico não dirigido
1. Designa-se a rede complexa por gráfico. Esta rede é um gráfico
não dirigido, porque não estão indicadas as direcções.
2. Depois de indicarmos os sentidos temos o gráfico dirigido (→).

Fig 75 representação de um gráfico dirigido
1,2,3: ramos fundamentais, porque nascem da fonte.

Fig 76 representação de uma àrvore gráfica
Árvore gráfica: é um sub gráfico ligado no seu mínimo, isto é, forma de
malha fechada.
4e 5 são as cordas do gráfico.

113

Apresentação dos parâmetros principais na forma matricial.
Para o cálculo das redes complexas é aconselhável apresentar os
parâmetros iniciais principais na forma matricial que é a forma cómoda
e simples nomeadamente:
a) Cargas nodais
A seguir apresentam-se as cargas nodais segundo as leis de
transformações das equações matriciais, como se apresenta:
⌈




⌉
São as correntes nodais (nos ramos)
I1(corrente a), I2(corrente b), I2(corrente c), I4(corrente d), I5(corrente e).
|
|





|
| |
|





|
|
São as correntes nos nós (j)
b) Esquema das ligações das redes
Para representar o esquema das ligações das redes na forma matricial
para o gráfico dirigido existem duas matrizes das ligações:
Matriz das ligações dos nós (matriz M).
Esta matriz é composta com base no gráfico dirigido, sendo o mínimo
dos ramos (troços) do gráfico corresponder ao número das colunas da
matriz e o número dos nós do gráfico corresponder ao número das
linhas da matriz. A matriz formada nesta base caracteriza todas as
ligações do gráfico nos seus nós por isso se designa matriz somatória M∑.
a) Número de ramos = número de colunas.
b) Número de nós = número de colunas.
c) Todas as correntes que entram no nó são negativas e as que
saem são positivas.
114


Fig 77 esquema da rede complexa para cálculo matricial
Para se cômpor a matriz deve se considerar que o ponto de referência
é um nó; e, em cada nó analisam-se as correntes de cada ramo (as
que entram e as que saem) que se liga no dado nó em análise. As
correntes que entram são designadas negativamente e as que saem
positivamentesimbolizando tanto mas como outras pelo número 1.
O nó A é dependente de tal forma que a soma da 1a coluna das linhas
apenas e afectando pelo sinal negativo vai nos fornecer os valores
existentes na 4a linha, desta causa a 4a linha pode ser eliminada (pois é
obtida pela soma das 3 linhas que existem). Desta feita a matriz M fica
reduzida a 3 linhas e 4 colunas.
 ∑ |




















|






 ⌈






⌉
 ⌈



⌉; ⌈



⌉
M→ matriz reduzida que caracteriza todas as ligações.
M → matriz reduzida que caracteriza todas as ligações.
Mß→ matriz reduzida que caracteriza todas as ligações.
115


Matriz das ligações nas malhas independentes ou matriz N.
Para compor este tipo de matriz fundamenta-se no gráfico dirigido.
Deste o mínimo dos troços informa-nos o número de colunas que a
matriz terá e o número de malhas. Na análise deve-se prestar atenção
ao sentido do troço e da malha em cada troço; sendo assim quando
coincidem colocamos 1 e quando não colocamos (-1) se o troço não é
abrangido pelo sentido da malha em análise simboliza-se colocando
zero (0).

Fig 78 cálculo matricial pelo método das malhas independentes
No gráfico dirigido:
O número de ramos = número de colunas.
O número de malhas = número de linhas.
 |


| ⌈






⌉
 |


| ⌈


⌉
Onde N e Nß são as colunas
13.9.5. Equações fundamentais da teoria matricial.
Lei de ohm na forma matricial:
ZrI – E= Ur
Se: E=0 →ZrI = Ur
Zr – matriz diagonal das impedâncias no ramo
116

I – matriz das correntes
E – matriz das f.e.m nos ramos
Ur – matriz das tensões nos ramos
Sendo em geral E=0 então:
Zr I=Ur
|
|





|
|
|
|





|
| |
|





|
| |
|





|
|

1a lei de kirchoff na forma matricial
MI= J
 ⌈






⌉ |
|





|
| |



| |
|





|
|
2a lei de kirchoff na forma matricial:
N Ur = E
 |




| |
|





|
| |


| |


|
N E = Em
N Ur = NE= Em → N(Ur – E) = Em
Caso:
E = Em= 0
NUr = 0
NZrI = 0
Casos particulares:
117

1. Ausência da f.e.m dos ramos (E=0)
Zr I – E = Ur se E=0
Zr I = Ur
Ur = Mt U∆(sem a 4a linha)
Onde:
Mt - Matriz transposta
U∆ - Matriz das quedas de tensão nos ramos
Ur = M∑tU∆ (com a 4a linha)
Observa-se que nesta igualdade a matriz transposta não inclui o nó
dependente, incluindo o nó ficará:
 | | |


|
Das equações do Ur e igualando os segundos membros teremos:


Multiplicando ambos membros
Cálculo das quedas de tensão da igualdade anterior pela matriz dos
nós M.

Aplicando a 1a lei de kirchoff, sabe-se que:

Fórmula para determinar as admitâncias:

Fórmulas para determinar as correntes nodais:

Fórmula para determinar as impedâncias:
 [ ]


118

Fórmula para tensões nos ramos:
 ∑ [












]
Propriedades topológicas:
20 Caso: Ausência das cargas nodais (J=0)



Impedância da malha:


Propriedades topológicas dos esquemas.
1a propriedade: NMt=0 caracteriza as propriedades das interligações
fundamentais no esquema ou das matrizes componentes:
NUr=0
Ur=MtU∆ ; NMtU∆=0
 |



| | | |



|
2a propriedade:



 |




|
 |






|
119

 |


| ||










||
| | |


|







3a propriedade:
a) MtM se: ∆=0 significa que a sua matriz inversa não existe.
[ ]

b) MtM se ∆≠0 existe matriz inversa.
c) NNt se ∆≠0 existe matriz inversa.

13.9.6. Métodos de simplificação na resolução de equações matriciais.
10 – Partição das matrizes iniciais em blocos.
20 – Indicação ou determinação dos parâmetros independentes nas
equações de uso:
a) Correntes independentes.
b) Tensões independentes.

a) Método das correntes independentes:
Segundo a 1a lei de kirchoff na forma matricial, se expressa:
 | | |


|



Em virtude de termos visto que a 2a propriedade topológica afirma que:


Pelo mesmo princípio aplicado no desenvolvimento que vem aplicando
acima teremos após uma simples alteração pelo uso da propriedade
do produto matricial que afirma:
120


Então:



Pode-se afirmar:

Temos:

b) Método das tensões independentes:
Aplicando a 2alei de kirchoff na forma matricial, temos:

 |


| |


|
Substituindo na 2a lei de kirchoff:
|


| |


| |


| |


|








13.10. Métodos matricial directo do cálculo da distribuição da carga
nas redes complexas.


|


| |


| |


|


 |


|

|


|
Para fazer cálculos existem métodos matemáticos de determinação da
matriz inversa.
1º Método de diminuição da ordem dos determinantes.
121

2º Método de divisão em blocos.
3º Método de disposição óptima dos coeficientes das matrizes para
obter a matriz simplificada ou matriz diagonal.
4º Método iterativo.
13.10.1 Métodos geral de determinação da matriz inversa:
Em geral sabe-se que:
 |



| | |


Pode-se determinar a matriz inversa respectiva:
 |


|




| |
Onde:
A – designa o termo e não a matriz
B - determinante

Em que Mji – é a menor da matriz A dada.
Para aplicar as fórmulas com objectivo de obter a matriz inversa deve-
se aplicar primeiro, a substituição de Aji pela sua igualdade antes dada.
Em seguida determinar o determinante D e substituir no seu lugar, assim
obter-se-á a matriz inversa. Para aplicação da primeira fórmula deve-se
entender que j varia de 1,2,3 e para cada j o i varia três vezes 1,2,3 que
corresponde a acção de cruzar cada coluna com três linhas a achar a
respectiva minor.
Ora veja-se:
J=1 e i=1→A11=(-1)1+1M11
Neste caso existe a necessidade de determinar a minor da matriz
inicialmente dada dum modo geral.
Nesta quando se faz j=1 risca-se aquela coluna e fazendo i1=1 risca-se
aquela linha e ficamos com:
122

||


||
Assim vai-se manter j=1 e variar para i=2 obtêm-se uma minor e
mantendo-se j=1 e fazendo i=3 vai obter-se a última que passa-se a
apresentar:
 ||


||; ||


||
 ||


|| ||


||
 ||


|| ||


||
Generalizando este princípio, a matriz inversa será composta da
seguinte forma:



| |


|



|
|
|
|


| |


| |


|
 |


| |


| |


|
|


| |


| |


|
|
|

O determinante (∆) é calculado a partir da matriz A inicialmente dada
que facilmente se obtém preparando a sua disposição como se
apresenta abaixo:
 |(



|



)|


13.10.1.1 Método matricialdas correntes ou das malhas independentes.
I=I’+I”
I – matriz das correntes nos ramos
I’ – matriz das correntes nos ramos sob a acção das f.e.m das malhas
I” – matriz das correntes nos ramos sob acção das correntes nodais.
Im – corrente da malha
I’ = Nt Im
123

 | | |



 |
Para simplificar o processo de cálculo matricial procedemos:
Mß e Iß’’ = 0 assim fica:
 |


|
Sabendo que:
NZr I = 0 e substituindo o I fica:
 ( |


| )
 |



|
 |



| |


|

 |


|
 |


|
Sabendo que:




 ( )

 ( )
Para aplicação deste método aconselha-se a seguir os seguintes
passos:
1. Compor a matriz M na base da rede complexa dada.
2. Na base da matriz M (matriz das ligações dos nós) cômpor as matrizes
a ela ligada M e Mß de acordo com as outras matrizes que virão a ser
necessárias.
3. Na base da rede complexa compor a matriz das ligações das malhas
independentes – matriz N.
4. Para matriz das impedâncias Zr é a diagonal dos comprimentos dos
ramos.

124

Observação:
Na base das matrizes compostas poder-se-á compor matrizes inversas
respectivas.
c) Como o objectivo é determinar as potências nas malhas, devem-
se organizar as matrizes que compõem aquela matriz a parte e
apresentando-se na forma mais simples e em seguida agrupando
essas matrizes na forma mais simples para determinar as potências
das malhas; potências das cordas Sß e as potências dos troços de
árvore inicial (ramos).
Nota: Na base das 4 fórmulas básicas seguintes:

 |


|



 ( )
Podem-se formular as equações matriciais das potências na base da
relação de correspondência a seguir dada:
Iß → Sm (correntes nas malhas → potências nas malhas)
J→ Sn (corrente nodal → potência nodal)
Iß → Sß (corrente na corda → potência na corda)
I → S (correntes nos ramos da arvore → potências nos ramos da
arvore)
13.10.1.2 Método matricial das tensões nodais:
Sabe-se que:

Onde:
Ur – matriz das tensões nos ramos
U0 – matriz das tensões no nó básico
U∆ - matriz das perdas de tensões nodais
Un – matriz das tensões nodais
Da 2a lei de Ohm tem-se:
125

Z – matriz das impedâncias nodais
S – matriz das potências dos ramos


Multiplicando ambos membros por M.




Indo substituir em I

 [

 ]
14. Cálculo das secções dos condutores pelas perdas admissíveis de
tensão.
Os princípios de cálculo baseiam-se em:
1. O sistema de transporte de energia eléctrica deve garantir a
qualidade de tensão desejada para todos os consumidores de
energia eléctrica
14.1. Queda de tensão:



Para um dado consumidor

Fig 79 representação das quedas de tensão de um consumidor
A medida aplicada, elevação da tensão no início para compensação
das perdas ao longo da linha.
126


Fig 80 gráfico ilustrativo da elevação da tensão
2. A qualidade de tensão nos pontos nodais e garantida mantendo
os níveis de tensão necessários.
 ∑ ∑
Sendo:
∆U∑ - queda de tensão somada
∑∆U – soma das perdas de tensão
Para Alta tensão:
Para Baixa tensão:
3. Numa rede haverá reserva eléctrica quando se verifica que:
 ∑
Por isso, nas redes, principalmente as de AT e MAT, exige-se a satisfação
daquela desigualdade que é para permitir ligar mais consumidores
futuramente. O ideal seria ∆U∑de variação da temperatura em função do tempo
C – capacidade calorífica do condutor que caracteriza a quantidade
de calor para aumentar a temperatura do condutor em 10c, C[cad/10c]
A – parâmetro de emissão do calor que caracteriza a quantidade de
calor emitido pelo condutor num segundo para diminuir a temperatura
do condutor em 10c. A[cal/seg 10c].



[ ]

 [


]
 [


]
 [ ]
Τ – Caracteriza a velocidade de aquecimento ou resfriamento dos
condutores.
133

14.7.2. Efeitos negativos de aquecimento e sobreaquecimento nos
condutores:
1. Aumento da temperatura de aquecimento do isolamento.
2. A disrupção e destruição do isolamento.
3. Fusão dos condutores.
4. Aumento da probabilidade dos curto-circuitos.
5. Aumento da probabilidade dos incêndios das instalações
eléctricas.
Para limitar a temperatura de aquecimento:

O condutor está preparado para que não ocorra aquecimento no
mesmo.
Correntes admissíveis no aquecimento:
A cada temperatura admissível corresponde uma corrente admissível
Eléctrica:
Termodinâmica:
Q – energia total produzida no condutor (produzida)
Q’ – energia emitida na superfície do condutor (emitida)
Equilíbrio:

 √


 √



C – coeficiente de emissão do calor: [


]
F – área da superfície do condutor [cm2].
 √




134

Conclusões:
1. No processo de determinação das secções dos condutores é
preciso verificar se todos os condutores eléctricos satisfazem a
desigualdade seguinte:

2. É proibido sobrecarregar os cabos isolantes trifásicos de BT e MT.
3. A escolha das secções das linhas curtas deve ser de acordo com
o método de aquecimento.


4. A aplicação do método da escolha pelo aquecimento permite
diminuir as secções dos condutores.
14.8. Cálculo das perdas de energia:
Em qualquer elemento do sistema de transporte de energia, consegue-
se calcular as perdas de energia aplicando a fórmula:


Trifásico:


√

14.8.1. Cálculo das perdas de energia (trifásico):










135

14.8.2. Método directo de cálculo das perdas de energia:
fig 86 Gráfico da carga e pela duração respectivamente.
14.8.2.1 Cálculo das perdas de energia
 ∑ ∑ ∑







 ∑







14.8.3. Método simplificado do cálculo das perdas de energia:


 ∑








A fórmula integral da equação de cálculo das perdas de energia.

 ∫





∫



136

Durante o ano: t=8760horas
14.8.4. Método de cálculo das perdas de energia pela potência média
quadrática:

Fig 87 Gráficos qualitativos de potência.




∫



∫


 ∑














Durante o ano:





∑











14.8.5. Método simplificado aproximado de cálculo das perdas de
energia pelas perdas máximas de potência:







τ- Parâmetro de tempo que caracteriza as perdas máximas no
elemento considerado.
τ = f(Tmax, cosφmédio…….)
137


Fig 88 Gráfico qualitativo de potência
 ∑ ∫


∫






 ∫




∫




∫




Comentário:
1. É um tempo condicionado durante o qual a energia transportada
pela linha com a potência máxima igual a energia transportada
pela durante o ano de acordo com o gráfico real
2. Na maioria dos casos Tmax determina-se experimentalmente.
3. Os valores reais de Tmax são os seguintes:
a) Para os consumidores dos sistemas de iluminação:
Tmax= (1500 a 2000) h
b) Para empresas industriais com um turno de trabalho
Tmax= (2000 a 2500) h
c) Para empresas industriais com dois turnos de trabalhos
 Tmax= (3000 a 3400) h
d) Para empresas industriais com dois turnos de trabalhos
 Tmax= (5000 a 7500) h
138

4. Conhecido Tmáx pode-se determinar o consumo de energia
eléctrica.

5. O valor de Tmax caracteriza uniformidade gráfica da carga.
6. Em relação as linhas eléctricas têm de usar-se Tmax. Ininterrupto.

Conceito do tempo das perdas máximas de potência

Fig 89 gráfico de variação das perdas máximas de potência x tempo



∫












∫





Contexto eléctrico:
Τ – Parâmetro eléctrico que caracteriza as perdas de energia em
qualquer elemento eléctrico, que e o tempo condicional durante o
qual as perdas de energia de qualquer elemento com carga maxima
ou perdas máximas de potencia são iguais as perdas de energia
segundo o gráfico real durante o ano.
A determinação do T pode ser feita pelos métodos seguintes:
1. Uso de curvas.
2. Uso de equações empíricas.
139


 [ ]
 [ ]
Cálculo técnico económico:
O sistema de transporte deve garantir os parâmetros técnicos seguintes:
1. Confiabilidade de funcionamento de todos os elementos do
sistema.
2. Qualidade de energia eléctrica (tensão).
3. Eficiência económica de construção exploração do sistema de
transporte.
No decurso de um projecto e preciso fazer alguns cálculos
técnicos/económicos.
1. Cálculo de investimento para construção do projecto.
2. Cálculo de despesas de exploração.
3. Cálculo das resoluções técnicas nas bases dos valores
técnicos/económicos (determinação da secção pela densidade
económica de corrente).
4. Avaliação técnica/económica das alternativas possíveis.
14.8.6. Cálculo de investimentos na construção de um sistema de
transmissão:
1. O uso de princípios de custos monetários.
2. O custo total do sistema de transporte.

Onde:
Kl – custo da linha.
Ks – custo da subestação.
 ∑



Koi =f (tensão nominal da estrutura de postes e isoladores, da estrutura
do condutor, do numero de linhas).
140


Onde:
Kt – Custo dos transformadores.
Kid – Custo das instalações de distribuição.
Kc – Custo da construção da subestação.
 ∑


 ∑


 ∑



Koji – custo unitário de um elemento do nível de tensão da linha.
Aji – número de elementos da instalação de distribuição.
14.8.7. Cálculo das despesas de exploração de um sistema de
transmissão:
As despesas de exploração incluem:

Da – despesas no amortecimento do equipamento.
Dm – despesas na reparação, corrente e manutenção.
De – despesas pelas perdas de energia eléctrica.
14.9. Cálculo das secções dos condutores pela densidade económica
da corrente:
Para linhas aéreas e subterrâneas ate 500kV aplica-se a tabela de
valores seguintes:
 δec [ ]
Tmax
(1000 a 3000) (3000 a 5000) (5000 a 8760)
Nu de cobre 2,5 2,1 1,8
Nu de Al:
a) Regiões industriais 1,3 1,1 1,0
b) Regiões rurais 1,5 1,4 1,3
Se Cu for isolante de papel,
borracha, plástico
3,0 2,5 2,0
Se Al for isolante de papel,
borracha, plástico:

c) Regiões industriais 1,6 1,4 1,2
d) Regiões rurais 1,8 1,6 1,5
Tabela 6 Valores de densidade económica de corrente x Tmáx
141





Onde:
Ae – secção económica.
Imáx – corrente máxima da carga no troço.
δec - densidade económica da carga.
Parte prática:
O método matricial das correntes ou das malhas independentes.
1)
I – matriz das correntes nos ramos.
I” – matriz das correntes sob a acção das f.e.m
I”” – matriz das correntes sob a acção das correntes nodais.
2)
3)
4) | | |



 |
5)
6) | | |



|
7)

8)|


|
9) |


|
10)
 ( |


| ) |


|
 |


|

 |


|

 |


|

 |


|





 ( )

142

Relações existentes:


























143

15. Bibliografia
1. Instalações eléctricas gerais-CEAC (em espanhol)
2. Linhas aéreas de transporte de energia eléctrica – Luís M.
Checa (em espanhol)
3. Transmissão de energia eléctrica-Rubens Dário Fucho-Brasileiro
4. Stevenson, W. D. Elementos de analise de sistemas de
potência, McGraw-Hill, 1987
5. Elgerd, O.I. Introdução a teoria dos sistemas eléctricos de
energia eléctrica, McGraw-Hill, 1976
6. Johnson, W.C. Transmission lines and Networks, McGraw-Hill,
1974.
7. José Pedro Sucena Paiva, Redes de energia eléctrica, Instituto
Superior Técnico (IST), 2005.duas fontes de energia eléctrica .................................................................. 75
12.3. Rede eléctrica complexa ................................................................................................ 76
12.4.Problemas fundamentais a determinar co cálculo eléctricos ......................................... 76
12.5.Diagrama vectorial das correntes e das tensões num troco da rede eléctrica ............... 77
12.6.Determinação da queda de tensão: ................................................................................ 80
12.7.Determinação de perda de tensão: ................................................................................ 82
12.8.Cálculo eléctrico num troço da rede ............................................................................... 85
12.9.Cálculo eléctrico conhecidos os dados do fim do troço .................................................. 85
12.10.Cálculo eléctrico conhecidos os dados do inicio do troço ............................................ 88
4

12.11.Aspecto referente ao regulamento da rede eléctrica ................................................... 90
13.Métodos de cálculo de distribuição de carga na rede eléctrica. ........................................... 92
13.1.Caso A: rede eléctrica com uma só fonte ou rede radial ................................................ 92
13.2.Caso B: Rede eléctrica com duas fontes de energia eléctrica (rede anelar) ................... 93
13.3.Caso C: Redes eléctricas complexas ................................................................................ 93
13.4.Métodos de cálculo das secções dos condutores das redes eléctricas. ......................... 93
13.5.Método de cálculo da carga eléctrica pela tensão da rede eléctrica com alguns troços.
 ................................................................................................................................................. 94
13.6.Cálculo da carga eléctrica pela tensão de inicio da rede eléctrica com alguns troços. .. 96
13.7.Cálculo da distribuição da carga numa rede com duas fontes de energia eléctrica. ...... 99
13.7.1.Cálculo da distribuição da carga na rede anelar. ..................................................... 99
13.8.Cálculo da distribuição da carga numa rede anelar ...................................................... 103
13.9. Cálculo da distribuição da carga em redes complexas ................................................. 103
13.9.1.Método de transformação de esquemas equivalentes ............................................. 104
13.9.2.Método de adição dos troços paralelos ..................................................................... 107
13.9.3.Método das malhas independentes para o cálculo da distribuição da carga na rede
complexa. .............................................................................................................................. 110
13.9.4.Base da teoria das matrizes no cálculo das redes complexas (Método Matricial) .... 111
13.9.4.1.Os princípios da descrição das redes complexas ................................................ 111
13.9.5.Equações fundamentais da teoria matricial. ............................................................. 115
13.9.6.Métodos de simplificação na resolução de equações matriciais. .............................. 119
13.10.Métodos matricial directo do cálculo da distribuição da carga nas redes complexas.
 ............................................................................................................................................... 120
13.10.1. Método geral de determinação da matriz inversa…………………………………………………..121
13.10.2 Método matricial das correntes ou das malhas independentes……………………………….122
14. Cálculo das secções dos condutores pelas perdas admissíveis de tensão……………………….125
14.1. Queda de tensão………………………………………………………………………………………………………….125
14.2. Cálculo das perdas somadas de tensão………………………………………………………………………..127
14.2.1 Cálculo das perdas somadas de tensão para linhas radiais…………………………………………127
14.3. Cálculo da secção do condutor das linhas aereas com alguns troços com a secção
constante e cargas activas…………………………………………………………………………………………………….127
14.4. Cálculo da secção dos condutores das redes aereas trifásicas pelas perdas admissíveis de
tensão…………………………………………………………………………………………………………………………………128
5

14.5. Cálculo das perdas de tensão somadas nas linhas trifásicas em baixa tensão………………130
14.6. Cálculo da secção dos condutores das linhas de baixa tensão pelas perdas de tensão
admissíveis……………………………………………………………………………………………………………………………130
14.7. Verificação da escolha da secção dos condutores pela condição de aquecimento……….130
14.7.1. Temperaturas admissíveis de aquecimento nos condutores…………………………………….131
14.7.2. Efeitos negativos de aquecimento e sobreaquecimento nos condutores…………………133
14.8. Cálculo das perdas de energia……………………………………………………………………………………..134
14.8.1. Cálculo das perdas de energia (trifásica)…………………………………………………………………..134
14.8.2. Método directo de cálculo das perdas de energia…………………………………………………….135
14.8.3. Método simplificado de cálculo das perdas de energia…………………………………………….135
14.8.4. Método de cálculo das perdas de energia pela potência média quadrática………………136
14.8.5. Método simplificado aproximado de cálculo das perdas de energia pelas perdas
máximas de potência……………………………………………………………………………………………………………136
14.8.6. Cálculo de investimentos na construção de um sistema de transmissão…………………..139
14.8.7. Cálculo das despesas de exploração de um sistema de transmissão…………………………140
14.9. Cálculo das secções dos condutores pela densidade económica da corrente………………140
 15. Bibliografia ...................................................................................................................... 143










6

1.Estrutura básica dum sistema energético
1.1. Redes eléctricas

Para facultar um conceito sólido de uma rede eléctrica expõe-se o
esquema principal de uma rede eléctrica num esquema eléctrico.
Onde:
G-gerador
TE-transformador elevador
MT- Média tensão
PT- Posto de transformação
 MAT-muito alta tensão
TA-transformador abaixador
AT-alta tensão
SE- Subestação eléctrica
PT- Posto de transformação
As redes eléctricas destinam-se principalmente ao transporte de energia
eléctrica entre os centros de distribuição e centros de consumo, em
percursos longos ou curtos, assim como cumprem a função de


10, 15, 30 /
230 /
M
M
7

interligação de centros de produção ou de sistemas regionais ou
internacionais.
Devido a esta limitada função exige que as redes eléctricas se
caracterizem por garantir:
a) Fiabilidade de funcionamento de todos os elementos
b) Qualidade de energia transmitida
c) Fiabilidade económica
2. Classificação das redes eléctricas
A classificação das redes eléctricas é feita em função da óptica
analítica e tratamento térmico de certo assunto concreto, neste âmbito
apresentam-se as condições possíveis de classificação.
2.1. Classificação pelo tipo de corrente
a) Redes eléctricas de corrente contínua (c.c).
Estas redes são utilizadas hoje em dia para a transmissão de potências
elevadas em longas distâncias, isto é, quando os centros de produção
encontram-se distantes dos centros de consumo, também são
aplicadas para a construção de redes de uma série de indústrias e as
vezes redes monofásicas que utilizam a terra como condutor de retorno.
Vantagens e desvantagens na transmissão em corrente contínua c.c
Vantagens:
1. Torna económica e tecnicamente viável a transmissão, a
percursos relativamente distantes, de potências consideráveis por
cabos subterrâneos e submarinos, pela ausência de corrente de
carga.
2. Trata-se de uma ligação assíncrona entre sistemas, podendo
portanto interligar sistemas de frequênciasdiferente, como
também transferir energia de um para o outro, sem problemas de
estabilidade do sistema interligado, podendo mesmo aumentá-la.
Para uma mesma potência transferida, uma linha bipolar de c.c.,
com o mesmo nível de isolamento de uma linha de CA e condutores
de mesma secção, necessita apenas 2/3 da quantidade de cabos e
2/3 do número de isoladores do que a de CA. Suas dimensões
globais serão menores empregando estruturas mais leves e simples e
exigindo faixas de servidão mais estreitas.
MUGAUA JAMAL
Highlight
MUGAUA JAMAL
Sticky Note
exige-se
MUGAUA JAMAL
Sticky Note
,
User
Nota
8

3. O solo representa um óptimo condutor para a cc, com
resistividade praticamente nula. Pode economicamente substituir
os condutores metálicos em regime normal ou durante as
contingências.
4. A cc não conhece, em regime permanente a indutância e a
capacitância. Uma mesma intensidade de corrente produz, em
um condutor idêntico, uma queda de tensão menor do que uma
corrente de CA de uma mesma intensidade. O condutor possui, a
cc uma resistência bem menor do que a CA, pela ausência dos
efeitos pelicular e de proximidade, o que permite uma
transmissão mais económica, principalmente a grandes
distâncias.
5. A linha de cc somente transmite potências activas. Ocorrendo um
curto-circuito em um dos sistemas de CA, a linha de cc não
contribui para aumentar as correntes de curto-circuito.
6. O controlo de fluxo de energia entre dois sistemas interligados é
relativamente fácil, e é feitor através do controle de equipamento
conversor.

Desvantagens:
1. Os conversores são muito caros e o seu controle tende a ser
sofisticado.
2. Os conversores requerem muita energia reactiva, exigindo a
instalação junto deles de grandes bancos de capacitores
estáticos.
3. Os conversores geram harmónicos tanto no lado da cc como do
lado da CA, exigindo a instalação de filtros para evitar a sua
propagação. Os capacitores usados nos filtros suprem parte da
energia reactiva aos conversores.
4. A ausência dos disjuntores de AT e em EAT para cc limita a
possibilidade de se construir redes multiterminais em cc. Isso no
estágio actual limita, restringe a operação das linhas de cc ao
sistema ponto-a-ponto.

b) Redes eléctricas de corrente alternada (C.A.).
São largamente aplicadas na transmissão eléctrica dos sistemas
trifásicos, encontram-se em maior proporção que as contínuas.
2.2. Classificação pela tensão nominal
A classificação das redes eléctricas pela tensão nominal visa deixar
explicita aos teóricos o valor da tensão que deve ser a base na qual se
9

determinam todos os elementos. A Comissão Electrotécnica
Internacional (CEI) faz esforço em padronizar as tensões nominais de
muito alta tensão apenas sendo para as restantes de livre opção pelo
país ou região.
Assim recomendou que para MAT, seja:
330 Até 345/362kV.
380 Até 400/420kV.
500/525kV, 700 até 750/765 (800), Un/Umáx
Em geral para os restantes níveis pode-se assumir:
Alta tensão: 60; 110; 220kV.
Média tensão (acima dos 1kV): 3; 6; 15; 20; 35kV
Baixa tensão: 220; 380; 660V.
Há a observar que entre as regiões é prática aplicar-se valores entre 35
a 150kV.
2.3. Classificação pela zona de utilização:
a) Redes do sistema
b) Rede urbana
c) Rede Industrial
d) Rede rural
2.4. Classificação pela estrutura dos condutores:

a) Redes aéreas (vulgarmente chamadas linhas aéreas)
b) Redes subterrâneas.
2.5. Classificação pela configuração:
1.Rede em ramal (simples): muito usada nos meios rurais



2. Rede em ramal (radial):
10


3. Rede em Radial (Anel simples):

4. Rede em anel (complexa) mais conhecida por malhada:

As redes eléctricas que só empregam uma linha ou uma só fonte de
alimentação têm uma fiabilidade reduzida face a diversos dispositivos
deste ou de exploração das redes até aos de manutenção das
mesmas, para o aumento da fiabilidade recorre-se a linhas duplas com
uma só fonte de energia eléctrica ou assim como se empregam duas
fontes de energia para uma só rede.
3. Considerações técnico-económicas sobre sistema:
a) Técnico:
1. O sistema deve ser moderno, seguro, de alta qualidade e
oferecendo tarifas baixas aos consumidores
2. Serviço contínuo com um mínimo de interrupções
programadas ou não.
3. Fornecimento de energia em tensões uniformes e isentas de
flutuações.
11

4. Garantir o fornecimento a quaisquer demandas instantâneas
exigidas pelas instalações dos consumidores.
5. Uma capacidade de a qualquer momento atender ao
aumento de demandas dos actuais consumidores ou de novos
pedidos de ligação.

b) Económicas:
1. Uma garantia de que o dinheiro investido comprou o mais
conveniente sistema assegurando ao investidor a necessária
rentabilidade e ao consumidor tarifas baixas.
4. Linhas aéreas de transmissão de Energia eléctrica
4.1. Classificação das linhas aéreas de transmissão
4.2. Elementos das linhas aéreas
4.3. Características físicas dos elementos das linhas aéreas
4.4. Postes
4.5. Apoios
4.6. Cabos condutores
4.7. Cabos pára-raios

4.1. Classificação das linhas aéreas de transmissão (CEI):
1. Pelo nível de tensão:
 Baixa tensão: menor ou igual a 1kV
 Média tensão: de 1kV a 60kV
 Alta tensão: 110kV a 380kV
 Muito alta tensão: maior que 500kV

2. Classificação pelo material de postes:
 Linhas aéreas com postes de madeira;
 Linhas aéreas com postes de betão armado;
 Linhas aéreas com postes metálicos.

3. Pela disposição dos isoladores:
 Linhas aéreas com isoladores de apoio
 Linhas aéreas com isoladores de suspensão

4. Número de circuitos da linha:
 Linhas aéreas simples
 Linhas aéreas duplas
12

 Linhas aéreas quadruplas

5. Pelo número de condutores por feixe:
 Linha de condutor único: tensão menor ou igual a 110kV
 Linhas de dois condutores por feixe: (220 a 380) kV
 Linhas de três condutores por feixe: (380 a 500) kV
 Linhas de quatro condutores por feixe: (500 a 750) kV
4.2. Elementos das linhas aéreas:
Os elementos das linhas aéreas são: postes, apoios, cabos condutores,
estruturas isolantes e ferragens e cabos pára-raios, cabos de terra,
fundações e acessórios diversos.
4.3 Características físicas dos elementos das linhas aéreas:
a) As dimensões e forma dos postes dependem de diversos
factores, destacando-se:
 Disposição dos condutores nos postes (horizontal e vertical);
 Distâncias entre os condutores;
 Dimensões dos condutores (secção do cabo condutor);
 Altura de segurança (regulamentadas);
 Função mecânica (manter a linha em pé);
 Resistências dos postes;
 Materiais dos postes (madeira, betão armado, metálico,
etc...);
 Número de circuitos, (simples, duplo, triplo, etc…);

c) Condutores das linhas aéreas:
Actualmente a maioria das linhas aéreas de transporte de energia
eléctrica utilizam condutores nús multifilares em alumínio-aço, escolhidos
em detrimento dos condutores em cobre devido à inúmeras vantagens.
Relativamente aos condutore sem cobre, com resistência e perdas
similares, verifica-se que os condutores em alumínio-aço apresentam
asseguintes vantagens:
 Um maior diâmetro, o que permite reduzir o efeito de coroa;
 Uma maior resistência mecânica, o que os torna mais leves
permitindo reduzir as flechas, que desta forma possibilita a
redução de altura dos apoios a empregar e aumentar os vãos
reduzindo assim o número de apoios, isoladores e armações.
13

Os condutores em alumínio-aço são constituídos por uma alma em aço
galvanizado, de um ou mais fios, envolvida por duas ou três camadas
sucessivas de fios de alumínio todos eles enrolados em hélice. O simples
facto de serem condutores multifilares já constitui uma vantagem em
relação aos condutores unifilares pois os condutores multifilares são mais
flexíveis, logo, mais fáceis de manobrar. Dado que a transmissãode
energia eléctrica é feita em corrente alternada a passagem da
corrente é assegurada exclusivamente pelo alumínio, que se encontra
na superfície do condutor, enquanto a resistência mecânica é
fornecida exclusivamente pelo aço, situado no interior do condutor.

d) Disposição dos cabos condutores:

Fig1. Cabo de alumínio com alma de aço (ACSR)
 Disposição triângular: Em forma de triângulo equilátero,
(simétrica ou assimétrico)
 Disposição vertical: disposição preferível para linhas a circuito
simples que acompanham vias públicas, nestas os cabos
condutores são montados em plano vertical.
 Disposição horizontal: simétrica ou assimétrica.

e) Estrutura de suporte:
Também designadas suportes, desempenham uma dupla função nas
linhas aéreas de transmissão:
 Proporcionam os pontos de fixação dos cabos condutores
através da estrutura isolante, garantindo as distâncias de
segurança entre condutores energizados, entre estes e partes do
próprio suporte e entre os condutores e o solo.
14

 Amarram, através de suas fundações, as linhas ao terreno, ao
qual transmitem as forças resultantes de todas as solicitações a
que são submetidos os elementos que compõem o suporte.
O seu dimensionamento deverá tomar em linha de conta os dois
aspectos, eléctrico e mecânico. O dimensionamento eléctrico é
responsável pela fixação das dimensões mínimas das distâncias de
segurança, portanto das dimensões básicas do suporte. Através do
dimensionamento mecânico é que se determinam as dimensões
adequadas a cada elemento do suporte a fim de resistir aos esforços a
que são submetidos.
A forma final dos suportes decorre da “arquitectura” mais adequada
aos materiais estruturais empregues, escolhidos com base em
considerações de natureza operacional (confiabilidade de serviço) e
de seu custo.
4.4. Apoios
Numa linha aérea um apoio não é constituído somente pelo poste mas
também pela sua respectiva fundação e ainda pelos elementos que
suportam os condutores (armação e isoladores).
Nas Linhas Aéreas de Alta Tensão podem ser utilizados apoios de dois
tipos construtivos:
 Betão armado;
 Metálicos.

Como os maciços representam cerca de 30 % do custo total de uma
obra, uma menor dimensão dos maciços resulta numa diminuição do
custo global da obra. Os apoios de betão apresentam no entanto
algumas desvantagens. Quando o acesso ao local é muito difícil torna-
se mais prático utilizar um apoio metálico pois este pode ser
transportado e montado por tramos no local. Outra das desvantagens
que um apoio de betão apresenta é que a partir dos 22 metros de
altura requer um transporte especial com escolta policial,
acrescentando mais esses custos ao custo global da obra. A partir de
determinada altura e determinados esforços não é possível utilizar
apoios de betão, sendo necessário recorrer então a apoios metálicos.
15

Assim, na fase de projecto, nomeadamente na escolha dos apoios
devem ser tidos em conta os seguintes factores:
 Local de implantação do apoio;
 Económicos;
 Esforços a que vai estar sujeito;
 Altura do apoio.

a) Dimensões dos postes:
Determinadas pelos seguintes factores principais:
 Tensão nominal de exploração
 Sobretensões previstas.
Determinadas pelos seguintes factores secundários:
 Flechas dos condutores
 Formas de sustentação dos cabos condutores
 Diâmetro dos cabos condutores
b) Tipos dos postes:
 Postes de suspensão: que se destinam para apoios de
cabos condutores entre postes metálicos, correspondem a
80% do total dos postes.
 Postes de âncora: que se destinam a esticar os cabos
condutores entre eles.
 Postes de ângulo: que são empregues nos pontos de
mudança de direcção da linha aérea em virtude de ser
obrigatório a instalação de postes mais fortes que os de
âncora.

 Postes de transposição dos cabos condutores: são postes
um pouco complexos aplicados quando se procede a
transposição de cabos condutores que é o método de
igualar a indutância (reactância) das linhas ao longo dela.


16

 Postes especiais: para empregues na passagem dos rios
onde há correntes de àgua fortes que podem submeter os
postes a flutuações e posterior quedas originando cortes na
transmissão da corrente eléctrica.
Imagem de transposição dos postes:

c) Apoios das linhas aéreas:
Constituídos pelo poste e apoios das linhas aéreas, que estão sujeitos a
diferentes classes de esforços que resumidamente se apresentam:
 Esforços verticais: originados pelo peso dos cabos condutores
ou de sobrecargas devidas a acção do gelo.
 Esforços transversais: devidas a acção do vento, resultantes da
tracção dos condutores.
 Esforços longitudinais: provocados sobretudo nos apoios do
princípio ao fim da linha, pela tracção longitudinal dos cabos
condutores ou noutros casos pela ruptura dos cabos que
suportam os apoios.

d) Classificação de apoios:
De acordo com o disposto no artigo 4 do R.S.L.E.A.T. os apoios de uma
linha aérea podem ser classificados da seguinte forma:

 Apoios de alinhamento:

Este tipo de apoios correspondem apoios situados em troços rectilíneos
da linha, onde não existam ângulos ou derivações, tal como se pode
observar através da figura 2.

17


Fig 2. Apoios de alinhamento
 Apoios de ângulo:
Este tipo de apoios correspondem aos apoios situados num ângulo da
linha tal como demonstra a figura 3.



Fig 3. Apoios de ângulo

 Apoios de derivação:
São apoios nos quais são estabelecidas uma ou mais derivações para
outras linhas. Estes apoios podem ser de alinhamento ou ângulo, tal
como representado na figura 4.


Fig 4. Apoios de derivação

 Apoios fim de linha:
São apoios capazes de suportar a totalidade dos esforços que os
condutores lhes transmitem de um só lado da linha, localizando-se no
início e no fim da linha. Na figura 5 encontra-se representado um
esquema deste tipo de apoios.

Fig 5. Apoios de fim de linha
18



e) Profundidade de enterramento dos apoios:
O artigo 73° do RSLEAT, no ponto 3, define a profundidade de
enterramento, , em metros, dos apoios através da seguinte expressão:
 (para postes de betão armado)
Em que, H, em metros, é a altura total do apoio.

f) Tipos de esforços
Os apoios de uma linha aérea sofrem solicitações de diversos tipos. Essas
solicitações, ou esforços, dependem do tipo de apoio e são,
normalmente, classificados da seguinte forma:

 Esforços transversais:
Esforços mecânicos que resultam da acção do vento sobre os apoios,
bem como das tracções dos condutores quando estes formam ângulo;

 Esforços longitudinais:
Esforços mecânicos induzidos no apoio no caso de este suportar
condutores apenas de um dos lados ou no caso dos vãos adjacentes
serem desiguais;

 Esforços verticais:
Esforços sentidos no apoio devido ao peso dos condutores e possíveis
aglomerados de gelo sobre estes.

g) Isoladores e ferragens:
Os condutores das linhas aéreas de transmissão, devem ser isolados
electricamente de seus suportes e do solo, o que nas linhas aéreas é
feito basicamente pelo ar que lhes envolve, auxiliado pelos elementos
feitos de material dieléctrico, denominados isoladores. Dessa estrutura
isolante que é dimensionada em função das solicitações eléctricas a
que são submetidas, depende as dimensões da parte superior dos
suportes.
As solicitações eléctricas das estruturas isolantes são de origem interna
ou externa aos sistemas eléctricos das linhas. E se caracterizam pelas
sobretensões que podem ocorrer. Estas são classificadas como:
19

 Sobretensões de impulso devido as descargas atmosféricas;
 Sobretensões internas de tipo impulso, consequência de uma
alteração brusca do “estado do sistema” são designadas por
sobretensões de manobra (ou chaveamento);
 Sobretensões senoidais de frequência industrialAs primeiras são aquelas que apresentam, de longe os valores mais
elevados, tendo no entanto curtíssima duração, apenas poucas
dezenas de microssegundos. As sobretensões em frequência industrial
têm maior duração, porêm menor amplitude.
Como a suportabilidade eléctrica dos meios isolantes depende não só
da amplitude das solicitações, mas igualmente da sua duração, a
estrutura isolante pode resistir a valores muito altos de solicitações por
descargas atmosféricas.
Além das solicitações eléctricas, os isoladores são igualmente solicitados
mecanicamente, podendo mesmo ser parte integrante das estruturas.
Nas linhas aéreas de transmissão são empregados isoladores
confeccionados com:
 Porcelana vitrificada
 Vidro temperado
 Material sintético composto (silicone)
A fabricação de isoladores de porcelana exige uma tecnologia muito
avançada, a fim de se obter corpos de composição homogénea e
compacta, isentas de bolhas de ar no seu interior ou de impurezas que
possam comprometer a sua rigidez dielétrica. Não devem por outro
lado sofrer deformações durante os processos de queima, pois a sua
eficiência depende grandemente da sua geometria. A fim de tornar a
sua superfície impermeável devem ser revestidos por uma camada de
vidro. E com esse processo que se adquirem as cores desejadas.
Tradicionalmente a vitrificação em cor marron é a mais comum, porêm
para torná-los menos visíveis nas linhas, emprega-se a cor cinza azulada,
reduzindo o perigo da sua destruição por vandalismo.
Seu desempenho eléctrico é considerado bom. Seu maior
inconveniente reside no seu preço, que é muito alto, comparado com
os isoladores de vidro temperado. Outra objeção que se lhe faz é a
dificuldade de identificação de isoladores partidos por simples
inspecção visual a distância, pois podem apresentar falhas como
trincas, quase invisíveis.
20

Os isoladores de vidro temperado têm um custo de fabricação bem
menor, tanto pelo custo das matérias-primas como também dos
processos de fabrico. Após a sua formação eles sofrem um tratamento
térmico que os torna mais resistentes, que porêm cria no seu interior um
estado de tensão tal que, sob a acção de choques mecânicos mais
fortes, estilhaça-os inteiramente, não admitindo trincas. Os isoladores
partidos são fáceis de identificar a distância, por simples inspecção
visual. Sua rigidez dieléctrica é maior do que daqueles de porcelana e
sua resistência mecânica igualmente. Suportam bem os choques
térmicos a que ficam submetidos em serviço.
Estão sendo introduzidos isoladores sintéticos compostos. Estes são
construídos basicamente por uma peça de resistência, em geral feita
de fibra de vidro ou de carbono ligadas por resina epóxi e que pode ser
dimensionada para resistir a esforços muito elevados. Essa peça em
forma de haste ou bastão, é revestida pelas saias do isolador,
manufacturadas por compostos polímeros ou borrachas a base de
silicone. Podem ser manufacturadas em uma única peça para as
tensões máximas em uso, sendo mais curtas que uma cadeia de
isoladores para o mesmo nível de isolamentos e muito mais leves,
facilitando o seu transporte e montagem. São menos afectados pelo
vandalismo. Seu maior inconveniente ainda reside no seu preço, muito
elevado.
h) Tipos de isoladores
Em transmissão de energia eléctrica são empregues três tipos básicos de
isoladores:
 Isoladores de pino (Média tensão)
 Isoladores tipo pilar ou coluna (Média tensão)
 Isoladores de suspensão (Alta tensão)
O número de isoladores em uma cadeia varia bastante em linhas de
mesma classe de tensão. O critério de escolha baseia-se, não só na
tensão nominal das linhas como também no nível ceráunico (número
de dias de ano nos quais se registam descargas atmosféricas na região)
e grau de protecção desejado contra as descargas.
Nas linhas EAT (Extra Alta Tensão), hoje esse critério mudou ligeiramente
e a escolha fez-se, em primeira aproximação, em função do desenho
de isoladores pela distância especificada de escoamento e da máxima
21

tensão em regime permanente da linha, em classe de tensão,
podendo-se empregar a seguinte equação


√

Sendo:
ni – número de isoladores de disco na cadeia de suspensão;
Umáx (kV) - a tensão máxima de operação da linha em regime
permanente;
de (cm/kV)- a distância de escoamento específica, sugerindo-se:
Tipo de poluição Valores
Sem poluição 2 a 3
Poluição ligeira 3,2
Poluição intensa 4,5
Poluição muito intensa 6,3

di (cm) – distância de escoamento dos isoladores. Depende de seu
desenho e é obtida dos catálogos de fabricantes.
i) Caracteristicas de Isoladores e ferragens:
As cadeias de isoladores são completadas por um conjunto de peças,
que se destinam a suportar os cabos e ser ligados a elas e estas, as
estruturas. No conjunto, a sua concepção e projecto são de suma
importância, mesmo em seus mínimos detalhes, podendo afectar a
durabilidade dos cabos ou constituir-se em fortes fontes de coroa, com
a consequente rádio interferência ou interferência em recepção de
sinal de TV.
Assim as modernas ferragens e seus acessórios são projectados de
forma a não possuírem pontas, angulosidades, irregularidades
superficiais, nas quais poderão ocorrer gradientes de potencial de
eflúvios ou de coroa. Por outro lado, os materiais que tem contacto com
os cabos de alumínio ou suas ligas devem ser compatíveis
electroliticamente com os mesmos, para que não ocorra a corrosão
galvânica.
4.5. Cabo de guarda
A função principal dos cabos de guarda nas linhas aéreas de
transmissão, é a de interceptar as descargas atmosféricas e evitar que
22

atinjam os condutores, reduzindo assim as possibilidades de ocorrerem
interrupções no fornecimento de energia. Além disso, contribuem na
redução da indução (da ordem dos 15% a 25%) em circuitos de
telecomunicações estabelecidos nas vizinhanças da linha, fazem a
interligação dos circuitosde ligação à terra dos apoios e podem ainda
incluir circuitos de comunicação (voz, dados) com fibras ópticas. Os
cabos de guarda são executados com cabos de aço zincado ou
inoxidável, ou de qualquer dos materiais admitidos para os condutores.
A sua secção eestabelecida para que a sua temperatura não
ultrapasse 170ºC quando atravessada, durante 0,5s por uma corrente
igual a 75% da corrente de defeito fase-terra. Segundo a clausula
5.2.2/PT.3 da EN50341-3-17 a temperatura final máxima admissível no
curto-circuito para cabos de guarda em aluminio-aço é de 2000C e
para cabos em aço é de 400ºC, sendo que nos cálculos de
aquecimento sofrido pelos cabos será considerada uma temperatura
inicial de 300C.

Os cabos de guarda são, geralmente, estabelecidos na parte mais alta
dos apoios e ligados à terra através desses apoios, de acordo com as
seguintes recomendações:

 Havendo um só cabo de guarda, é estabelecido para que os
pontos de fixação de todos os condutores fiquem dentro de um
ângulo de 20ºC com vértice no ponto de fixação do cabo de
guarda e a bissectriz na vertical.
 Havendo dois cabos de guarda, são estabelecidos para que cada
um dos condutores fique relativamente equidistante dos cabos de
guarda, nas condições do ponto anterior.

A geometria adoptada dos cabos de guarda deve assegurar que os
contornamentos resultantes de descargas atmosféricas directas sobre os
condutores de fase é reduzida a um por 100 km de linha e por ano.
23

5. Cálculo Eléctrico:
5.1. Objectivo
O cálculo eléctrico tem como objectivo a determinação da tensão
nominal da linha e da secção transversal dos condutores que a
constituem de forma a assegurar que não sejam excedidas as
limitações técnicas impostas pelos condutores, nomeadamente as
intensidades de corrente máximas admissíveis, quedas de tensão,
perdas de energia e também a resistência mecânica.

5.2. Tensão nominal
O Artigo nº 83 do Decreto – Lei43335, de 19 de Novembro de 1960 diz:
Os valores nominais das tensões a adoptar no transporte ou na grande
distribuição serão de 6000V, 15 000V, 30000V, 60000V, 100000V, 150000V
e 220000V, devendo o material ser dimensionado para as tensões
eficazes máximas definidas pela Comissão Electrotécnica Internacional.
A escolha da tensão de transporte deve, então, recair sobre uma das
tensões normalizadas e geralmente aquela que minimize os custos. O
aspecto económico é de grande importância no projecto de linhas
aéreas. Quanto maior for a tensão nominal, associada a uma dada
potência a transmitir, menor será a secção dos condutores a aplicar,
mantendo-se o valor das perdas. Ora a diminuição da secção dos
condutores contribui para a redução dos custos da linha, não só pelo
facto de condutores de menor secção serem mais baratos, mas
também porque desta maneira se diminui o peso da linha e
consequentemente os esforços sobre os apoios, permitindo usar apoios
mais baratos. No entanto, com o aumento da tensão, aumenta
significativamente o custo dos isoladores a aplicar na linha. A tensão de
transporte mais económica e, assim, definida por uma condição de
equilíbrio e como já referido a escolha deve recair sobre a tensão
normalizada mais próxima do valor calculado, seja esta inferior ou
superior.
24

No caso em que uma linha se destina ampliar uma rede existente, ou se
admite que futuramente venha a ligar-se a ela, a solução mais corrente
e mais económica esta em adoptar a mesma tensão, sendo que as
vantagens que eventualmente podem resultar da utilização de uma
dada tensão diferente, são atenuadas pelos encargos de instalação e
de exploração de estações transformadoras.
5.3. Isoladores e cadeias de isoladores
Os isoladores são estruturas em vidro ou em cerâmica que
desempenham funções mecânicas e eléctricas. Os isoladores tem
como função evitar a passagem de corrente dos condutores para o
apoio, e sustentar mecanicamente os cabos. Em linhas aéreas de alta
tensão, são geralmente usados isoladores na forma de cadeia, quer em
cadeias de suspensão normalmente usadas em apoios de alinhamento,
quer em cadeias de amarração no caso de apoios de ângulo, reforço,
fim de linha e derivação. As cadeias de isoladores são concebidas de
modo a serem fixadas articuladamente as armações dos apoios. As
cadeias são constituídas por vários isoladores de campânula de
porcelana, vidro, ou resina artificial, por componentes metálicos e pelo
material ligante que as justapõe. Além disso, poderão ser ainda providas
de anéis de guarda (também designados anéis de Nicholson), isto é,
anéis metálicos colocados num ou noutro extremo da cadeia, ou em
ambos, para assegurar uma protecção contra os arcos de descarga
eléctrica e uma melhor repartição de potência pelos elementos da
cadeia.
Do ponto de vista mecânico, os isoladores devem fixar os condutores às
estruturas do apoio, enquanto, do ponto de vista eléctrico, têm a
funcionalidade de evitar a passagem de corrente do condutor para o
apoio ou suporte.
A utilização de hastes de descarga dispostas do mesmo modo permite
atingir o mesmo objectivo. As figuras abaixo representam cadeias de
isoladores em suspensão e amarração respectivamente.
25




Figura 6.1 cadeia de isoladores em suspensão e amarração

Os isoladores em cadeias são fixados de forma articuladamente à
armação do apoio, garantindo, por si só, ou associados a outros
idênticos em forma de cadeia, as condições de isolamento do
condutor. Os isoladores em cadeia, tal como os isoladores rígidos, são
constituídos por vários isoladores de campânula de porcelana, vidro ou
resina artificial, por componentes metálicos e pelo material ligante que
as justapõe podendo constituir cadeias de amarração ou cadeias de
suspensão.
As cadeias de suspensão correspondem a cadeias verticais ou em V
onde os condutores das linhas seencontram suspensos. As cadeias de
amarração correspondem a cadeias horizontais, podendo ser
ascendentes ou descendentes conforme a colocação das linhas. Estas
poderão ainda ser simples (AS), constituídas nas linhas aéreas de MT,
simples reforçadas (ASR), constituídas por três isoladores ou com hastes
(ASH) de forma a poder quebrar o isolamento. As cadeias de
amarração devem ser usadas nas situações seguintes:
 No início e fim de linhas;
 Quando se pretende variar a tensão mecânica;
 Aquando da existência de ângulos não reduzidos.
Relativamente as cadeias de suspensão, estas podem ser usadas em:
 Apoios de alinhamento desde que a armaração seja em
galhardete;
 Apoios em que a armação seja em triângulo.
As cadeias podem ser ascendentes ou descendeste, em função do
posicionamento dos condutores. Assim, as cadeias deverão posicionar-
26

se no sentido ascendente sempre que os condutores se situem numa
posição superior ao do topo do poste e na posição descendente, em
situação contrária, tal como pode observar através da figura abaixo.
Estas disposições têm por finalidade garantir que não ocorre
acumulação de água na campânula.


Fig 6.2: cadeias de amarração

5.4. Maciços de fundação
Os maciços têm como função transmitir ao solo os esforços resultantes
do seu peso próprio e das forças que lhe estão aplicadas,
nomeadamente:
 Tracção
 Acção do vento
 Peso
Aquando do dimensionamento dos apoios será necessário também
dimensionar convenientemente os maciços de fundação de modo a
que, sob efeito das solicitações máximas a que forem sujeitos, não se
verifiquem aumentos perigosos das flechas dos condutores e não se dê
o derrubamento dos apoios.
Os cálculo a efectuar não têm como principal objectivo obter as
dimensões dos maciços, mas sim verificar a estabilidade dos maciços
com dimensões já pré-definidas pelos fabricantes. No entanto a
implementação dos maciços de fundação deverá ter em conta
determinados critérios, sendo eles:
 A natureza dos terrenos;
 A função do apoio;
27

 Os esforços envolvidos;
 A altura do apoio.

Independentemente da sua constituição ou configuração, os isoladores
devem estar suficientemente dimensionados para resistir aos esforços
mecânicos actuantes, nomeadamente a acção do vento sobre os
próprios isoladores e os esforços transmitidos pelos condutores (peso
próprio, resultante da acção do vento e tensão mecânica de tracção).
Como requisito mecânico, a cláusula 10.7/PT.1 da EN50341-3-17 impõe
que cadeias de isoladores devem ter uma carga mínima de ruptura
mecânica ou electromecânica pelo menos igual a tracção de ruptura
dos condutores.
O nível de isolamento adoptado é definido pela tensão suportada por
um isolador sob chuva, durante um minuto e a frequência de 50 Hz. A
tensão de contornamento sob chuva dos isoladores, deverá ser superior
pelo menos em 10% a respectiva tensão de ensaio e deve ser pelo
menos 4 vezes maior que a tensão simples da linha aérea, pois as
máximas sobre tensões de manobra numa rede não ultrapassarão
cerca de 3 a 3,5 vezes a respectiva tensão simples.
Em redes trifásicas a tensão de contornamento sob chuva Uch não
deverá ser inferior a:
 (
√
√
) [ ]
Em que Um é a tensão mais elevada.
Define-se grau de isolamento pela relação entre o comprimento da
linha de fuga de uma cadeia de isoladores e a tensão da linha. O
comprimento da linha de fuga de um isolador mede-se sobre a sua
superfície, e geralmente encontra-se indicado na tabela das suas
características electromecânicas.

Na tabela 1 abaixo indicam-se os valores mínimos da linha de fuga para
cadeias de isoladores consoante o nível de poluição das regiões
atravessadas por linhas.
28


Linha de fuga específica mínima em função do nível de poluição da
região atravessada pela linha.

Tabela 1 valores de linha de fuga especifica minima

Quando os isoladores falham na suafunção de não permitir a
passagem de corrente dos condutores aos apoios, é geralmente devido
aos seguintes fenómenos:
 Condutividade através da massa dos isoladores–com os materiais
actualmente utilizados no fabrico de isoladores, insignificante a
corrente eléctrica devida a este fenómeno;
 Condutividade superficial – está associada a acumulação de
humidade, poeiras e depósitos salinos (se perto do mar) a
superfície dos isoladores. É possível atenuar este fenómeno,
conferindo aos isoladores formas e dimensões adequadas de
modo a aumentar os comprimentos das linhas de fuga;
 Perfuração da massa do isolador – resulta da presença de
impurezas no seio da massa do isolador;
 Descarga disruptiva – resulta do estabelecimento de um arco
eléctrico entre ocondutor e o apoio, através do ar que os separa,
cuja rigidez dieléctrica, em determinadas situações não é
suficiente para evitá-lo. O afastamento conveniente dos
condutores e apoios é um modo de evitar este fenómeno.
5.5. Apoios
Os apoios desempenham dupla função nas linhas aéreas de
transmissão:
29

 Proporcionam os pontos de fixação dos cabos condutores,
garantindo as distâncias de segurança entre condutores, entre
condutores e o próprio apoio e entre oscondutores e o solo e
obstáculos diversos no trajecto da linha;
 “Amarram” as linhas ao terreno através das suas fundações,
transmitindo ao terreno as forças resultantes de todas as
solicitações a que são submetidas aos elementos dos apoios.
Nas linhas aéreas de alta tensão são utilizados apoios metálicos e/ou
apoios de betão.
Os apoios metálicos apresentam a vantagem de poderem ser
transportados divididos em partes, sendo montados e aparafusados no
local, o que facilita a sua colocação principalmente em locais de difícil
acesso. No entanto, são apoios com uma base de grande dimensão,
tanto maior quanto maior a altura do apoio e tem um preço elevado
relativamente aos de betão. Estes últimos, ocupam menos espaço no
solo, facilitando a sua aceitação pelos proprietários dos terrenos onde
são implantados e além disso são mais baratos. A sua desvantagem
prende-se com a maior dificuldade no seu transporte (já montados) e
tornando muito difícil ou mesmo impossível a sua implantação em locais
de difícil acesso.
Os apoios, no que diz respeito a sua função, podem ser de:
 Alinhamento;
 Ângulo;
 Reforço em alinhamento;
 Reforço em ângulo;
 Derivação em alinhamento;
 Derivação em ângulo;
 Reforço em derivação em alinhamento;
 Reforço em derivação em ângulo;
 Fim de linha.
30

5.6. Fundações:
Como já referido, e através das fundações que são transmitidos ao solo
os esforços resultantes de todas as solicitações exteriores que lhe estão
aplicadas. Assim, o maciço da fundação deve ser dimensionado de
modo que, sob o efeito das solicitações máximas a que possa vir a ser
submetida, não ocorram aumentos perigosos da flecha dos condutores
e muito menos o derrubamento do apoio.
Os critérios para o dimensionamento do maciço de fundação são:
 Natureza dos terrenos;
 Nível de responsabilidade da linha;
 Função do apoio;
 Esforços envolvidos;
 Altura do apoio.
As fundações poderão constituir, um maciço único ou então dois ou
quatro maciços separados de acordo com o apoio a que se destinam.
As fundações constituídas por dois ou quatro maciços independentes,
sendo as mais comuns para os postes de linhas de alta tensão, são
dimensionados pelo método do terreno deslizante.
As características do terreno nos locais de implantação das fundações
têm assim, influência no seu dimensionamento. Assim, um factor que
caracteriza cada terreno e o seu coeficiente de compressibilidade, que
traduz o esforço necessário, em da N, para enterrar de1 cm, uma placa
com 1 cm2 de área de superfície.
Na tabela 2 são indicados valores habituais do coeficiente de
compressibilidade a 2m de profundidade para terrenos de diferente
natureza e composição.
31


Tabela 2 coeficiente de compressibilidade a 2m de profundidade
consoante o tipo de terreno.

O cálculo deverá conduzir a satisfação das seguintes condições:
 As fundações de blocos separados, onde as cargas
predominantes são verticais de compressão ou arrancamento,
devem ser dimensionadas para resistir pelo menos a 1,5 vezes as
cargas não acidentais de projecto resultantes dos apoios e 1,25
vezes as cargas acidentais resultantes dos apoios;
 As fundações e bloco único onde a carga predominante e o
momento, devem ser projectadas para que a inclinação máxima
do eixo longitudinalseja de 1%.

O cálculo do dimensionamento das fundações não será aqui objecto
de maior pormenorização, uma vez que não é geralmente realizado
pelo projectista, sendo que as dimensões das fundações vem já
especificadas para o respectivo apoio a que se destinam no catálogo
do fabricante.
5.7. Geometria das linhas
Considerando os condutores das linhas aéreas homogéneos,
perfeitamente flexíveis e inextensíveis, quando suspensos por dois dos
seus pontos, apresentam como curva de equilíbrio a catenária. Trata-se,
no entanto, de uma aproximação. Na realidade, os condutores não são
perfeitamente flexíveis, são elasticamente deformáveis e encontram-se
32

sob acção de ventos irregulares, que lhes conferem uma dupla
curvatura e movimento. De acordo com a topologia do terreno os vãos
poderão ser classificados como vãos em declive ou vãos em
patamares. Nas subsecções seguintes é apresentada uma breve
descrição de cada um destes vãos.


Figura 3: vão em declive.
5.8. Vãos em patamar
Um vão em patamar possui uma geometria representada pela figura
abaixo.

Figura 4: vão em patamar.
5.9. Distâncias regulamentadas
Os condutores são estabelecidos de modo a não serem atingíveis, sem
meios especiais, de quaisquer lugares acessíveis a pessoas. Sobre este
será observado o disposto no Regulamento de segurança de linhas
eléctricas de alta tensão (RSLEAT), onde se definem distâncias mínimas,
dos condutores aos edifícios, ao solo, estradas, etc., que determinarão a
altura dos apoios.
Em relação às distâncias de segurança, particularmente aos obstáculos
situados por baixo dos cabos (solo, árvores, edifícios, estradas, etc.)
deve dizer-se que estas são avaliadas para a situação regulamentar de
flecha máxima.
33


As distâncias obtidas vão condicionar a escolha da altura dos apoios
de uma linha. Desta forma, tivemos em atenção as distâncias mínimas,
descritas no R.S.L.E.A.T
5.10. Distância ao solo
A distância dos condutores ao solo é determinada através da expressão
apresentada no artigo 27° do regulamento. Este artigo define que a
distância ao solo dos condutores, na condição de flecha máxima,
desviados ou não pelo vento, não deverá ser inferior ao resultado dado
pela expressão:


Em que U, em Quilovolts, é a tensão nominal da linha
5.11. Amortecedores ou vibradores
Considera-se aqui os problemas de fadiga causada por vibrações
eólicas sobre os fios dos cabos, uma vez que este problema não se
coloca em relação aos apoios (estes têm uma frequência própria de
vibração muito baixa).
Apesar das conhecidas características redutoras de danos de fadiga
dos cabos condutores associadas ao uso de pinças de suspensão AGS,
tanto estes como os cabos de guarda estão sujeitos a regimes de
vibrações eólicas, que exigem a adopção de sistemas especiais de
amortecimento das mesmas. Alguns factores determinam o
comportamento dos cabos nestas circunstâncias, nomeadamente:
 As características de inércia (massa) e de elasticidade;
 A tensão mecânica de esticamento, normalmente referenciada
ao EDS (Every Day Stress);
 A geometria dos vãos;
 O regime dos ventos
A modelização matemática deste fenómeno, com a intenção de
produzir resultados generalizáveis a todas as circunstâncias de um
projecto, é bastante complexae uma perspectiva de cálculo caso a
34

caso não é prática. De um modo geral, em função da parametrização
das grandezas acima referidas, são projectados amortecedores, cujas
características de inércia e elásticas permitem o amortecimento num
espectro relativamente largo de frequências na gama das expectáveis.
A geometria de colocação no vão é, geralmente, definida através de
regras empíricas e de uma análise estatística baseada numa
amostragem significativa de ensaios, medidas laboratoriais e
experiência de utilização. Situações excepcionais têm, por vezes, de ser
objecto de análise e tratamento específico, mas serão, para além de
raras, situações de tratamento à posterior, isto é, por medição e análise
do especto de vibrações num vão concreto já existente.
Tendo em conta a larga experiência na aplicação destes
amortecedores e considerando as recomendações dos fabricantes
estes serão colocadas da seguinte forma:
 Para vãos superiores a 500 metros, duas unidades por vão e por
cabo;
 Para vãos entre os 500 e 300 metros, uma unidade por vão e por
cabo.
Os amortecedores que normalmente são colocados são do tipo
Stockbridge, como se pode ver na figura 5.

Fig 5 Amortecedores ou vibradores
5.12 Sinalização aérea
A sinalização aérea da linha pode ser do tipo diurna e nocturna.
As esferas serão colocadas com separação de 30m entre si e
intercaladas nos dois cabos superiores e serão de cor branca e
vermelha ou laranja tal como se pode ver na figura 6.
35


 Fig 6 Esferas de sinalização aérea

5.13. Rede de Terras
A instalação e teste da rede de terras, são realizados de tal modo a que
realize a sua função em qualquer condição e mantenha as tensões de
passo e de toque dentro de níveis aceitáveis.
A rede de terras deve, então, garantir os seguintes requisitos:
 Resistência mecânica e a corrosão;
 Suportar termicamente a maior corrente de defeito possível;
 Evitar danos nos equipamentos;
 Garantir segurança de pessoas;
 Assegurar um determinado nível de fiabilidade da linha.
Os apoios devem ser individualmente ligados à terra por intermédio de
um eléctrodo de terra. Devem ainda ser ligados à terra dos apoios as
estruturas metálicas dos aparelhos de corte ou de manobra. Na base
do apoio, deverá ainda existir, ligada à terra do apoio, uma malha ou
plataforma equipotencial colocada por debaixo do punho de
comando da aparelhagem de corte ou de manobra. A secção mínima
dos condutores de terra e de ligação em cobre será de 16 em
instalação aérea ou de 35 em instalação enterrada. No caso de
condutores de terra e de ligação feitos de outros materiais, deve ser
assegurada uma secção electricamente equivalente. Nos apoios de
betão armado, a armadura longitudinal pode fazer parte do circuito de
terra, se a secção for electricamente adequada.
Quanto as tensões de toque, define-se como a diferença de potencial
entre as mãos e os pés de uma pessoa em contacto com um objecto
ou estrutura energizada. A tensão de passo, e a tensão entre os pés de
uma pessoa perto de um objecto ou estrutura energizada e ligada à
terra.
36

5.14. Fiabilidade de Linhas Aéreas
No que respeita a fiabilidade das linhas aéreas, incluindo todos os seus
elementos constituintes, através de uma abordagem estatística são
considerados três níveis de acordo com o período de retorno das
acções climatéricas como mostra a tabela 3.

Tabela 3 Níveis de fiabilidade
No entanto, o nível de fiabilidade pode ser definido pelos comités
nacionais de cada paísde acordo com a experiência nacional, sendo o
nível aplicado, geralmente, não inferior ao nível 1. No caso português o
nível definido é, em geral, o nível de fiabilidade 3, contudo é permitido
definir níveis inferiores para o caso de linhas temporárias.
5.15. Esquema de substituição das linhas aéreas
 Esquemas de substituição Assimétricos:

 Esquema de substituição simétrico em π:






37

 Esquema de substituição simétrico em T

Fig 7. Esquemas de substituição das linhas aéreas
Onde:
B-susceptância (S)
G-condutância (S)
X-reactância (Ω)
R-Resistência ohmica (Ω)
Caracteristicas
Eléctricas
Resistividade a
20ºC
0.02896 [Ωmm2/m]
Coeficiente de
temperatura de
resistividade
400 x 10-5 -------
Caracteristicas
Mecânicas
Peso especifico a
20ºC
3.47 [Kgf/mm2]
Tensão de ruptura 31 [Kgf/mm2]
Módulo de
elasticidade
7.8 x10-3 [Kgf/mm2]
Coeficiente de
dilatação linear
19 x 10-6 --------

Tabela 4. Características mecânicas do alumínio-aço


38

6. Cálculo dos parâmetros eléctricos das linhas
6.1. Constantes físicas
As linhas de transmissão de energia são caracterizadas pelos seus
parâmetros lineares, isto é, constantes físicas eléctricas por quilometro
de comprimento de linha. Os seus valores dependem das
características físicas da linha como a secção dos condutores,
disposição geométrica dos mesmos, existência ou não de condutores
múltiplos, tipo de isolamento.
Características físicas referentes a uma unidade por km
A resistência de um condutor é dada por:



[ ]
Onde:
ρθ – Resistividade do condutor a uma dada temperatura em Ωmm2/km
l – comprimento do condutor em km,
S – secção do condutor em mm2
Assim a resistência quilométrica da linha:






[ ]
l - Comprimento do condutor
ρθ – Resistividade do condutor a uma temperatura em Ωmm2/km.
S – Secção do condutor em mm2
k- Efeito pelicular do meio (temperatura, etc…)
k - varia de (1,02 a 1,03) para uma frequência de 45 a 50Hz e que varia
a secção do cabo de 50 a 150mm2.
A resistividade do condutor a temperatura θ, é dado pela expressão:
 [ ][ ]
Onde:
39

ρθ – Resistividade do condutor a uma temperatura θ, em Ωmm2/km.
ρ20 – Resistividade do condutor a 200C em Ωmm2/km.
ß – Coeficiente de temperatura da resistividade.
A resistividade a 200C do condutor, assim como o coeficiente de
temperatura de resistividade são dados conhecidos, característicos de
cada condutor.
O valor da resistência eléctrica pode ainda sofrer uma correcção
devido a duas outras influências. Expõe-nas da seguinte forma:
6.2. Efeito pelicular ou de Kelvin
Salvo indicação em contrário, a resistência eléctrica atribuída a um
condutor refere-se a corrente continua. Porêm, quando o condutor é
atravessado por uma corrente alternada, o efeito pelicular (ou efeito
Kelvin) faz aumentar essa resistência, embora para diâmetros de
condutores usuais, este efeito seja pouco significativo.
Existem várias fórmulas empíricas que dão a relação entre os valores de
resistência em corrente alternada a Ra e em corrente continua Rc. Uma
delas diz que, num condutor unifilar a resistência linear em corrente
alternada é dada por:


 Sendo: √




Onde:
d - é o diâmetro do condutor em cm;
ρ - é a resistividade eléctrica do condutor em 25/10Ωmm2/m x 10-3;
f - é a frequência da corrente alternada, em Hz;
 é a permeabilidade magnética relativa do condutor (igual a 1 para
cobre, alumínio erespectivas ligas).

Segundo Lord Rayleigh:






(


)




(


)



40

Onde:
μ – Permeabilidade magnética do condutor.
ω – Frequência angular da corrente alternada (ω=2 ) [rad/s]

E finalmente segundo Still:




√



Onde:
a - é a constante igual a 0,0105 para o cobre e 0,0063 para o alumínio;
D - é o diâmetro do condutor em polegadas (1 polegada = 25,4 mm);
f - é a frequência da corrente alternada.

Os condutores de aluminio-aço funcionam como se fossem tubulares,
dado que a alma de aço não participa na condução de corrente.
Neste tipo de condutores, para as dimensões usuais (secção de
alumínio não superior a 600 mm2) e a frequência de 50 Hz, o aumento
da resistência devido aoefeito pelicular é geralmente inferior a 6%.

ρcu= (18 a 19) Ωmm2/km
ρaço= (100 a 200) Ωmm2/km
ρal= (29 a 30) Ωmm2/km
ρbronze= (19 a 28) Ωmm2/km
ρaldrey= 32,5 Ωmm2/km


Figura 8 – Disposição condutores múltiplos
41

Distância média geométrica:
 √


 √

Onde:
re- raio fictício ou raio equivalente
R- raio da circunferência que passa pelo centro ou pelos centros dos
condutores que constituem a fase.
r- raio do condutor
n- número de condutores por fase
n=1 - fase simples
n=2 - fase dupla
n=3 - fase tripla
n=4 - fase quadrupla
n=1 – fase simples

n=2 – fase dupla






42

n=3 – fase tripla

n=4 – fase quadrupla

Fórmulas do raio fictício:
Fases: re
Simples re=r
Duplas re= √
Triplas re=√


Quadruplas re=√


Para “n” condutores por fase re=√

n-1
Onde: ∆’=∆√


6.3. Perdas magnéticas na alma de aço
Nos condutores de aluminio-aço, cada fio de alumínio comporta-se
com um solenoide de grande passo que produz na alma de aço uma
magnetização alternada. Como as diferentes camadas de fios de
alumínio são alternadamente enroladas num sentido e no outro, se o
condutor tiver duas camadas, o efeito dessa magnetização é quase
43

nulo. Se tiver três camadas, o efeito é sensível, mas ainda pequeno, não
excedendo 2 a 3% o aumento da resistência aparente.
6.4. Coeficiente de auto-indução
O coeficiente de auto-indução para um condutor de uma linha é dado
pela seguinte expressão:
 [


 (


)] [ ]
Onde:
µ - é a permeabilidade magnética do condutor (toma o valor 1 para
condutores de cobre, alumínio, ligas de alumínio e cabos de aluminio-
aço ou toma o valor 200 para condutores de aço galvanizado).
n – número de condutores por fase,
D – distância equivalente entre condutores,
 √

re – raio fictício definido por:
sendo:
r – raio do condutor;
n – número de condutores por fase
R – raio da circunferência que passa pelos condutores que formam a
fase;
Fase simples:
 (


) -4
Fase dupla:
 (




√
) -4
Fase tripla:
 (




√ ) -4
44

Fase quadrupla:
 (




√√ ) -4
Para “n” condutores por fases:
 (




√√ ) -4
O coeficiente de auto-indução será ou varia:
[ ]H/km
6.5. Capacidade
A capacidade linear de serviço de um condutor de linha, é por
definição a carga capacitiva electrostática desse condutor, sobre um
comprimento unitário, e a diferença de potencial existente, em cada
instante entre o condutor e a terra, quando os condutores respectivos
são sujeitos a um sistema polifásico simétrico de diferenças de potencial
em relação a essa terra.
Em linhas trifásicas a capacidade por fase é dada por:





 (F/km)
Onde:
Dmg – distância média geométrica entre condutores em mm.
 re – raio fictício em mm.
Fase simples:





 (F/km)
Fase duplas:




√
 (F/km)


45

Fase tripla:




√

 (F/km)
Fase quadrupla:




√
 (F/km)
Para “n” condutores por fases:




√
 (F/km)
6.5. Perditância ou condutância (G)
Se o isolamento das linhas fosse perfeito, não haveria nenhuma corrente
entre os condutores e os apoios, nem superficialmente nem através do
isolamento. Neste caso a condutância seria nula. Mas na realidade,
existe uma corrente, ainda que muito pequena porque a resistência do
isolamento não é infinita. A existência de uma corrente de perditância
pode resultar da presença transitória de depósitos condutores a
superfície dos isoladores ou do fenómeno de efeito de coroa. Assim, o
valor da condutância varia com as condições atmosféricas, tipo de
isolamento, número de isoladores na cadeia, apoios por quilometro de
linha e estado da superfície do condutor. Numa linha bem isolada e
com tempo seco a condutância é praticamente nula.

1) Usando a lei de ohm:



2)


 (perditância é o inverso da resistência)
3)





 → (corrente de perdas numa linha trifásica)
4) Perdas de energia:
A perditância é expressa em Siemens (S)
A perditância tem haver com o estado atmosférico

46

N.B.
a) para o tempo seco o valor da perditância é baixo.
b) para o tempo chuvoso o valor da perditância é elevado.
Para linha isolada e tempo seco a perditância será:



 (S/km)
Onde:
P0 – energia perdida em kW/km.
Us – tensão eficaz simples em kV.
Numa linha com mais de 100kV de tensão isolada, a perditância varia
entre 10 10-8 e 30 10-8 S/km.
p- perdas em kW/km para um condutor simples, que é a soma das
perdas parciais seguintes:
pe – perdas por efeito de coroa/corona
pd – perdas por dispersão ao longo da cadeia de isoladores.

U- tensão da fase em relação ao neutro, expresso em kV.
6.7. Fórmula de Peek:
a) Perdas por efeito de coroa/corona:



 √


 ( )

 [kW/km]

Uf e Uc – só valores numéricos.
Em que:
δ = Factor de correcção da densidade do ar, que é função directa da
pressão barométrica e inversamente proporcional a temperatura
absoluta do meio ambiente.




h - pressão barométrica
t - temperatura média em graus célsius
47

f - frequência industrial do sistema [50Hz]
r – raio do condutor
Dmg – distância média geométrica
Uf - tensão de fase
Uc – tensão crítica do efeito de coroa em relação ao neutro.
N.B. A fórmula de peek é válida para período seco e tensões simétricas.
Para casos de assimetria horizontal a fórmula de peek deve ser
multiplicada por 1,06, isso seria relativo aos dois condutores laterais, para
o condutor central multiplica-se por 0,96.

P’
c→Pc 1,06
P’’ →Pc 0,96
Perda média por fase (assimetria)






Em caso de mau tempo a tensão crítica reduz-se o que vai aumentar as
perdas, a redução é superior a 80%.
Quando Uf >Uc nas condições de mau tempo, não é usual a fórmula de
peek. Deverá recorrer a fórmula de Peterson.
6.8. Fórmula de Peterson




(


)


F – função de perdas de coroa que depende da relação Uf , Uc
Para uma linha de 150kV, estimam-se as perdas por dispersão 10W/Km.
Se tivermos mau tempo as perdas aumentarão.



 √






E – intensidade máxima do sistema
6.9. Tensão crítica disruptiva
As perdas por efeito de coroa só tem lugar quando:
48

Uc≤ Un


√
√



em que:
Uc – tensão composta critica eficaz (kV)
29,8 – é o valor em kV por sentido da rigidez dieléctrica do ar a 25ºc de
temperatura e a pressão barométrica de 76cm de coluna de mercúrio,
encontra-se dividido por √2, para se operar com valores eficazes.
mc – coeficiente de rugosidade do condutor, no caso de condutor de
superfície lisa, mc=1.
mc = 0,93 a 0,98, quando os fios são oxidados e rugosos monofásicos.
mc = 0,83 a 0,87 para cabos
mt = coeficiente para ter em conta o efeito que produz a chuva,
fazendo descer o valor de Uc, nas condições atmosféricas de
exploração.
mt = 1 (tempo seco)
mt = 0,8 (tempo chuvoso)
r – raio do condutor em centímetros (cm).
n – números de condutores por cada fase
Dmg – distância entre condutores em centímetros (cm).
re – raio fictício em centímetros (cm)
δ – factor de correcção da densidade do ar, em que:




h – pressão barométrica em centímetros de mercúrio.
t – temperatura do ar em graus celsius (0C).
o cálculo da tensão critica disruptiva considera-se necessário
geralmente apenas para as tensões de serviço superiores a 100kV, uma
vez que para tensões inferiores, a tensão critica
