APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%

Questão 1/10 - Projeto de Componentes Mecânicos
 Ler em voz alta

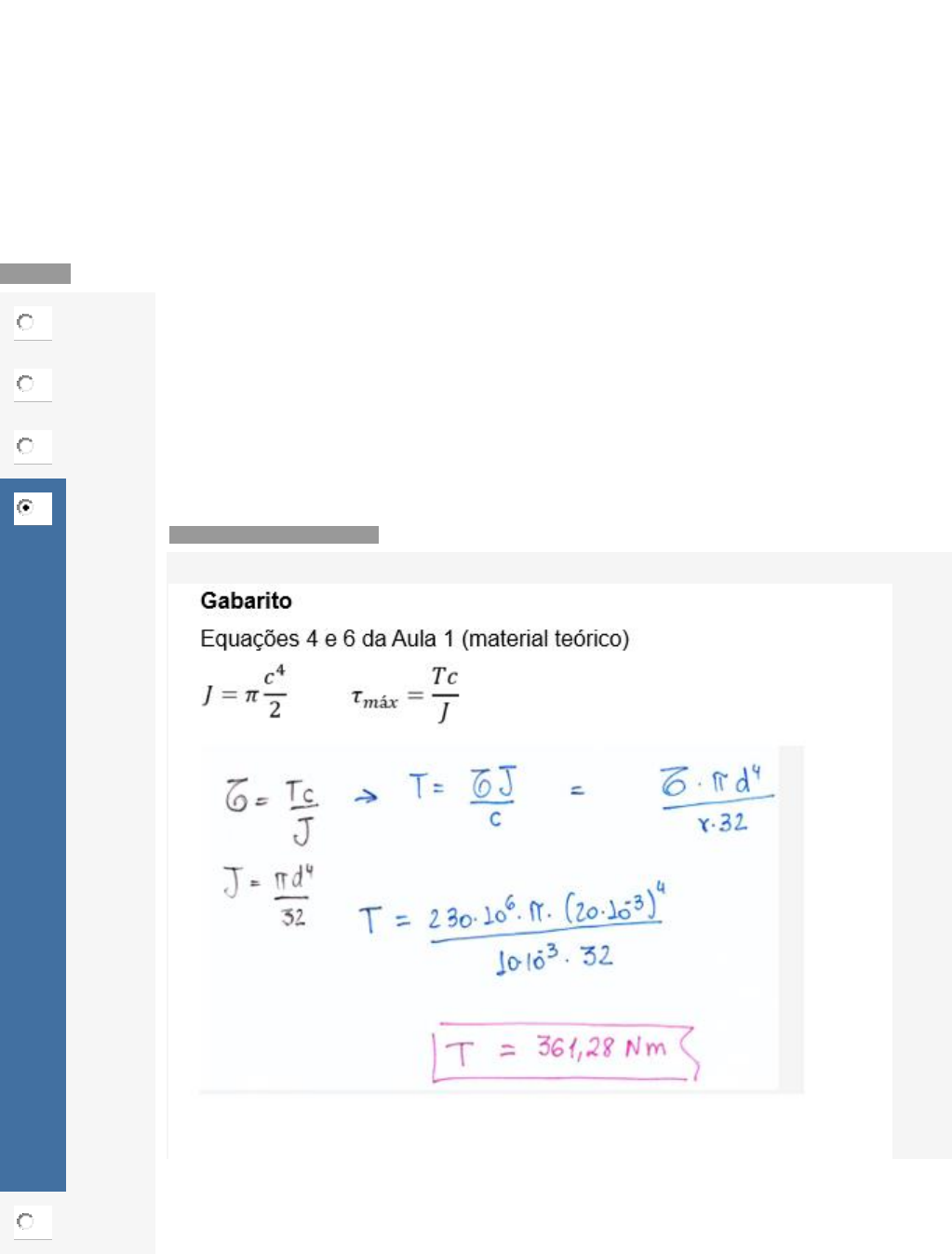

Eixos de transmissão são exemplos característicos de componentes mecânicos submetidos à
carregamentos de torção. Nessas circunstâncias, considerando um eixo de secção circular maciça de
diâmetro 20 mm, qual seria o valor do torque máximo a ser transmitido com segurança? Considerar
uma tensão tangencial admissível de 230 MPa.
(conteúdo da Aula 1 tema 2)
Nota: 10.0

A

179,28 N.m

B

287,28 N.m

C

320 N.m

D

361,28 N.m
Você assinalou essa alternativa (D)
Você acertou!


E

374,32 N.m

Questão 2/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Uma corrente de rolos de passo 12,7 mm deverá trabalhar numa rotação de 600 rpm, transmitindo
potência entre duas rodas dentadas de 21 dentes cada. Para uma distância entre centros de 55 x passo,
javascript:void(0)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%

o comprimento necessário da corrente será de:
(conteúdo da Aula 2 tema 5)
Nota: 10.0

A

L = 12,32 m

B

L = 10,27 m

C

L = 8,27 m

D

L = 1,66 m
Você assinalou essa alternativa (D)
Você acertou!


E

L = 0,98 m

Questão 3/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Uma correia plana de borracha transmite 1200 W de potência à 1200 rpm entre duas polias de diâmetro
150 mm. Para um coeficiente de atrito de 0,32 entre polias e correia, pode-se afirmar que a força no
lado bambo (frouxo) da correia equivale a:
(conteúdo da Aula 2 tema 3)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%

Nota: 10.0

A

F2 = 67,2 N

B

F2 = 73,5 N
Você assinalou essa alternativa (B)
Você acertou!


C

F2 = 126,8 N

D

F2 = 159,4 N

E

F2 = 200,9 N

Questão 4/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Uma viga de seção quadrada 20 x 20 cm suporta um momento fletor máximo de 20 kN.m. Determine
a tensão máxima de flexão.
(conteúdo da Aula 1 tema 3)
Nota: 10.0
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%


A

15 MPa
Você assinalou essa alternativa (A)
Você acertou!


B

20 MPa

C

24 MPa

D

28 MPa

E

33 MPa

Questão 5/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Para a transmissão ilustrada, determine o ângulo de abraçamento da polia movida.
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%




Supor uma distância entre centros de 28 in (1 in = 25,4 mm), onde in é polegada.
(conteúdo da Aula 2 tema 2)
Nota: 10.0

A

170,28°

B

175,49°

C

197,53°

D

204,75°
Você assinalou essa alternativa (D)
Você acertou!


E

213,88°

Questão 6/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Fabricantes de correntes recomendam que, sempre que possível, se trabalhe com um número de
dentes ímpar para as rodas dentadas e um número de elos par, para o caso da corrente. Baseado
nessas premissas, determinada transmissão foi concebida com uma roda dentada motora de 19 dentes
e uma roda dentada movida de 61 dentes. Quantos elos devem ser considerados para essa corrente,
supondo uma distância entre centros equivalente a: 40 x passo da corrente?
(conteúdo da Aula 2 tema 5)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%

Nota: 10.0

A

L = 102 elos

B

L = 106 elos

C

L = 112 elos

D

L = 122 elos
Você assinalou essa alternativa (D)
Você acertou!


E

L = 134 elos

Questão 7/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um pilar de alvenaria deve receber uma carga de compressão de 3,2 tf. Qual o valor da secção
quadrada necessária para suportar o referido carregamento. Supor uma tensão de compressão
admissível de 6 kgf/ cm2 e desprezar o efeito do peso próprio da estrutura.

javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%


Nota: 10.0

A

2,31 cm

B

12,89 cm

C

16,41 cm

D

23,09 cm
Você assinalou essa alternativa (D)
Você acertou!


E

28,35 cm
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%


Questão 8/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
O esforço de torção encontra-se presente na quase totalidade dos casos do projeto de eixos de
transmissão, apesar de se tratar de um esforço característico em outras tantas diversas situações,
como no aperto de parafusos, por exemplo. Analise as seguintes afirmativas sobre a solicitação de
torção, indicando verdadeiro (V) ou falso (F):
( ) A solicitação de torção gera a presença de tensões tangenciais ou cisalhantes sobre a secção
transversal em análise.
( ) O dimensionamento de uma peça à torção contempla o momento polar de inércia da secção
transversal em análise.
( ) A solicitação de torção corresponde a uma combinação dos esforços de tração e compressão.
( ) Assim como no esforço de flexão, as tensões máximas de torção ocorrerão sempre nas
extremidades da secção transversal em análise.
( ) A solicitação de torção ocorre exclusivamente em situações de eixos de transmissão de potência.
(conteúdo da Aula 1 Tema 2)
Nota: 10.0

A

F V V F F

B

F V F V V

C

V V F V F
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: Comentário Letra c: O carregamento de torção caracteriza a presença de tensões
tangenciais sobre a secção transversal em análise, apresentando uma distribuição de tensões linear
ao longo da secção, a qual é máxima nos extremos correspondentes.

D

F F V V F

E

V V F F F

Questão 9/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Três dos principais tipos de solicitação aos quais os componentes mecânicos podem ser submetidos
correspondem aos esforços de tração, compressão e cisalhamento simples. Analise as seguintes
afirmativas sobre esses três tipos de esforços, indicando verdadeiro (V) ou falso (F):
( ) O esforço de compressão gera um aumento de comprimento no elemento considerado.
( ) O esforço de tração gera um aumento de comprimento no elemento considerado.
( ) O esforço de cisalhamento simples gera tensões tangenciais, sendo característico em componentes
mecânicos submetidos à condição de corte.
javascript:void(0)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 100%

( ) Peças submetidas a esforços de tração ou compressão estão sujeitas à condição de tensões
tangenciais.
( ) Peças submetidas a esforços de cisalhamento simples estão sujeitas à condição de tensões normais.
(conteúdo da Aula 1)
Nota: 10.0

A

F V V F F
Você assinalou essa alternativa (A)
Você acertou!
Gabarito: Comentários Letra a: Tração e compressão geram tensões normais, enquanto que
cisalhamento simples gera tensão tangencial no componente em análise. Os esforços de tração e
compressão são simétricos, caracterizando o alongamento ou o encurtamento da peça em análise,
respectivamente.

B

F V F V F

C

V F F F V

D

V F F V V

E

V V F F V

Questão 10/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 200 Nm e a um
momento fletor de 650 Nm. Pode-se afirmar que a tensão principal máxima corresponde a:
(conteúdo da Aula 1 tema 5)
Nota: 10.0

A

127,3 MPa

B

353,2 MPa

C

561,4 MPa

D

729,5 MPa

E

846,7 MPa
Você assinalou essa alternativa (E)
Você acertou!
