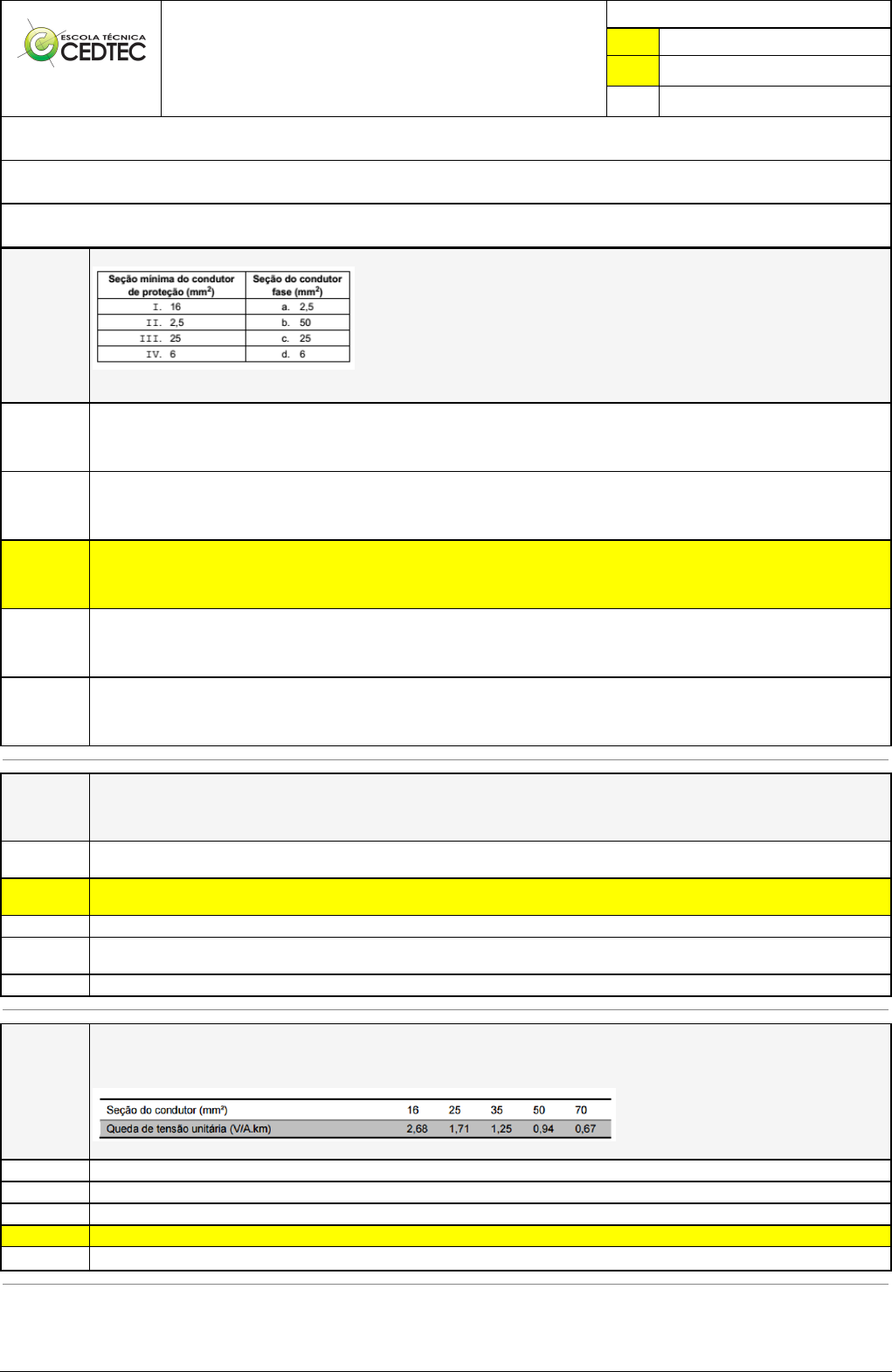

Pincel Atômico - 16/03/2025 11:17:11 1/2
MARCELA
NASCIMENTO SOUTO
Exercício Caminho do Conhecimento - Etapa 8 (21794)
Atividade finalizada em 02/02/2025 13:24:42 (3347458 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
PROJETOS ELÉTRICOS [1029168] - Avaliação com 4 questões, com o peso total de 13,00 pontos [capítulos - 112]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EAD - 02/24 - EAD ELE [113127]
Aluno(a):
91577545 - MARCELA NASCIMENTO SOUTO - Respondeu 3 questões corretas, obtendo um total de 9,75 pontos como nota
[350065_1334
60]
Questão
001
Considere:
Conforme a NBR 5410, a seção mínima do condutor de proteção (PE) em função da seção do condutor fase previamente dimensionado
está, corretamente, relacionada em:
I b
II a
III c
IV d
I d
II a
III b
IV c
X
I c
II a
III b
IV d
I d
II a
III c
IV b
I a
II b
III d
IV c
[350065_1334
49]
Questão
002
Em relação ao processo de dimensionamento de condutores em instalações de baixa tensão, segundo a NBR-5410, assinale a alternativa
CORRETA.
Apenas em casos excepcionais analisados e aprovados pela distribuidora de energia elétrica, a queda de tensão nos circuitos terminais
pode ser superior a 8% em relação à tensão nominal da instalação.
X A seção dos condutores de fase, em circuitos de corrente alternada, e dos condutores vivos, em circuitos de corrente contínua, não deve
ser inferior ao valor pertinente estipulado pelo critério da seção mínima.
Conforme exposto na NBR-5410, quão maior for a temperatura ambiente, maior será o fator de correção para a temperatura.
Para obter a seção transversal dos condutores por meio do critério de capacidade de condução de corrente, é necessário conhecer apenas
a corrente de projeto e o número de condutores carregados no circuito.
Em circuitos monofásicos CA, o condutor neutro pode ter seção diferente do condutor de fase.
[350063_1334
67]
Questão
003
Em um circuito que alimenta um chuveiro monofásico, potência 6600 W e tensão 110 V, possuindo 40 m de comprimento, deseja-se
dimensionar o seu condutor apenas pelo critério da queda de tensão. Admite-se um máximo de queda de tensão de 3%.
O condutor será de PVC, instalado em eletroduto embutido exclusivo para esse circuito, sendo que a queda de tensão unitária, conforme
dados do fabricante, pode ser obtida a partir da tabela a seguir:
A bitola do condutor escolhido deverá ser de:
#70 mm²
#50 mm²
#25 mm²
#16 mm²
X #35 mm²
Pincel Atômico - 16/03/2025 11:17:11 2/2
[350063_1334
35]
Questão
004
Um consumidor industrial, com potência instalada de 1000 kW, apresenta a seguinte curva de carga mensal:
Considerando o período mensal de 720 horas, o fator de carga mensal e o fator de demanda são, respectivamente
0,5 e 0,3.
0,5 e 0,5.
1,0 e 0,5
0,3 e 0,3.
X 0,3 e 0,5.
