ACQF - HIDROLOGIA

Prévia do material em texto

Questão 1
 Estou com dúvida

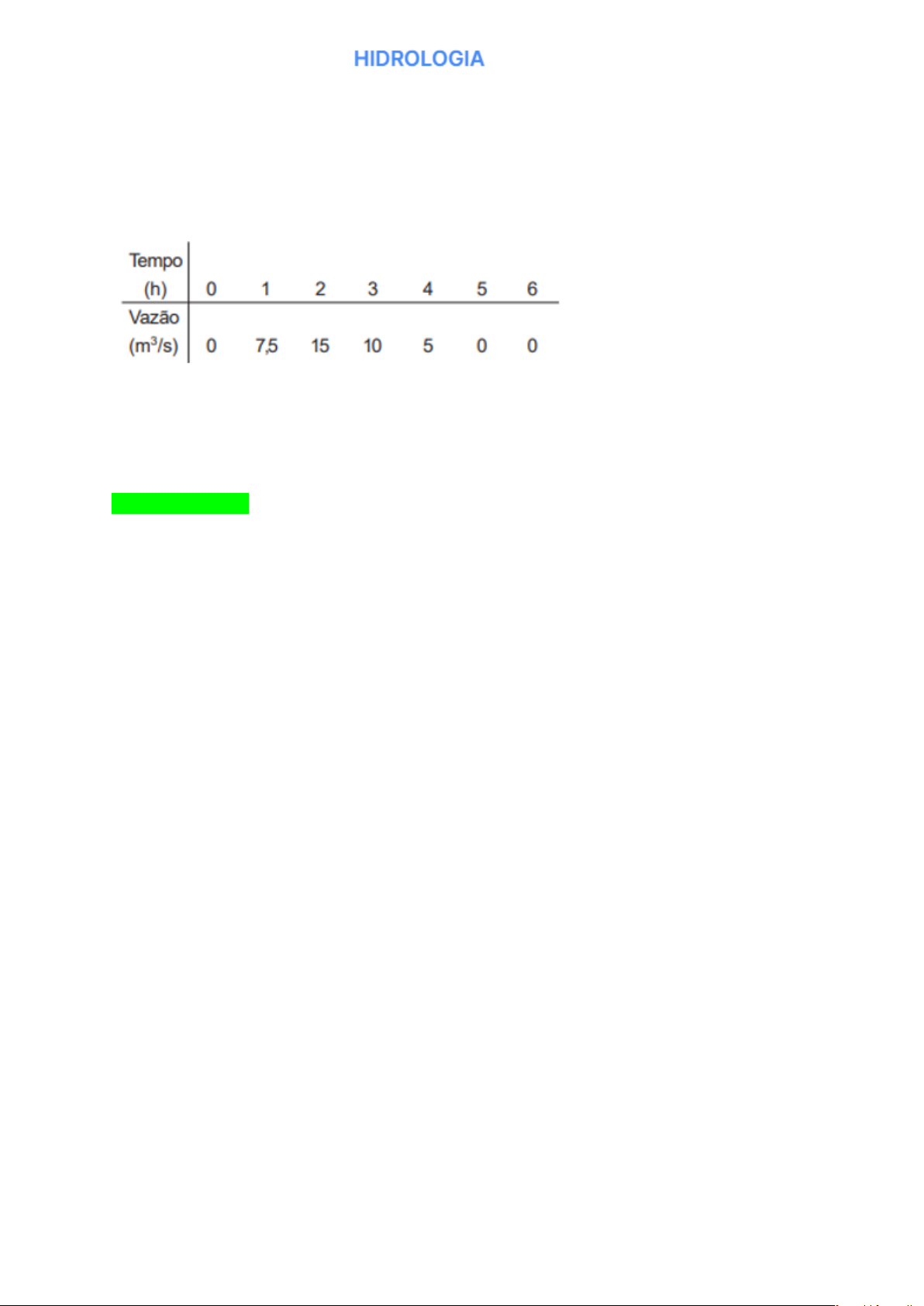

Uma bacia hidrográfica apresenta determinada resposta à ação da chuva com altura de 10mm
e duração de 1h, conforme mostra a seguinte tabela:

Qual a vazão de pico da onda de cheia formada por uma precipitação de 10mm, seguida de
uma precipitação de 20mm, ambas com duração de 1 hora, para esta bacia e em quanto tempo
ocorrerá a vazão de pico?
30 m³/, em 2 horas
40 m³/, em 3 horas
40 m³/, em 2 horas
45 m³/, em 2 horas
45 m³/, em 3 horas

Questão 2
 Estou com dúvida
Com relação a cobertura vegetal e drenagem, análise as seguintes afirmativas:

A remoção da vegetação sobre este solo para a implantação de novos loteamentos, implica na
alteração do fluxo da água, uma vez que ela procura sempre o menor e mais fácil caminho
desde seu ponto de precipitação até seu destino final – geralmente no fundo dos vales, onde se
encontram seus escoadouros naturais, os rios.
PORQUE
A impermeabilização nestes loteamentos reduz da capacidade de absorção das águas
incidentes sobre estas áreas o que provoca um acúmulo destas águas, com velocidades
maiores do que no seu escoamento natural, provocando vários impactos como aparecimento
de erosão no sistema viário, enchentes e outros.

Com relação as afirmativas acima, assinale a opção correta:
Ambas afirmativas estão corretas, mas a segunda não é justificativa da primeira.
Todas as afirmativas estão erradas.
Ambas afirmativas estão corretas, e a segunda é justificativa da primeira.
A primeira afirmativa está correta e a segunda está errada.
A primeira afirmativa está errada e a segunda está correta.

Questão 3
 Estou com dúvida
Drenagem urbana pode ser definida como o conjunto de medidas que tenham por objetivo
minimizar os riscos a que as populações estão sujeitas, diminuir os prejuízos causados por
inundações e possibilitar o desenvolvimento urbano de forma harmônica, articulada e
sustentável (TUCCI, 2000).
Neste contexto, analise as seguintes soluções:

I - Existência de uma política para ocupação do solo urbano, desarticulada com a política de
drenagem ubana.
II - Processo de planejamento que contemple apenas medidas de curto e médio prazo em toda
a bacia.
III - Domínio da tecnologia adequada para planejamento, projeto, construção e operação das
obras.
IV - Organização de campanhas de educação e esclarecimentos da opinião pública.

São soluções eficientes de drenagem urbana, as afirmativas contidas em:
I, III e IV, apenas
I, II e III, apenas
I e III, apenas
III e IV, apenas
II, III e IV, apenas

Questão 4
 Estou com dúvida
Com relação ao Ciclo hidrológico, analise as seguintes afirmativas:

I - É o modelo pelo qual são representados a interdependência e o movimento contínuo da
água nas fases sólidas, líquidas e gasosa.
II - A fase de maior interesse é a gasosa, pois ela é fundamental para previsão das
precipitações.
III - Alterações globais no planeta é uma das causas das mudanças no ciclo hidrológico com
impactos na evaporação, no balanço hídrico e na biodiversidade aquática.

As afirmativas corretas estão contidas em:
I e II, apenas
III, apenas
I e III, apenas
II e III, apenas
I, II e III
Questão 1
 Estou com dúvida
Com relação aos tempos do hidrogama unitário segue os itens a seguir :

I - Tempo de concentração é o tempo quando toda a bacia está contribuindo para o
escoamento superficial da bacia.
II - Tempo de retardo é o intervalo de tempo entre o centro de massa da precipitação e o centro
de gravidade do hidrograma unitário.
III - Tempo de pico é o tempo que incia na metade da duração da precipitação e termina no
tempo da vazão de pico do hidrograma

Com relação ao s três itens acima, pode-se afirmar que :
Somente os itens I e II estão corretos
Somente o item I está correto
O itens I, II e III estão corretos
Somente os itens I e III estão corretos
Somente os itens II e III estão corretos

Questão 2
 Estou com dúvida
Sobre os princípios do hidrograma unitário, leia as afirmativas abaixo:
I – Princípio da Constância do tempo de base: para chuvas de iguais durações, os tempos dos
escoamentos superficiais correspondentes são diferentes;
II - Proporcionalidade de descarga: duas chuvas de diferente duração, mas com volumes de
escoamento iguais, resultam em hidrógrafas cujas ordenadas são proporcionais aos
correspondentes volumes escoados;
III – Princípio da aditividade: precipitações anteriores não influenciam a distribuição no tempo
do escoamento superficial de uma dada chuva. O hidrograma total referente a duas ou mais
chuvas efetivas, é obtido adicionando-se as ordenadas de cada um dos hidrogramas em
tempos correspondentes.
Podemos afirmar :
Apenas a II está correta
Apenas a III está correta
II e III são falsas
I, II e III são corretas
I e II são corretas

Questão 3
 Estou com dúvida
O hidrograma é a denominação dada ao gráfico que relaciona a vazão no tempo. Com relação
ao Hidrograma Unitário analise as seguintes assertivas:

Hidrograma Unitário é o hidrograma resultante de um escoamento superficial unitário gerado
por uma chuva uniforme distribuída sobre a bacia hidrográfica, com intensidade constante
de certa duração.
PORQUE
O Hidrograma Unitário é um dos métodos mais eficazes para determinar a relação entre a
precipitação e o hidrograma resultante, ou transformação da chuva em vazão.

Com relação as assertivas acima, assinale a correta:
A primeira asserção é uma proposição falsa, e a segunda é proposição verdadeira
Ambas as asserções são proposições verdadeiras, mas a segunda não é justificativa da
coerente da primeira.
A primeira asserção é uma proposição verdadeira, e a segunda é proposição falsa
Ambas as asserções são proposições verdadeiras, e a segunda é justificativa da coerente da
primeira
Todas as asserções são proposições falsas

Questão 4
 Estou com dúvida
Determinar a vazão de pico para uma bacia de 50 km², coeficiente de runoff igual a 0,8 e a
seguinte precipitação :
Ás 8:00 hs inicia uma chuva com duração de 20 minutos e a precipitação total igual a 40mm.
Ás 8:30 hs inicia uma chuva com duração de 35 minutos e a precipitação total igual a 30mm
Determine a vazão de pico nesta bacia para a chuva descrita acima ? A seguir é fornecido os
valores do hidrograma unitário para chuvas com precipitação efetiva de 10mm e com duração
de 20 minutos e 35 minutos.

Hidrograma Unitário para uma chuva com duração de 20 minutos
Q (m³/s) 0,00 0,70 1,40 1,00 0,40 0,15 0,00
Tempo
(min)
0 15 30 45 60 75 90

Hidrograma Unitário para uma chuva com duração de 35 minutos
Q (m³/s) 0,00 0,90 1,80 1,25 0,65 0,25 0,00
Tempo
(min)
0 15 30 45 60 75 90

Q = 5,60 m³/s
Q = 7,75 m³/s
Q = 5,36 m³/s
Q = 8,80 m³/s
Q = 11,00 m³/s
Questão 2
 Estou com dúvida
Os dados do hidrograma unitário de uma bacia correspondem à chuva de 1 hora de duração e
altura unitária de 10 mm. Sabendo-se que 47% da chuva precipitada nessa bacia escoa
superficialmente, calcule a vazão máxima produzida pela chuva de 3 horas de duração
distribuídas conforme a figura a seguir:

Q máx = 59,82 m³/s
Q máx = 61,22 m³/s
Q máx = 44,82 m³/s
Q máx = 14,66 m³/s
Q máx = 25,66 m³/s

Questão 3
 Estou com dúvida
Determinar a vazão de pico para uma bacia de 10,5 km², que tem a precipitação igual a 40mm,
sendo o coeficiente de runoff igual a C=0,5 , duração de 15 minutos. A seguir é fornecido o
hidrograma unitário para a referida bacia com duração de 15 minutos e precipitação efetiva de
10mm.

Q (m³/s) 0,00 0,70 1,40 1,60 1,30 1,00 0,80 0,00
Tempo
(min)
0 10 20 30 40 50 60 70

Q = 2,80 m³/s
Q = 3,20 m³/s
Q = 6,40 m³/s
Q = 1,60 m³/s
Q = 5,60 m³/s

Questão 4
 Estou com dúvida
Sobre bacia hidrográfica com precipitação efetiva de 66 mm, com a duração de 1 hora sendo os
dados da vazão medidos na seção do estudo são apresentados na Tabela 1.Para o projeto de
uma galeria é necessário determinar a vazão de pico para uma chuva com precipitação efetiva
de 100mm. Determine a vazão de pico para esta chuva
Tabela 1
Hora Qmedida (m³/s)
08:00 0,00
09:00 2,00
10:00 11,00
11:00 34,00
12:00 50,00
13:00 36,00
14:00 18,00
15:00 8,00
16:00 3,0
17:00 0,00
Vazão de Pico = 16,75 m³/s
Vazão de Pico = 75,76 m³/s
Vazão de Pico = 51,51 m³/s
Vazão de Pico = 34,67 m³/s
Vazão de Pico = 54,54 m³/s
