Exercício de Fixação - Amplificadores múltiplos estágios

Prévia do material em texto

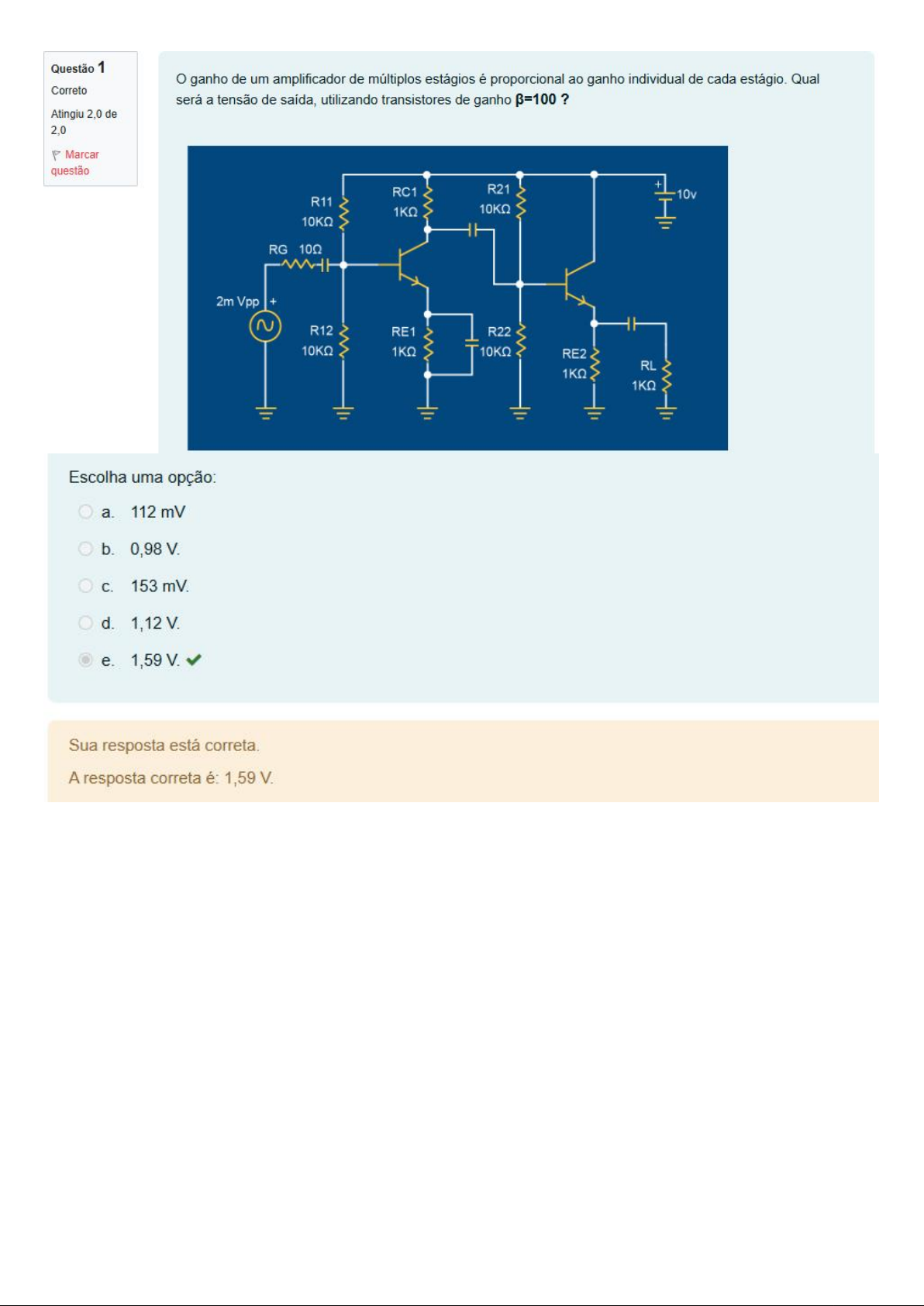

Questão 1 ganho de um amplificador de múltiplos estágios é proporcional ao ganho individual de cada estágio. Qual Correto será a tensão de saída, utilizando transistores de ganho ? Atingiu 2,0 de 2,0 P Marcar questão RC1 R21 10v R11 RG 100 2m Vpp R12 RE1 R22 1KQ RE2 RL 1KQ Escolha uma a. 112 mV b. 0,98 V. C. 153 mV d. 1,12 V. e. 1,59 V. Sua resposta está correta. A resposta correta é: 1,59 V.Questão 2 A análise de defeito requer compreender como corrente e tensão se comportam ao longo do circuito. Correto Determine a queda de tensão nos resistores R11, R12, RC1, RE1. Atingiu 2,0 de 2,0 Marcar questão RC1 R21 10v R11 1KQ RG 100 2m Vpp + R12 RE1 R22 10KQ RE2 RL Escolha uma opção: a. 5V, 5V, 4,3V, b. 10V, 5V, 10V, 4,3V. C. 10V, 5V, 10V, 4,3V. d. 5V, 4,3V. e. 4,3V, 4,3V, 5V, 5V. Sua resposta está correta. A resposta correta é: 5V, 5V, 4,3V, 4,3V.Questão 3 Determine o ganho total do amplificador com múltiplos estágios a seguir. Considere o ganho para Correto ambos os transistores. Atingiu 2,0 de 2,0 Marcar + questão RC1 R21 R1 10v R11 RG 100 1m Vpp + R12 RE1 R22 RL RE2 3.3KO 1KO 1KO Escolha uma opção: a. b. 86. C. d. 150. e. 1.534. Sua resposta está correta. A resposta correta Questão 4 É comum, nos amplificadores, o uso de técnicas de acoplamento para conectar um estágio ao outro e reduzir a Correto interferência nos ajustes individuais de cada um. Quais são as alternativas que representam tipos de Atingiu 2,0 de acoplamento reais e as suas principais vantagens? 2,0 Marcar Escolha uma opção: questão a. Direto (custo), a transformador (casamento de impedâncias), Darlington (ganho de corrente). b. Indireto (custo), capacitivo (filtro CC), Darlington (ganho de tensão). C. Indutivo-capacitivo (ressonância), a transformador (casamento de impedâncias), óptico (isolamento). d. Direto (baixa impedância), indireto (alta óptico (isolamento). e. Direto (isolamento), capacitivo (ressonância), Darlington (ganho de corrente). Sua resposta está correta. A resposta correta é: Indutivo-capacitivo (ressonância), a transformador (casamento de impedâncias), (isolamento).Questão 5 Um amplificador de múltiplos estágios é formado pela ligação de vários amplificadores individuais. Observe Correto o circuito a seguir e identifique quantos estágios existem e qual é o tipo de amplificador em cada um deles. Atingiu 2,0 de 2,0 Marcar questão RC RG Vg R2 R2 RF Escolha uma opção: a. Três estágios, sendo o primeiro base-comum, e os outros dois, b. Dois estágios, sendo ambos emissor-comum. C. Dois estágios, sendo ambos coletor-comum. d. Dois estágios, sendo ambos base-comum. e. Dois estágios, sendo o primeiro base-comum, e o segundo, emissor-comum. Sua resposta está correta. A resposta correta é: Dois estágios, sendo ambos emissor-comum.
