15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 1/12
* Algumas perguntas ainda não avaliadas
PRV - Prova
Entrega 19 mar em 23:59 Pontos 4 Perguntas 12
Disponível 13 mar em 0:00 - 19 mar em 23:59 Limite de tempo 180 Minutos
Histórico de tentativas
Tentativa Tempo Pontuação
MAIS RECENTE Tentativa 1 80 minutos 1 de 4 *
Pontuação deste teste: 1 de 4 *
Enviado 15 mar em 15:26
Esta tentativa levou 80 minutos.
0 / 0,2 ptsPergunta 1

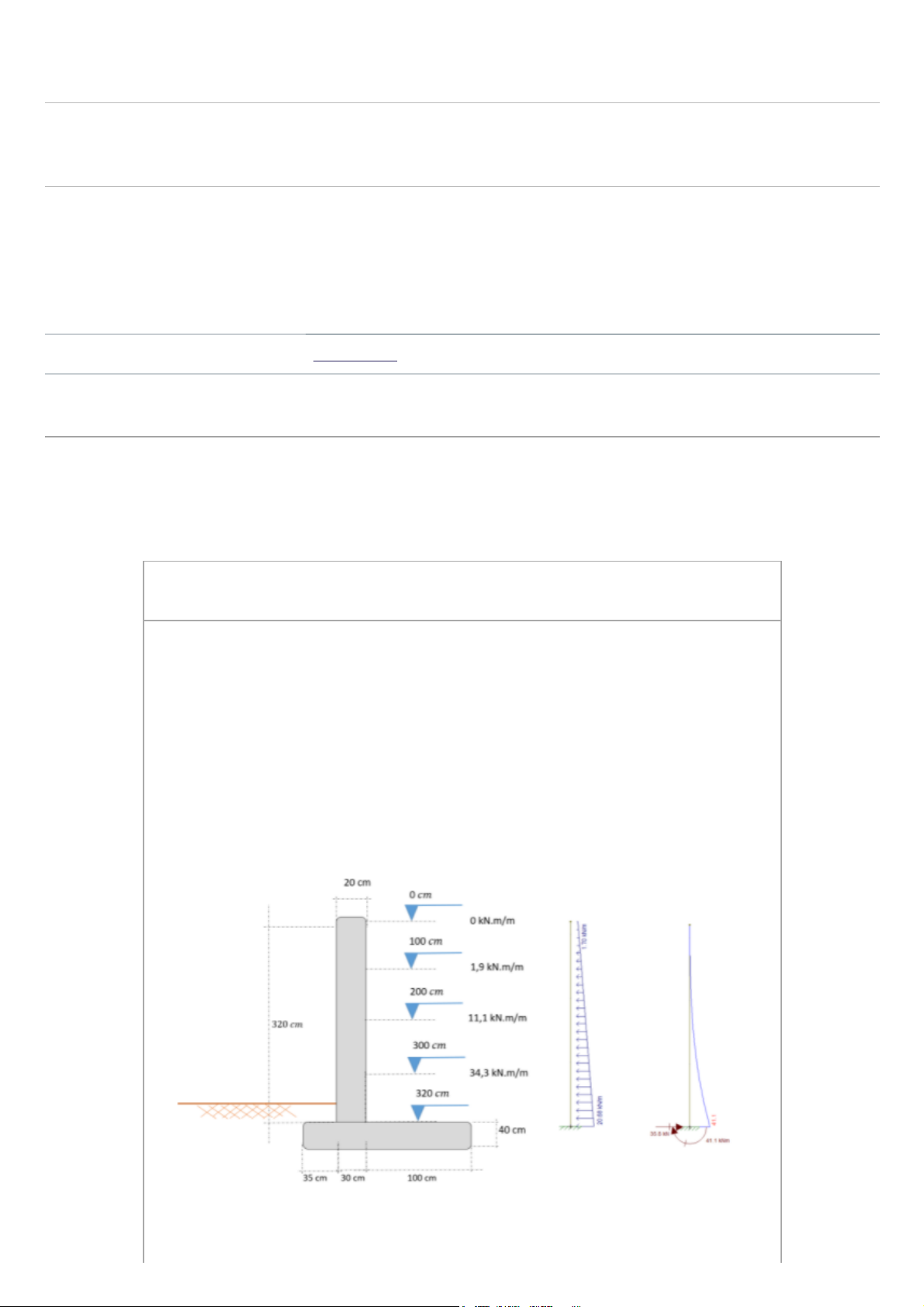

No dimensionamento de muro de arrimo deve-se levar em
consideração as dimensões, ou seja, a realização do pré-
dimensionamento é fundamental para o início das verificações técnicas
e posteriormente a realização do dimensionamento. De tal forma,
determine as armaduras principais, levando em consideração o
diagrama de momento fletor (caracteristico) da figura baixo. Concreto
(C25), aço CA50, cobrimento de 3 cm.
https://ucaead.instructure.com/courses/61061/quizzes/124887/history?version=1
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 2/12

 ocê respondeuocê respondeu

 esposta corretaesposta correta

0 / 0,2 ptsPergunta 2
Os projetos de escada devem oferecer segurança e qualidade ao
usuário, desta forma, é necessário que o projetista elabore um
levantamento de carga real e espessura adequada para seu
dimensionamento.
Determinar as armaduras principais para uma escada, conforme a
figura abaixo. Considere o diagrama de momento fletor abaixo. Será
considerado o concreto C25 e o aço CA-50, cobrimento de 2,5 cm.
 Vão principal com 2,20 cm²; vão secundário 2,96 cm².
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 3/12
 Vão principal com 1,5 cm²; vão secundário 1,5 cm². ocê respondeuocê respondeu
 Vão principal com 2,96 cm²; vão secundário 3,96 cm².
 Vão principal com 3,96 cm²; vão secundário 2,20 cm².
 Vão principal com 2,96 cm²; vão secundário 2,20 cm² esposta corretaesposta correta
0,2 / 0,2 ptsPergunta 3
Os reservatórios são elementos utilizados para abastecimento,
compostos por um conjunto de placas ou lajes interligadas, a ligação
entre as paredes e o fundo é um dos pontos mais importantes da
estrutura, sabendo de tal condição. Explicar de forma sucinta a função
das mísulas nos reservatórios ?

As ligações entre as paredes e entre estas e o fundo devem possuir
mísulas, para aumentar o grau de engastamento entre as placas,
reduzir os riscos de fissuração, porém dificulta a aplicação da
impermeabilização, levando em alguns casos sua não execução.

As ligações entre as paredes e entre estas e o fundo devem possuir
mísulas, para aumentar o grau de engastamento entre as placas,
reduzir os riscos de fissuração e facilitar a aplicação da
impermeabilização.
Correto!Correto!

A mísula deve ter ligação somente entre paredes e fundo, para
aumentar o grau de engastamento entre as placas, reduzir os riscos de
fissuração e facilitar a aplicação da impermeabilização.

As ligações entre as paredes e entre estas e o fundo devem possuir
mísulas, para reduzir o grau de engastamento entre as placas, reduzir
os riscos de fissuração e facilitar a aplicação da impermeabilização.
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 4/12

As ligações entre as paredes e entre estas e o fundo não precisam
possuir mísulas, pois sua colocação contribui aumentar o grau de
engastamento entre as placas, aumentando o consumo de armadura.
0 / 0,2 ptsPergunta 4
Podemos entender que uma viga de concreto protendido estará sujeita
à ação de esforços cortantes, bem como a existências de parcelas
resistente em seu dimensionamento. Pede-se para verificar a viga da
figura abaixo, segundo a redução do esforço cortante solicitante,
considerando a projeção da força de protensão na sua direção. Sabe-
se que o carregamento permanente atuante é de g=7,2 kN/m
submetida a uma carga acidental de 15 kN/m, onde a viga é solicitada
por uma força de protensão de 460 kN, ângulo de inclinação médio
=3 .0
 Vd= 220,12 kN
 Vd=89,29 kN ocê respondeuocê respondeu
 Vd=244,2 kN
 Vd=285,69 kN
 Vd=268 kN esposta corretaesposta correta
0,2 / 0,2 ptsPergunta 5
Quando o elemento protendido se encontra em condição de serviço e
não fissurado a estrutura é considerada trabalhando em regime
elástico, e são duas as situações críticas geralmente consideradas.
Diante de tal condição, explique as duas condições críticas a serem
consideradas.
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 5/12

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o peso próprio da peça; b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os excepcionais (w) os variáveis (q).

As duas condições críticas a serem consideradas são: a)Tensões no
concreto com a peça trabalhando em serviço: além da força de
protensão, de modo geral o único carregamento que atua é o peso
próprio da peça; b)Tensões no concreto no instante da transferência da
protensão para a peça: além da força de protensão, os carregamentos
que atuam são os permanentes (g) e os variáveis (q)

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o carregamento variável (q); b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os permanentes (g).

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o peso próprio da peça; b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os permanentes (g) e os variáveis (q).
Correto!Correto!

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o peso próprio da peça; b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os permanentes (g) e os variáveis (q), desconsiderando
o peso próprio.
0,2 / 0,2 ptsPergunta 6
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 6/12
A queda de tensão que ocorre na armadura ativa se deve ao fato da
armadura sofrer diferentes perdas ao longo da vida útil da peça, de tal
forma, que quando somadas temos a chamada perda de protensão
total, que por sua vez deve ser calculada, para poder prever a força de
protensão efetiva final, atuante no elemento estrutural. Para tal, defina
as perdas individuais que ocorrem no elemento estrutural.

Podemos definir como perdas individuais: Escorregamento na
ancoragem; Relaxação da armadura; Encurtamento elástico inicial do
concreto; Retração do concreto; Fluência no aço; Atrito entre a bainha
e o aço de protensão, especialmente em cabos curvos, que por sua
vez diminui a tensão aplicada no aço.

Podemos definir como perdas individuais: Escorregamento na
ancoragem; Relaxação da armadura; Encurtamento elástico inicial do
concreto; Retração do concreto; Fluência do concreto; deslizamento
entre a bainha e o aço de protensão, especialmente em cabos retos,
que porsua vez diminui a tensão aplicada no aço.

Podemos definir como perdas individuais: Escorregamento da
armadura dentro da bainha; Relaxação da armadura; Encurtamento
elástico inicial do concreto; Retração do concreto; Fluência do
concreto; Atrito entre a bainha e o aço de protensão, especialmente em
cabos curvos, que por sua vez diminui a tensão aplicada no aço.

Podemos definir como perdas individuais: Escorregamento na
ancoragem; Relaxação da armadura; Encurtamento elástico inicial do
concreto; Retração do concreto; Fluência do concreto; Atrito entre a
bainha e o aço de protensão, especialmente em cabos curvos, que por
sua vez diminui a tensão aplicada no aço.
Correto!Correto!

Podemos definir como perdas individuais: Escorregamento na
ancoragem; Relaxação da armadura; Encurtamento elástico inicial do
concreto; Retração do concreto; Fluência do concreto; Atrito entre a
bainha e o aço de protensão, especialmente em cabos retos, que por
sua vez diminui a tensão aplicada no aço.
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 7/12
0,2 / 0,2 ptsPergunta 7
Diversas são as circunstâncias que podem acarretar a formação de
fissuras e flechas em uma estrutura, fator que entendemos como:
Estado de segurança da edificação . Diante disso, destaque de forma
sucinta a concepção que o projetista deve ter em projeto, quanto ao
dimensionamento e análise do comportamento das fissuras e flechas
?

Trata-se de dois aspectos da segurança que são caracterizados como
situações limites. A segurança da estrutura contra o colapso, relaciona-
se ao chamado Estado-Limite Serviço (ELS) onde os elementos
estruturais são dimensionados, e a segurança dos usuários na
utilização da estrutura, que está vinculado ao Estado-Limite Último
(ELU).

Trata-se de dois aspectos da segurança que são caracterizados como
situações limites. A segurança da estrutura contra o colapso, relaciona-
se ao chamado Estado-Limite Último (ELU) onde os elementos
estruturais são dimensionados, e a segurança dos usuários na
utilização da estrutura, que está vinculado ao Estado-Limite de Serviço
(ELS).
Correto!Correto!

Trata-se de dois aspectos da segurança que são caracterizados como
situações limites. A segurança da estrutura contra o colapso, relaciona-
se ao chamado Estado-Limite de colapso (ELC) onde os elementos
estruturais são dimensionados, e a segurança dos usuários na
utilização da estrutura, que está vinculado ao Estado-Limite de Serviço
(ELS).

Trata-se de dois aspectos da segurança que são caracterizados como
situações limites. A segurança da estrutura no estado de segurança do
usuário, relaciona-se ao chamado Estado-Limite Último (ELU) onde os
elementos estruturais são dimensionados, segurança da estrutura
contra o colapso, que está vinculado ao Estado-Limite de Serviço
(ELS).
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 8/12

Trata-se de dois aspectos da segurança que são caracterizados como
situações limites. A segurança da estrutura contra o colapso, relaciona-
se ao chamado Estado-Limite Último (ELU) onde os elementos
estruturais são dimensionados, e a segurança dos usuários na
utilização da estrutura, que está vinculado ao Estado-Limite de flecha
(ELF).
0 / 0,2 ptsPergunta 8
Os blocos são estruturas de volume usadas para transmitir às estacas
e aos tubulões as cargas da superestrutura, podendo ter sua aplicação
em residências pequenas e grandes. Desta forma, determine as
medidas de um bloco sobre uma estaca (Pilar de uma casa térrea)
diâmetro da estaca fe = 20 cm, a estaca adentra 5 cm no bloco. O
pilar tem seção transversal de (15 x 30).

Dimensão em planta (60 x 60) cm; Altura útil do bloco:d=24 cm; altura
total do bloco: H=24 cm

Dimensão em planta (40 x 40) cm; Altura útil do bloco:d=24 cm; altura
total do bloco: H=30 cm
esposta corretaesposta correta

Dimensão em planta (20 x 20) cm; Altura útil do bloco:d=24 cm; altura
total do bloco: H=30 cm
ocê respondeuocê respondeu

Dimensão em planta (40 x 40) cm; Altura útil do bloco:d=14 cm; altura
total do bloco: H=20 cm

Dimensão em planta (50 x 50) cm; Altura útil do bloco:d=30 cm; altura
total do bloco: H=30 cm
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 9/12
0 / 0,2 ptsPergunta 9
Sobre a traçado de cabos de protensão, podemos apontar que a
armadura de protensão (atviva) atribui comportamentos favoráveis ao
elemento estrutural, tais comportarmos estará vinculado com seu
posicionamento. Analise a figura abaixo e descreva de forma sucinta o
significado do posicionamento do cabo na viga em função dos
diagramas de tensões normais:

Considerando um cabo de protensão retilíneo com seu posicionamento
passando pelo eixo baricêntrico da viga, que por sua vez gera tensões
desuniforme de compressão, que irá combater com as tensões de
tração produzidas pelo carregamento externo, resultando em
configurações desfavoravel para o elemento estrutural.

Considerando um cabo de protensão retilíneo com seu posicionamento
passando fora do núcleo da viga, que por sua vez gera tensões
uniformes de compressão, que irá combater com as tensões de tração
produzidas pelo carregamento externo, resultando em configurações
favoráveis para o elemento estrutural.

Considerando um cabo de protensão retilíneo com seu posicionamento
passando pelo eixo baricêntrico da viga, que por sua vez gera tensões
uniformes de compressão, que irá combater com as tensões de tração
produzidas pelo carregamento externo, resultando em configurações
favoráveis para o elemento estrutural.
esposta corretaesposta correta
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 10/12

Considerando um cabo de protensão retilíneo com seu
posicionamento passando pelo eixo baricêntrico da viga, que por sua
vez gera tensões uniformes de tração, que irá combater com as
tensões de compressão produzidas pelo carregamento externo,
resultando em configurações favoráveis para o elemento estrutural.
ocê respondeuocê respondeu

Considerando um cabo de protensão retilíneo com seu posicionamento
passando próximo ao eixo baricêntrico da viga, que por sua vez gera
tensões uniformes de compressão, que irá combater com as tensões
de tração produzidas pelo carregamento externo, resultando em
configurações favoráveis para o elemento estrutural.
0,2 / 0,2 ptsPergunta 10
Podemos observar que as perdas de protensão estão vinculadas ao
concreto protendido e ao aço, e são instantâneas ou dependentes do
tempo, considerando a ocorrências de perdas no elemento estrutural,
ilustre quais sãos as perdas instantâneas e as que dependentes do
tempo.

Dentro do grupo das perdas instantâneas, temos: Encurtamento
elástico inicial; atrito; Escorregamento na ancoragem. Para o grupo das
perdas que dependem do tempo, temos: Retração; Fluência;
Relaxação do aço; Encurtamento elástico final.

Dentro do grupo das perdas instantâneas, temos: Encurtamento
elástico inicial; Fluência; atrito; Escorregamento na ancoragem. Para o
grupo das perdas que dependem do tempo, temos: Retração;
Relaxação do aço.

Dentro do grupo das perdas instantâneas, temos: Encurtamento
elástico inicial; Fluência; atrito. Para o grupo das perdas que dependem
do tempo, temos: Retração; Escorregamento na ancoragem;
Relaxação do aço; Encurtamento elástico final.
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 11/12

Dentro do grupo das perdas instantâneas, temos: Encurtamento
elástico inicial; Fluência; atrito; Escorregamento na ancoragem. Para o
grupo das perdas que dependem do tempo, temos: Retração;
Relaxação do aço; Encurtamento elásticofinal.

Dentro do grupo das perdas instantâneas, temos: Encurtamento
elástico inicial; atrito; Escorregamento na ancoragem. Para o grupo das
perdas que dependem do tempo, temos: Retração; Fluência;
Relaxação do aço.
Correto!Correto!
Não avaliado ainda / 1 ptsPergunta 11
Sua Resposta:
Os reservatórios de concreto armado podem ser entendidos como a
composição diversas placas ou lajes. O dimensionamento dessas
estruturas necessita do entendimento d diversos aspectos, entre eles a
sua interação com o solo. Nesse sentido, esclareça a importância da
recomendação normativa NBR 5626 (1998) para reservatórios
destinados a abrigar água potável.
Segundo a NBR 5626 (1998) em seu item 5.2.4.8 os reservatórios para
água potável não devem ser apoiados diretamente no solo ou quando
enterrados, não devem ter contato direto com o solo, evita-se, assim, a
contaminação proveniente do solo. Em casos em que é impossível
atender tal exigência, procura-se executá-los dentro de um
compartimento com distância entre as faces externas e as faces
internas do reservatórios deve estar a 60cm do compartimento.
Geralmente os reservatórios se apoiam nos pilares do edifício, ou
quando estão nonível do terreno apoiam-se em vigas baldrames. Uma
vez definido o volume de água a ser reservado no reservatório e
considerando a folga necessária para instalação de bóias e da
tubulação de descarga de segurança, determinam-se as dimensões do
reservatório, limitando-se usualmente sua altura a cerca de 2 metros a
2,5 metros (VASCONCELOS, 1998).
É importante destacar que a altura desses reservatórios não deve
ultrapassar 3m, evitando esforços exagerados nas lajes de fundo.
Quando a altura do reservatório ultrapassa 3 m é necessário realizar
15/03/23, 15:28 PRV - Prova: 2023A - Estruturas de Concreto Armado II (61061) - Eng. Civil
https://ucaead.instructure.com/courses/61061/quizzes/124887 12/12
análises por meio de modelos numéricos (elementos finitos), obtendo,
assim, uma melhor interpretação do comportamento do reservatório.
Não avaliado ainda / 1 ptsPergunta 12
Sua Resposta:
ão respondidaão respondida
As vigas confeccionadas com concreto protendido estão submetidos,
entre outros esforços à ação das forças cortantes e que pode ocorrer a
redução desse tipo de esforço por ação da força de protensão na sua
direção. Nesse sentido, considere uma viga com carga total
(permanente e acidental) de 40 kN/m uniformemente distribuída em
um vão de 22 m e calcule a cortante total, considerando o alívio.
Considere a força de protensão de 500kN e o ângulo de inclinação
médio = 2.
Pontuação do teste: 1 de 4
