Eletricidade III - SG - AUT
Aluno (a): Mellanie Kalianny Paiva Martins
Data: 21/ 03 / 2025__.
Avaliação Final
INSTRUÇÕES:
· Esta Avaliação contém questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· As respostas devem ser digitadas abaixo de cada pergunta.
· Ao terminar, grave o arquivo com o nome Avaliação Pesquisa/Prática.
· Envio o arquivo pelo sistema.
Considere um circuito RLC em paralelo alimentado por uma fonte de corrente alternada com frequência de 50 Hz e uma tensão de pico de 220 V. Os valores dos componentes são:
· Resistor R=100 Ω
· Indutor L=100 mH
· Capacitor C=10 μF
1. Calcule a reatância indutiva (XL​) e a reatância capacitiva (XC​) do circuito.
2. Determine a impedância total (Z total) do circuito e a corrente de pico (I pico​).
3. Calcule a tensão de pico sobre o resistor (VR, pico), a tensão de pico sobre o indutor (VL, pico), e a tensão de pico sobre o capacitor (VC, pico).
4. Encontre o fator de potência (FP) e o ângulo de fase (ϕ) entre a tensão da fonte e a corrente total no circuito.

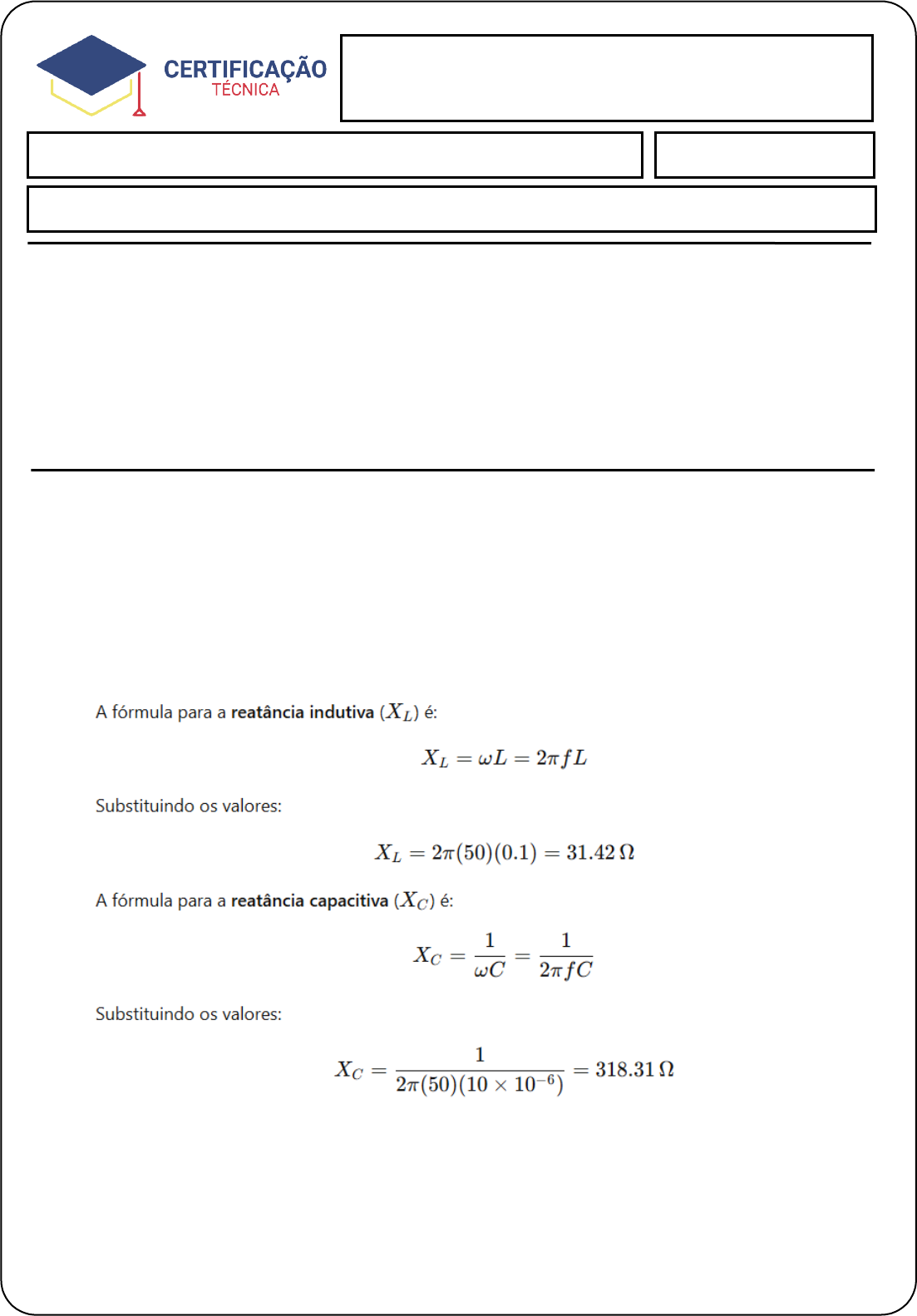

· Reatância indutiva (XL​) = 31.42 Ω
· Reatância capacitiva (XC​) = 318.31 Ω
· Impedância total (Ztotal) = 32.91 Ω
· Corrente de pico (Ipico​) = 6.68 A
· Tensão de pico sobre todos os componentes: 220 V
· Ângulo de fase (φ) = 70.78°
· Fator de potência (FP) = 0.329
