Pergunta 1 1 pts


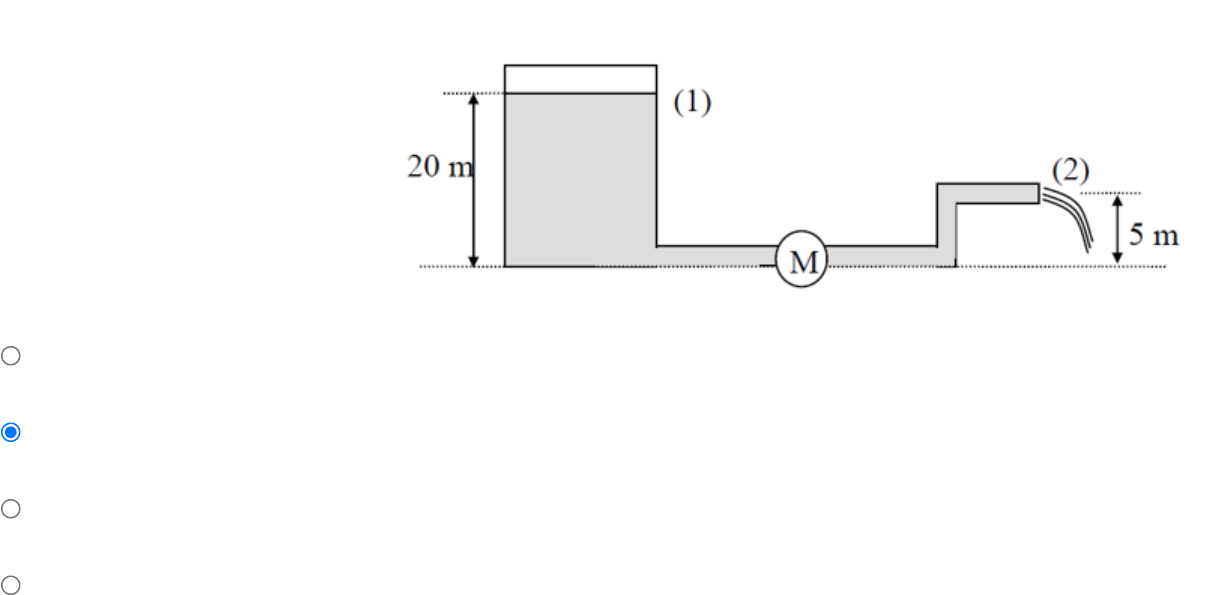

O reservatório de grandes dimensões da figura descarrega água pelo tubo a uma vazão de 10 L/s. Considerando o fluido ideal, determinar se a
máquina instalada é bomba ou turbina e determinar sua potência, em (W), se o rendimento for de 75%. A área da seção do tubo é 10 cm .2
970,2 W (bomba) e 727,6 W
727,6 W (turbina) e 970,2 W
727,6 W (bomba) e 970,2 W
970,2 W (turbina) e 727,6 W
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 1/9
Pergunta 2 1 pts

Pergunta 3 1 pts
O nível da água em um tanque é de 20 m acima do solo. Uma mangueira está conectada à parte inferior do tanque, e o bocal no final da
mangueira aponta diretamente para cima. A tampa do tanque é hermética e a pressão manométrica do ar acima da superfície da água é de 2 atm.
O sistema está no nível do mar. Determinar a elevação máxima até a qual a corrente de água pode chegar em (m):

40,7 m
0,407 m
4,07 m
407 m
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 2/9
O conjunto elevatório esquematizado na figura trabalha nas seguintes condições:
 - vazão = 40 l.s
 - material = ferro fundido
 - rendimento total = 70%
 - diâmetro da tubulação de recalque = 100 mm
- diâmetro da tubulação de sucção = 150 mm
- dimensões: A = 8,0 m B = 5,5 m C = 2,5 m D = 12,0 m E = 4,0 m F = 30,0 m trecho 1-2 = 3,0 m
- fluido: água a 20°C
- viscosidade cinemática = 1 .10 m /s
Usar a equação de Colebrook para determinação do fator de atrito.
Usar a tabela postada para determinação da rugosidade relativa do material.
Usar o método dos comprimentos equivalentes para perdas de carga localizadas.
-1
-6 2
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 3/9

 Determinar:
1. a altura manométrica em (m);
2. a potência do conjunto elevatório em (cv).
28,45 m; 21,86 cv
22,95 m; 12,24 cv
25,95 m; 13,84 cv
284,5 m; 218,6 cv
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 4/9
Pergunta 4 1 pts
Um tubo convergente-divergente, chamado Venturi, desenvolve um escoamento de baixa pressão na garganta capaz de aspirar fluido para cima
de um reservatório, conforme figura. Aplicando a equação de Bernoulli sem perdas, deduzir uma expressão para a velocidade V , suficiente para
começar a trazer o fluido do reservatório para a garganta.
1
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 5/9

Pergunta 5 1 pts
O conjunto elevatório esquematizado na figura trabalha nas seguintes condições:
 - vazão = 40 l.s
 - material = ferro fundido
 - rendimento total = 70%
 - diâmetro da tubulação de recalque = 100 mm
- diâmetro da tubulação de sucção = 150 mm
- dimensões: A = 8,0 m B = 5,5 m C = 2,5 m D = 12,0 m E = 4,0 m F = 30,0 m trecho 1-2 = 3,0 m
- fluido: água a 20°C
- viscosidade cinemática = 1 .10 m /s
Usar a equação de Colebrook para determinação do fator de atrito.
Usar a tabela postada para determinação da rugosidade relativa do material.
Usar o método dos comprimentos equivalentes para perdas de carga localizadas.
-1
-6 2
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 6/9

 Determinar:
1. a perda de carga na linha de sucção em (m);
2. a perda de carga na linha de recalque em (m).
2,5 m; 16,6 m
17,1 m; 2,287 m
2,287 m; 17,1 m
16,6 m; 2,5 m
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 7/9
Pergunta 6 1 pts

Pergunta 7 1 pts
Em um tubo de Venturi horizontal instala-se um manômetro diferencial de água. Desprezando as perdas de energias e supondo constante o peso
específico do ar igual a 1,3 kgf/m , determinar a diferença de pressão entre (1) e (2), em (kgf/m ).3 2
8,98
0,898
898
89,8
Um tubo em U atua como um sifão d’água. A curvatura no tubo está 1 m acima da superfície da água; a saída do tubo está 7 m abaixo. O fluido sai
pela extremidade inferior do sifão como um jato livre, à pressão atmosférica. Se o escoamento é sem atrito, em primeira aproximação, determinar
a velocidade do jato em (m/s).
27/10/2024, 01:23 Teste: ATIVIDADE OBJETIVA 11_2_2024
https://pucminas.instructure.com/courses/213550/quizzes/512130/take 8/9
Salvo em 1:23
3,74
11,72
4
12,53
Enviar teste
