LISTA DE EXERCICIOS - CIRCUITOS ELÉTRICOS

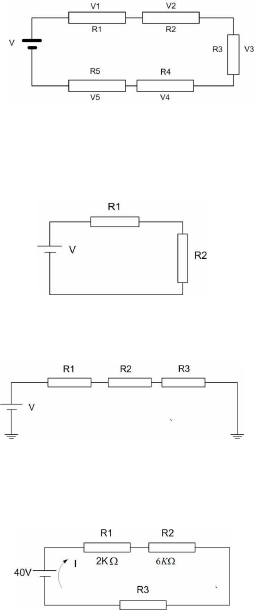

1. Calcule a queda de tensão através de R3


V = 60 V
V1 = 10 V
V2 = 15 V
V4 = 8 V
V5 = 10 V


2. Cinco lâmpadas estão ligadas em série. Cada lâmpada exige 16 V e 0,1 A. calcule a potencia
total gasta.


3. Calcule I, V1, V2, P2, R2


V = 120V
R1 = 5
R2 = ?
P1 = 80W


4. Calcule todos os valores de corrente, tensão e resistência que estão faltando.



V = ?
I = ?
Req = ?
R1 = 10 M
I1 = 0,07 mA
V1 = ?
R2 = 1,5 M
I2 = ?
V2 = ?
V3 = 35V
I3 = ?
R3 = ?


5. Calcule V1, V2, P1, P2, P3, PT, R3, Sendo I = 2,5 mA










6. Calcule:

a. Req
b. I1 = ?
c. I2 = ?
d. I = ?






7. Um amperímetro conduz 0,05A e está em paralelo com um resistor em derivação que conduz
1,9A. Se a tensão através da associação é de 4,2V, calcule:

a. Corrente total
b. Resistência da derivação
c. Resistência do amperímetro
d. Resistência total





8. Calcule:

a. Corrente em cada ramo
b. IT
c. Req
d. P1, P2, P3, e PT

Suponha que R2 se abra:

e. Qual a corrente através de
R2?
f. Qual a corrente através de R1
e R3?
g. IT
h. Req
i. Potencia gerada pela bateria










9. Determine Req

a. b.


c.





10. Determine para o circuito dado os seguintes itens:
a. Req
b. I
c. E
d. P

6Ω
10Ω
3 A
3Ω
3Ω
3Ω
3Ω6Ω
EI
9Ω


11. Determinar:
a. R
b. A tensão elétrica no resistor de 3,3
k




15 V
1 KΩ
R
100 Ω
2,2 KΩ 3,3 KΩ
2 mA
