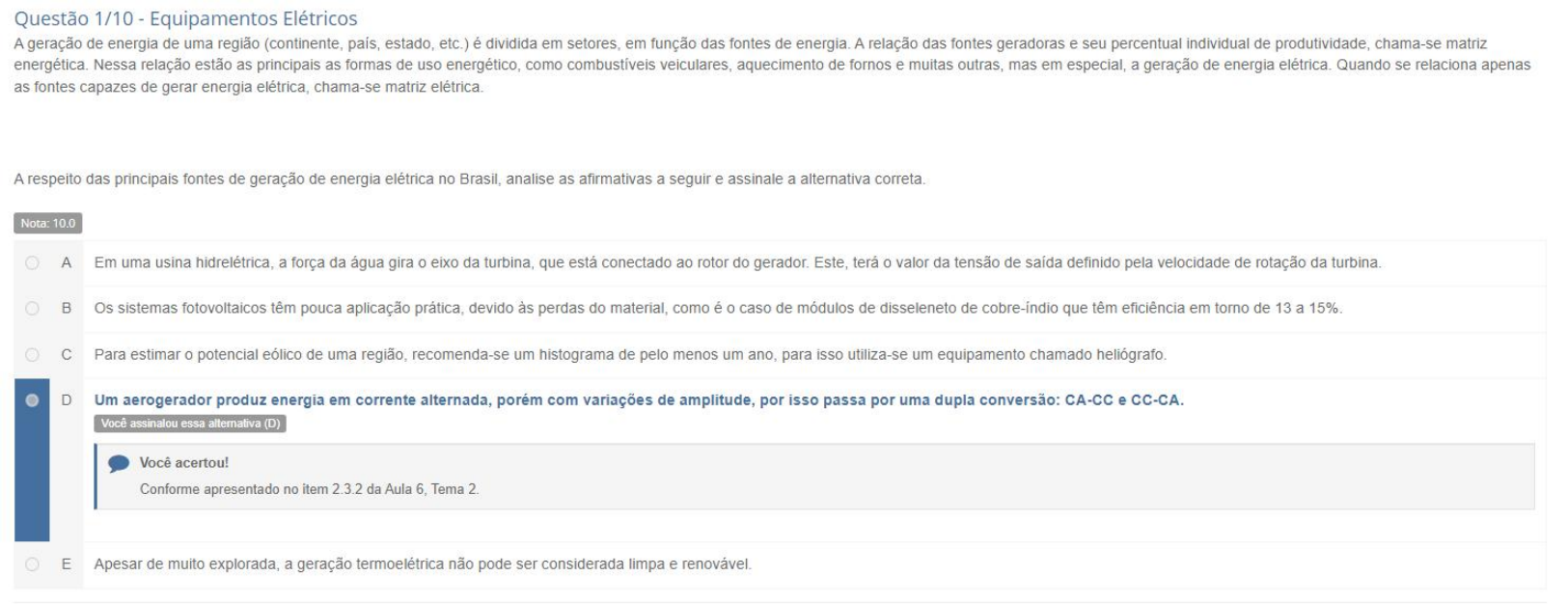

Questão 1/10 - Equipamentos Elétricos A geração de energia de uma região (continente, país, estado, etc.) é dividida em setores, em função das fontes de energia. A relação das fontes geradoras e seu percentual individual de produtividade, chama-se matriz energética. Nessa relação estão as principais as formas de uso como combustíveis veiculares, aquecimento de fornos e muitas outras, mas em especial, a geração de energia elétrica. Quando se relaciona apenas as fontes capazes de gerar energia elétrica, chama-se matriz elétrica. A respeito das principais fontes de geração de energia elétrica no Brasil, analise as afirmativas a seguir e assinale a alternativa correta. Nota: A Em uma usina hidrelétrica, a força da água gira o eixo da turbina, que está conectado ao rotor do gerador. Este, terá o valor da tensão de saída definido pela velocidade de rotação da turbina. B Os sistemas fotovoltaicos têm pouca aplicação prática, devido às perdas do material, como é o caso de módulos de disseleneto de que têm eficiência em torno de 13 a C Para estimar o potencial eólico de uma região, recomenda-se um histograma de pelo menos um ano, para isso utiliza-se um equipamento chamado heliógrafo. D Um aerogerador produz energia em corrente alternada, porém com variações de amplitude, por isso passa por uma dupla conversão: CA-CC e CC-CA. Você assinalou essa alternativa (D) Você acertou! Conforme apresentado no item 2.3.2 da Aula 6, Tema 2. E Apesar de muito explorada, a geração termoelétrica não pode ser considerada limpa eQuestão 2/10 - Equipamentos Elétricos As buchas de passagem são utilizadas para realizar a transição de um circuito entre dois ambientes, podendo ser esses ambientes, cubículos de alvenaria ou metálicos além de equipamentos como transformadores, por exemplo. A figura abaixo mostra três tipos de buchas de passagem, analise as afirmativas a seguir de acordo com tipo de bucha e o seu local de instalação. A - A bucha "A" é usada em casos especiais, nos quais é necessário separar dois ambientes que estejam expostos ao meio exterior, como barreiras corta-fogo usadas para proteger II - A bucha "B" é de larga aplicação em subestações abrigadas e em cabines primárias, quando é necessário que sistema de alimentação externo adentre ambiente abrigado. III - Em uma subestação abrigada de alvenaria, quando se deseja fazer a passagem entre cubículos adjacentes, utiliza-se a bucha que pode ser de porcelana ou resina IV - A bucha "B" também é utilizada para fazer a passagem do meio externo ao interior de um equipamento, como transformadores, disjuntores a óleo e religadores. Com base nas afirmativas, é correto o que se diz em: Nota: 10.0 A I, II e IV B II e III II III D II e IV Você assinalou essa alternativa (D) Você acertou! Conforme apresentado no item 3.2 da Aula Tema 3. Todas estão corretasQuestão 3/10 - Equipamentos Elétricos Os capacitores são dispositivos muito versáteis, atuando nos mais variados níveis, desde pequenos circuitos eletrônicos até nas altas tensões do setor elétrico. Um capacitor é basicamente constituído de um par placas condutoras, instaladas paralelamente e separadas por um material dielétrico. o seu funcionamento está baseado na capacidade de armazenar uma certa quantidade de energia no campo elétrico formado entre as placas. A respeito da aplicação de bancos de capacitores, analise as afirmativas a seguir. - o uso de capacitores para correção do fator de potência, baseia-se em cancelar efeito indutivo da carga, deixando sistema com comportamento resistivo. II - Os bancos em derivação ou bancos em derivância, são usados em geradores para que consigam maior potência ativa. III - Para as instalações de média tensão, entre 2,4 e 25 com potência reativa abaixo de 400 o uso de capacitores é inviável para correção do fator de potência. Com base nas afirmativas, é correto o que se diz em: Nota: 10.0 A Somente a I B Somente a III C D E lell Você assinalou essa (E) Você acertou! Conforme apresentado na Aula 4. Tema 4.Questão 4/10 - Equipamentos Elétricos Um sistema de subtransmissão é responsável por realizar o transporte da energia entre as subestações de subtransmissão e distribuição. Algumas indústrias de grande porte como estações de tratamento e bombeamento de água, são alimentadas diretamente com tensão de subtransmissão, entre 69 e 138 ou mais raramente em 34,5 A respeito das topologias para a ligação de um sistema de subtransmissão, analise as afirmativas a seguir. - A topologia radial recebe esse nome por manter os circuitos interligados em torno de um raio, de modo que exista uma redundância para a alimentação das subestações de distribuição. II - o sistema reticulado ou grid, é um sistema típico para regiões com alta densidade de cargas ou circuitos que não possam ser interrompidos. Por isso é ligado em circuitos independentes evitando possíveis falhas de circuitos adjacentes. III - No sistema radial com recurso, se ocorre um defeito na subestação de distribuição, uma chave de transferência permite reconectar o sistema a outro circuito de Com base nas afirmativas, é correto o que se diz em: Nota: 10.0 A II B II III C Somente a D Somente a III Você assinalou essa alternativa (D) Você acertou! Conforme apresentado na Aula 6. Tema 3. E Todas estão corretasQuestão 5/10 - Equipamentos Elétricos Quando ocorre um curto-circuito, a corrente pode ser tão elevada a ponto de danificar a isolação de cabos, transformadores e demais equipamentos, gerando um efeito cascata e provocando diversas consequências. Por isso os são dispositivos fundamentais em uma instalação, especialmente para sistemas a surtos. A respeito do elo analise as afirmativas a seguir e assinale a alternativa correta. Nota: 10.0 A elemento fusível é feito de um material condutor de alto ponto de fusão, que não sofre alterações mecânicas e elétricas. B Um elo fusível de botão possui nas duas extremidades botões metálicos responsáveis pela sua fixação. C A cordoalha ou rabicho tem diâmetro de acordo com a corrente nominal do circuito, que pode variar de 4 mm a 9,5 mm para correntes de 1 a 200 A. Você assinalou essa (C) Você acertou! Cordoalha ou rabicho é condutor utilizado para conectar elemento às argolas ou ao porta-fusível. A corrente nominal conduzida irá definir diâmetro do rabicho, que pode ser de 4 mm para correntes de 1 a 50 A, ou 6,5 mm, de 65 até 100 A ou ainda, 9,5 mm para a faixa de 140 a 200 A, conforme apresentado no item 1.1 da Aula 5, Tema 1. D Elos de argolas são muito usados junto a transformadores de altas potências, nos quais uma das argolas fica conectada à linha e a outra na bucha do E Geralmente, um é feito de uma liga de estanho, que se funde a uma temperatura maior que cobre para garantir a segurança do condutor.Questão 6/10 - Equipamentos Elétricos porta-fusível, cartucho, ou também popularmente conhecido como "canela", é um dos principais elementos da chave usada na rede primária de distribuição, pois além de comportar o elo é a parte ativa da A estrutura básica é um tubo de fenolite revestido internamente por um material que, sob a altas temperaturas, libera gases que auxiliam na extinção do arco elétrico. A respeito de um porta-fusível utilizado em uma chave de média analise as afirmativas a seguir. I - Quando ocorre a atuação do elo cartucho se desconecta da rede e fica suspenso pelo ponto de indicando a interrupção da linha. II - elo de argolas é instalado dentro do cartucho ou porta-fusível, sendo que uma das argolas se torna o olhal de extração e a outra é presa a uma mola de pressão. III - Os elos podem ser do tipo H, K ou T. de acordo com o tempo de atuação em função da corrente conduzida. Com base nas afirmativas, é correto o que se diz em: Nota: 10.0 A II e III B Somente a III C D I III Você assinalou essa alternativa (D) Você acertou! Conforme apresentado no item da Aula 5, Tema 1. EQuestão 7/10 - Equipamentos Elétricos Segundo a ANEEL, uma manobra em um circuito elétrico é a mudança na configuração elétrica de um circuito, feita manualmente ou automaticamente por meio de dispositivo adequado e destinado a essa Os dispositivos de manobra são muitos e podem receber diferentes nomes de acordo com as condições iniciais do sistema, porém a norma NBR 6935, estabelece uma definição técnica para essas palavras. A respeito dos dispositivos de manobra, analise as afirmativas a seguir e assinale a alternativa correta. Nota: 10.0 A Chave é um dispositivo eletrônico de manobra que, capaz de abrir e fechar um circuito em operação. B o seccionador é dispositivo mecânico de manobra usado para de abrir e fechar um circuito elétrico com a presença de corrente. C termo chave é mais genérico e não deve ser associado a uma aplicação específica. D Um interruptor é capaz de abrir e fechar um circuito elétrico, com a presença de uma corrente nominal da carga sem sofrer danos. Você assinalou essa alternativa (D) Você acertou! Conforme apresentado na Aula 4. Tema 3. E Quando fechado, um seccionador deve suportar correntes nominais e nunca sobrecorrentes como as deQuestão 8/10 - Equipamentos Elétricos A chave indicadora unipolar tem um destaque especial dentre as demais por ser responsável pela proteção contra sobrecorrentes nas redes aéreas de distribuição ou em pequenas subestações de consumidor. A importância desse equipamento está relacionada à sua rápida atuação, capacidade de interrupção e baixo custo, se comparada aos demais dispositivos que oferecem essa como disjuntores e religadores. A respeito de uma chave fusível indicadora unipolar, analise as afirmativas a seguir. I - Esse tipo de equipamento não é capaz de realizar manobra com corrente nominal sem o uso de um load - De acordo com a os terminais da fonte e da carga podem ser isolados por um corpo único de porcelana ou por dois isoladores do tipo pedestal. III - o elo fusível fica tensionado no interior do cartucho e quando ocorre a fusão do elemento o sistema ejeta cartucho através da ação de uma mola carregada. Com base nas afirmativas, é correto o que se diz em: Nota: 10.0 A B Somente a II Você assinalou essa alternativa (B) Você acertou! Conforme apresentado na Aula 5. Tema 2. C Somente a III D E II IIIQuestão 9/10 - Equipamentos Elétricos Para aplicação de uma mufla ou um cabo deve ser cuidadosamente preparado. De modo geral, os fabricantes das terminações entregam um kit completo com os acessórios necessários para a juntamente com um manual de instalação. Apesar de haver algumas particularidades de cada fabricante, o procedimento de preparação segue uma sequência muito similar, seja para uma aplicação a quente ou a frio. A respeito da preparação de um cabo isolado de média tensão para a aplicação de uma terminação, analise as afirmativas a seguir. - Após definidas as medidas iniciais, deve-se lixar e limpar a camada protetora e fixar o terminal prensado. II - Os condutores da blindagem metálica devem ser organizados e unidos em forma de trança para receber o terminal de aterramento. III - Após a montagem do corpo da terminação, para prevenir contra umidade, aplica-se quatro camadas de tiras de silicone, desde o terminal até sobrepor o corpo da terminação. Com base nas afirmativas, é correto o que se diz em: Nota: 10.0 A II III Você assinalou essa (A) Você acertou! Conforme apresentado na Aula 5. Tema 5. B C Somente a D Somente a III E Todas estão corretasQuestão 10/10 - Equipamentos Elétricos Em instalações de média e alta tensão, cada ponto de conexão como emendas e terminais deve ser devidamente isolado para evitar os problemas oriundos do campo Para condutores isolados deve-se manter nível de isolamento também nas conexões, assim são aplicadas as muflas e A respeito das muflas terminais e terminações, analise as afirmativas a seguir e assinale a alternativa correta. Nota: 10.0 A Devido à sua eficiência, atualmente se usa muflas feitas de porcelana vitrificada com enchimento feito com fitas de material elastomérico B o fenômeno flash over não pode ser evitado com uma terminação, pois trata-se da formação de um arco elétrico entre condutor e a malha de blindagem metálica. C Terminações feitas de silicone contrátil podem ser aplicadas a quente ou a frio, em cabos monopolares ou tripolares, porém apenas para uso interno. D Muflas e terminações são equipamentos utilizados somente em cabos isolados de média E Devido à poluição provocada por processos industriais, o fenômeno tracking provoca danos graves à isolação de cabos, permitindo a circulação de uma corrente de fuga. Você assinalou essa (E) Você acertou! Ocorre a circulação de uma corrente de fuga que atravessa a camada entre 0 condutor e a blindagem. Essa corrente provoca "trincas" no material formando caminhos em forma arborescente, conforme apresentado na Aula Tema 4.
