Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
1 Marcar para revisão

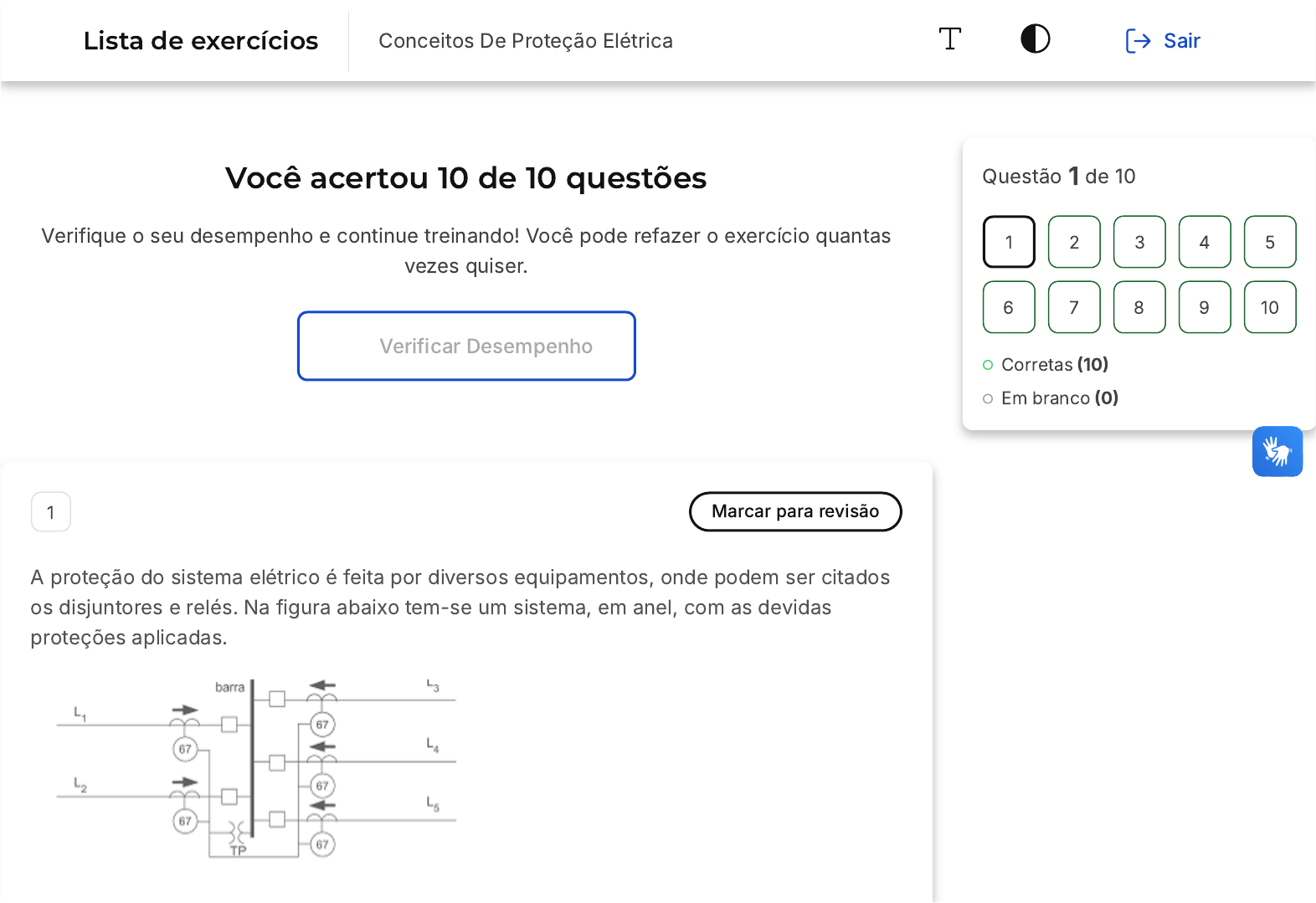

A proteção do sistema elétrico é feita por diversos equipamentos, onde podem ser citados
os disjuntores e relés. Na figura abaixo tem-se um sistema, em anel, com as devidas
proteções aplicadas.
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conceitos De Proteção Elétrica Sair
A
B
C
D
E
Fonte: Kinderman, G. Proteção de sistemas elétricos de potência. Florianópolis: UFSC,
Edição do autor, V.3, 2008, p. 142.
Pode-se afirmar:
um defeito no trecho L3 faz com que todas as proteções das barras atuem
um defeito em L3 faz com que a proteção de L1 e L2 atue
um defeito em L4 faz com que a proteção do trecho defeituoso atue
um defeito em L1 interrompe toda a alimentação do sistema
um defeito em L5 interrompe toda a alimentação do sistema
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Se o defeito ocorrer em L4 as proteções que irão atuar serão aquelas responsáveis
pela zona de proteção da linha, a proteção 67 dessa linha atua até uma determinada
distância, se o defeito for muito distante da barra, ela será incapaz de notar, dessa
A
B
C
forma uma proteção mais adiante (não apresentada) será a responsável. Se o defeito
for mais próximo da barra, a função 67 notará o problema e desconectará o trecho.
2 Marcar para revisão
(CESGRANRIO/2013 - Adaptada) Um dos requisitos do sistema de proteção é que o
conceito de seletividade seja aplicado corretamente. Para que isso seja devidamente
implementado, considera-se que na ocorrência de uma falta em um determinado ponto do
sistema
nenhum dispositivo de proteção deve atuar sem que a corrente de falta seja
suficientemente elevada para danificar qualquer equipamento ligado ao sistema
todos os dispositivos de proteção do sistema devem atuar, garantindo a
eliminação completa da falta
apenas deve atuar o dispositivo de proteção mais próximo ao gerador que
alimenta a falta, garantindo a proteção e a desernegização de todo o sistema
D
E
apenas devem atuar os dispositivos a montante e a jusante da falta,
simultaneamente, para a isolação completa da falta
apenas deve atuar o dispositivo mais próximo à falta que garanta a sua
desernegização e o desligamento da menor parte possível do sistema
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A seletividade é aplicada com o objetivo de minimizar o trecho do sistema a ser
desligado. Por isso, busca-se que a proteção mais próxima do defeito atue isolando o
problema
3 Marcar para revisão
(AOCP/2019 - Adaptada) Os relés digitais compõem a geração mais atual do equipamento
de proteção. A respeito dos relés de proteção digital utilizados em sistemas de energia
elétrica de média tensão, é correto afirmar que:
A
B
C
D
E
podem executar mais de uma função de proteção
medem a tensão e corrente diretamente da rede, sem equipamentos
intermediários
sua única função é proteger o circuito contra sobrecorrentes
não podem ser programados
não possuem memória interna
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Os relés digitais por utilizarem microprocessadores são capazes de executar múltiplas
funções de proteção com apenas uma unidade
A
B
C
4 Marcar para revisão
(CESPE/2013 - Adaptada) Um sistema é descrito pelo seu diagrama unifilar, onde estão
ilustradas duas linhas de transmissão (LT) e o relé de impedância 21, ajustado de modo
seletivo conjuntamente com um relé direcional 67. Considere que a proteção é ajustada
para assegurar atuação seletiva da proteção da linha de transmissão BC.
Com base nessas informações e no diagrama da figura acima, pode-se afirmar:
A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional
67 operará de forma instantânea para uma falta na LT AB
A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional
67 não operará de forma instantânea para uma falta na LT BC
A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional
67 não operará de forma instantânea para uma falta na LT AB
D
E
A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional
67 operará de forma instantânea para uma falta na LT AB e BC
A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional
67 não operará de forma instantânea para uma falta na LT AB e BC.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Como a proteção ocorre no trecho BC, as faltas em AB estão fora do trecho de
proteção, não sendo capturadas dentro da zona de seletividade e atuação de BC.
5 Marcar para revisão
(IBFC/2020 - Adaptada) Ao longo dos anos os dispositivos de proteção evoluíram até que
chegasse ao nível da proteção digital. A respeito da proteção digital, analise as seguintes
afirmações:
         I.   O emprego de um relé de sobrecorrente é suficiente para garantir a operação
adequada da proteção de qualquer linha de transmissão, embora outros tipos de proteção
sejam instalados como retaguarda.
A
B
C
D
E
       II.  O emprego da proteção diferencial é usualmente indicado para proteção de
transformadores.
     III.   Os transformadores de corrente e de potencial são empregados nos sistemas de
proteção de sistemas elétricos de potência para redução da magnitude das correntes e
tensões, respectivamente.
Está correto o que se afirma em:
apenas I
apenas II
apenas II e III
apenas III
apenas I e II
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
O emprego somente de relés de sobrecorrente não deve ser assumido como suficiente
para a proteção de sistemas elétricos, uma vez que existem diversas topologias de
rede, e variados equipamentos que requerem uma análise adequada do tipo de
proteção a ser utilizado. A utilização da proteção diferencial é em geral indicada para
transformadores por comparar a diferença de corrente que circula pelo secundário. Os
transformadores de medida estão presentes no sistema de potência adequando as
grandezas para os equipamentos
6 Marcar para revisão
Um trecho do sistema possui um relé digital de sobrecorrente temporizado a partir da muito
inversa. O relé é ajustado para um disparo em 100 A quando um defeito de 2,5 kA ocorre
nas proximidades do equipamento, para uma atuação de 0,5s qual o valor de TMS para o
ajuste da curva?
0,1
0,3
0,5
D
E
0,9
2
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
\(t=T M S\left(\frac{k}{\left(\frac{I_{c c}}{I_p}\right)^a-1}\right)\)
Sabe-se que:
\(\begin{aligned} & 0,5=\operatorname{TMS}\left(\frac{13,5}{\left(\frac{2,5 k}
{100}\right)^1-1}\right) \\ & \operatorname{TMS}=0,88888 \approx 0,9\end{aligned}\)
A
B
C
7 Marcar para revisão
(FGV/2009 - Adaptada) A proteção desempenha um papel importante quanto à
confiabilidade de um sistema elétrico. Com relação à proteção, considere as afirmativas a
seguir:
         I.   A proteção de retaguarda é instalada para salvar o sistema no caso de falta da
proteção primária.
       II.   Na ocorrência de um curto-circuito, quando os tempos de chaveamento são
levemente superiores aos tempos de extinção do curto pela proteção primária, pode-se
afirmar que existe falta de sincronismo.
     III.   Na ocorrência de um curto-circuito, os tempos de chaveamento não dependem do
tempo de extinção do curto.
Está correto o que se afirma em:
apenas I
apenas III
apenas I e II
D
E
apenas II e III
apenas II
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabaritocomentado!
Gabarito Comentado
A proteção de retaguarda atua quando a proteção principal falha, porém essas
proteções são proteções principais de outras regiões. Os tempos de chaveamento
devem ser calculados de forma a atender os critérios definidos para extinção do
defeito
8 Marcar para revisão
Um trecho do sistema possui um relé digital de sobrecorrente temporizado a partir da curva
extremamente inversa. O relé é ajustado para um disparo em 10 A quando um defeito de
2kA ocorre nas proximidades, TMS é definido como 0,1. Qual o ajuste do relé em
segundos?
A
B
C
D
E
2x10 .4
1x104
4x104
0,5x104
2,5x104
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
\(t=\operatorname{TMS}\left(\frac{k}{\left(\frac{I_{c c}}{I_p}\right)^a-1}\right)\)
Sabe-se que:
A
B
C
\(t=0,1\left(\frac{80}{\left(\frac{2 k}{10}\right)^2-1}\right)=0,0002 s\)
9 Marcar para revisão
(FFC/2015 - Adaptada) Atua com retardo de tempo quando a corrente de entrada excede
um valor predeterminado, sendo a relação entre corrente de entrada e tempo de atuação
predefinida ou inversa. Trata-se de um relé de
sobretensão temporizado de CC
sobrecorrente instantâneo de CA
religamento automático de CA
D
E
sobrecorrente temporizado de CA
subcorrente automático de CC
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Os relés de sobrecorrente temporizados são ajustados para atuar quando o valor da
corrente de defeito é maior que a corrente suportada pelo equipamento, onde a
atuação do equipamento é coordenada por uma curva de tempo versus corrente.
10 Marcar para revisão
(COVEST/2019 - Adaptada) Um sistema de proteção deve atender a requisitos que
compõem sua filosofia operativa como ser seletivo, rápido e confiável. Com relação às
funções e características de um sistema de proteção, analise as proposições e assinale (V)
para verdadeira e (F) para falsa.
( ) Seletividade é uma qualidade inerente de um sistema de proteção, associada à
coordenação de relés, e tem como objetivo assegurar a máxima continuidade do
A
B
C
D
E
serviço e garantir que a menor área possível do sistema seja desligada na
ocorrência de falhas.
( )
Dentre os requisitos básicos de um sistema de proteção estão velocidade, economia
e simplicidade. Logo, a combinação de seletividade cronométrica com a seletividade
lógica aumenta os tempos de eliminação de faltas.
( )
A principal vantagem da coordenação de relés de sobrecorrente via seletividade
cronométrica por tempo inverso em sistemas de distribuição radiais é que: quanto
maior a corrente e mais próximo o relé estiver da subestação, mais rápido ele atuará.
V - V - V
V - F - F
F - V - F
V - F - F
V - F - V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Para responder a essa questão, vamos analisar cada uma das proposições
separadamente:
1.
Seletividade é uma qualidade inerente de um sistema de proteção, associada à
coordenação de relés, e tem como objetivo assegurar a máxima continuidade do
serviço e garantir que a menor área possível do sistema seja desligada na
ocorrência de falhas. Esta proposição é verdadeira (V). A seletividade em sistemas
de proteção elétrica é crucial para garantir que apenas a parte do sistema que
enfrenta um problema seja desligada, minimizando a interrupção do serviço.
2.
Dentre os requisitos básicos de um sistema de proteção estão velocidade,
economia e simplicidade. Logo, a combinação de seletividade cronométrica com a
seletividade lógica aumenta os tempos de eliminação de faltas. Esta proposição é
falsa (F). Embora velocidade, economia e simplicidade sejam requisitos importantes,
a combinação de seletividade cronométrica e lógica geralmente visa a otimização
dos tempos de atuação do sistema de proteção, não necessariamente o aumento
destes tempos.
3.
A principal vantagem da coordenação de relés de sobrecorrente via seletividade
cronométrica por tempo inverso em sistemas de distribuição radiais é que: quanto
maior a corrente e mais próximo o relé estiver da subestação, mais rápido ele
atuará. Esta proposição é verdadeira (V). Em sistemas de distribuição radiais com
seletividade cronométrica por tempo inverso, os relés são projetados para atuar
mais rapidamente em situações de correntes mais elevadas e mais próximas à fonte
de alimentação (subestação).
Portanto, a resposta correta é: V - F - V
