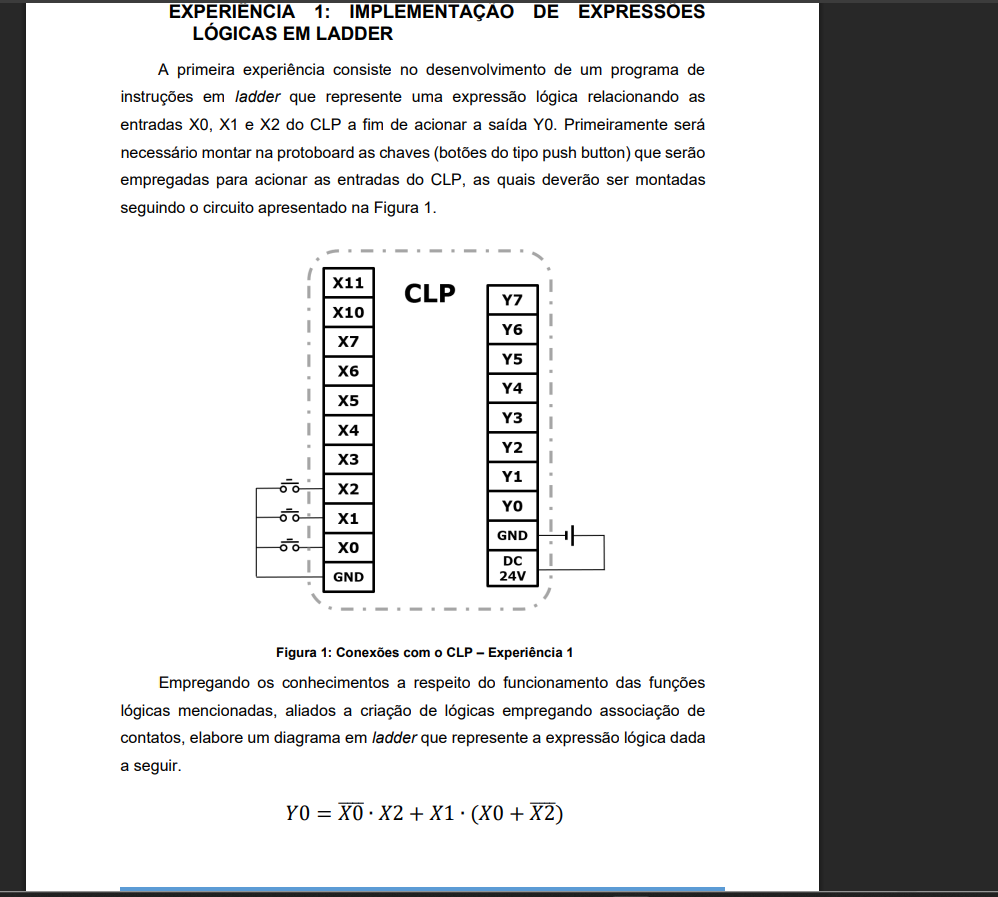

EXPERIENCIA 1: IMPLEMENTAÇÃO DE EXPRESSOES LÓGICAS EM LADDER A primeira experiência consiste no desenvolvimento de um programa de instruções em ladder que represente uma expressão lógica relacionando as entradas X0, X1 e X2 do CLP a fim de acionar a saída YO. Primeiramente será necessário montar na protoboard as chaves (botões do tipo push button) que serão empregadas para acionar as entradas do CLP, as quais deverão ser montadas seguindo circuito apresentado na Figura 1. X11 CLP Y7 X10 Y6 X7 Y5 X6 Y4 X5 Y3 X4 Y2 X3 Y1 X2 YO X1 GND DC GND 24V Figura 1: Conexões com o CLP - Experiência 1 Empregando os conhecimentos a respeito do funcionamento das funções lógicas mencionadas, aliados a criação de lógicas empregando associação de contatos, elabore um diagrama em ladder que represente a expressão lógica dada a seguir.
