1
Electrotecnia
Aula 10 – 2009-03-27
Teorema de Thévenin. Teorema de Norton.
Resolução de exercícios.
Maria Manuela Cunha
mcunha@ipca.pt
2008/2009
Electrotecnia 2

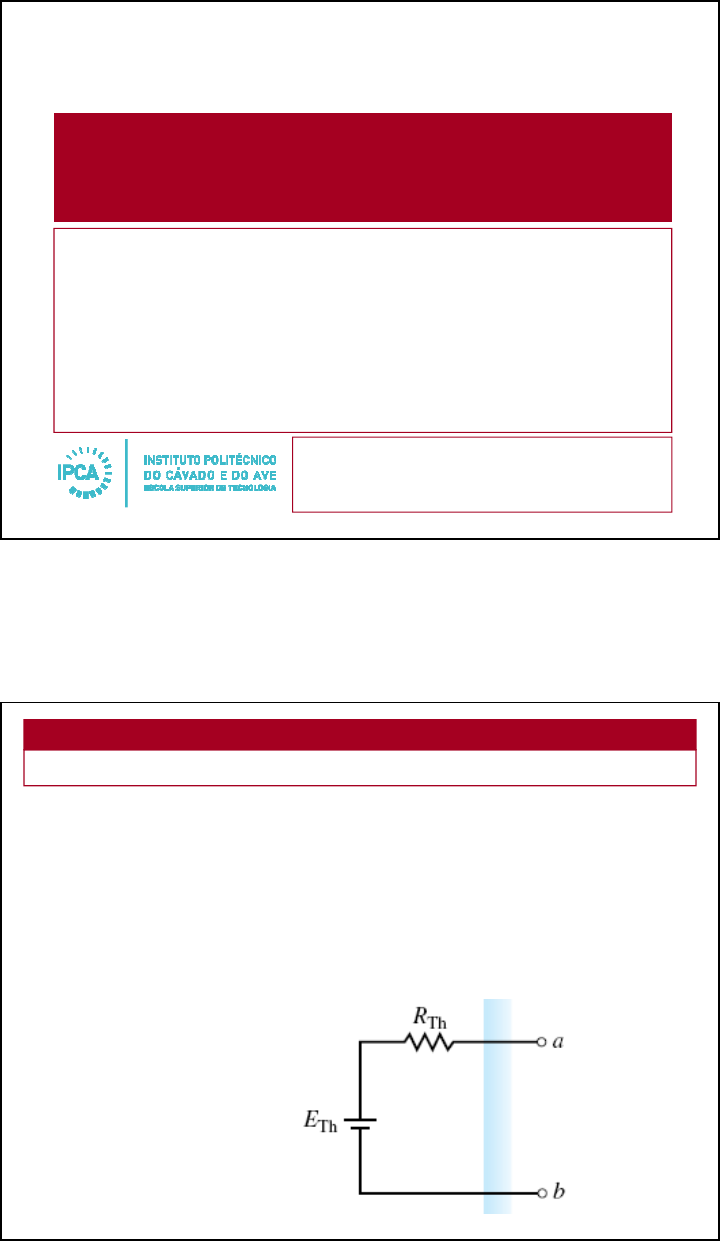

Teorema de Thévenin (um dos mais importantes dos circuitos eléctricos)
Permite reduzir um circuito complexo a uma única fonte de tensão e uma
única resistência.
QualquerQualquerQualquerQualquer rederederederede linearlinearlinearlinear bilateralbilateralbilateralbilateral podepodepodepode serserserser reduzidareduzidareduzidareduzida aaaa umumumum
circuitocircuitocircuitocircuito simplificadosimplificadosimplificadosimplificado comcomcomcom doisdoisdoisdois terminais,terminais,terminais,terminais, consistindoconsistindoconsistindoconsistindo numanumanumanuma
únicaúnicaúnicaúnica fontefontefontefonte dededede tensãotensãotensãotensão emememem sériesériesériesérie comcomcomcom umaumaumauma resistênciaresistênciaresistênciaresistência....
2
Electrotecnia 3
Teorema de Thévenin (um dos mais importantes dos circuitos eléctricos)
Etapas para converter um circuito no seu equivalente:
1. Remover a carga do circuito
2. Identificar os 2 terminais resultantes (ex ‘a’ e ‘b’)
3. Colocar todas as fontes do circuito a zero (substituir por curto circuito
para fontes de tensão e por circuito aberto fontes de corrente)
4. Determinar a resistência equivalente de Thévenin (RTh) calculando a
resistencia “vista” entre os terminais ‘a’ e ‘b’
5. Colocar as fontes removidas no passo 3 e determinar a tensão do
circuito aberto entre os terminais (se mais do que uma fonte, pode
usar o teorema da sobreposição). O resultado da tensão em open-
circuit é a tensão de Thévenin (UTh).
6. Desenhar o circuito de Thévenin equivalente usando a resistencia
calculada em 4 e a tensão encontrada em 5, e acrescentar a parte do
circuito removida em 1.
Electrotecnia 4
Teorema de Thévenin
3
Electrotecnia 5
Teorema de Thévenin
Electrotecnia 6
Teorema de Thévenin
4
Electrotecnia 7
Teorema de Thévenin
Electrotecnia 8
Teorema de Thévenin
5
Electrotecnia 10
Teorema de Thévenin
6
Electrotecnia 11
Teorema de Thévenin
Electrotecnia 12
Teorema de Thévenin
7
Electrotecnia 13
Teorema de Thévenin - exercício
Electrotecnia 14
Teorema de Thévenin - exercício
8
Electrotecnia 15
Teorema de Thévenin - exercício
Electrotecnia 16
Teorema de Thévenin - exercício
9
Electrotecnia 17
Teorema de Thévenin - exercício
Electrotecnia 18
Teorema de Thévenin - exercício
10
Electrotecnia 19
Teorema de Thévenin - exercício
Electrotecnia 20
Teorema de Norton
Técnica de análise de circuitos semelhante à anterior, mas reduzindo o
circuito a uma fonte de corrente e uma resistência em paralelo.
QualquerQualquerQualquerQualquer rederederederede linearlinearlinearlinear bilateralbilateralbilateralbilateral podepodepodepode serserserser reduzidareduzidareduzidareduzida aaaa umumumum
circuitocircuitocircuitocircuito simplificadosimplificadosimplificadosimplificado comcomcomcom doisdoisdoisdois terminais,terminais,terminais,terminais, consistindoconsistindoconsistindoconsistindo numanumanumanuma
únicaúnicaúnicaúnica fontefontefontefonte dededede correntecorrentecorrentecorrente emememem paraleloparaleloparaleloparalelo comcomcomcom umaumaumauma resistênciaresistênciaresistênciaresistência....
11
Electrotecnia 21
Teorema de Norton
Etapas para converter um circuito no seu equivalente:
1. Remover a carga do circuito
2. Identificar os 2 terminais resultantes (ex ‘a’ e ‘b’)
3. Colocar todas as fontes do circuito a zero (substituir por curto circuito
para fontes de tensão e por circuito aberto fontes de corrente)
4. Determinar a resistência equivalente de Norton(RN) calculando a
resistência “vista” entre os terminais ‘a’ e ‘b’
5. Colocar as fontes removidas no passo 3 e determinar a corrente em
curto-circuito entre os terminais (se necessário, usar o teorema da
sobreposição). O resultado da corrente em curto-circuito será a
corrente de Norton ( I N ).
6. Desenhar o circuito de Nortn equivalente usando a resistência
calculada em 4 e a corrente encontrada em 5, e acrescentar a parte
do circuito removida em 1.
12
Electrotecnia 23
Teorema de Norton - exemplo
Electrotecnia 24
Teorema de Norton - exemplo
13
Electrotecnia 25
Teorema de Norton - exemplo
Electrotecnia 26
Teorema de Norton - exemplo
14
Electrotecnia 27
Teorema de Norton - exemplo
Electrotecnia 28
Teorema de Norton - exemplo
15
Electrotecnia 29
Teorema de Norton - exemplo
Electrotecnia 30
Teorema de Norton - exemplo
16
24
Electrotecnia 31
Teorema de Norton – circuito Thévenin equivalente
Electrotecnia 32
Teorema de Norton - exercício
17
Electrotecnia 33
Teorema de Norton - exercício
Electrotecnia 34
Teorema de Norton - exercício
Uab = 0 => UR2 = 0
Iab = 15V / 6KΩ = 2,5 mA
Uab = 0 => UR2 = 0 e UR1 = 0
Iab = 5 mA
18
Electrotecnia 35
Teorema de Norton - exercício
Electrotecnia 36
Teorema de Norton - exercício
19
Electrotecnia 37
Teorema de Norton - exercício
Electrotecnia 38
Teorema de Norton - exercício
