1 2 3 4
A
B
C
P3
P2
P1
J2 J3
J1
1 2 3
A
B
C
J1
P1
J1
1 2
A
B
C
P2
J1
J1
Alvenarias:
Bloco de concreto - 140mm
Drywall - 60mm
Curso de Arquitetura e Urbanismo
803Q - Informática Aplicada (IA)
Pg.05
Térreo - Alvenaria, portas e janelas
1º Pavimento 2º Pavimento
Lista de portas
Tipo Largura Altura
P1 0.84 2.00
P2 0.70 2.00
P3 0.80 2.00
Lista de Janelas
Tipo Largura Altura Peitoril
J1 0.80 1.20 0.80
J2 0.65 1.20 0.80
J3 0.42 1.20 0.80

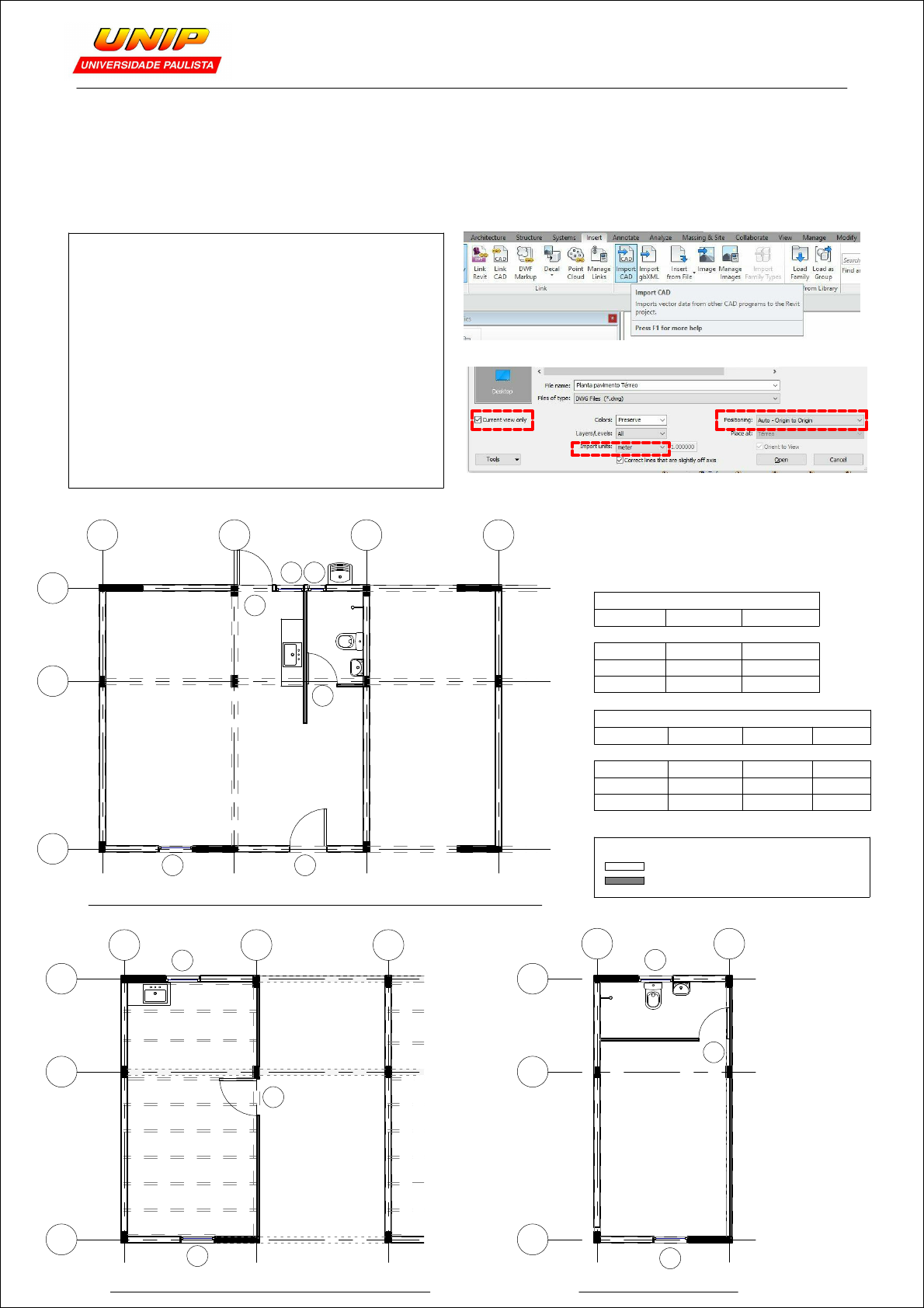

Para criar as paredes, portas, janelas e equipamentos hidrosSanitarios, vamos inserir um arquvo DWG para ser usado
como base de trabalho. Para isso utilizaremos o arquivo RVT "Aula 2" que será fornecido pela professora.
- Abra a vista do pavimento Terreo
- Vá no Menu: Insert - Import - Import CAD
- Abrirá uma caixa de diálogo, nela selecione o arquivo
correspondente ao pavimento Térreo, e ajuste as configurações
conforme imagem ao lado.
- Com o arquivo DWG inserido, crie as paredes, portas, janelas e
equipamentos hidrosanitarios conforme imagem imagens abaixo.
-Depois de pronto experimente outras configurações de
importação: alterando o campo Positioning e ticando o campo
Current view Only
-Experimente também utilizar o Menu Insert - Link - Link CAD
ETAPA 3 - CRIAÇÃO DE PAREDES, PORTAS, JANELAS E EQUIPAMENTOS HIDROSSANITÁRIOS
J1
P1
acesso casa
térreo
acesso casa
superior
5
4
3
2
1
1 2
C
Curso de Arquitetura e Urbanismo
803Q - Informática Aplicada (IA)
Pg.06
Escada 1
1. Na planta do pavimento Térreo, onde
temos o CAD inserido, selecione a
ferramenta escada no menu Archtecture -
Circulation - Stair - Stair by Sketch
2. Selecione a família: Escada de madeira.
4. Confira as configurações com a tabela
abaixo.
5. Clique no ponto de partida da escada
(circulo vermelho) e depois clique no ponto
final da escada.
ETAPA 4 - CRIAÇÃO DE ESCADAS
Para criar as escadas, utilizaremos o mesmo arquvo DWG da etapa anterior como base de trabalho.
S
1
2
3 4 5 6
P1
1 2
B
1
2
3 4
Curso de Arquitetura e Urbanismo
803Q - Informática Aplicada (IA)
Pg.07
Escada 2
1. Na planta do pavimento Térreo, onde
temos o CAD inserido, selecione a
ferramenta escada no menu Archtecture
- Circulation - Stair - Stair by Sketch
2. Selecione a família: Escada de
madeira.
4. Confira as configurações com a
tabela abaixo.
5. Clique na sequencia indicada na
imagem ao lado, para criarmos os dois
lances da escada.
6. Em seguida, vamos editar o patamar
intermediário e o patamar final da escada
7. Na aba de edição da escada, a opção
Riser - Pick Lines (imagem ao lado).
8. Clique nas linhas em leque do patamar
(degraus 2 e 3) e na face da parede
(degrau 12), linhas vermelhas indicadas na
imagem ao lado. De um Trim com as linhas
verdes da escada e finalize.
1 2
A
B
C
2º Pavimento
4.68
Cobertura
7.28
ABC
Curso de Arquitetura e Urbanismo
803Q - Informática Aplicada (IA)
Pg.08
Para fazer a cobertura abra a planta de cobertura e cofigure o "underlay"
da vista para mostrar o 2º pavimento, para termos os limites da cobertura.
Selecione a ferramenta Roof - Roof by Footprint.
Selecione o tipo de telhado " Cobertura plana".
Desenho o Sketch do telhado utilizando os limites externos das alvenarias.
Deixe a inclinação somente para um lado, conforme indicadono imagem
abaixo, e ajuste a inclinação para 3%.
Depois de pronto ajuste o offset do telhado para ficar como o corte abaixo.
Planta de cobertura
Corte do telhado
ETAPA 5 - CRIAÇÃO DA COBERTURA
