Transistor Bipolar de Junção (tbj)

Prévia do material em texto

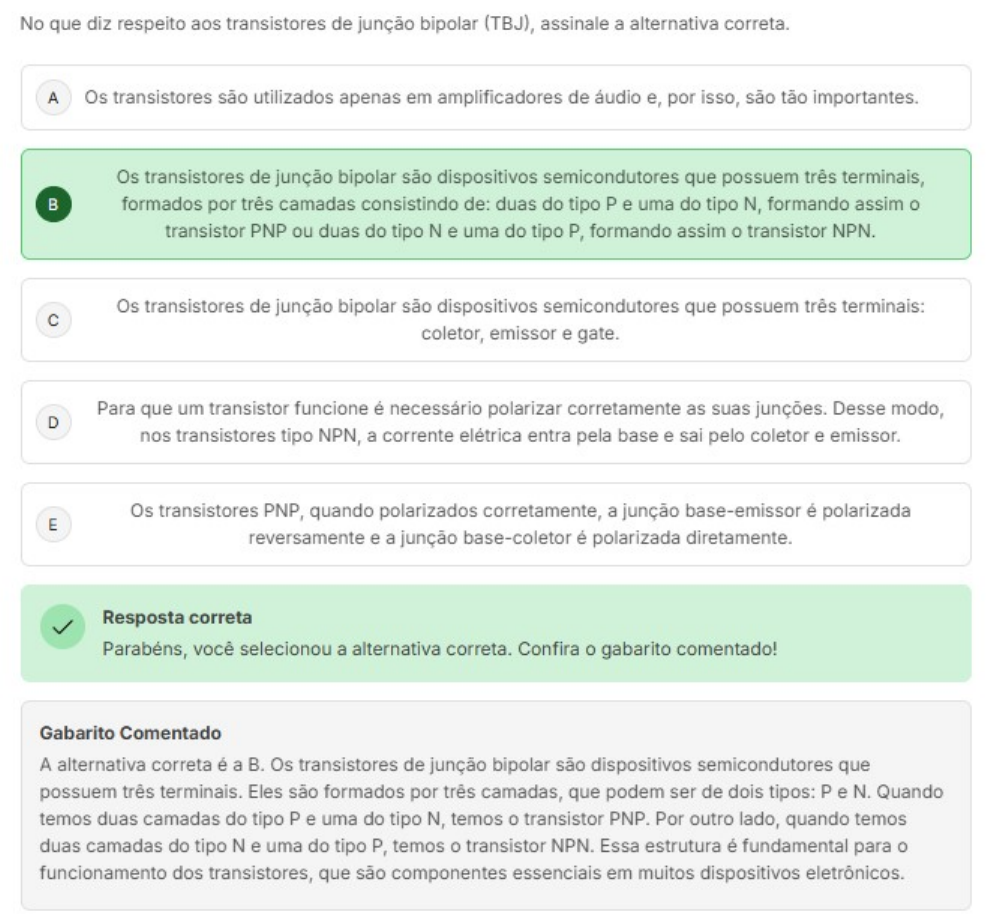

No que diz respeito aos transistores de junção bipolar (TBJ), assinale a alternativa correta. A Os transistores são utilizados apenas em amplificadores de áudio e, por isso, são tão importantes. Os transistores de junção bipolar são dispositivos semicondutores que possuem três terminais, B formados por três camadas consistindo de: duas do tipo P e uma do tipo N, formando assim o transistor PNP ou duas do tipo N e uma do tipo P, formando assim o transistor NPN. Os transistores de junção bipolar são dispositivos semicondutores que possuem três terminais: coletor, emissor e gate. Para que um transistor funcione é necessário polarizar corretamente as suas junções. Desse modo, D nos transistores tipo NPN, a corrente elétrica entra pela base e sai pelo coletor e emissor. Os transistores PNP, quando polarizados corretamente, a junção base-emissor é polarizada E reversamente e a junção base-coletor é polarizada diretamente. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A alternativa correta é a B. Os transistores de junção bipolar são dispositivos semicondutores que possuem três Eles são formados por três camadas, que podem ser de dois tipos: P e N. Quando temos duas camadas do tipo P e uma do tipo N, temos o transistor PNP. Por outro lado, quando temos duas camadas do tipo N e uma do tipo P, temos o transistor NPN. Essa estrutura é fundamental para o funcionamento dos transistores, que são componentes essenciais em muitos dispositivosAnalise o circuito a seguir. Considere e vbe=0,7 V. 20 V 22 kQ 2,5 Vo 5 Vi 500 $ Os parâmetros do modelo para pequenos sinais gm são, respectivamente: A 120 2,08 e 208 B 120 208 e 2,08 C 480 416 e 8,32 D 240 mA/V; 4,16 e 416 E 240 mA/V; 416 e 4,16 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Resposta correta: 240 416 e 4,163 Marcar para revisão Analise o circuito a seguir. 10K BC337 1K1 Dado o circuito representado pela figura, o valor de VCE e a região de operação do circuito são, respectivamente: (Considere: VBE = A 5V, região linear. B 10V, região de C região reversa. D OV, região de saturação. E -5V, região Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Resposta correta: 5V, região4 Marcar para revisão Analise o circuito amplificador a seguir. +6,04 100 mV mV 1.2 +0,902 Com relação a esse amplificador, é correto A tensão de polarização de base igual a 1,8V é determinada pelos resistores em série colocados no A emissor. B Uma corrente de coletor igual a 1,1 mA determina que o transistor opere na região de corte. ganho de tensão desse amplificador é, igual a dois em função da configuração C coletor comum. D o sinal alternado no emissor do transistor é proporcionado pelo resistor de linearização de 180 E o sinal alternado no emissor do transistor é proporcionado pelo resistor de linearização de 820 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Resposta correta: sinal alternado no emissor do transistor é proporcionado pelo resistor de linearização de 1805 Marcar para revisão Dado o circuito apresentado a seguir, assinale a alternativa que indica o valor da tensão no coletor Vc m 15V 100 15V A B 2V C 5V D 10V E 12V Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Resposta correta: 10VNo circuito da figura a seguir, o transistor PNP tem = 100 e VBE = -0,7 V. Sendo R1 = 20 R2 = 20 RC = 3 RE = 1 e VCC = 10 V, qual o valor da corrente Ic? RC R2 VCC R1 RE A 0, 38mA B 3, C 5, 13mA D 4, 25mA E 5, 64mA Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Resposta correta:
