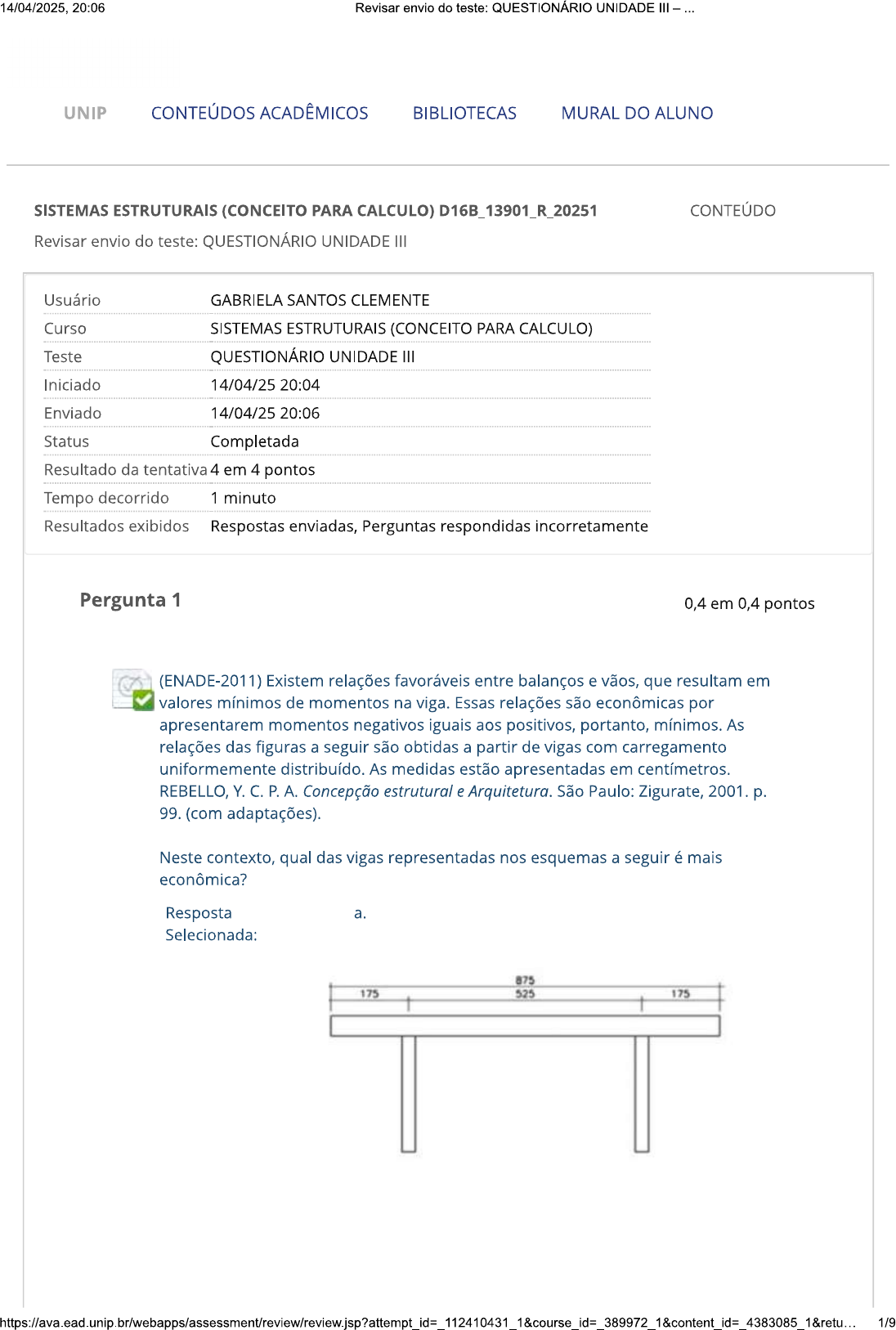

14/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III - - UNIP CONTEÚDOS ACADÊMICOS BIBLIOTECAS MURAL DO ALUNO SISTEMAS ESTRUTURAIS (CONCEITO PARA CALCULO) D16B_13901_R_20251 CONTEÚDO Revisar envio do teste: QUESTIONÁRIO UNIDADE III Usuário GABRIELA SANTOS CLEMENTE Curso SISTEMAS ESTRUTURAIS (CONCEITO PARA CALCULO) Teste QUESTIONÁRIO UNIDADE III Iniciado 14/04/25 20:04 Enviado 14/04/25 20:06 Status Completada Resultado da tentativa 4 em 4 pontos Tempo decorrido 1 minuto Resultados exibidos Respostas enviadas, Perguntas respondidas incorretamente Pergunta 1 0,4 em 0,4 pontos (ENADE-2011) Existem relações favoráveis entre balanços e vãos, que resultam em valores mínimos de momentos na viga. Essas relações são econômicas por apresentarem momentos negativos iguais aos positivos, portanto, mínimos. As relações das figuras a seguir são obtidas a partir de vigas com carregamento uniformemente distribuído. As medidas estão apresentadas em centímetros. REBELLO, Concepção estrutural e Arquitetura. São Paulo: Zigurate, 2001. p. 99. (com adaptações). Neste contexto, qual das vigas representadas nos esquemas a seguir é mais econômica? Resposta a. Selecionada: 875 175 525 175 1/94/04/2025, 20:06 Revisar Pergunta 2 0,4 em 0,4 pontos (ENADE-2008) Observe o gráfico e as ilustrações a seguir. Gráfico de Momento Fletor Fachada Lateral14/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III - Fachada Frontal Corte e Elevação da Igreja de Atlântida Analisando gráfico do momento fletor que descreve o comportamento estrutural da Igreja de Atlântida - cidade de Atlântida, Uruguai, 1952/1959 (arquitetura e engenharia: Eládio Dieste) e as demais ilustrações, verifica-se que: Resposta e. Selecionada: as paredes laterais formam com as lâminas de cobertura uma estrutura porticada. Pergunta 3 0,4 em 0,4 pontos (ENADE-2005 - adaptado) Analise, abaixo, a seção da estrutura da Galeria de Exposição do Museu de Arte Moderna do Rio de Janeiro, [...] projetado por A.E. Reidy. 3/914/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE - A B D 0 5 10 Com relação aos vínculos A, B, C e D, conclui-se que: Resposta Selecionada: b. Todos os vínculos são engastes. Pergunta 4 0,4 em 0,4 pontos pré-dimensionamento de um pilar é dado pela determinação de sua seção transversal. Para a determinação da seção transversal do pilar, é necessário conhecer a carga atuante incidida nele. Um dos métodos para o conhecimento da carga hipoteticamente depositada em cada pilar é conhecido como o Método das Áreas de Influência. Sendo assim, analise a imagem na sequência e as alternativas. Considerando uma área estrutural total dada pelo retângulo de lados Ly e Lx, em um edifício de um único pavimento, assinale a alternativa que apresenta corretamente a Área de Influência do Pilar P5. 4/914/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III - Ly A A P1 P2 P3 P4 P5 P6 P7 P8 P9 Resposta Selecionada: C. Ax B. Pergunta 5 0,4 em 0,4 pontos Dada a planta estrutural do pavilhão térreo, na sequência, pede-se o pré- dimensionamento da seção do pilar metálico P1 em perfil "H", utilizando, para isso, o método das áreas de influência, em função da resistência à compressão axial e à flambagem. (dimensões em m) 24.0 12.0 L1 L2 P1 P2 P3 100 L3 L4 P4 P5 P6 L5 L6 PLANTA Dados existentes: Número de andares: 1 (térreo); 5/914/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III - Resistência característica à compressão e à flambagem (método Rebello) = Carga (q) acidental + permanente = Pé-direito = 3,2 m Laje = painel treliçado Perfil para viga e pilar tipo W Sendo assim, a melhor seção para o pilar é: Resposta Selecionada: b. 67cm2 Pergunta 6 0,4 em 0,4 pontos Utilizando a convenção para cargas médias vista em aula, pré-dimensione a altura da seção transversal da viga metálica, em perfil de alma cheia, biapoiada nas colunas P4 e P1 e em balanço. (dimensões na planta em m) 12.0 12.0 L1 L2 P1 P2 P3 100 L3 L4 P4 P5 P6 L5 L6 PLANTA Resposta Selecionada: 25 cm. e. Pergunta 7 0,4 em 0,4 pontos 6/914/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III Utilizando a convenção para cargas médias vista em aula, pré-dimensione a altura da seção transversal da viga metálica, em perfil de alma cheia, apoiada nas colunas P1, P2 e P3. (dimensões na planta em m) 12.0 25 L1 L2 P1 P2 P3 100 L3 L4 P4 P5 P6 L5 L6 PLANTA Resposta Selecionada: 56 cm. C. Pergunta 8 0,4 em 0,4 pontos Dada a planta abaixo de um edifício de 2 pavimentos (térreo + 2 pavimentos), com pé-direito 3,0 m, pré-dimensione o pilar P2 e assinale a alternativa que corresponde à seção transversal do mesmo atendendo às especificações para dimensões mínimas da NBR 6118/14. Considerar carga atuante de 1200 e tensão admissível do concreto à compressão de 100kgf/cm2 (medidas da planta em m) 7/914/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III 16.0 4.0 6.0 4.0 2.0 P1 V1 P2 P3 P4 LAJE LAJE 2 LAJE 3 LAJE 4 P5 V2 P6 P7 P8 LAJE VA P9 V3 P10 P11 P12 PLANTA S/ESCALA Resposta Selecionada: C. 360 cm2 Pergunta 9 0,4 em 0,4 pontos Dada a necessidade de projetar uma laje nervurada em concreto armado moldada in loco apoiada em vigas sendo o menor vão 10 m e o maior vão de 12 m determine em quantas direções economicamente viáveis armá-la e pré-dimensione a seção transversal da laje. Obs.: Considerar que haverá passagem de eletrodutos na mesa. Resposta a. Selecionada: Armada em duas direções; altura da laje (h) 45 cm; espaçamentos entre eixos da nervura (e) = 67,5 cm; espessura da nervura (bo) = 11 cm; espessura da mesa (e) = 5 cm. Pergunta 10 0,4 em 0,4 pontos Dada a necessidade de pré-dimensionar uma laje para cobertura com dimensões de 2,5 m (Ix) por 5,5 m (ly), armada em uma direção, conforme convencionado pela NBR 6118/14 para que não seja necessário verificar a flecha, é coerente dizer que a laje terá uma espessura de: Resposta Selecionada: 7,0 cm. a. Segunda-feira, 14 de Abril de 2025 20h06min36s BRT 8/914/04/2025, 20:06 Revisar envio do teste: QUESTIONÁRIO UNIDADE III - OK 9/9
