Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C

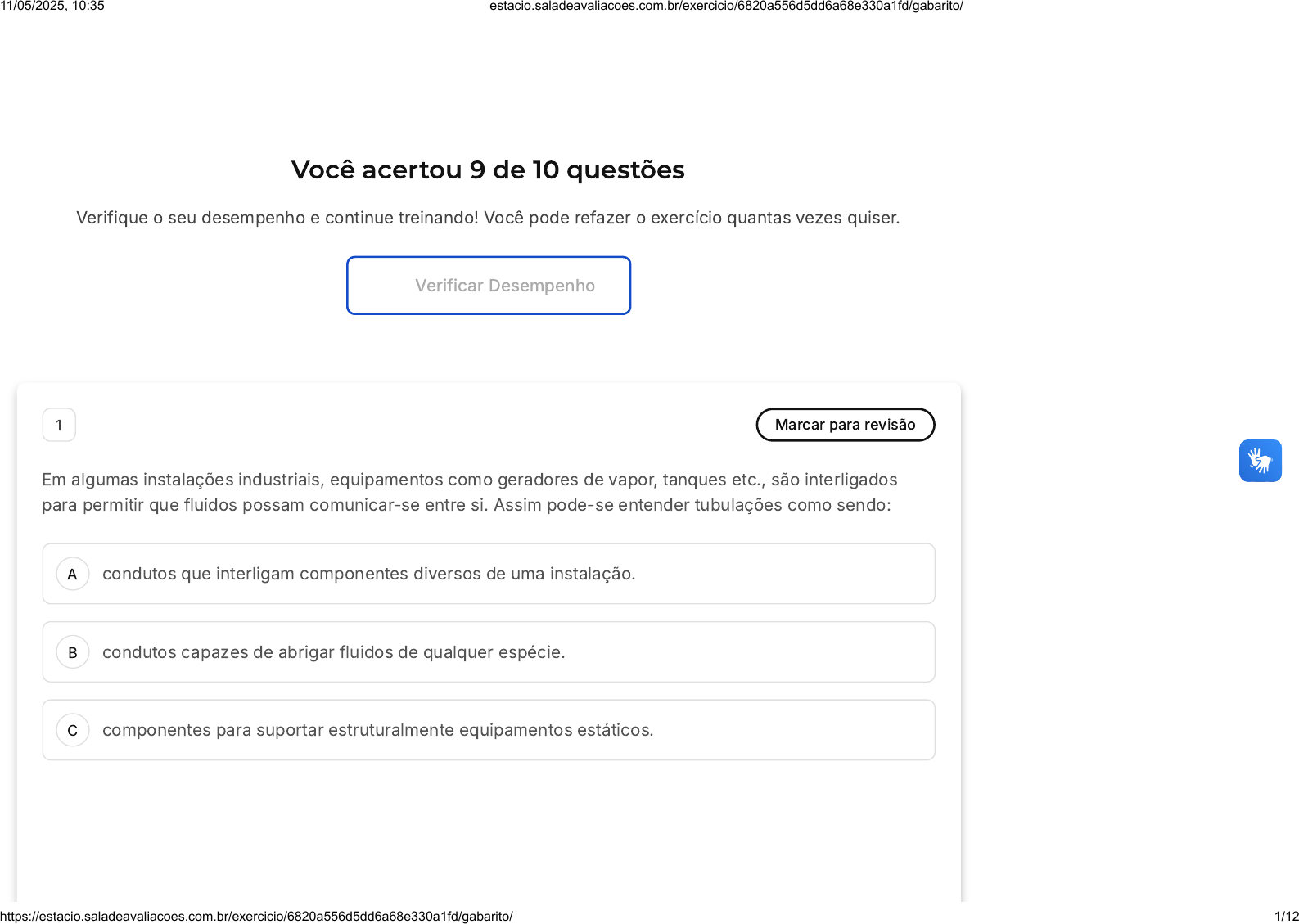

1 Marcar para revisão
Em algumas instalações industriais, equipamentos como geradores de vapor, tanques etc., são interligados
para permitir que fluidos possam comunicar-se entre si. Assim pode-se entender tubulações como sendo:
condutos que interligam componentes diversos de uma instalação.
condutos capazes de abrigar fluidos de qualquer espécie.
componentes para suportar estruturalmente equipamentos estáticos.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 1/12
D
E
A
B
C
conjunto de tubos, geralmente de seção circular usado para transportar fluidos capazes de escoar.
componentes com função de melhorar o arranjo arquitetônico da planta industrial.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Na seção 2.1 do módulo 1, do núcleo conceitual 2, página 8, está uma definição para tubulações sendo
importante frisar sua função de transportar fluidos de trabalho que tenham a propriedade de escoar.
2 Marcar para revisão
No projeto de uma tubulação, deve-se levar em conta o tipo de material do tubo em função da sua aplicação.
Além disso, os tubos podem possuir acessórios, que são meios para:
Compor a tubulação para melhor se adequar ao terreno.
Dar melhor aspecto visual ao conjunto.
Permitir fazer medições de diâmetros.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 2/12
D
E
A
B
Melhorar o planejamento de montagem.
Conectar tubos, válvulas, filtros, mudar direção de fluxo, mudar de diâmetro e outros componentes.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Os acessórios de tubulação são componentes essenciais em qualquer projeto de tubulação. Eles têm
várias funções, como conectar tubos, válvulas, filtros, alterar a direção do fluxo, mudar o diâmetro e outros
componentes. Essas funções são vitais para o funcionamento adequado de qualquer sistema de
tubulação. Portanto, a alternativa E é a correta, pois abrange todas essas funções dos acessórios de
tubulação. Isso é explicado na seção 2.2, do módulo 2 (NC3), onde se mostra o que são e quais são os
principais acessórios de tubulações.
3 Marcar para revisão
Os tubos de aço carbono são os de maior emprego nas instalações industriais. O motivo desse maior uso se
deve a:
Seu baixo custo e excelentes qualidades mecânicas.
Ser de fácil obtenção no mercado.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 3/12
C
D
E
Podem ser usados em condições de altíssimas temperaturas.
Podem ser usados em pressões muito altas.
Sua baixa resistência mecânica.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Conforme explicado na seção 2.1, do núcleo conceitual 2 do módulo 2, o aço carbono é amplamente
utilizado em projetos industriais. Isso se deve ao seu baixo custo de produção e suas excelentes
qualidades mecânicas. Essas características tornam o aço carbono uma opção preferencial para
especialistas, especialmente quando não há requisitos especiais a serem atendidos. Portanto, a alternativa
correta é a "A", que afirma que o aço carbono é amplamente utilizado devido ao seu baixo custo e
excelentes qualidades mecânicas.
4 Marcar para revisão
Pelas exigências de projetos especiais e pelas limitações que se impõem ao aço carbono, foram criados os
chamados aços-liga, compostos por outros materiais que não apenas os do aço carbono. Os aços-liga podem
ser:
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 4/12
A
B
C
D
E
Compostos de Zinco.
Compostos de Titânio.
Compostos de Zinco e Titânio.
Compostos de Cromo (Cr), Molibdênio (Mo) e Níquel (Ni).
Compostos de Níquel e Zircônio.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Conforme apresentado na seção 2.2, do módulo 2 (NC2), a composição base dos aços-liga inclui os
elementos Cromo, Molibdênio e Níquel. Esses elementos são adicionados ao aço carbono para melhorar
suas propriedades e superar suas limitações, atendendo assim às exigências de projetos especiais.
Portanto, a alternativa correta é a D, que afirma que os aços-liga são compostos de Cromo (Cr),
Molibdênio (Mo) e Níquel (Ni).
5 Marcar para revisão
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 5/12
A
B
C
D
E
O emprego de tubulações pelo homem antecede provavelmente a história escrita. Seus usos são os mais
diversos e por isso são classificados de acordo com o material que são feitos. Segundo a ASTM, os tubos
metálicos podem ser divididos em:
Tubos de aço comum e de aço carbono.
Tubos condutores e não condutores de energia elétrica.
Tubos de aço liga e de aço carbono.
Tubos condutores e não condutores de calor.
Tubos ferrosos e não ferrosos.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A classificação dos tubos metálicos, segundo a ASTM (American Society for Testing and Materials), é
baseada na composição do material. Nesse sentido, os tubos metálicos são divididos em tubos ferrosos e
não ferrosos. Tubos ferrosos são aqueles que contêm uma quantidade significativa de ferro em sua
composição, como o aço e o ferro fundido. Já os tubos não ferrosos são aqueles que não contêm ferro ou
contêm uma quantidade muito pequena, como o cobre, o alumínio, o chumbo, entre outros. Portanto, a
alternativa correta é a letra E: "Tubos ferrosos e não ferrosos".
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 6/12
A
B
C
D
E
6 Marcar para revisão
Ao longo do estudo de tubulações e seus materiais construtivos, verifica-se que diversas variáveis influenciam
nas suas características. Em uma delas, limita-se o uso da tubulação em temperaturas acima de 400 °C. Este
fator limitante é:
Uso de materiais especiais para isolamento térmico.
Custo dos materiais usados na fabricação.
Aumento da dureza do material.
Aparecimento do fenômeno da fluência.
Dilatação do material acima do permitido.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Conforme apresentado na seção 2.1, do módulo 2 (NC2), é evidenciado que em temperaturas superiores a
400°C, o aço carbono começa a perder suas propriedades de resistência mecânica devido ao surgimento
do fenômeno da fluência. A fluência é um fenômeno que ocorre em materiais que estão sob tensão
constante ou tensão de tração a altas temperaturas, levando a uma deformação permanente do material.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 7/12
A
B
C
D
E
Portanto, a alternativa correta é a "D", que menciona o aparecimento do fenômeno da fluência como o
fator limitante para o uso da tubulação em temperaturas acima de 400°C.
7 Marcar para revisão
Como se sabe, a inclusão de carbono na composição do material de tubos traz benefícios e pode tambémincluir alguma não qualidade a ele. Assim, segundo a ASTM e a API, há uma classificação, chamada de grau,
quanto às faixas de carbono presente, que são:
grau A, baixo carbono até 0,15% . Grau B, médio carbono até 0,25% . Grau C, alto carbono até 0,35% .
grau A, baixo carbono até 0,20% . Grau B, médio carbono até 0,30% . Grau C, alto carbono até 0,35%
.
grau A, baixo carbono até 0,20% . Grau B, médio carbono até 0,25% . Grau C, alto carbono até 0,35%
.
grau A, baixo carbono até 0,10% . Grau B, médio carbono até 0,20% . Grau C, alto carbono até 0,25%
.
grau A, baixo carbono até 0,25% . Grau B, médio carbono até 0,30% . Grau C, alto carbono até 0,35%
.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 8/12
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
As normas da ASTM e da API, adotam a classificação conforme descrito na seção 2.2, do módulo 2.
8 Marcar para revisão
As propriedades do aço usado em tubulação são fortemente influenciadas pela composição química e pela
temperatura de trabalho. Em uma destas composições, chega-se ao Aço Carbono Acalmado que consiste em:
Adição de cromo para melhorar a resistência mecânica.
Adição de até 0,1% de sílica, para modificar a estrutura cristalina do material.
Reduzir a presença de carbono para suportar menores temperaturas.
Reduzir a temperatura de trabalho para o material trabalhar com mais segurança.
Adicionar molibdênio para melhorar a estrutura cristalina.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 9/12
A
B
C
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Conforme definido na seção 2.1, do módulo 2 (NC2), o "aço carbono acalmado" é caracterizado pela
adição de até 0,1% de sílica. Essa adição modifica a estrutura cristalina do material, permitindo que ele seja
utilizado em temperaturas superiores a 400°C. Portanto, a alternativa correta é a B, que afirma que o Aço
Carbono Acalmado consiste na adição de até 0,1% de sílica para modificar a estrutura cristalina do
material.
9 Marcar para revisão
Em projetos de engenharia de tubulações, alguns cálculos são essenciais para dimensionamento seguro e
correto. Entre os principais pode-se citar:
Cálculo da perda de carga térmica pelas paredes.
Cálculo do diâmetro e da espessura das paredes.
Cálculo da resistência do terreno onde se apoiará a tubulação.
Questão 10 de 10
Corretas (9)
Incorretas (1)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Tubulações Sair
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 10/12
D
E
A
B
Cálculo dos flanges a serem usados.
Cálculo do tipo de parafuso de fixação dos flanges.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Conforme o item 2.1, do núcleo conceitual 2, do módulo 3, são descritos os cinco principais cálculos
normalmente realizados em projetos de tubulações. Entre eles, destaca-se o cálculo do diâmetro e da
espessura da parede dos tubos. Esses cálculos são fundamentais para garantir a segurança e a eficiência
do projeto, pois permitem determinar a capacidade de fluxo da tubulação e a resistência à pressão interna
e externa. Portanto, a alternativa correta é a "B", que menciona o cálculo do diâmetro e da espessura das
paredes.
10 Marcar para revisão
O schedule (série) de um tubo, caracteriza a espessura de parede desse tubo. Para um mesmo diâmetro,
aumentando-se o schedule do tubo, o diâmetro interno (dimensionalmente):
Aumenta.
Diminui.
11/05/2025, 10:35 estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6820a556d5dd6a68e330a1fd/gabarito/ 11/12
C
D
E
Não se altera.
Sofre alterações com a pressão interna.
Sofre alterações com a temperatura interna.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
No núcleo conceitual 1 do módulo 1, mostra-se a redução de diâmetro interno, com aumentos do número
schedule. Reforça-se este conceito no núcleo conceitual 1 do módulo 3.
