RELATÓRIO DE OCORRÊNCIA
SENAI CEP MARABÀ
No dia primeiro de Abril do referente ano, ao realizar uma atividade prática na impressora SnapMaker A350T no CEP Marabá, a mesma apresentou não conformidade no funcionando do bico injetor no decorrer da atividade, a ponta extrusora começou injetar material fundido no próprio corpo do cabeçote ocasionando a parada do processo. Posterior ao fato foi realizado a retirada do material solidificado da estrutura, ao retirar o material detectou-se o comprometimento da parte do bico extrusor e parte da estrutura de revestimento plástico do cabeçote 3D PRINTING.
Utilizou-se o material PLA nas aulas do SAEP e práticas do curso técnico em eletromecânica no qual atendeu e funcionou de forma satisfatória a demanda. Trocando o insumo para ABS que veio em estoque no kit, com o qual ocasionou a não conformidade mesmo com todos os ajustes de parâmetros que o material exige, como mostra a imagem abaixo;

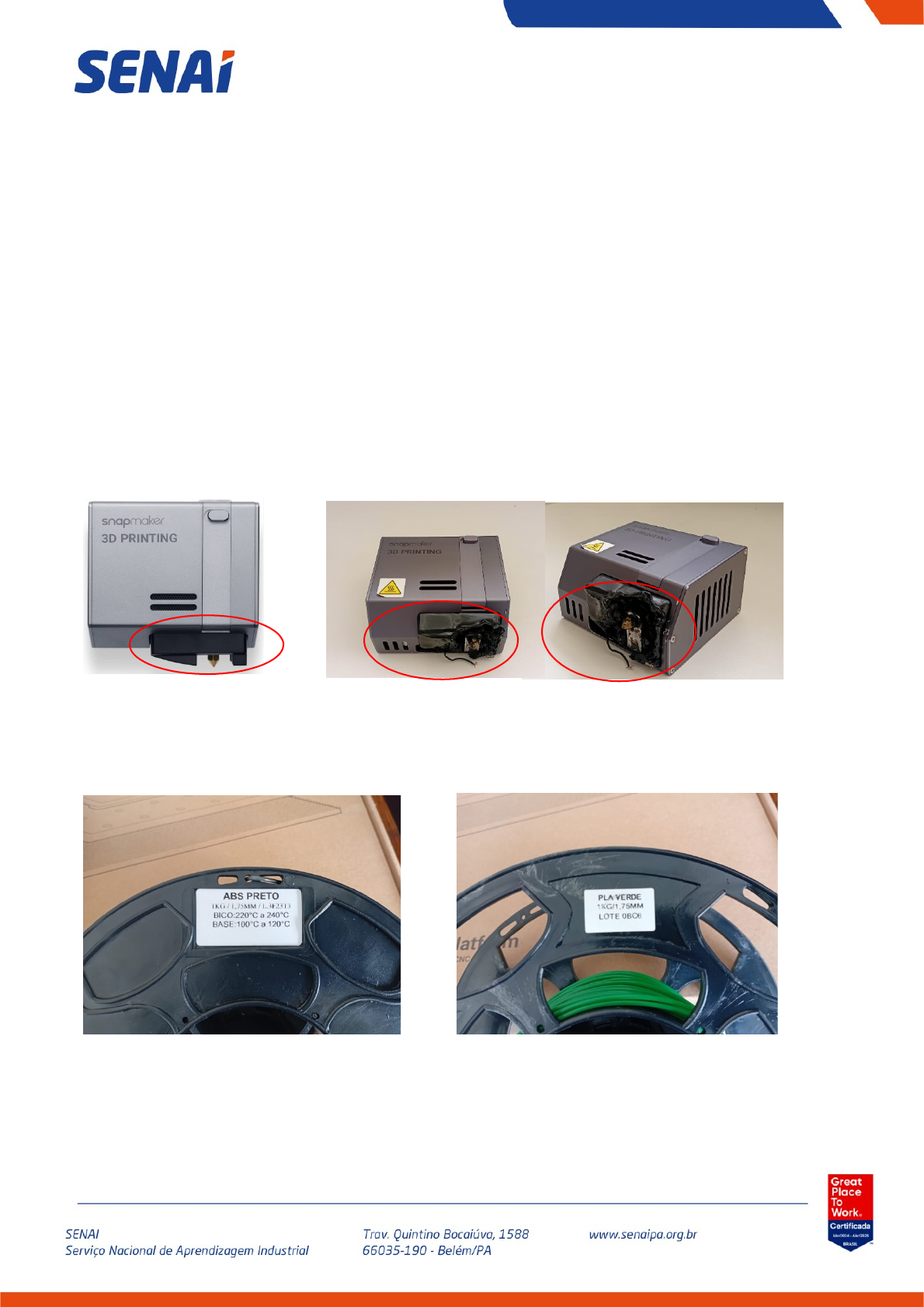

Imagem1: Cabeçote normal Imagem2: Cabeçote após a ocorrência
Fonte: INTERNET Fonte: CEP MARABÀ
Imagem3: Insumo ABS 				Imagem4: Insumo PLA

Fonte: CEP MARABÁ Fonte: CEP MARABÀ
Durante o funcionamento da máquina aconteceu oscilações de energia em nossa unidade, fato esse que vem constantemente ocorrendo e provocando prejuízos matérias, no entanto, a máquina foi instalada sem a orientação da necessidade de estabilizador ou nobreak para seu funcionamento sendo portanto exposta a tal oscilações que pode ter comprometido funcionamento normal da mesma no decorrer da atividade por se trata de um equipamento sensível e de precisão, com consulta com suporte observou-se que ela não possui sistema de proteção contra atolamento do bico extrusor estando presente apenas no sistema dispositivo de proteção que suspenda o funcionamento da máquina apenas quando ocorre a falta de insumo no decorrer da atividade, por tal eventualidade evidenciamos que acontecimento foi o principal ocasionador da falha pois como relatado acima todos os parâmetros estavam dentro dos parâmetros utilizados para a realização da atividade prática.
Imagem4: Impressora Ligada
Fonte: CEP MARABÀ
Entramos em contato com diversos fornecedores e com retorno da empresa 3BE que realiza manutenção e reparos técnicos na impressora e o técnico responsável Eric Feliciano relatou a seguinte situação:
“É possível o reparo das peças danificadas..., no entanto, devido a avaria no difusor de ar que proporciona o resfriamento dos componentes da ponta extrusora tal medida iria proporcionar o funcionamento, contudo há a possibilidade que a inconformidade se apresente novamente de forma mais acelerada devido ao comprometimento do sistema de refrigeração”
Perguntas do Técnico:
“tiveram treinamento sobre essa máquina? Pois ela é bem complexa e por trabalhar com precisão, cada peça e cada material tem configuração diferente, tem muita coisa que trabalha junto com a impressão...?”

“considerando a pela complexidade, modernidade e para que não ocorra novas falhas durante atividades do equipamento se faz necessário que se tenha capacitação especifica da máquina.”
Mediante fatos colhidos e apresentados neste relatório se faz necessária reparo dos componentes ou a substituição da peça para reestabelecimento de perfeito funcionamento do cabeçote de impressão 3D reativando assim a função impressão da máquina, porém ressaltamos que as demais funções que constituem o equipamento que são CNC e Corte a Laser estão com perfeito funcionamento.
