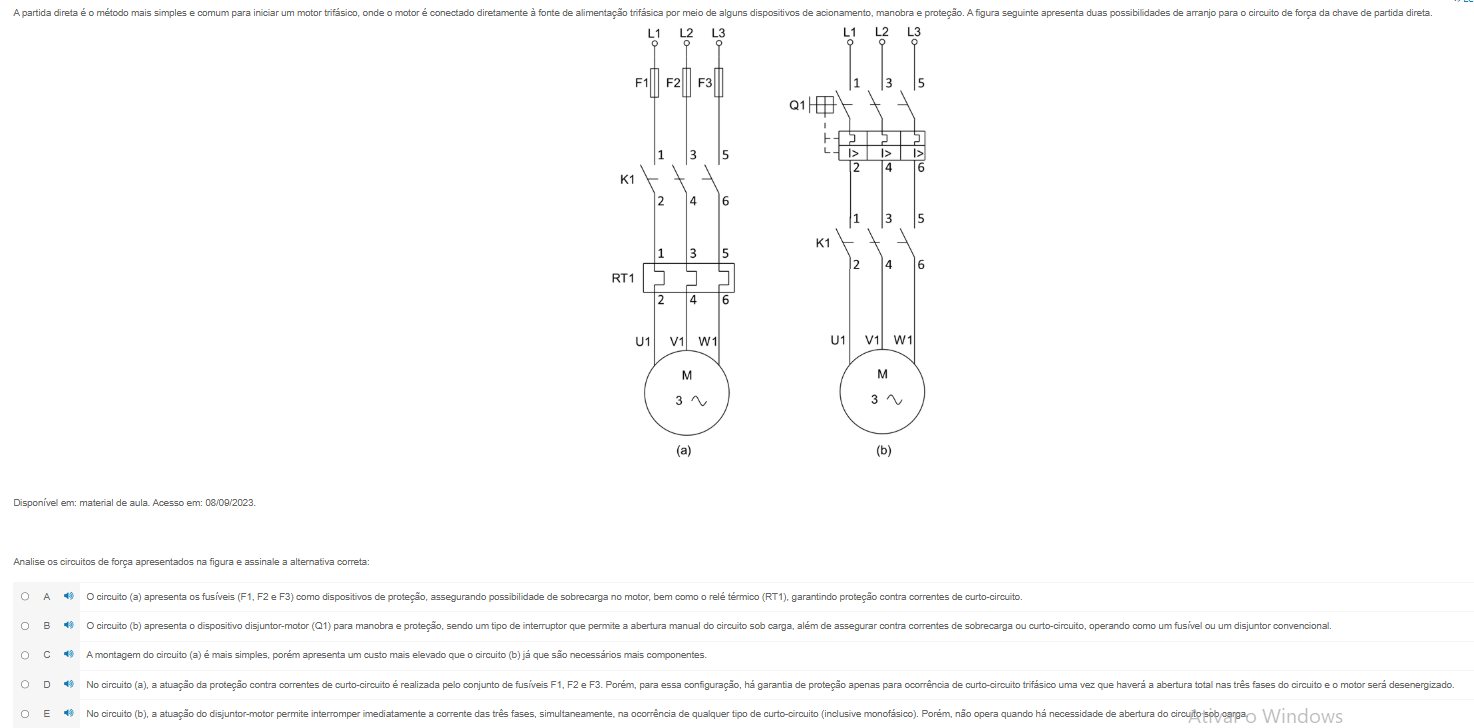

A partida direta é o método mais simples e comum para iniciar um motor trifásico, onde o motor é conectado diretamente à fonte de alimentação trifásica por meio de alguns dispositivos de acionamento, manobra e proteção. A figura seguinte apresenta duas possibilidades de arranjo para o circuito de força da chave de partida direta.
Analise os circuitos de força apresentados na figura e assinale a alternativa correta:
O circuito (a) apresenta os fusíveis (F1, F2 e F3) como dispositivos de proteção, assegurando possibilidade de sobrecarga no motor, bem como o relé térmico (RT1), garantindo proteção contra correntes de curto-circuito.
O circuito (b) apresenta o dispositivo disjuntor-motor (Q1) para manobra e proteção, sendo um tipo de interruptor que permite a abertura total nas três fases do circuito, operando como um fusível ou um disjuntor convencional.
A montagem do circuito (a) é mais simples, porém apresenta um custo mais elevado que o circuito (b) já que são necessários mais componentes.
No circuito (b), a atuação da proteção contra correntes de curto-circuito é realizada pelo conjunto de fusíveis F1, F2 e F3. Porém, para essa configuração, há garantia de proteção apenas para ocorrência de curto-circuito trifásico uma vez que haverá a abertura total nas três fases do circuito e o motor será desenergizado.
No circuito (b), a atuação do disjuntor-motor permite interromper imediatamente a corrente de cada uma das fases, simultaneamente, na ocorrência de curto-circuito (inclusive monofásico). Porém, não opera quando há necessidade de abertura do circuito para sobrecarga.
