PONTIFICIA UNIVERSIDADE CATÓLICA – PUC Minas – COREU
Curso: ENGENHARIA CIVIL
Disciplina: ESTRUTURAS DE MADEIRA
Profa. Rita David
-------------------------------------------------------------------------------------------------------------------------------------------
LISTA 2 :
PROPRIEDADES MECÂNICAS DA MADEIRA./ COMBINAÇÃO DE CARREGAMENTO /VERIFICAÇÃO DE
SEGURANÇA: TRAÇÃO SIMPLES e FLEXÃO

1. Dados os valores de resistência médios para a espécie de Eucalipto Citriodora, obter os seus
valores de cálculo, considerando carregamento de longa duração e classe de umidade 2.
Dados: fc0,m = 62,0 MPa e fv0,m = 10,7 MPa.

2. Determinar os valores de cálculo para a resistência à compressão paralela às fibras e ao
cisalhamento, bem como o valor efetivo do módulo de elasticidade paralelo às fibras para a classe
D60 (madeira dura), considerando o uso de peças de madeira serrada, classe 2 de umidade e
carregamento de longa duração.

3. Uma estrutura será construída com uma madeira da espécie Folhosa cujas propriedades
mecânicas foram obtidas a partir do ensaio de resistência a compressão paralela.
Em um determinado lote desta madeira, que estava com grau de umidade de 15%, foi retirada
uma amostra, de acordo com a prescrição normativa da NBR 7190, composta por 07 (sete) corpos
de prova para caracterização mecânica do lote.

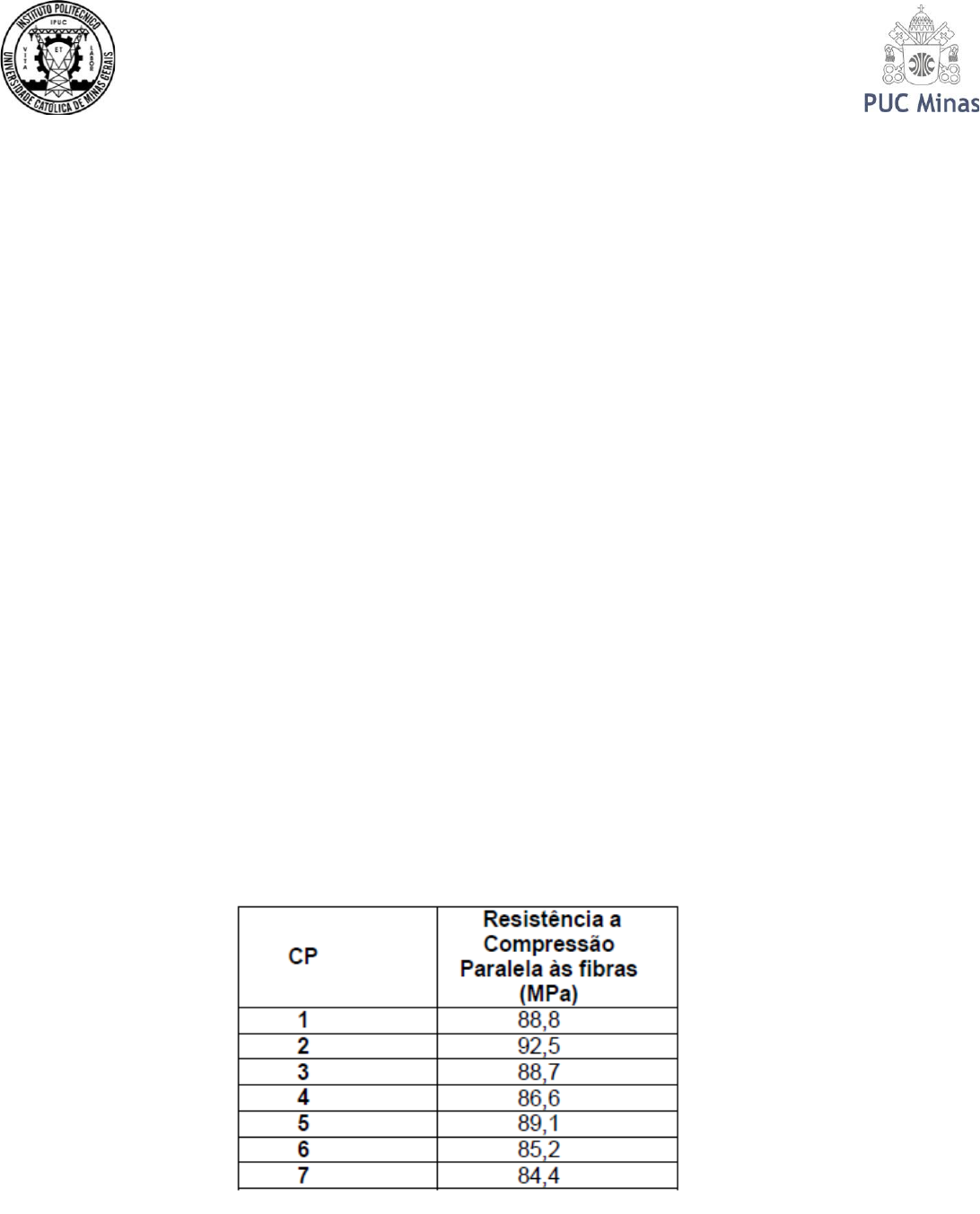

As resistências à compressão paralela às fibras de cada corpo de prova obtidas no ensaio de
compressão estão apresentadas na Tabela abaixo:







Na construção será utilizada madeira desta espécie, serrada e de primeira categoria, e o local da
construção tem umidade relativa do ar média igual a 70%.
Pede-se determinar:
As tensões resistentes, de cálculo, a compressão paralela as fibras, a tração paralela às fibras e
ao cisalhamento desta madeira a ser utilizada no projeto da estrutura, considerando como situação
de projeto:
Carga variável com duração acumulada durante toda a vida útil da estrutura.

4. Uma viga de madeira sob ação de uma combinação de cargas abaixo:

Fd = 1,4 (0,8 kN/m) + 0,75 . 1,4 (1,3 kN/m) + 1,4 . 0,4 (1,5 kN/m)

Sobre essa combinação assinale os itens de l) a q). Justique as respostas assinaladas
l) (....) A combinação considerada é do tipo última excepcional;
m) (....) A combinação considerada é do tipo utilização de longa duração;
n) (....) A carga 1,3 KN/m representa o vento em sucção;
o) (....) A carga 1,3 KN/m representa o vento em sobrepressão;
p) (....) A carga 1,5 KN/m é a carga variável secundária;
q) (....) O fator de combinação de cargas varáveis secundárias vale 0,75;

5. Uma peça de um montante principal de pinho do paraná, da classe C40, utilizado em
ambiente de classe 3 de umidade, está ligado por quatro parafusos, de diâmetro igual a 25
mm, a duas peças laterais.
O montante está solicitado a esforço de tração devido a ações de construção, cargas de
média duração, que combinadas na situação mais desfavorável totalizam 31,5 kN.
Pede-se que seja verificada a segurança, segundo a NBR 7190, para o montante solicitado
a tração paralela as fibras.
Apresentar a análise e conclusão da verificação realizada.










20 cm
3,8 cm
parafusos
N
d

3,8 cm
20 cm
linha de parafusos
peças laterais
montante
VISTA SUPERIOR



6. Calcular a altura necessária para uma viga, cuja largura é de 6 cm, e está submetida a um
carregamento permanente, uniformemente distribuída, de 0,82 kN/m, e a uma carga concentrada
permanente de 1,60 kN, no ponto médio do vão de 5,80m, conforme a figura.
Dados: Madeira: Folhosa D40,
 Umidade classe (3).







7. Pede-se fazer todas as verificações, segundo a norma NBR 7190/2022, para a viga, sujeita à
flexão simples reta, esquematizada conforme Figura para que sejam respeitadas as condições de
segurança nos Estados Limites Último e de Utilização.
Pede-se também concluir se a viga projetada (dimensões da estrutura) está adequada para
suportar o carregamento ao qual está submetida e apresentar solução caso necessário.
Considerar :
A - Dimensões indicadas em cm.
B - ELU - Combinação normal.
C - Madeira Folhosa – CLASSE D-40, classe de umidade 1.
D - Carregamentos atuantes
 gk = 0,4 kN/m (permanente),
 qk = 2,4 kN/m (sobrecarga, duração acumulada de mais de seis meses):


Na Memória de Cálculo indicar e justificar qualquer consideração assumida, bem como indicar
a conclusão do dimensionamento realizado.

0,82 kN/m 1,6 kN

8. Dimensione uma terça que está submetida a um carregamento permanente, uniformemente
distribuído, de 0,75 kN/m, e a uma carga concentrada acidental de 0,90 kN, no ponto médio do
vão de 4,00 m, conforme Figura.
Considerar uma inclinação do telhado correspondente a 25°.
Dados: Madeira: Classe D60,
Umidade classe (1)
Bitolas Comerciais disponíveis:

VIGAS
b (cm) h (cm)
7,5 12 15 18 20 23 30
















Na Memória de Cálculo indicar e justificar qualquer consideração assumida, bem como indicar
a conclusão do dimensionamento realizado.


9. Verifique a terça que está submetida a um carregamento permanente, uniformemente distribuído,
de 0,75 kN/m, e a uma carga concentrada acidental de 0,90 kN, no ponto médio do vão de 400
cm, em local de edificação residencial, privativo, conforme Figura. Considerar uma inclinação do
telhado correspondente a 25°.
Dados: Madeira: Classe D60,
Umidade classe (1)


0,75 kN/m
0,90 kN
h
b (cm)
OBS.:
M, na Figura, representa o vetor
direção do momento fletor



















Na Memória de Cálculo indicar e justificar qualquer consideração assumida, bem como indicar a
conclusão da verificação realizada.

0,75 kN/m
0,90 kN
12
8 (cm
OBS.
Direção do Carregamento e
indicação da inclinação do telhado
